门禁一体机接线图(外接自动门)

门禁系统详细安装接线图要看你选用的产品而定。

一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。

联网的话还需要接主控电脑（安装相应软件）。

一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。

电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。

（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。

⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP 通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。

【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】
精选范本,供参考！。

门禁系统操作手册门禁控制器接线--原理图1一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。

支持多达6 个输出和10 个输入。

型号有单门、双门、4门等。

⏹ 标准485（波特率9600）通讯；⏹ 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；⏹ 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；⏹ 支持远程操作开关门、远程开关火警、报警。

支持软件锁门常闭功能；⏹ 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；⏹ 默认支持2—4个weigend 读卡器，自动适应26、34、37协议；⏹ 支持多达6 个输出，分别控制门和报警输出联动；⏹ 多门控制器支持互锁、防潜返功能；⏹ 所有设备可以混合安装在一个系统里面；⏹ 配合软件支持考勤、实时在线巡更功能。

支持多用户多机实时管理监控；⏹ 内置web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

⏹ 标准10M TCP/IP 通讯；⏹ 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；⏹ 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。

各种门禁系统接线详细图解（含中控） ⼀、门禁接线⽅式 ⼀般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。

接线⽅式： 1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁⽽定);通常是接到NC端(通电开锁，断电关锁)。

电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。

门禁主机上开门信号标是NO、NC的，通常接NO端⾄接门禁电源的PUSH端。

4、另⼀端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端;或者是接⼊到门禁电源的PUSH端和GND端。

5、另⼀端接读卡器的话，读卡器连线接⼊门禁主机的对应信号端(⼀般接4个端⼦：12V、GND、DATA0、DATA1)。

如需要联⽹的话，还要接⼊RS485线(RS485通讯⽅式)或⽹线(TCP/IP通讯⽅式)与门禁主机连接，另⼀端和电脑连接，RS485线(2芯屏蔽线)还需要接⼊串⼝转RS485转换器与电脑主机串⼝连接;⽹线与电脑⽹卡⽹⼝连接。

⼆、举例：中控门禁机接线⽰意图锁由门禁专⽤电源供电 锁由门禁专⽤电源供电 1、锁的接线(如YB100电插锁、YH280KG磁⼒锁等常闭锁)，锁的正极接在门禁专⽤电源的NC端上;锁的负极接在门禁专⽤电源的GND端上。

2、中控门禁机接线(如：F2、F201、F8、SC102、SC103、F7等中控门禁机)，中控门禁机的+12V(红⾊)接门款专⽤电源+12V;中控门禁门的GND(⿊⾊)接门禁专⽤电源GND;中控门禁机的NO(蓝⾊)接门禁专⽤电源PUSH;中控门禁机的COM(红⾊)接门禁电源专⽤电源GND。

注：中控门禁机的GND和COM可以并接在⼀起，然后同时接到门禁专⽤电源上的GND上。

锁由中控门禁机直接供电锁由中控门禁机直接供电 1、锁：锁的正极接在中控门禁机的NC(黄⾊)端上;锁的负极接在中控门禁机的GND(⿊⾊)端上。

门禁系统的设备接线，从原理上掌握，举一反三我的回答也很简洁：看说明书！不是大白不关爱青年人，而是你的问题我实在不好回答。

那么一个设备，拍照的角度千奇百怪，有些我也不知道是什么东东；或者上面几十个端子，丝印乱七八糟，不对照说明书我也不会弄；就算我会，我有时也不会告诉你。

你问都嫌麻烦，简单一句，那我回答更嫌麻烦，几个字打发。

问的省事，答的敷衍，绝配！问的比较多的是门禁设备，尤其是门禁控制器。

很好理解，这个设备接线相比摄像机确实要复杂的多，况且我们的从业人员很多没有受过专业训练，都是做中学，碰到门禁控制器接线就懵逼也正常。

所以我觉得还是先梳理一下弱电智能化系统中常见的接线原理，理解了这个，再去接线要容易的多。

上图即为弱电智能化系统的接线类型梳理，无论监控、门禁、BA 等接线都会涉及到其中的一部分。

一、说回到门禁系统，比如门禁控制器都有哪些接线：1、电源线（交/直流都有，蓄电池输入）2、通讯线（RJ45，485或者韦根）3、信号线（门磁输入，报警输入、开门按钮输入，消防联动信号输入）4、控制线（报警输出、电锁继电器输出）二、还有重要的一点：门禁控制器接线端子虽多，但不是每个端子都全部接满，按需接线：•比如四门门禁控制器只带三组门禁，那么接三组空一组就可以了；•再比如有的门禁系统没有门磁设备，没有报警设备，那么这些信号也不需要接；•再比如门禁控制器同时支持网络/RS485/韦根协议，那么看要求，系统采用哪种协议就接哪组端子，其他空着即可。

三、所以说碰到门禁系统也不要急着懵逼或者拍照发给我，正确的思路是：1、找说明书对照。

2、理清思路，迅速按上面所说分清有几组/类型的线要接。

3、电源和通信端子最好找，先搞定这两个。

当然你如果怕接错线烧了设备，电源线也可以最后接。

4、开关按钮的线也简单，接下来就搞定它。

5、电锁的线也不难。

6、电池的线极其简单，可以放在最后。

7、读卡器的线最多，重点搞定。

按照这个思路一来，好像门禁系统的接线也挺简单，就那么回事。

门禁系统操作手册门禁控制器接线--原理图1一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达1200 米，每个总线可以接255 台设备，使用485 集线器可以扩展多条总线。

支持多达6 个输出和10 个输入。

型号有单门、双门、4门等。

⏹ 标准485（波特率9600）通讯；⏹ 大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；⏹ 开门时区设置多达16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；⏹ 支持远程操作开关门、远程开关火警、报警。

支持软件锁门常闭功能；⏹ 支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；⏹ 默认支持2—4个weigend 读卡器，自动适应26、34、37协议；⏹ 支持多达6 个输出，分别控制门和报警输出联动；⏹ 多门控制器支持互锁、防潜返功能；⏹ 所有设备可以混合安装在一个系统里面；⏹ 配合软件支持考勤、实时在线巡更功能。

支持多用户多机实时管理监控；⏹ 内置web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485 接口空间；支持多达6个输出和10 个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

⏹ 标准10M TCP/IP 通讯；⏹ 大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；⏹ 标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash 里面。

中控门禁机接线示意图
锁由门禁专用电源供电
1、锁的接线（如YB100电插锁、YH280KG磁力锁等常闭锁）
锁的正极接在门禁专用电源的NC端上；
锁的负极接在门禁专用电源的GND端上。

2、中控门禁机接线（如：F2、F201、F8、SC102、SC10
3、F7 等中控门禁机）中控门禁机的+12V（红色）接门禁专用电源+12V
中控门禁机的GND（黑色）接门禁专用电源GND
中控门禁机的NO（蓝色）接门禁专用电源PUSH
中控门禁机的COM（红色）接门禁专用电源GND
注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。

锁由中控门禁机直接供电
1、锁
锁的正极接在中控门禁机的NC（黄色）端上；
锁的负极接在中控门禁机的GND（黑色）端上。

2、中控门禁机
中控门禁机的COM（红色）需并上中控门禁机的+12V（红色）上。

中控门禁机外接DC12V报警器
1．中控门禁机的AL＋（橙色）和中控门禁机的＋12V（红色）并在一起2．AL-（绿色）接DC12V报警器正极
3．GND（黑色）接DC12V报警器负极
中控门禁机外接有线门磁
1、接线：
中控门禁机的SEN（白色）和中控门禁机的GND（黑色）分别接在门磁的两端，没有正负之分。

2、设置：
进入中控门禁机的设置界面，“设置”—→“门禁功能设置”—→“门磁开关”—→设置为“常闭”，则在门磁处于断开状态时，报警器报警，也就是相当于门打开了报警。

在主菜单下按“解除报警”可解除报警。

中控门禁机外接交流AC~220V报警器。

门禁接线图
说明：门禁管理的目的是为了有效的控制人员的出入，并且记录所有出入的详细情况，来实现出入口的方便、安全管理。

系统要能够完成卡片及人员授权、实时监控、门状态监控、出入查询及打印报表等功能。

控制器可以联网和脱机工作，这样系统稳定运行起来之后，无须人员管理和值守。

门禁控制的对象有普通门，包括玻璃门、木门、铁门或者防火门等，这些都是控制安装在门上的电控锁来控制门的打开和关闭。

门禁的设备主要包括：门禁控制器、门禁机(刷卡机)、出门开关、电控锁、门磁开关等。

其中，门禁控制器一般安装在天花板上面，门禁机安装在室外，出门开关安装在室内，电控锁和门磁开关一般安装在门上面。

一台门禁控制器最多能控制四扇门的开关，每扇门都要安装四套设备，每套设备都采用网线与门禁控制器相连接，布线时除了要考虑这四条线路外，还需要从门禁控制器接一根预留线路到门框，便于今后其他工程的采用。

有关设备布置图和线路布置图请参考下文图片，本文只给出一台门禁控制器控制两扇门和四扇门的情况，另外控制一扇门或扇门门的情况与此类似。

门禁系统设备布置图
两扇门的接线图
4扇门的接线图。

门禁系统详细安装接线图要看你选用的产品而定。

一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。

联网的话还需要接主控电脑（安装相应软件）。

一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。

电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。

（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。

⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP 通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。

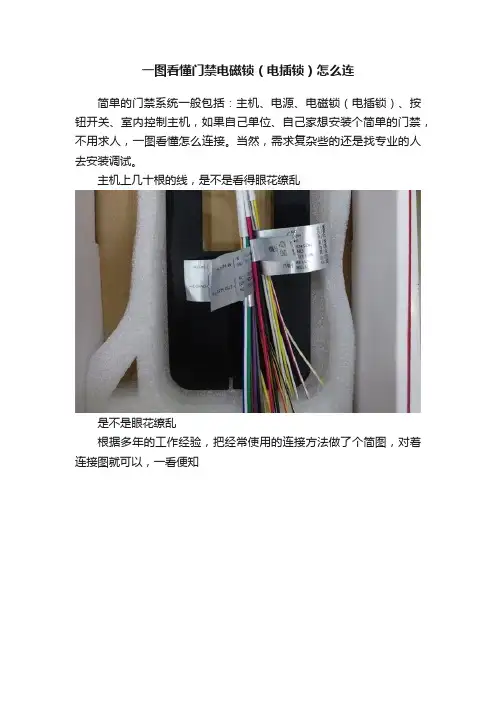

一图看懂门禁电磁锁（电插锁）怎么连
简单的门禁系统一般包括：主机、电源、电磁锁（电插锁）、按钮开关、室内控制主机，如果自己单位、自己家想安装个简单的门禁，不用求人，一图看懂怎么连接。

当然，需求复杂些的还是找专业的人去安装调试。

主机上几十根的线，是不是看得眼花缭乱
是不是眼花缭乱
根据多年的工作经验，把经常使用的连接方法做了个简图，对着连接图就可以，一看便知
简图，是不是简单了
有些电插锁上没有GND和 12
这个锁上没有GND和 12
不用理会一大堆的蓝白黄灰等，只需要找到正负极就行（仅限于正常开锁闭锁，有其他需求，还要找专业人员配置），负极就是GND，正极就是 12，就是上图的红、黑-。

这里特别说明下，电源要用正规的电源，要满A，不然会出现偶尔开不开门的现象，还有电源线不要用网线替代，也会出现不受控的现象，这都是经验之谈，可以避免你返工，浪费时间。

如果觉得有用，加个关注，分享一些实用的知识。

门禁一体机的安装和接线问：如何在锁的两端加上保护二极管，保护门禁机？答：为了保护指纹门禁机不被电锁的瞬时电压干扰，强烈建议锁的两端增加二极管。

接法如右图：问：二极管怎么区分正负极？答：请仔细观察二极管的两极，其中有银白色圆环的一端是负极。

问：门禁机安装好以后，可以开门，但是开门的一瞬间门禁机就死机，按键盘和按手指都没有任何反应？答：这可能是电锁工作的一瞬间产生的电感应电压造成设备死机。

请在锁的两端加上一个FR107二极管。

问：外接有线门铃怎么接？答：设备在键盘上标有的按键为门铃键。

接法如右图：问：门禁机怎么外接出门按钮？怎么外接门磁？答：如图所示，报警器接线端子为AL+,AL-。

出门按钮接线端子为：BUT,GND。

接法如右图：问：怎么外接报警器？答：门禁一体机的报警输出是一个开关信号，可以把它串联到简单报警器的电源回路中，当然也可以用来作为高级报警/监控系统的触发信号（本机的报警输出仅支持12VDC的报警器）接法如右图：问：门禁机接锁方法？答：锁根据断电后的状态不同，可分为通电常开锁，通电常闭锁。

如图分成4种情况：（1）通电常闭锁（与指纹机共用电源）接法如右图：（2）通电常开锁（与指纹机共用电源）接法如右图：（3）通电常闭锁（与锁单独供电）接法如右图：（4）通电常开锁（电锁单独供电）接法如右图：问：门禁一体机配合门禁专用电源使用，请问应该怎么接线？答：门禁机配合门禁专用电源接锁，只需要输出一个继电器信号到门禁专用电源，然后门禁专用电源直接控制锁。

如图：接法如右图：问：我有两个设备，需要控制一把锁，设备供电用门禁专用电源，请问应该怎么接？答：接法如右图：。

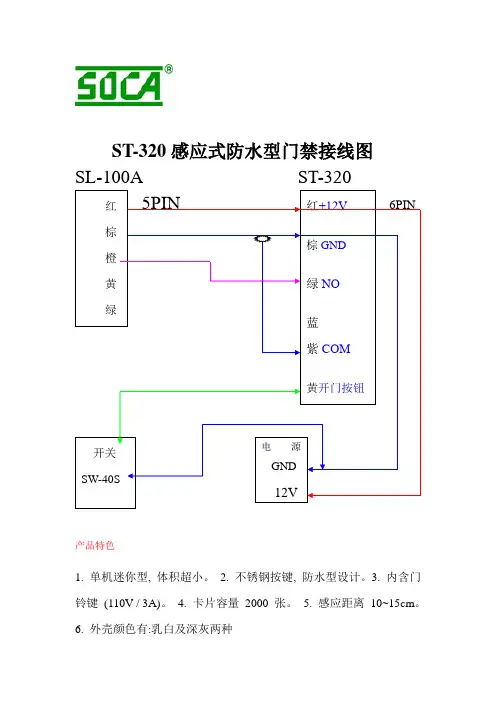

ST-320感应式防水型门禁接线图SL-100A ST-320产品特色1. 单机迷你型, 体积超小。

2. 不锈钢按键, 防水型设计。

3. 内含门铃键(110V / 3A)。

4. 卡片容量2000 张。

5. 感应距离10~15cm。

6. 外壳颜色有:乳白及深灰两种ST-660S单机型感应门禁读卡机接线图SL-100A ST-660S1.感应主机为非接触式操作之新世代产品。

2. 感应卡及钥匙圈为唯一卡号设计, 防水, 防尘, 抗磁性, 无须电池, 寿命长。

3. 感应主机采读卡头与控制器一体设计, 安装方便。

4. 2000 张卡片容量, 8 位卡号, 具防胁迫及整批登入, 可针对某一卡片作新增或删除。

5. 背光LED 及BEEP 声音指示,不锈钢超耐用按键。

6. 另有ST-660机型,具备有10000张卡片高容量内存。

7. 外壳颜色有:乳白及深灰两种。

ST-120ER感应读卡机接线图SL-100A ST-120ER产品特色:1.单机型门禁卡片阅读机2.提供两组RELAY供开门与警报使用3.五种开门方式：密码开门，感应开门，感应加密码，密码或感应皆可及特殊4.系统密码开门5.卡片容量1000张，六位卡号6.有八组开门密码，可自行设定7.具有防胁迫装置，若遭人挟持时，可输入特定密码，发出求救讯号8.能在机器上使用单张感应登入或单张卡号输入或整批输入，并可事先发卡9.能针对单一卡片做新增或删除10.开门时间可由01~98秒自行设定调整，99秒为常态设定，用于保全设定/解除，11.00秒为提供0.5秒开门时间，用在自动门或只要瞬间触发的情况12.消耗电流：150 mAST-505与AT-500A银行专用主机ST-500A ST-505ST-505银行自动门刷卡机接线图SL-150 锁ST-505 (5PIN) (6PIN)2. 内建变压器及紧急开门纽。

3. 拉力:80kg。

4.可调式安装架,适用于各式自动门。

门禁系统如何接线？一个实例了解清楚低压电工作业、高压电工作业、焊接与热切割作业、高处作业、制冷与空调作业、危化品经营生产、安一、门禁接线方式一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。

接线方式：1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。

电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。

门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

二、举例：中控门禁机接线示意图v三、举例-一体化门禁标准接线图当然很多朋友在项目中也会使用到一体化门禁，一体式门禁系统，简单的说就是门禁的控制部分和读卡部分是一体的。

那么一体化门禁如何接线呢？可以看下图。

最后补充：最后补充下，关于门禁接线的，留言的朋友比较多，如果对这块之前了解不多的话，可以看下这个门禁接线总结视频，非常详细。
