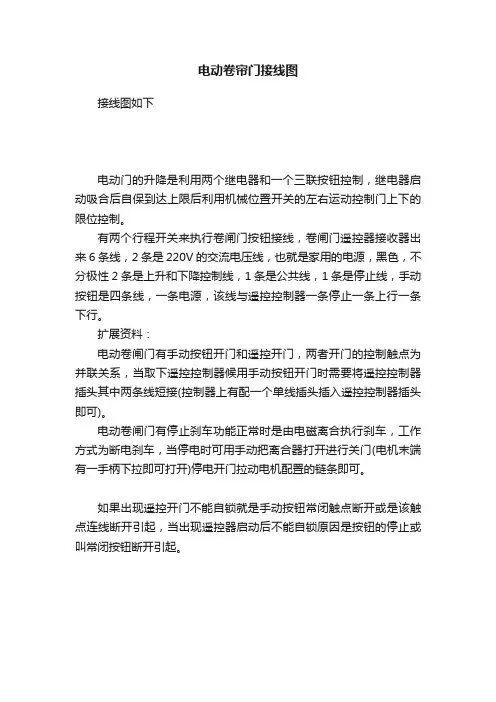

电动卷帘门接线图
接线图如下
电动门的升降是利用两个继电器和一个三联按钮控制，继电器启动吸合后自保到达上限后利用机械位置开关的左右运动控制门上下的限位控制。
有两个行程开关来执行卷闸门按钮接线，卷闸门遥控器接收器出来6条线，2条是220V的交流电压线，也就是家用的电源，黑色，不分极性2条是上升和下降控制线，1条是公共线，1 条是停止线，手动按钮是四条线，一条电源，该线与遥控控制器一条停止一条上行一条下行。
扩展资料：
电动卷闸门有手动按钮开门和遥控开门，两者开门的控制触点为并联关系，当取下遥控控制器候用手动按钮开门时需要将遥控控制器插头其中两条线短接(控制器上有配一个单线插头插入遥控控制器插头即可)。
电动卷闸门有停止刹车功能正常时是由电磁离合执行刹车，工作方式为断电刹车，当停电时可用手动把离合器打开进行关门(电机末端有一手柄下拉即可打开)停电开门拉动电机配置的链条即可。
如果出现遥控开门不能自锁就是手动按钮常闭触点断开或是该触点连线断开引起，当出现遥控器启动后不能自锁原因是按钮的停止或叫常闭按钮断开引起。

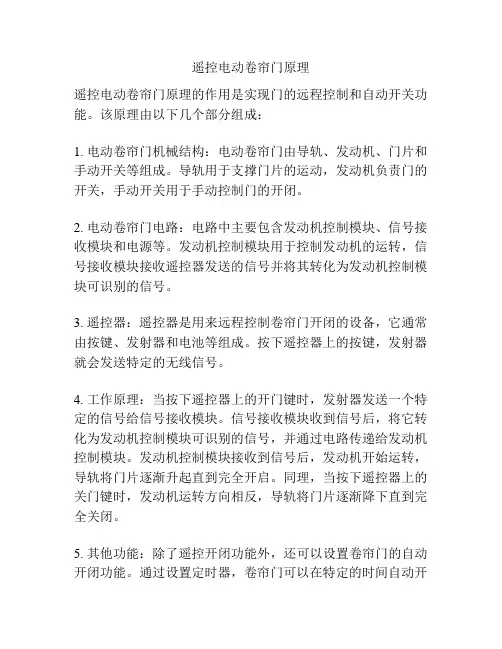

遥控电动卷帘门原理
遥控电动卷帘门原理的作用是实现门的远程控制和自动开关功能。
该原理由以下几个部分组成：
1. 电动卷帘门机械结构：电动卷帘门由导轨、发动机、门片和手动开关等组成。
导轨用于支撑门片的运动，发动机负责门的开关，手动开关用于手动控制门的开闭。
2. 电动卷帘门电路：电路中主要包含发动机控制模块、信号接收模块和电源等。
发动机控制模块用于控制发动机的运转，信号接收模块接收遥控器发送的信号并将其转化为发动机控制模块可识别的信号。
3. 遥控器：遥控器是用来远程控制卷帘门开闭的设备，它通常由按键、发射器和电池等组成。
按下遥控器上的按键，发射器就会发送特定的无线信号。
4. 工作原理：当按下遥控器上的开门键时，发射器发送一个特定的信号给信号接收模块。
信号接收模块收到信号后，将它转化为发动机控制模块可识别的信号，并通过电路传递给发动机控制模块。
发动机控制模块接收到信号后，发动机开始运转，导轨将门片逐渐升起直到完全开启。
同理，当按下遥控器上的关门键时，发动机运转方向相反，导轨将门片逐渐降下直到完全关闭。
5. 其他功能：除了遥控开闭功能外，还可以设置卷帘门的自动开闭功能。
通过设置定时器，卷帘门可以在特定的时间自动开
关。
此外，还可以通过连接安全感应装置，如红外线传感器和压力感应器，来实现卷帘门的安全保护功能。
当感应器检测到障碍物时，卷帘门会停止运动，以防止伤害和损坏。
综上所述，遥控电动卷帘门原理通过电动机控制和信号通讯，实现了电动卷帘门的远程控制和自动开闭功能，提高了使用便利性和安全性。

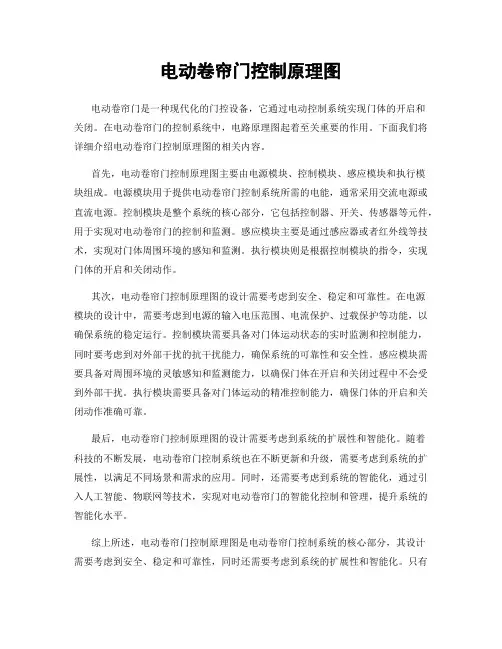

电动卷帘门控制原理图电动卷帘门是一种现代化的门控设备，它通过电动控制系统实现门体的开启和关闭。
在电动卷帘门的控制系统中，电路原理图起着至关重要的作用。
下面我们将详细介绍电动卷帘门控制原理图的相关内容。
首先，电动卷帘门控制原理图主要由电源模块、控制模块、感应模块和执行模块组成。
电源模块用于提供电动卷帘门控制系统所需的电能，通常采用交流电源或直流电源。
控制模块是整个系统的核心部分，它包括控制器、开关、传感器等元件，用于实现对电动卷帘门的控制和监测。
感应模块主要是通过感应器或者红外线等技术，实现对门体周围环境的感知和监测。
执行模块则是根据控制模块的指令，实现门体的开启和关闭动作。
其次，电动卷帘门控制原理图的设计需要考虑到安全、稳定和可靠性。
在电源模块的设计中，需要考虑到电源的输入电压范围、电流保护、过载保护等功能，以确保系统的稳定运行。
控制模块需要具备对门体运动状态的实时监测和控制能力，同时要考虑到对外部干扰的抗干扰能力，确保系统的可靠性和安全性。
感应模块需要具备对周围环境的灵敏感知和监测能力，以确保门体在开启和关闭过程中不会受到外部干扰。
执行模块需要具备对门体运动的精准控制能力，确保门体的开启和关闭动作准确可靠。
最后，电动卷帘门控制原理图的设计需要考虑到系统的扩展性和智能化。
随着科技的不断发展，电动卷帘门控制系统也在不断更新和升级，需要考虑到系统的扩展性，以满足不同场景和需求的应用。
同时，还需要考虑到系统的智能化，通过引入人工智能、物联网等技术，实现对电动卷帘门的智能化控制和管理，提升系统的智能化水平。
综上所述，电动卷帘门控制原理图是电动卷帘门控制系统的核心部分，其设计需要考虑到安全、稳定和可靠性，同时还需要考虑到系统的扩展性和智能化。
只有在这些方面都得到充分考虑和满足的情况下，才能设计出高质量的电动卷帘门控制系统，满足不同场景和需求的应用。

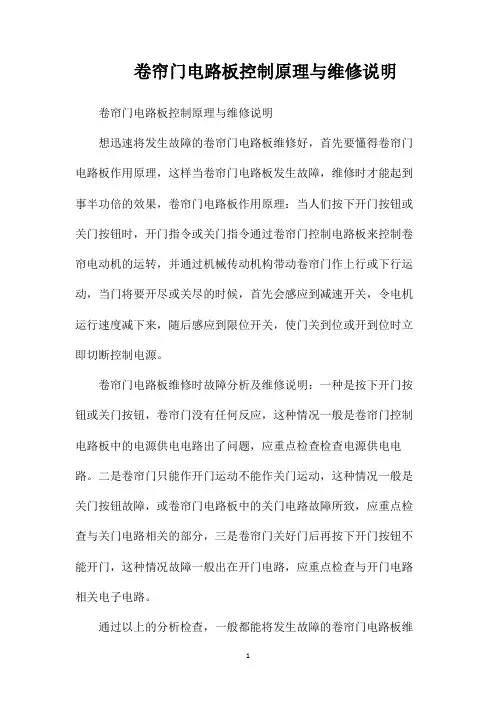

卷帘门电路板控制原理与维修说明卷帘门电路板控制原理与维修说明
想迅速将发生故障的卷帘门电路板维修好，首先要懂得卷帘门电路板作用原理，这样当卷帘门电路板发生故障，维修时才能起到事半功倍的效果，卷帘门电路板作用原理：当人们按下开门按钮或关门按钮时，开门指令或关门指令通过卷帘门控制电路板来控制卷帘电动机的运转，并通过机械传动机构带动卷帘门作上行或下行运动，当门将要开尽或关尽的时候，首先会感应到减速开关，令电机运行速度减下来，随后感应到限位开关，使门关到位或开到位时立即切断控制电源。
卷帘门电路板维修时故障分析及维修说明：一种是按下开门按钮或关门按钮，卷帘门没有任何反应，这种情况一般是卷帘门控制电路板中的电源供电电路出了问题，应重点检查检查电源供电电路。
二是卷帘门只能作开门运动不能作关门运动，这种情况一般是关门按钮故障，或卷帘门电路板中的关门电路故障所致，应重点检查与关门电路相关的部分，三是卷帘门关好门后再按下开门按钮不能开门，这种情况故障一般出在开门电路，应重点检查与开门电路相关电子电路。
通过以上的分析检查，一般都能将发生故障的卷帘门电路板维
修好，使卷帘门重新投入使用。

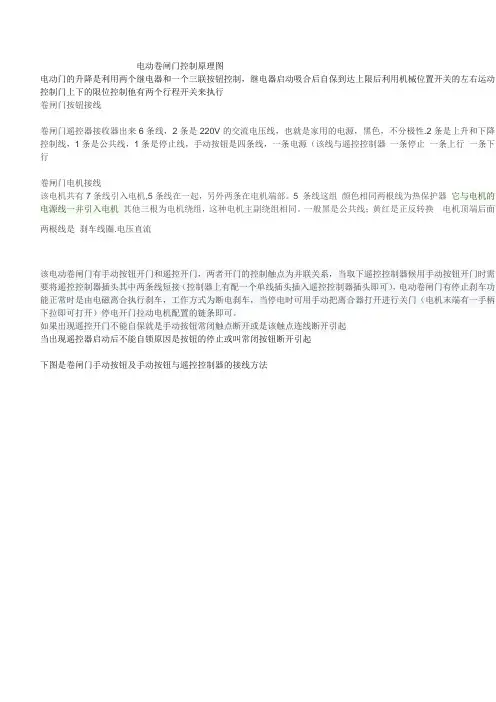

电动卷闸门控制原理图电动门的升降是利用两个继电器和一个三联按钮控制，继电器启动吸合后自保到达上限后利用机械位置开关的左右运动控制门上下的限位控制他有两个行程开关来执行卷闸门按钮接线卷闸门遥控器接收器出来6条线，2条是220V的交流电压线，也就是家用的电源，黑色，不分极性.2条是上升和下降控制线，1条是公共线，1条是停止线，手动按钮是四条线，一条电源（该线与遥控控制器一条停止一条上行一条下行卷闸门电机接线该电机共有7条线引入电机,5条线在一起，另外两条在电机端部。
5 条线这组颜色相同两根线为热保护器它与电机的电源线一并引入电机其他三根为电机绕组，这种电机主副绕组相同。
一般黑是公共线；黄红是正反转换电机顶端后面两根线是刹车线圈.电压直流该电动卷闸门有手动按钮开门和遥控开门，两者开门的控制触点为并联关系，当取下遥控控制器候用手动按钮开门时需要将遥控控制器插头其中两条线短接（控制器上有配一个单线插头插入遥控控制器插头即可），电动卷闸门有停止刹车功能正常时是由电磁离合执行刹车，工作方式为断电刹车，当停电时可用手动把离合器打开进行关门（电机末端有一手柄下拉即可打开）停电开门拉动电机配置的链条即可。
如果出现遥控开门不能自保就是手动按钮常闭触点断开或是该触点连线断开引起当出现遥控器启动后不能自锁原因是按钮的停止或叫常闭按钮断开引起下图是卷闸门手动按钮及手动按钮与遥控控制器的接线方法下面三个图片分别是不同结构电动卷闸门上下动作的三种限位装置本文介绍的电动卷闸门控制器为上图品牌。
该遥控控制器接线的顺序是插口的卡口向下由引线端看过左起去上面一排1 3 5 7 下面一排 2 4 6 8. 1 ；2是控制器电源，3是按钮公共端 4是上升按钮 5是下降按钮， 6是停止按钮，7和8 空，如果拆除了遥控控制器就必须将遥控控制器的电源进线6号线与手动按钮的常闭点进线连接按钮才可以使用。
该卷闸门电路原理图如下图制作人；QQ; 1053864473。

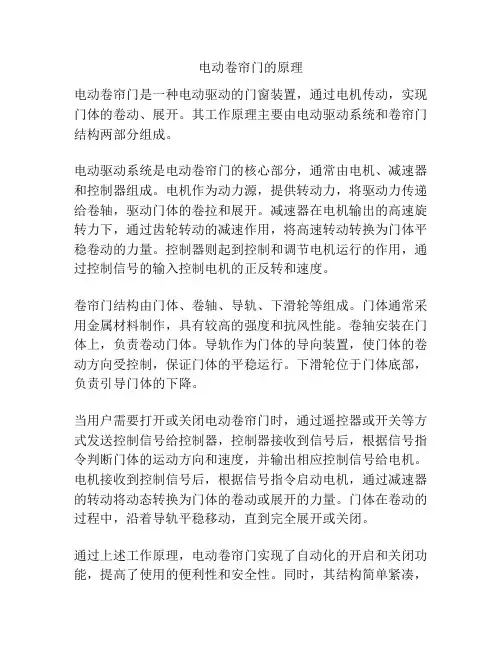

电动卷帘门的原理
电动卷帘门是一种电动驱动的门窗装置，通过电机传动，实现门体的卷动、展开。
其工作原理主要由电动驱动系统和卷帘门结构两部分组成。
电动驱动系统是电动卷帘门的核心部分，通常由电机、减速器和控制器组成。
电机作为动力源，提供转动力，将驱动力传递给卷轴，驱动门体的卷拉和展开。
减速器在电机输出的高速旋转力下，通过齿轮转动的减速作用，将高速转动转换为门体平稳卷动的力量。
控制器则起到控制和调节电机运行的作用，通过控制信号的输入控制电机的正反转和速度。
卷帘门结构由门体、卷轴、导轨、下滑轮等组成。
门体通常采用金属材料制作，具有较高的强度和抗风性能。
卷轴安装在门体上，负责卷动门体。
导轨作为门体的导向装置，使门体的卷动方向受控制，保证门体的平稳运行。
下滑轮位于门体底部，负责引导门体的下降。
当用户需要打开或关闭电动卷帘门时，通过遥控器或开关等方式发送控制信号给控制器，控制器接收到信号后，根据信号指令判断门体的运动方向和速度，并输出相应控制信号给电机。
电机接收到控制信号后，根据信号指令启动电机，通过减速器的转动将动态转换为门体的卷动或展开的力量。
门体在卷动的过程中，沿着导轨平稳移动，直到完全展开或关闭。
通过上述工作原理，电动卷帘门实现了自动化的开启和关闭功能，提高了使用的便利性和安全性。
同时，其结构简单紧凑，
稳定可靠，适应性强，被广泛用于商业、住宅和工业领域的门窗装置中。

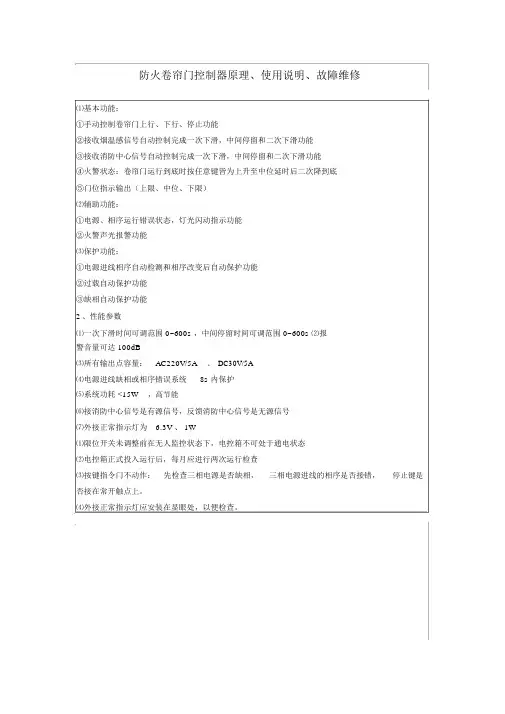

防火卷帘门控制器原理、使用说明、故障维修⑴基本功能：①手动控制卷帘门上行、下行、停止功能②接收烟温感信号自动控制完成一次下滑，中间停留和二次下滑功能③接收消防中心信号自动控制完成一次下滑，中间停留和二次下滑功能④火警状态：卷帘门运行到底时按任意键皆为上升至中位延时后二次降到底⑤门位指示输出（上限、中位、下限）⑵辅助功能：①电源、相序运行错误状态，灯光闪动指示功能②火警声光报警功能⑶保护功能：①电源进线相序自动检测和相序改变后自动保护功能②过载自动保护功能③缺相自动保护功能2、性能参数⑴一次下滑时间可调范围 0~600s ，中间停留时间可调范围 0~600s ⑵报警音量可达 100dB⑶所有输出点容量：AC220V/5A、DC30V/5A⑷电源进线缺相或相序错误系统8s 内保护⑸系统功耗 <15W，高节能⑹接消防中心信号是有源信号，反馈消防中心信号是无源信号⑺外接正常指示灯为 6.3V 、 1W⑴限位开关未调整前在无人监控状态下，电控箱不可处于通电状态⑵电控箱正式投入运行后，每月应进行两次运行检查⑶按键指令门不动作：先检查三相电源是否缺相，三相电源进线的相序是否接错，停止键是否接在常开触点上。
⑷外接正常指示灯应安装在显眼处，以便检查。
故障现象可能的故障原因故障排除方法接通电源8 秒后正常灯闪动 1 、相位有误2 、线路断相，或保险丝断1、将三相电的任意两条相线对调2、接通断相的相线、更换保险丝1、按钮开关的停（T）、上行（XA）、1、按要求将按钮开关的停（T）、上行接通电源所有功能下行（SA）开关未按要求接成常（XA）、下行（SA）开关接成常开触皆不能动作开触点方式点方式2、上限位和下限位开关未按要求2、按要求将上限位和下限位开关接成接成常闭触点方式常闭触点方式基本操作正常，在把编程开 1、上限位和下限位控制线接反1、将上限位和下限位控制线对调关SW1（SW2）拨至 2、电机线接反2、将电机线的任意两条线对调“ OFF”状态时，门自动下行。

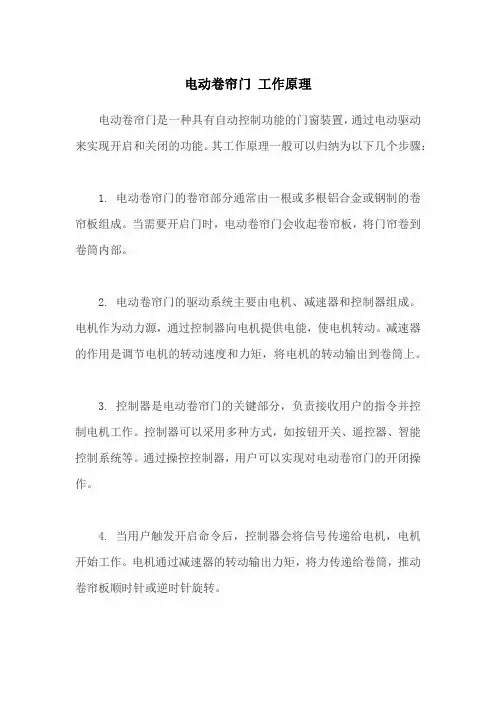

电动卷帘门工作原理
电动卷帘门是一种具有自动控制功能的门窗装置，通过电动驱动来实现开启和关闭的功能。
其工作原理一般可以归纳为以下几个步骤：
1. 电动卷帘门的卷帘部分通常由一根或多根铝合金或钢制的卷帘板组成。
当需要开启门时，电动卷帘门会收起卷帘板，将门帘卷到卷筒内部。
2. 电动卷帘门的驱动系统主要由电机、减速器和控制器组成。
电机作为动力源，通过控制器向电机提供电能，使电机转动。
减速器的作用是调节电机的转动速度和力矩，将电机的转动输出到卷筒上。
3. 控制器是电动卷帘门的关键部分，负责接收用户的指令并控制电机工作。
控制器可以采用多种方式，如按钮开关、遥控器、智能控制系统等。
通过操控控制器，用户可以实现对电动卷帘门的开闭操作。
4. 当用户触发开启命令后，控制器会将信号传递给电机，电机开始工作。
电机通过减速器的转动输出力矩，将力传递给卷筒，推动卷帘板顺时针或逆时针旋转。
5. 当卷帘板完全卷取到卷筒内部时，电动卷帘门会处于开启状态。
相反，当需要关闭门时，用户触发关闭命令，控制器将信号传递给电机，电机反向旋转，将卷帘板逐渐展开，直至完全关闭。
总的来说，电动卷帘门通过电机驱动卷帘板的卷取和展开，实现门的开启和关闭。
控制器起到指挥和控制的作用，使用户能够方便地操作电动卷帘门，提高使用体验和安全性。

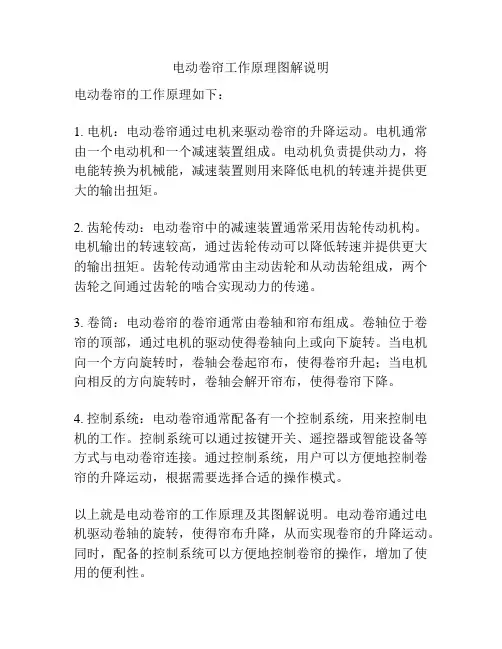

电动卷帘工作原理图解说明
