行程开关控制的往返回路的工作原理行程开关是一种常见的电气元件,用于控制电路的通断。
它通过控制开关的状态来控制电路的通断,从而实现对电器设备的操作。
在往返回路中,行程开关发挥着重要的作用。
行程开关的工作原理是基于其内部的机械结构和电气连接。
它通常由一个控制杆和一对可移动触点组成。
当控制杆处于一个特定的位置时,触点会相应地开或闭,从而改变电路的通断状态。
在往返回路中,行程开关通常用于控制机械设备的运行。
以一个电动卷帘门为例,当我们按下开关时,行程开关会通过机械结构将电动机连接到电源,并使卷帘门开始向上升起。
当卷帘门抵达预设的高度时,行程开关会感应到,并自动切断电动机与电源的连接,从而停止卷帘门的上升。
在返回路中,行程开关的作用同样重要。
当我们按下关闭按钮时,行程开关会再次连接电动机与电源,使卷帘门开始下降。
当卷帘门完全关闭时,行程开关会再次感应到,并切断电动机与电源的连接,以保证卷帘门停止下降。
通过行程开关的控制,我们可以方便地控制卷帘门的上升和下降,从而实现对卷帘门的操作。
除了电动卷帘门,行程开关在其他机械设备中也起到类似的作用。
比如,在抽水机中,行程开关可以控制水泵的启停,保证水位在设定范围内。
在起重机中,行程开关可以控制起重臂的升降,确保货物能够安全运输。
在自动化生产线中,行程开关可以控制机器的运行轨迹,实现自动化生产。
总的来说,行程开关通过控制电路的通断,实现对机械设备的操作。
在往返回路中,行程开关的工作原理是基于其内部的机械结构和电气连接。
它通过改变电路的通断状态,控制机械设备的运行。
通过行程开关的控制,我们可以方便地实现对机械设备的操作,提高工作效率,确保设备的安全运行。
电动门的工作原理
电动门是一种通过电动机驱动的自动门,它可以在没有人手操作的情况下打开和关闭。
它主要由电动机、驱动装置、传感器和控制系统组成。
首先,电动门中的电动机是关键的部件,它通过转轴和齿轮传动将电能转化为机械能。
电动门电动机的选择取决于门的大小和重量。
较小的门可能只需要一个简单的直流电动机,而较大的门可能需要更强大的交流电动机。
其次,驱动装置是将电动机的转动动力传递给门的部件。
通常使用皮带、链条或齿轮传动来实现这一目的。
驱动装置的设计应确保门的平稳运行和安全性。
传感器是用来检测门是否需要打开或关闭的装置。
常见的传感器包括红外线感应器和微波感应器。
当有人或物体接近门时,传感器会发出信号给控制系统,然后触发电动机启动,从而打开或关闭门。
最后,控制系统是电动门的大脑,它接收传感器发出的信号,并根据需要控制电动门的开启和关闭。
控制系统还可以设置门的开关延时、速度和故障保护等功能,以确保电动门的正常工作和安全性。
总体而言,电动门的工作原理是通过电动机、驱动装置、传感器和控制系统的协作,实现门的自动开启和关闭。
它广泛应用于商业、住宅和公共场所,提供了便利和安全性。
电动门的控制原理、调试步骤及常见故障处理我厂使用的电动门和执行结构有扬州、常州、ROTORK、SIPOS、AUMA、瑞基、EMG等系列;一、概述电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭;适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、碟阀和风门等,它可以准确地按控制指令动作,是对阀门实现远控和自动控制的必不可少的驱动装置.二、电动门的控制原理一电动装置的结构阀门电动装置由六个部分组成:即电机,减速器,控制机构,手--自动切换手轮及电气部分.1、控制机构由转矩控制结构,行程控制机构及可调试开度指示器组成.用以控制阀门的开启和关闭及阀位指示.1转矩控制机构由曲拐、碰块、凸轮、分度盘、支板和微动开关组成.当输出轴受到一定的阻转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐旋转,同时使碰块也产生一角位移,从而压迫凸轮,使支板上抬.当输出轴上的转矩增大到预定值时,则支板上抬直至微动开关动作,切断电源,电机停转,以实现电动装置输出转矩的控制.2行程控制机构由十进位齿轮组,顶杆,凸轮和微动开关组成,简称计数器.其工作原理是由减速箱内的主动小齿轮Z=8带动计数器工作.如果计数器已经按阀门开或关的位置已调好,当计数器随输出轴转到预先调整好的位置时,则凸轮将被转动90度,压迫微动开关动作,切断电源,电机停转,以实现对电动装置的控制.2、手自动切换机构为半自动切换,电动转变为手动需要扳动切换手柄,而由手动变为电动时系自动进行;由电动变为手动时,即用人工把切换手柄向手动方向推动,使输出轴上的中间离合器向上移动,压迫压簧;当手柄推到一定位置时,中间离合器脱离蜗轮与手动轴爪啮合,则可使手轮上的作用力通过中间离合器传到输出轴上,即成为手动状态;手动变为电动为自动切换,当电机旋转带动蜗轮转动时,直立杆立即倒下,在压簧作用下中间离合器迅速向蜗轮方向移动,与手轮轴脱开,与蜗轮啮合,则成为电动状态;二传动原理:电动机输出动力,通过蜗杆传至蜗轮及离合器 ,最终传至输出轴;由于蝶簧组件的预紧力使蜗杆处于蜗轮的中心位置;当作用于输出轴上的负载大于蝶簧预紧力时,蜗杆将会做轴向移动,并偏离位置;此时曲拐将摆动,传递位移至转矩控制机构,若此时超过设定的转矩将会使开关动作,切断电源,电动执行机构停止运行;见下图三电气原理如上图所示电气原理图:1、按下控制盘上开按钮SO1,则开过程开始控制回路经A1a----A1b----A11----A12----A13----N开接触器KMO线圈吸合;其常开触点KMO闭合,构成自保持,其主接点KMO闭合,接通电机回路,电机正转,阀门开启,当阀门达到全开位置时,开行程开关LSO动作,切断控制回路,KMO掉点复位,电机失电停转,同时行程开关LSO 动作,CRT上状态变红,阀门开到位;2、按下控制盘上关按钮SC1,则开过程开始控制回路经A1a----A1b----A41----A42----A43----N关接触器KMC线圈吸合;其常开触点KMC闭合,构成自保持,其主接点KMC闭合,接通电机回路,电机反转,阀门开启,当阀门达到全关位置时,开行程开关LSC动作,切断控制回路,KMC掉点复位,电机失电停转,同时行程开关LSC 动作,CRT上状态变绿,阀门关到位;三、调试步骤关方向的调整:1用手动将阀门关严.2脱开行程控制机构,即用螺丝刀将行程控制机构中顶杆推进并转90度,使主动小齿轮与计数器个位齿轮组脱开.3用螺丝刀旋转“关”向调整轴,按箭头方向旋转直到凸轮压住弹性压板使微动开关动作为止,则关向行程初步调好.4松开顶杆使主动齿轮与两边个位小齿轮正确啮合,为保证其正确啮合,在松开顶杆后,必须用螺丝刀稍许左右转动调整轴或用手摇手轮,此时可以电动打开几圈,而后关闭,看关方向行程是否符合要求,如不符合要求,则应从新调整.二·开方向的调整:在关方向调整好以后,用手将阀门开到所需位置.然后脱开行程控制机构,旋转开向调整轴,按箭头方向调整直到凸轮压住弹性板,使微动开关动作.行程控制结构调完后,可以重复操作几次.一般阀门开位置在全行程的百分之90左右.特殊情况的除外如:送、引风机挡板;它们的开位置必须在百分之100;“开”方向调整轴;按箭头方向旋转直到凸轮压住弹性板,使微动开关动作为止;再使行程机构与主动小齿轮啮合,则开向行程调完;行程机构调好后,可反复试操几次,一般开阀门控制在全行程90℅左右;即行程已动作,但门还可以手动盘几圈在调整时,很容易出现行程调大或调小的问题,此时,如果是行程大了即门已开或关到位,但行程开关还未动作,则按反箭头方向调小;相反,如果是行程小了即门还未到位行程开关已动作,则按箭头方向调大;9、完成上述设置后,对阀门进行开-关、关-开操作使用控制器上的开关按钮,同时检查开/关指示灯的指示是否符合要求;四、常见故障处理1、故障现象:电机旋转,但没有驱动阀门分析原因:1手--自动切换损坏,将手自动切换更换即可2电机的齿轮脱落或磨损,与涡杆上的转动齿轮未啮合;将齿轮按上或更换;3阀门转动爪之间间隙过大或损坏,阀门传动轴套丝口损坏;4涡轮与涡杆之间齿轮磨损严重或损坏,间隙过大;2、故障现象:就地可以操作,但是远控不可以操作;分析原因:1反馈线接反,将反馈线接对即可;2远控切换开关损坏,更换新的转换开关;3有一定的闭锁条件;如液位、流量、压力等;4继电器损坏,更换新的继电器;3、故障现象:阀门能正确开启和关闭,但是CRT没有反馈;分析原因: 1端子排接线松动,紧固一下接线即可;2卡件损坏,更换相应的卡件;3提供反馈的行程开关未动作或者行程开关损坏,重新调整行程或者更换行程开关;4、故障现象:电动装置电动机不能启动分析原因:1电源故障 ;检查空开是否已经合闸;2按钮失灵;检查按钮是否损坏;3电源电压过低;查出电源电压过低的原因;4力矩开关动作;检查力矩开关是否动作,重新进行调整;5、故障现象:电动门开关到位后,交流接触器COK或CQG不释放分析原因:1行程开关损坏,在阀门到位后不能断开控制回路,使接触器不能正确释放;2就地控制回路存在短路或绝缘不良的情况,使行程开关不起作用;交流接触器存在剩磁现象,迟延释放;。
电动门的原理电动门是一种通过电动机驱动的自动门,广泛应用于商业建筑、医院、酒店、写字楼等场所。
它的出现,不仅提高了建筑物的安全性和便利性,也为人们的生活带来了极大的便利。
那么,电动门的原理是什么呢?首先,我们来看一下电动门的结构。
电动门通常由门体、电动机、控制系统和传动系统组成。
其中,电动机是电动门的核心部件,它通过传动系统驱动门体的开启和关闭,而控制系统则负责监控门体的运行状态和控制电动机的工作。
接下来,我们来详细了解一下电动门的原理。
电动门的开启和关闭是通过电动机驱动传动系统来实现的。
当我们按下开关按钮时,控制系统会接收到信号,然后通过控制电动机的工作来实现门体的开启或关闭。
而传动系统则将电动机的动力传递给门体,从而实现门体的运动。
在电动门的运行过程中,控制系统起着至关重要的作用。
它可以监测门体的位置和速度,并根据需要对电动机进行控制。
例如,当门体遇到障碍物时,控制系统会立即停止电动机的工作,以确保安全。
同时,控制系统还可以根据不同的需求,调整电动机的工作模式,如常开、常闭、半开等。
除了控制系统,传动系统也是电动门正常运行的关键。
传动系统通常由齿轮、链条、皮带等部件组成,它可以将电动机的动力传递给门体,从而实现门体的开启和关闭。
传动系统的设计和制造对于电动门的运行稳定性和寿命有着重要的影响。
总的来说,电动门的原理是通过电动机驱动传动系统来实现门体的开启和关闭,同时通过控制系统监控和控制电动门的运行状态。
这种自动化的设计不仅提高了门体的开启和关闭效率,也提高了门体的安全性和可靠性,为人们的生活带来了极大的便利。
在实际应用中,电动门的原理不仅仅局限于简单的开启和关闭,还可以与传感器、遥控器、智能系统等结合,实现更多的功能和应用。
因此,电动门的原理不仅仅是一个简单的技术问题,更是一个涉及到机械、电气、控制等多个领域的综合问题。
总之,电动门的原理是通过电动机驱动传动系统来实现门体的开启和关闭,同时通过控制系统监控和控制电动门的运行状态。

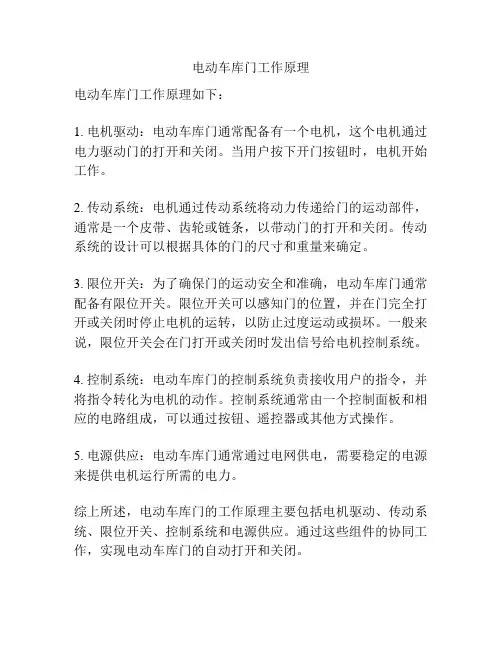

电动车库门工作原理
电动车库门工作原理如下:
1. 电机驱动:电动车库门通常配备有一个电机,这个电机通过电力驱动门的打开和关闭。
当用户按下开门按钮时,电机开始工作。
2. 传动系统:电机通过传动系统将动力传递给门的运动部件,通常是一个皮带、齿轮或链条,以带动门的打开和关闭。
传动系统的设计可以根据具体的门的尺寸和重量来确定。
3. 限位开关:为了确保门的运动安全和准确,电动车库门通常配备有限位开关。
限位开关可以感知门的位置,并在门完全打开或关闭时停止电机的运转,以防止过度运动或损坏。
一般来说,限位开关会在门打开或关闭时发出信号给电机控制系统。
4. 控制系统:电动车库门的控制系统负责接收用户的指令,并将指令转化为电机的动作。
控制系统通常由一个控制面板和相应的电路组成,可以通过按钮、遥控器或其他方式操作。
5. 电源供应:电动车库门通常通过电网供电,需要稳定的电源来提供电机运行所需的电力。
综上所述,电动车库门的工作原理主要包括电机驱动、传动系统、限位开关、控制系统和电源供应。
通过这些组件的协同工作,实现电动车库门的自动打开和关闭。
姓名:装订线■ HII ■ I ■■ I1BH 111 ■■■!■■■ Ill H I I ■■ ■ ■ I IlHII ■ I H ■ ■ ■ I ■ HI! ■ I H I ■■■■■■[■■HHIinil 11 !■■■!■■■ HI! I ■ ■ IHII ■ 111 ■ I ■ ■■ I H ■■]■■■«[■■■ Mil ■ ■■ ■ IIH ■ ■ III ■ BIB ■ 111 !■« IHH ■■■ ■ I1HH ■■»■■■■热控作业组长及高级检修工竞聘试题一、填空题:(每空1分,共50分)1、主要参数仪表、自动调节系统、热控保护系统应随主设备准确可靠地投入运行,未经总工程师批准不得退出。
主要保护装置若发生故障必须开具保护投停单经总工程师批准后迅速处理。
主保护装置因故障被迫退出运行的,必须采取相应的安全措施,并在8小时恢复。
否则应立即停机、停炉处理。
2、火电机组遇临修或调停等停机机会,距上一次保护传动试验时间超过—月,则机组启动前进行热工主要保护系统的传动试验。
无论何种原因机组停运时间超过_7—天,机组启动前进行热工主要保护系统传动试验。
3、三讲一落实归纳为“讲任务、讲风险、讲措施、抓落实。
班组“三讲一落实”活动基本流程分为班前准备、班前会、讲解前学习、作业准备、过程控制、作业后总结、班后会、安全日活动。
4两票归纳为操作票、工作票、三制归纳为交接班制、设备巡回检查制、设备定期轮换和试验制。
5气动执行机构的三断式自锁保护是指断气 __________ 、断信号_______ 、断申I ________ 。
6、热电偶的热电势是热电偶两端温____________ 的函数,是非线性的;在不同温域,温差相等,热电势不______ 相等。
姓名:7、差压式流量测量系统由平衡容器、连接管路、变送器三部分组成。
水位一差压转换装置又称平衡容器,差压计的正压头由平衡容器的水位维持不变,负压头则随被测介质压力变化而变化。
电动门原理图电动门是一种便捷、安全、高效的门控设备,广泛应用于商业建筑、住宅小区、医院、学校等场所。
它具有自动开启和关闭的功能,能够有效提升出入口的管理和便利性。
本文将介绍电动门的原理图,帮助读者更好地了解电动门的工作原理和结构组成。
1. 电动门的主要组成部分。
电动门主要由电机、控制器、传动装置、门体和安全保护装置等部分组成。
其中,电机是电动门的动力来源,控制器是电动门的智能控制中心,传动装置是实现门体开启和关闭运动的重要组成部分,门体是电动门的实体部分,安全保护装置是保障使用安全的重要保障。
2. 电动门的工作原理。
电动门的工作原理是通过电机驱动传动装置,使门体实现开启和关闭的动作。
当有人或车辆靠近门体时,安全保护装置会感应到并停止门体的运动,确保使用者的安全。
控制器负责监控整个系统的运行状态,根据设定的参数控制电机的启停和门体的运动方向,实现自动开启和关闭的功能。
3. 电动门的原理图。
电动门的原理图主要包括电路图和机械结构图两部分。
电路图展示了电动门系统的电气连接和控制逻辑,包括电机、传感器、控制器、电源等部分的连接方式和工作原理。
机械结构图展示了电动门系统的机械传动结构,包括电机、传动装置、门体等部分的布置和连接方式,以及安全保护装置的位置和工作原理。
4. 电动门的应用场景。
电动门广泛应用于商业建筑、住宅小区、医院、学校等场所的出入口,能够提升出入口的管理效率和使用便利性。
特别是在一些人流量大、安全要求高的场所,如商场、地铁站、机场等,电动门更是成为了必不可少的设备。
5. 电动门的发展趋势。
随着科技的发展和人们对生活品质要求的提高,电动门将会朝着智能化、高效化、安全化的方向发展。
未来,电动门将更加智能化,能够与建筑物的智能化系统实现联动,提供更加个性化、便捷化的服务。
总结。
电动门作为现代建筑物的重要设备,具有重要的实用价值和市场需求。
通过本文的介绍,相信读者对电动门的工作原理和结构组成有了更深入的了解,对电动门的应用和发展也有了更清晰的认识。
电动推拉门的工作原理
电动推拉门是一种常见的自动门系统,其工作原理是通过电动驱动装置来实现门的开启和关闭。
下面将详细介绍其工作原理。
电动推拉门的核心部件包括电动驱动装置、控制系统和门体结构。
电动驱动装置通常由电动机、减速器、链条/齿轮传动系
统以及负责门体推拉的导轨和脚轮组成。
当用户需要开启电动推拉门时,通过控制系统发送信号给电动驱动装置,使电动马达开始工作。
电动马达通过减速器将其输出功率转换成适合门体推拉的扭矩。
一般情况下,电动马达通过链条或齿轮传动系统将扭矩传递给门体上的推拉机构。
推拉机构通常由导轨、脚轮和门体连接件组成。
导轨安装在门体两侧,并与门体的推拉装置(如滑车或滑块)相连接。
脚轮则安装在导轨上,负责支撑门体的重量并使其在推拉过程中顺畅移动。
通过推拉装置的作用,当电动马达输出扭矩时,门体会相应地向开启或关闭方向进行推拉。
控制系统用于监测和控制电动推拉门的运行状态。
一般来说,控制系统会根据外部传感器信号、用户输入或预设的参数来判断门体应该处于开启还是关闭的状态。
当门体达到预设的开启或关闭角度时,控制系统将停止电动马达的运行,以确保门体停留在适当的位置。
同时,控制系统还可以根据需要调整电动马达的运行速度或设置其他附加功能,如延时关闭或手动开启等。
总的来说,电动推拉门的工作原理就是通过电动驱动装置的力量和推拉机构的协作,实现门体的自动开启和关闭。
这种电动门系统在许多场所都得到了广泛的应用,提供了更加便捷和安全的出入口管理解决方案。
简述典型电动执行机构控制原理图及回路分析摘要:越来越多的工厂采用了自动化控制,人工操作被机械或自动化设备所替代,人们要求执行机构能够起到控制系统与阀门机械运动之间的界面作用,更要求执行机构增强工作安全性能和环境保护性能。
在一些危险性的场合,自动化的执行机构装置能减少人员的伤害。
某些特殊阀门要求在特殊情况下紧急打开或关闭,阀门执行机构能阻止危险进一步扩散同时将工厂损失减至最少。
对一些高压大口径的阀门,所需的执行机构输出力矩非常大,这时所需执行机构必须提高机械效率并使用高输出的电机,这样平稳的操作大口径阀门。
对于一些小扭矩的阀门,精小型的电动阀门也应用而生,相比普通性具有重量轻,结构紧凑,功能齐全等优点。
本文介绍典型电动执行机构控制原理图及回路分析以及调试过程中的注意事项:关键词:电动执行机构控制原理回路分析一、简述典型电动执行机构控制原理图及回路分析图(1)为典型电动门控制原理图1 正向运动:合上空气开关QF接通三相电源按下正向启动按钮SB3,KM1通电吸合并自锁,主触头闭合接通电动机,电动机这时的相序是L1、L2、L3,即正向运行。
如果运动到了极限位置,将碰到限位开关SQ1,SQ1的常闭断开,KM1失电不再吸合,主触点断开电动机停止。
2 反向运动:合上空气开关QF接通三相电源按下反向启动按钮SB2,KM2通电吸合并通过辅助触点自锁,常开主触头闭合换接了电动机三相的电源相序,这时电动机的相序是L3、L2、L1,即反向运行。
如果运动到了极限位置,将碰到限位开关SQ2,SQ2的常闭断开,KM2失电不再吸合,主触点断开电动机停止。
3互锁环节(具有禁止功能在线路中起安全保护作用):a. 接触器互锁:KM1线圈回路串入KM2的常闭辅助触点,KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后,KM1的辅助常闭触点断开了KM2线圈回路,若使KM1得电吸合,必须先使KM2断电释放,其辅助常闭触头复位,这就防止了KM1、KM2同时吸合造成相间短路,这一线路环节称为互锁环节。
热工检修工试题
一:填空题:
1、目前电动门的控制回路有:( ),( ), ( ),( ).
2、写出下列英文字母在电动门控制回路中的含义:
LOCAT( ) REMOTE( ) CQK( ) ZDK ( ) SW ( ) GL ( ) RJ ( ) RD ( ) TA ( ) 3、写出下面英文缩写的含义:
FSSS ( ) ETS ( ) MEH ( ) MFT ( ) DEH ( ) RB ( ) DAS ( ) PLC ( ) BCS ( ) 4、当发生MFT后,在重新点火,向炉膛投入燃料前,一定要经过炉膛( ),其目的是为了防止炉膛( ).
5、FSSS包括( )和( ).
二:写出下列图形的中文含义:
三:问答题
1、MFT 动作的条件有哪些?
2、一般灰库系统有什么类型的灰库
?
3、电动门控制回路出现开回路操作不动的问题,是什么原因?
四: 画图题
画出基本电动门的控制回路图,要求如下:
1、回路要求:实现远方(DCS)操作,
2、回路要求:实现就地(控制盘上)操作
3、回路要求:开回路自保持, 关回路点动,
4、回路要求:给DCS提供全开,全关状态指示
5、回路要求:全开时红灯亮,全关时绿灯亮
6、标出每个图形的英文符号。
电动机控制电路工作原理
电动机控制电路的工作原理可以通过以下步骤进行解释:
1. 输入电源:将交流电源或直流电源接入电动机控制电路。
2. 传感器:控制电路通常会使用传感器来检测电动机的状态,例如转速、位置或温度等。
传感器将这些信号转换为电信号,并将其传递给控制电路。
3. 控制芯片:控制电路通常会使用专门的控制芯片,如微控制器或数字信号处理器。
这些芯片负责接收传感器的信号,并根据预设的程序或算法对电动机进行控制。
4. 驱动电路:控制芯片会发送控制信号到驱动电路,驱动电路根据接收到的信号控制电动机的电流和电压。
驱动电路通常会使用功率晶体管或MOSFET等元件来实现电流的调节和开关。
5. 电动机:驱动电路将调整后的电流和电压传递给电动机。
电动机将电能转换为机械能,从而实现所需的运动。
6. 反馈回路:控制电路通常也会包含反馈回路,用于检测电动机的实际运行状态并将其反馈给控制芯片。
根据反馈信息,控制芯片可以对控制信号进行调整和修正,从而实现电动机的准确控制和保护。
