反馈控制与极点配置(1)

状态反馈极点配置基本理论与方法IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】第2章 状态反馈极点配置设计基本理论引言大多数的控制系统的基本结构是由被控对象和反馈控制器构成的闭环系统。

反馈的基本类型包括状态反馈和输出反馈。

其中状态反馈能够提供更加丰富的状态信息。

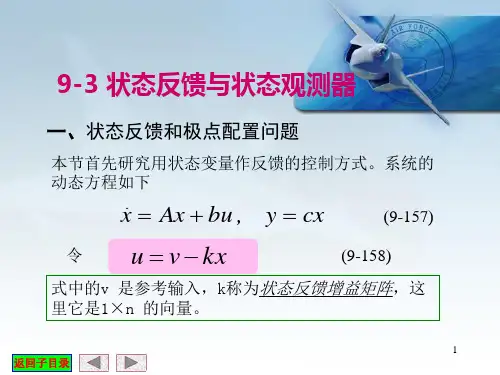

状态反馈是将系统的每一个状态变量乘相应的反馈系数，然后反馈到输入端与参考输入相加形成的控制规律，作为被控系统的控制输入。

图是一个多输入多输出线性时不变系统状态反馈的基本结构：图 多输入-多输出系统的状态反馈结构图其中受控系统的状态空间表达式为：x Ax Buy Cx=+=由图可知，加入状态反馈后，受控系统的输入为：u Fx v =+其中v 为参考输入，F 为状态反馈增益阵，因此可以得到状态反馈闭环系统的状态空间表达式：()x A BF x Bv y Cx=++=闭环系统的传递函数矩阵：()()1s W s C sI A BF B -=-+⎡⎤⎣⎦由此可见，引入状态反馈后，通过F 的选择，可以改变闭环系统的特征值，是系统获得所要求的性能。

极点配置方法的选择对于一个线性时不变系统进行状态反馈极点配置，一般有四种方法： （1） 传统方法—将系统转化为一个或多个单输入单输出系统。

（2） 直接法—使用稳定的酉矩阵，将这种系统转化为标准型。

（3）矩阵方程法—对矩阵F ，直接解方程AX X BG -Λ=FX G =（4）特征向量法—先找到特征向量x j （等式中矩阵X 的列向量），然后利用等式求解F 。

方法（1）一般难以应用或者数值不稳定。

方法（3）需要解方程，并且对于系统矩阵A 的特征值不能再分配。

最有效并且数值稳定的方法是方法（2）和方法（4）。

其中方法（4）通过使用一系列的迭代算法找到最优解，所以比较复杂。

对于方法（2），当系统的输入多于一个信号输入时，不能确定系统的鲁棒性。

本文结合以上方法提出了一种新的设计方法：首先通过酉变换将状态方程化为一种控制规范形，然后利用最小二乘法解方程的得到最佳的状态反馈矩阵。

控制器极点配置方法如果已知系统的模型或传递函数，通过引入某种控制器，使得闭环系统的极点可以移动到指定的位置，从而使系统的动态性能得到改善。

这种方法称为极点配置法。

例6－12 有一控制系统如图6－38，其中，要求设计一个控制器，使系统稳定。

图6-38解：（1）校正前，闭环系统的极点：> 0因而控制系统不稳定。

（2）在控制对象前串联一个一阶惯性环节，c>0，则闭环系统极点：显然，当，时，系统可以稳定。

但此对参数c 的选择依赖于 a 、b 。

因而，可选择控制器，c 、d ，则有特征方程：当，时，系统稳定。

本例由于原开环系统不稳定，因而不能通过简单的零极点相消方式进行控制器的设计，其原因在于控制器的参数在具体实现中无法那么准确，从而可能导致校正后的系统仍不稳定。

例6－13 已知一单位反馈控制系统的开环传递函数：要求设计一串联校正装置Gc(s) ，使校正后系统的静态速度误差系统，闭环主导极点在处。

解：首先，通过校正前系统的根轨迹可以发现，如图6－39所示，其主导极点为：。

图6-39为使主导极点向左偏移，宜采用超前校正装置。

（2）令超前校正装置，可采用待定系数法确定相关参数：又其中、、、为待定系数。

进一步可得：即将代入式子可以得到：，，，。

进一步可得超前校正装置的传递函数：校正后系统的根轨迹如图6-39所示。

该校正装置与例6－7中由超前装置获取的校正装置结果基本相同，说明结果是正确的。

在matlab中，亦有相应的命令可进行极点配置，主要有三个算法可实现极点配置算法：Bass-Gura算法、Ackermann 算法和鲁棒极点配置算法。

这些算法均以状态空间进行表征，通过设定期望极点位置，获取状态反馈矩阵K。

下面通过示例介绍其中的一种算法。

例6－14 考虑给定的系统，其状态方程模型如下：，期望的闭环系统配置在，，，试设计其控制器。

解：可以使用下面的MATLAB语句来实现极点的配置：A=[0,1,0,0;0,0,-1,0;0,0,0,1;0,0,11,0]; B=[0;1;0;-1];eig(A)'ans =0 0 3.3166 -3.3166P=[-1;-2;-1+sqrt(-1);-1-sqrt(-1)];K=place(A,B,P)place: ndigits= 15Warning: Pole locations are more than 10% in error.K =-0.4000 -1.0000 -21.4000 -6.0000eig(A-B*K)'ans =-1.0000 - 1.0000i -1.0000 + 1.0000i -2.0000 -1.0000。

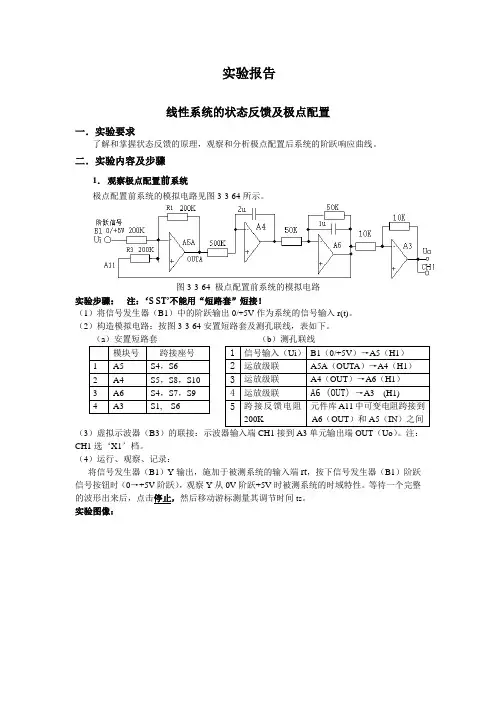

实验报告线性系统的状态反馈及极点配置一．实验要求了解和掌握状态反馈的原理，观察和分析极点配置后系统的阶跃响应曲线。

二．实验内容及步骤1．观察极点配置前系统极点配置前系统的模拟电路见图3-3-64所示。

图3-3-64 极点配置前系统的模拟电路实验步骤：注：‘S ST’不能用“短路套”短接！（1）将信号发生器（B1）中的阶跃输出0/+5V作为系统的信号输入r(t)。

（2）构造模拟电路：按图3-3-64安置短路套及测孔联线，表如下。

（3）虚拟示波器（B3）的联接：示波器输入端CH1接到A3单元输出端OUT（Uo）。

注：CH1选‘X1’档。

（4）运行、观察、记录：将信号发生器（B1）Y输出，施加于被测系统的输入端rt，按下信号发生器（B1）阶跃信号按钮时（0→+5V阶跃），观察Y从0V阶跃+5V时被测系统的时域特性。

等待一个完整的波形出来后，点击停止，然后移动游标测量其调节时间ts。

实验图像：由图得ts=3.880s 2.观察极点配置后系统 极点的计算：受控系统如图所示，若受控系统完全可控，则通过状态反馈可以任意配置极点。

受控系统设期望性能指标为：超调量M P ≤5%；峰值时间t P ≤0.5秒。

由1095.01t 707.0%5eM n n 2n p 1/p 2=≥⇒≤-==⇒≤=--ωωζωπζζζπ取因此,根据性能指标确定系统希望极点为：⎪⎩⎪⎨⎧--=+-=07.707.707.707.7*2*1j j λλ受控系统的状态方程和输出方程为：⎪⎩⎪⎨⎧=+=-----⋅-xC y b x A x μ式中][01,10,020120,21=⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡=----C b A x x x系统的传递函数为：202020a S a S βS β)(2012010++=+++=S S S G受控制系统的可控规范形为：[][]020T C C b T b a a T A T A X T X X C Y U b X A X K K i o K K KK k K K K ===⎥⎦⎤⎢⎣⎡==⎥⎦⎤-⎢⎣⎡-=⎥⎦⎤-⎢⎣⎡-===⎩⎨⎧=+=---10111,1020120010T ββ为变换阵），（式中当引入状态反馈阵K K =[K 0K 1]后,闭环系统()K K K K K C b K b A ,,-的传递函数为：()()()01201120120)20(20)(K S K S K a S K a S S S G o ++++=+++++=ββ而希望的闭环系统特征多项为：1001.14))(()(2*2*1**12*++=--=++=S S S S a S a S S f oλλ 令G K (S)的分母等于F #(S),则得到K K 为：[][]9.58010-==K K K k最后确定原受控系统的状态反馈阵K ：由于 1-=T K K k求得和===---111,T C b T b T A T A K k K求得 ⎥⎥⎦⎤⎢⎢⎣⎡-=-1102011T所以状态反馈阵为： [][]9.59.91102019.580-=⎥⎥⎦⎤⎢⎢⎣⎡--=K极点配置系统如图所示：极点配置后系统根据极点配置后系统设计的模拟电路见下图所示。

线性系统的状态反馈及极点配置1.前言随着现代控制理论的不断发展和成熟，线性系统的状态反馈控制在控制理论中得到了广泛的应用，并成为了控制领域中重要的一种控制方法。

状态反馈控制能够将系统的状态进行反馈，并利用反馈得到的信息对系统进行控制，从而达到使系统达到预期控制目标的目的。

本文将从状态反馈控制的原理和实现方法两方面介绍线性系统的状态反馈及极点配置。

2.状态反馈控制的原理状态反馈控制是建立在现代控制理论的基础上的一种高级控制方法。

状态反馈控制的基本思想是在系统中引入反馈环节，设计一个反馈控制器，将系统的状态量反馈给控制器，控制器再根据反馈信号输出控制量，以期望控制系统按照预期的运动轨迹运行。

因此，状态反馈控制要实现以下两个步骤：- 系统状态量的测量：首先要在系统中安装测量传感器，实时地测量系统状态量，使得状态量可以被反馈到控制器中。

- 反馈控制器的设计：设计一个反馈控制器，将系统的状态量反馈给控制器，控制器再根据反馈信号输出控制量，实现对系统的精确控制。

因此，状态反馈控制的基本原理就是将系统状态量反馈到控制器中，以期望控制系统按照预期的运动轨迹运行。

2.2 状态空间模型与状态反馈控制状态空间模型是状态反馈控制的基础。

状态空间模型是一种方便描述线性系统动态行为和控制器的模型。

对于线性时不变系统，我们可以用如下的状态变量描述：x(t) = [x1(t),x2(t),...,xn(t)]T其中，x(t) 是系统在时刻 t 的状态量，n 是状态量的数量，x1(t),x2(t),...,xn(t) 分别是系统的每个状态量。

状态空间模型可以用一组线性常微分方程描述：dx/dt = Ax + Bu其中，A 是系统的状态方程矩阵，B 是输入矩阵，C 是输出矩阵，D 是直接耦合矩阵。

系统的状态反馈控制可以表示为：u(t) = -Kx(t)其中，K 是状态反馈矩阵。

将状态反馈控制引入到状态空间模型中，可以得到控制器的状态空间模型为：y = Cx上述控制器的状态空间模型就是一个闭环系统，通过反馈控制器将系统状态返回到系统，形成了一个反馈环。

极点配置状态反馈控制器的设计王俊伟于新海(河套学院机电工程系)摘要围绕双级倒立摆案例，对极点配置状态反馈控制器的设计方法展开讨论，对最终的计算结果进行仿真,并通过仿真结果分析了系统的稳定性、动态性能和稳态误差情况。

倒立摆的开环系统状态空间模型状态不稳定且动态性能较差，通过引进极点配置状态反馈控制器，倒立摆的闭环系统状态达到稳定，而且动态性能得到改善。

关键词状态反馈控制器双级倒立摆极点配置能控标准型爱克曼公式动态特性稳态误差中图分类号TH865文献标识码B文章编号1000-3932(2021)01-0015-05极点配置状态反馈控制器设计得好坏直接决定了控制系统动态性能的优劣！配置极点的目的不仅是使系统稳定还要使系统的动态性能满足控制要求[1]!在配置状态反馈控制器时，根据被控制对象的要求，可以采用3种方法实现:极点配置状态反馈控制器的直接法、极点配置状态反馈控制器的变换法和爱克曼公式[2]'这3种方法仅适用于单输入系统，优点是只要系统能控，就可以实现极点配置的状态反馈，缺点是不能用于多输入系统的极点配置状态反馈控制器。

对于单输入系统，如果系统能控可以实现极点的任意配置,改善动态性能，但有可能使闭环控制系统的稳态误差变大[3]!1极点配置状态反馈控制器的直接法线性时不变系统如下:x=Ax+Bu(])'=Cx其中,X是系统的*维状态向量;*是状态向量对时间的导数;u是状态反馈控制律；#、B和C是适当维数的已知常数矩阵;'是系统的输出。

采用的状态反馈控制律是:u=-kx+v(2)其中，-是一维外部输入;k是反馈增益矩阵。

将式(2)代入式(1)得到闭环系统状态方程：*二(.-Bk)x+B-(3)极点配置状态反馈控制器的直接法分5步实现⑷。

第1步,检验系统(1)的能控性,如果系统能控,进行第2步。

第2步，计算闭环系统特征多项式：)et[!0—(#—Bk)]二！*+(3*_]+k*_14!*i1--------(3]+k])!+30+,0(4)其中，！是闭环极点。

实验报告课程名称：现代控制理论实验名称：线性系统状态反馈与极点配置一、实验目的1. 学习并掌握利用MATLAB编程平台进行控制系统设计与仿真的方法。

2. 通过仿真实验，研究并总结线性定常系统状态反馈对系统控制性能影响的规律。

3. 通过仿真实验，研究并总结状态反馈对状态不完全能控系统控制性能影响的规律。

二、实验内容（一）实验任务：1. 自行选择一个状态完全能控型SISO系统模型及参数，并设定系统控制性能指标，根据性能指标要求计算期望的极点并进行极点配置，设计MatLab实验程序（或SimuLink模拟图）及实验步骤，仿真研究状态反馈矩阵对系统控制性能的影响；2. 自行选择一个状态不完全能控型SISO系统模型及参数，并设定系统控制性能指标，根据性能指标要求进行极点配置，设计MatLab实验程序（或SimuLink模拟图）及实验步骤，仿真研究状态反馈矩阵对系统控制性能的影响；根据实验结果，总结各自的规律。

三、实验设计1.实验条件1.利用本学期所学的现代控制理论的知识为基础。

2.笔记本电脑，matlab四、实验过程1.设计状态完全能控型SISO系统模型及参数：X=(0101)X+(01)Xy=(11)Xa)首先判断系统的能控性[X XX] = [0111]，是Rack([B AB]) = 2，因此此系统为可控的系统。

可以进行任意极点配置。

则期望极点配置二重根1。

b)再求状态反馈阵K=(X0 ,X1)：X(x)=det[λI−(A+bK)]=X2−X1X−X0c)根据给定的极点，得到期望特征多项式：X∗(X)=(X−1)(X−1)d)比较X(x)和X∗(X)各对应项系数，可解得：X0=−1X1=2K=(−12)e)即状态反馈控制器：u=-K*x状态反馈闭环系统空间表达式x=A-B*K*xA1 = A – B*K = [0 1；1 -2]2.设计状态不完全能控型SISO系统模型及参数：X=(1001)X+(1)Xy=(11)Xa)首先判断系统的能控性[X XX] = [1100], Rank([B AB]) = 1，因此系统是不完全能控的，不能进行任意极点配置。

状态反馈控制器的设计状态反馈控制器是一种常见的控制器设计方法，用于调节系统的动态响应和稳定性。

它通过测量系统的输出和状态，并将这些信息与期望输出进行比较，来计算出控制器的控制输入。

接下来，我将介绍状态反馈控制器的基本原理、设计步骤和两个常见的设计方法。

状态反馈控制器的基本原理是基于系统的状态反馈，即通过系统的状态变量来进行控制。

在状态反馈控制器的设计中，首先需要确定系统的状态方程或状态空间表达式。

状态方程描述了系统的状态变化关系，通常使用微分方程或差分方程表示。

状态空间表达式则是将系统的状态方程转换为矩阵形式，以便于计算和分析。

设计一个状态反馈控制器包括以下步骤：1.系统建模：首先需要建立系统的数学模型，确定系统的输入、输出和状态变量。

这可以通过物理建模、数学建模或实验数据分析等方法来完成。

系统的模型可以是连续时间模型，也可以是离散时间模型。

2.系统稳定性分析：通过分析系统的特征值或极点，判断系统的稳定性。

如果系统的特征值都位于单位圆内或实部小于零，则系统是稳定的。

3.设计目标确定：根据系统的性能要求和目标，确定设计的指标，例如系统的快速响应、稳定性、误差补偿等。

4.控制器设计：根据系统的状态方程和控制目标，使用控制理论和方法，设计控制器的增益矩阵。

常用的设计方法有极点配置法和最优控制方法。

5.系统闭环仿真：将设计好的控制器与系统模型相连，进行闭环仿真，检验系统在不同工况和干扰下的响应性能。

可以通过调整控制器的参数来优化系统的性能。

接下来，我将介绍两种常见的状态反馈控制器设计方法：极点配置法和最优控制方法。

1.极点配置法：该方法通过选择恰当的状态反馈增益矩阵，使系统的极点移动到预定位置。

首先需要确定期望的系统极点位置，然后使用反馈增益矩阵的公式进行计算和调整。

极点配置法的优点是设计简单，但对系统的模型和性能要求较高。

2.最优控制方法：该方法是基于最优控制理论，对系统的控制性能进行优化设计。

最优控制方法通常需要确定一个性能指标，例如系统的能量消耗、误差最小化等，然后使用最优化算法来计算最优的控制器增益矩阵。

极点配置状态反馈控制器设计方法
嘿，朋友们！今天咱来聊聊极点配置状态反馈控制器设计方法。

这玩意儿啊，就像是给一个系统装上了精准的导航仪，能让它乖乖地按照咱的想法走。

你看啊，一个系统就好比是一辆汽车，而极点配置状态反馈控制器就是那个掌握方向盘的司机。

咱得通过巧妙的设计，让这个司机能精准地操控汽车，该加速的时候加速，该转弯的时候转弯，不能有一点儿含糊。

设计这个控制器就像是搭积木，一块一块地拼凑起来。

咱得先了解系统的特性，就像了解汽车的性能一样。

然后呢，根据这些特性来选择合适的参数，这可不能马虎，得仔细琢磨。

比如说，要是参数没选好，那可就糟糕啦！就像司机开车老是开歪一样，系统也会变得不稳定，那可不行！咱得让系统稳稳当当的，该干啥干啥。

这其中的学问可大着呢！就好像做菜一样，各种调料得搭配得恰到好处，才能做出美味的菜肴。

极点配置状态反馈控制器的设计也是如此，每个环节都得精心处理。

而且哦，这个设计方法可不是一成不变的。

不同的系统就像不同口味的人，得用不同的方法去对待。

有时候得灵活一点，不能太死板啦。

想想看，如果所有系统都用一种方法去设计控制器，那多无趣啊！就像所有人都穿一样的衣服，那还有啥意思呢？咱得根据实际情况来调整，找到最适合的方案。

在实际应用中，这可真是帮了大忙啦！它能让那些复杂的系统乖乖听话，按照我们的要求运行。

这多厉害呀！难道不是吗？
所以啊，极点配置状态反馈控制器设计方法可真是个宝贝！咱可得好好研究，好好利用。

让它为我们的各种系统服务，让它们变得更智能、更高效。

怎么样，是不是觉得很有意思呢？别犹豫啦，赶紧去试试吧！。
