二. 施工概况1、设计概况桥面系附属设施工程包括：防护墙、竖墙、接触网支柱基础（含下锚拉线基础）、防水层及保护层、伸缩缝及挡水台等项目。
(1) 防护墙防护墙设计为 C40钢筋混凝土，采用Φ 12mm、Φ 16mm的 HRB335钢筋，分节设计，除端部节长度为 2295mm外，中间节均为 1990mm，两节之间纵向设置设 10mm宽的断缝。
防护墙底面宽25cm，顶面宽20cm，直线段高度为750mm，曲线段内侧高度为820mm，外侧为 1000mm。
）。
(2) A 、 B 墙无声屏障梁段竖墙顶面宽100mm，底面宽 150mm（如图 2-2 所示) ；有声屏障梁段竖墙顶面宽 200mm，底面宽 250mm，所示。
竖墙 A 高度均为412mm。
竖墙 B2. 施工方案桥面系附属设施总体施工顺序：防护墙施工→A、B 墙施工→接触网支柱基础施工→防护墙外侧防水层及保护层施工→梁端挡水台及伸缩缝施工→防护墙内侧防水层及保层施工。
其总体施工方案应符合下列要求：(1) 钢筋加工：钢筋进场后进行复检，并将复检报告报监理审查，经审查合格后再使用，半成品钢筋在钢筋加工场集中加工，检验合格后临时存放。
钢筋加工必须采用定位模具按图纸尺寸严格控制，加工时钢筋保持平直，无局部弯折，如遇有死弯时，将其切除。
加工好的钢筋采用平板拖车运输，采用25t 汽车吊吊车直接吊装上桥。
上桥后由人人人 人工按规格、型号分类堆码在指定位置，挂牌标识。
(2) 模板设计：防护墙、竖墙模板采用定型钢模；接触网支柱基础（含下锚拉线基础）模板采用加强竹胶板和方木加工而成；挡水台模板采用竹胶板和泡沫板制作。
模板加工制作时应严格按照设计图纸尺寸进行加工制作。
(3) 混凝土工程： 桥面系附属设施工程所使用的混凝土皆在拌和站集中拌合， 混凝土运输车运至施工现场，泵送入模或罐车直接上桥溜槽浇筑。
混凝土工程都须用插入式振动棒进行振捣，顶面挂线人工收面，保证大面平顺。
目录1 编制依据、工程概况21。
1 编制依据及编制范围21。
2 工程概况21.2。
1概况21。
2.2工程特点31。
2.3质量标准42施工组织方案42.1预制施工组织方案及工期安排42。
2 桥面施工组织方案及工期安排53施工方案63。
1 遮板安装施工方案63.2 挡砟墙施工方案63。
2.1挡砟墙测量放样63.2。
2挡砟墙钢筋绑扎63.2.3挡砟墙模板安装63.2.4挡砟墙混凝土灌注73.2。
5挡砟墙模型拆除及养生83.2.6挡砟墙施工注意事项83.2.7挡砟墙质量验收标准83。
3 竖墙施工方案83.4 防水层、保护层施工方案93.4.1 防水层铺设93.4.2 桥面保护层103.5 栏杆及声屏障施工方案113.6桥梁伸缩缝施工方案113.7 电缆槽盖板安装施工方案124施工人员配置125施工工装及机具配置136质量保证措施147安全、环境保护措施148施工注意事项159附件151 编制依据、工程概况1。
1 编制依据及编制范围（1)《有砟轨道预制后张法预应力混凝土简支整孔箱梁（双线、单箱单室）》，图号：通桥（2009)2229-Ⅰ/Ⅱ。
(2)《常用跨度梁桥面附属设施》，图号：通桥(2008）8388A(3)《建筑防水涂料试验方法》【GB/T16777-2008】（4)《铁路混凝土桥面防水层技术条件》【TB/T2965-2011】（5）《铁路混凝土工程施工技术指南》铁建设［2010］241号（6）《高速铁路桥涵工程施工质量验收标准》【TB/T10752-2010】（7)《铁路混工程施工程施工质量验收标准》【TB10424-2010】(8)《高速铁路桥涵工程施工技术指南》【铁建设［2010］241号】（9)《铁路混凝土工程施工技术指南》【铁建设[2010］241号】1.2 工程概况1.2。
1概况本标段为新建重庆至万州铁路站前工程YWZQ—5标。
本标段线路起讫里程为DK166+177。
35～DK214+398，线路长48.289（短链68。
目录一、编制依据 (2)二、编制范围 (2)三、工程概况 (2)四、施工总体方案 (3)五、工期进度计划及安排 (9)六、桥面系施工工艺 (9)七、资源配置 (17)八、质量保证措施 (17)九、安全保证措施 (19)十、文明施工措施 (20)桥面系施工方案一、编制依据1.新建郑州至焦作城际铁路中标通知书、合同书。
2.国家及河南省地方政府颁布的相关法律、法规、及有关规定。
3.《高速铁路桥涵工程施工质量验收标准》；《高速铁路桥涵工程施工技术指南》；《铁路混凝土工程施工技术指南》；《铁路桥涵施工规范》。
4.国家、铁道部及郑州铁路局颁发的有关铁路工程施工的现行有效规范、标准。
5.施工图纸（2008）8388A。
6.进场后进一步的施工现场详细调查资料。
7、通过踏勘工地从现场调查、采集、咨询所获取的资料；8、我单位拥有的科技成果、工法成果、机械机具设备、管理水平、技术装备以及多年从事铁路桥梁建设所积累的施工经验。
二、编制范围本方案适用于郑焦城际三分部第一架子队施工范围内的桥面系施工。
三、工程概况大沙河特大桥起讫里程为DK59+775.740～DK62+604.450，中心里程为DK61+190.100。
孔跨布置为：2-32m简支箱梁+1-24简支箱梁+11-32简支箱梁+1-（32m+2×48m+32m）连续箱梁+14-32m简支箱梁+2-24m简支箱梁+48-32m简支箱梁+1-24m简支箱梁+4-32m简支箱梁，桥梁全长2828.71m。
东海大道大桥起讫里程为DK66+209.49～DK66+354.91，中心里程：DK66+282.20，桥梁全长145.42m。
孔跨布置：4-32m简支箱梁。
位于焦作市焦作站场内,交通发达，人口稠密，车流量大。
本桥原设计为新月既有框架桥两侧接长，既有框架桥为1-(6+9+6)m框构。
跨东经大道中桥起讫里程为DK66+984～DK67+096.72，中心里程：DK67+040.36，桥梁全长112.72米。
高速铁路桥面附属设施施工方案概述高速铁路桥面附属设施是指在高速铁路桥梁上所设置的附属设施。
其中包括安全防护设施、通信传输设施、供水设施、电力设施等一系列设施，这些设施的设置是为了便于管理和维护，同时也为人员出行提供更加便捷的条件。
本文主要介绍高速铁路桥面附属设施施工方案。
安全防护设施路堤护栏路堤护栏是高速铁路桥面附属设施中不可或缺的一部分，它能够有效地隔离车辆和行人，防止交通事故的发生。
路堤护栏通常选择Q235B钢板制作，厚度为3.5mm，高度为1.2m。
在施工时，需要先在桥梁上钢筋混凝土道面的左右两侧固定路堤护栏的连接件，然后再根据设计图纸的要求将护栏进行安装。
路面标线路面标线是高速铁路桥面附属设施中非常重要的一部分，它不仅可以为行车提供指引，而且还可以起到提醒警示的作用。
在施工时，需要先将路面进行光洁度检测，然后根据设计图纸的要求，进行划线作业。
划线过程中需要采用专业的划线机进行作业，确保划线质量。
路面反光标志路面反光标志是高速铁路桥面附属设施中常用的一种安全防护设施，它能够在夜间或者暴雨天气中提供指引和提醒，同时也可以有效地减少路面反光和眩目现象。
在施工时，需要先在桥面进行作业前进行光洁度检测，然后将路面反光标志进行粘贴。
通信传输设施信号灯信号灯是高速铁路桥面附属设施中常用的一种安全警示设施，它能够为车辆和行人提供指引和提醒。
在施工时，需要先在桥面选择适合的位置进行开挖，然后以单球式信号灯为例，将信号灯的灯柱安装到对应的位置，并进行电缆的敷设和连接。
闭塞信号机闭塞信号机是高速铁路桥面附属设施中关键的一部分，它是保证列车正常运行的基础。
在施工时，需要先在桥面选择适合的位置进行开挖，并安装信号机的各个部分，包括信号灯、信号支架、电缆、箱体等。
在安装完成后，需要进行调试和联调，验证信号系统的正常运行。
供水设施消防设施消防设施是高速铁路桥面附属设施中不可或缺的一部分，它能够保障列车和乘客的安全，同时也能有效地防止火灾。
高速公路桥面附属施工方案1. 引言高速公路是现代交通运输的重要组成部分，桥梁作为高速公路的重要组成部分之一，承载着车辆和行人的通行。
桥面附属设施的施工是保证桥梁正常运行和使用的重要环节。
本文将介绍一种高速公路桥面附属施工方案。
2. 方案概述本方案旨在确保高速公路桥面附属施工安全、高效进行。
主要包含以下几个步骤：1.准备工作：包括施工前的临时交通组织、人员培训、设备调试等。
2.施工过程：具体施工过程包括混凝土浇筑、防水层施工、道路铺设等。
3.施工质量控制：对施工过程进行质量控制和监督，确保施工质量符合相关标准和规范。
4.完工验收：对施工后的桥面附属进行验收，确保施工符合设计要求。
3. 准备工作在进行桥面附属施工前，需要进行以下准备工作：3.1 临时交通组织在施工期间，需要对车辆和行人的交通进行临时组织。
这包括设置交通标志、划定施工区域，并在合适的位置设置临时交通指示牌，引导交通参与者绕行施工区域。
3.2 人员培训施工人员需要经过专门的培训，掌握施工方法和操作规程，了解施工期间的安全注意事项。
3.3 设备调试在施工前，需要对使用的设备进行调试和检查，确保设备功能正常，能够正常完成施工任务。
4. 施工过程在进行高速公路桥面附属施工时，需要按照以下步骤进行：4.1 混凝土浇筑首先，需要进行桥面的混凝土浇筑。
在浇筑前，需要检查模板的平整度和牢固度，确保浇筑出的混凝土平整且均匀。
4.2 防水层施工完成混凝土浇筑后，需要进行防水层的施工。
防水层的材料和施工方法需要符合相关标准和规范。
4.3 道路铺设最后，进行道路的铺设。
道路铺设需要确保道路平整、平坦、无裂缝，以确保车辆的正常行驶。
5. 施工质量控制在施工过程中，需要进行施工质量的控制和监督，以确保施工质量符合相关标准和规范。
具体措施包括：•对混凝土浇筑过程进行监测，确保混凝土的均匀性和密实度。
•对防水层进行检测，确保防水层的材料和厚度符合要求。
•对道路铺设的平整度进行检测，确保道路平整无障碍。

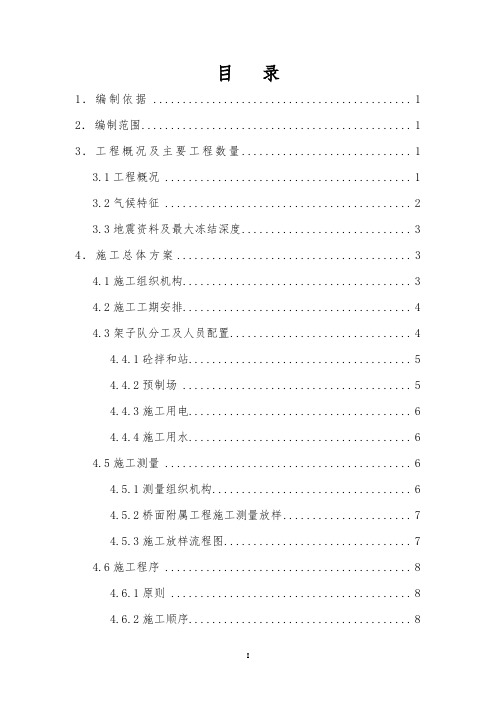

目录1．编制依据 (1)2．编制范围 (1)3．工程概况及主要工程数量 (1)3.1工程概况 (1)3.2气候特征 (2)3.3地震资料及最大冻结深度 (3)4．施工总体方案 (3)4.1施工组织机构 (3)4.2施工工期安排 (4)4.3架子队分工及人员配置 (4)4.4.1砼拌和站 (5)4.4.2预制场 (5)4.4.3施工用电 (6)4.4.4施工用水 (6)4.5施工测量 (6)4.5.1测量组织机构 (6)4.5.2桥面附属工程施工测量放样 (7)4.5.3施工放样流程图 (7)4.6施工程序 (8)4.6.1原则 (8)4.6.2施工顺序 (8)4.6.3测量放线及现场核对 (9)4.6.4工程实施、检测 (9)4.7工程重难点描述 (9)4.7.1挡砟墙、竖墙、遮板施工的平顺性 (9)4.7.2桥面附属工程施工与架梁的交叉作业的协调 (9)5．桥面附属工程施工方案及施工方法 (9)5.1挡砟墙的主要施工方法 (10)5.1.1工艺流程 (10)5.1.2工序施工 (10)5.2遮板主要施工方法 (14)5.2.1遮板预制 (14)5.2.2遮板运输与存放 (16)5.2.3遮板安装 (16)5.3竖墙的主要施工方法 (17)5.4盖板的主要施工方法 (18)5.4.1盖板预制 (18)5.4.2盖板运输与存放 (18)5.4.3盖板安装 (19)5.5防水层的主要施工方法 (20)5.5.1挡砟墙内侧防水层施工 (20)5.5.2挡砟墙外侧防水层施工 (22)5.6伸缩缝施工 (25)5.6.1伸缩缝的安装施工工艺 (26)5.6.2技术要求 (26)5.7吊栏围栏、检查梯施工 (27)6．各项保证措施 (27)6.1文明施工措施 (27)6.1.1管理目标 (27)6.1.2主要措施 (28)6.2确保工程质量的措施 (28)6.2.1质量管理组织机构 (28)6.2.2工程质量保证体系 (29)6.2.3保证工程质量的技术措施 (29)6.2.4保证工程质量的组织措施 (30)6.2.5保证工程质量的思想教育措施 (30)6.2.6保证工程质量的制度措施 (30)6.3安全保障措施 (31)6.3.1安全保证体系 (31)6.3.2安全管理机构 (31)6.3.3安全保障技术措施 (31)6.3.4其他安全保障措施 (33)6.3.5安全应急救援预案 (36)6.3.6突发事故报告、应急措施及处理 (38)6.4工期保证措施 (39)6.4.1保证工期组织措施 (39)6.4.2保证工期劳动管理措施 (39)6.4.3保证工期技术保证措施 (40)6.4.4保证工期物资保障措施 (40)6.4.5保证工期设备保障措施 (40)6.5雨季及暑期的施工安排 (41)6.5.1暑期施工 (41)6.5.2雨季施工 (41)6.6成品及半成品保护措施 (44)6.6.1 推行文明施工教育，落实已完工程保护责任制 (44)6.6.2 加强现场管理，科学组织作业 (44)6.7环境保护措施 (44)6.7.1环境保护组织机构 (45)6.7.2环保、水土保护体系图 (45)6.7.3环境保护和水土保持的管理措施 (45)6.8节能及各类资源管理措施 (46)7.附图 (46)桥面附属设施工程施工方案1．编制依据1.1《高速铁路桥涵工程施工质量验收标准》（TB 10752-2010）；1.2《铁路混凝土工程施工质量验收标准》（TB 10424-2010）；1.3《高速铁路桥涵工程施工技术指南》（铁建设[2010]241号）；1.4《铁路混凝土工程施工技术指南》（铁建设[2010]241号）；1.5《铁路工程基本作业施工安全技术规程》(TB 10301-2009)；1.6《铁路桥涵工程施工安全技术规程》（TB 10303-2009）；1.7青荣铁路桥涵工程相关设计图纸和文件。
