BOSCH报警系统DS7240简易说明书

PRAESIDEO数字公共广播和语音报警系统PRAESIDEO数字公共广播和语音报警系统 | 3公共广播、预定活动、背景音乐播放和语音疏散的最佳选择经过数年考验，性能值得信赖Bosch的PRAESIDEO是一套完整且功能齐全的数字公共广播和紧急语音系统。

该系统在可靠性方面（尤其是在语音疏散应用中）引领整个市场，多年来在世界各地的各种场合中都有出色的表现。

完整的系统Bosch的PRAESIDEO适合大中型公共广播和语音报警场合。

它包括28个动态分配的数字音频通道、数字活动计划和消息管理，可以播放背景音乐(BGM)且覆盖区域的数量几乎不受限制。

整个系统都经过认证，符合有关紧急疏散的所有重要标准。

始终帮助您传播消息通过始终监控系统控制、功放操作、麦克风、扬声器线路完整性和单个扬声器，PRAESIDEO语音疏散系统受到全面监测，可以确保消息完整性。

该系统内置专用冗余且能够自动切换为备用功放，从而确保连续性。

完全可定制的解决方案Bosch的PRAESIDEO是一种高度创新的系统，具备较高的数字集成水平。

定制PRAESIDEO系统时，可以设置额外的特性，从而实现更多功能，如集成数字键盘，以使用访问码，或添加软件驱动接口（如PC呼叫站），以远程管理广播和其他活动。

凭借在全球各地安装的20,000多个系统，Bosch的PRAESIDEO成为了要求苛刻的公共广播和紧急语音疏散场合的首选解决方案。

它是公共广播、预定活动、背景音乐、语音疏散和其他要求功能多样性、一流音质和绝对清晰度的场所的完美选择。

保证公众信息畅通，安全无虞4 | PRAESIDEO数字公共广播和语音报警系统PRAESIDEO通过了EN54-16和ISO 7240-16的认证不间断工作在语音报警系统安装场合，为了确保更高的可靠性和不间断工作（尤其是在紧急情况下），可以将网络配置为“冗余环路”。

这样可确保即使光纤电缆发生物理断裂，系统仍可以正常工作。

OMNEO 接口支持快速生成树协议(RSTP)，可在网络链路出现故障时自动恢复IP音频连接。

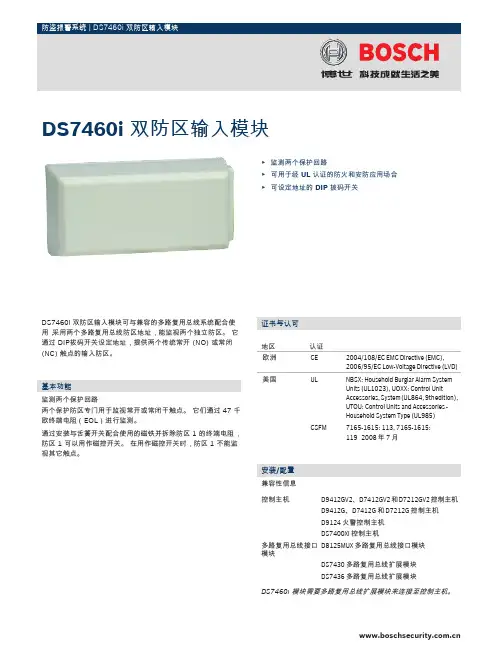

DS7460i 双防区输入模块可与兼容的多路复用总线系统配合使用，采用两个多路复用总线防区地址，能监视两个独立防区。

它通过 DIP拔码开关设定地址，提供两个传统常开 (NO) 或常闭(NC) 触点的输入防区。

基本功能监测两个保护回路两个保护防区专门用于监视常开或常闭干触点。

它们通过 47 千欧终端电阻（EOL）进行监测。

通过安装与舌簧开关配合使用的磁铁并拆除防区 1 的终端电阻，防区 1 可以用作磁控开关。

在用作磁控开关时，防区 1 不能监视其它触点。

证书与认可地区认证欧洲CE2004/108/EC EMC Directive (EMC),2006/95/EC Low-Voltage Directive (LVD)美国UL NBSX: Household Burglar Alarm SystemUnits (UL1023), UOXX: Control UnitAccessories, S ystem (UL864, 9th e dition),UTOU: Control Units and Accessories -Household System Type (UL985)CSFM7165-1615: 113, 7165-1615:119 2008 年 7 月安装/配置兼容性信息控制主机D9412GV2、D7412GV2 和 D7212GV2 控制主机D9412G、D7412G 和 D7212G 控制主机D9124 火警控制主机DS7400Xi 控制主机多路复用总线接口模块D8125MUX 多路复用总线接口模块DS7430 多路复用总线扩展模块DS7436 多路复用总线扩展模块DS7460i 模块需要多路复用总线扩展模块来连接至控制主机。

DS7460i 双防区输入模块▶监测两个保护回路▶可用于经 UL 认证的防火和安防应用场合▶可设定地址的 DIP 拨码开关2防火应用场合对于经 UL 认证的防火安装场合，必须使用常开 (NO) 触点。

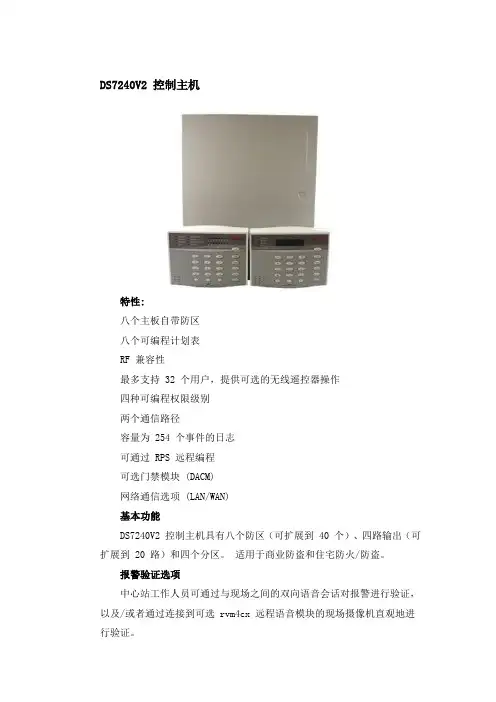

DS7240V2 控制主机特性:八个主板自带防区八个可编程计划表RF 兼容性最多支持 32 个用户，提供可选的无线遥控器操作四种可编程权限级别两个通信路径容量为 254 个事件的日志可通过 RPS 远程编程可选门禁模块 (DACM)网络通信选项 (LAN/WAN)基本功能DS7240V2 控制主机具有八个防区（可扩展到 40 个）、四路输出（可扩展到 20 路）和四个分区。

适用于商业防盗和住宅防火/防盗。

报警验证选项中心站工作人员可通过与现场之间的双向语音会话对报警进行验证，以及/或者通过连接到可选 rvm4cx 远程语音模块的现场摄像机直观地进行验证。

八个主板自带防区DS7240V2 控制主机有八个自带防区。

可以是有线连接扩展防区和无线防区。

可对任何防区进行编程，有 15 个防区功能备选。

DS7240V2 控制主机还允许使用两个电阻对每个传感器回路进行配置。

控制主机将监控每个传感器回路的两个防区，从而提供 16 个主板自带防区。

有线连接扩展防区也具有双防区功能。

对防区的进入和离开延迟时间进行编程时，对于离键盘距离较远的防区，延时可设得稍长一些。

权限级别和 PIN系统支持 32 种个人识别号 (PIN)。

PIN 默认为四位数，但可以选择其它位数：三到七位。

可指定无限数量的主 PIN。

可使用主 PIN 对现有PIN 进行重新编程。

最多可将 PIN 编为四个不同的权限级别，从而限制PIN 对系统进行旁路、测试和撤防。

可本地或远程编程可以通过键盘对系统进行完全编程（需要 DS7447E 或DS7447V2 键盘）。

键盘还有安装程序功能，可快速进入编程菜单。

远程编程软件 (RPS) 是一种基于Windows® 的帐户管理和主机编程及诊断实用程序。

它专门用于在远程（或在本地使用DX4010i Aux Data 针）对 DS7240V2 控制主机进行设置和编程。

LED 和 LCD 键盘支持键盘DS7445i LED 键盘DS7445V2 LED 键盘DS7446KP LCD 键盘DS7447E LCD 键盘DS7447V2 LCD 键盘可在同一 DS7240V2 控制主机系统上混用 LED 和 LCD 键盘。

DS7240简易说明书一、键盘编程进入、退出、恢复出厂设置（1）进入安装编程模式：系统在撤防状态（所有分区）输入安装员密码（出厂值为9876）按#41，键盘显示功能菜单按8，进入键盘编程模式，键盘显示软件版本DS7420 Revision V2.1，并自动跳到地址0000的位置，显示Adr.0000 D=0按7240# 1*进入高级编程状态（2）退出编程模式按#持续3秒，退出编程，数据不保存按*持续3秒，退出编程，数据保存（3）恢复出厂设置在高级编程状态下，输入2944# 1*二、操作说明出厂用户1的密码为1234日期时间设定：#45，输入时间和日期（DD/MM/YY HH:MM），每次断电后重新上电要重新设定时间全部布防：输入密码+按布防键强制布防：输入密码+按布防键2次撤防/解除报警：输入密码+按撤防键旁路防区：按旁路键，输入防区号（1-40）+*进行旁路，按#退出查看报警记录：#40进入查看，按#退出查看系统故障：#42进入查看，按#退出查看防区故障：#48进入查看，按#退出系统测试：按41进行测试，按#退出重置系统：#47或长按复位键三、键盘编程进入高级编程状态后操作，每一个编程地址由4位数字组成（0-9999），每个编程地址都有一个编程值（0-15）。

第二中心：0066-0097,0098-0129（2）设置接收机报告格式（需与接警中心确认具体报告格式，以下以Contact ID格式为例）设置接收机1报告格式：0064# 2*设置接收机2报告格式：0130# 2*[说明] 格式代码定义：1：保留；2：Contact ID；3：SIA 300；4：Basec Pager；7：个人拨号格式；11：SIA 300（带文本）（6）设定警号输出时间地址：1040，编程值：0-15分钟。

（缺省值为6分钟）如果要设置报警输出口1的输出时间小于1分钟，进行下一步操作：编程代码：1047#5*（极性设为“常开，单击低电平（全部延时）”），1048#2*（单击时间基数设为“1秒”）；1049#1*，1050#5*（以15秒为例：两个地址位分别设为1和5）（7）设定电话线故障报警地址：0220，编程值：0-15。

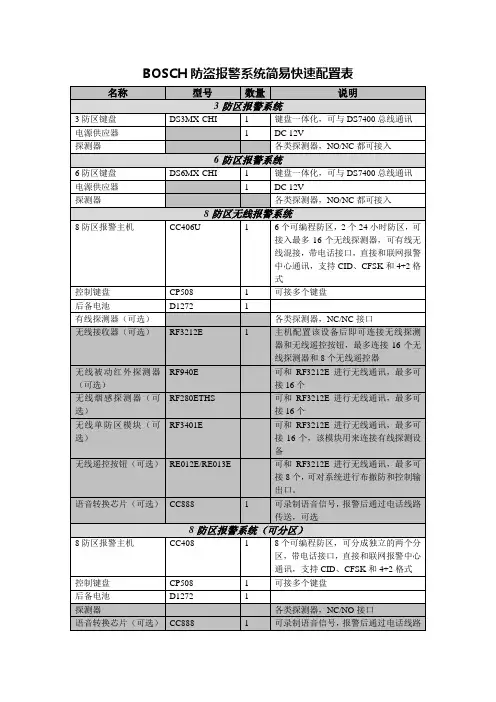

博世报警主机系统的主要一些操作指令博世报警主机系统的主要一些操作指令：1、设防：1234+ON2、撤防：1234+OFF3、进入编程：9876+#+04、退出编程：*按4秒5、恢复出厂值：4058+01编程主要内容：1、综合地址：0000+152、防区编程：0001+21（即时）、0002+22（24小时防区）3、防区表：9号防区：0039（01-为即时防区）、010防区：0040（02-为24小时防区）对应的表格是：009（0039）、010（0040）、011（0041）、012（0042）、0013（0043）等4、防区特性：0419：11（代表是第009和010防区对应的是八防区模块还是单路模块，如添入1则对应是八防区模块，填人0则对应是主板自带防区或单路模块）对应的表格是：009-010（0419）、011-012（0420）、013-014（0421）、015-016（0422）5、取消接地检测：2732+00-------------------------------------------------------------进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。

然后再对应下面的情况，对号入座。

第一种情况：用户只使用本机的八个防区。

（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。

例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。

9876#0à 0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）退出编程。

<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。

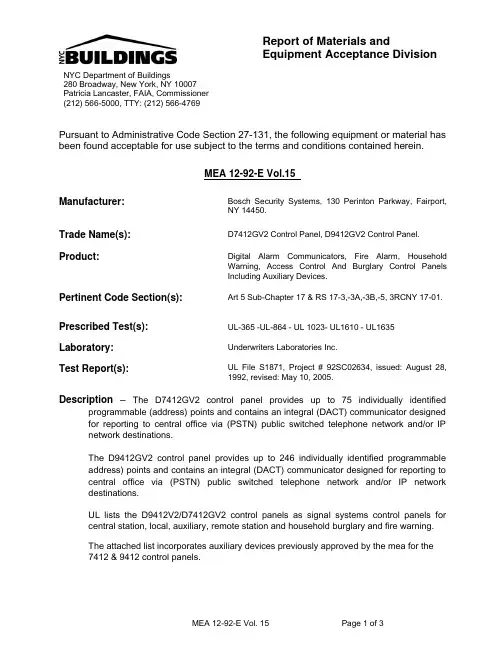

NYC Department of Buildings280 Broadway, New York, NY 10007Patricia Lancaster, FAIA, Commissioner (212) 566-5000, TTY: (212) 566-4769Report of Materials and Equipment Acceptance DivisionPursuant to Administrative Code Section 27-131, the following equipment or material has been found acceptable for use subject to the terms and conditions contained herein.MEA 12-92-E Vol.15Manufacturer:Bosch Security Systems, 130 Perinton Parkway, Fairport,NY 14450.Trade Name(s):D7412GV2 Control Panel, D9412GV2 Control Panel.Product:Digital Alarm Communicators, Fire Alarm, HouseholdWarning, Access Control And Burglary Control PanelsIncluding Auxiliary Devices.Pertinent Code Section(s):Art 5 Sub-Chapter 17 & RS 17-3,-3A,-3B,-5, 3RCNY 17-01. Prescribed Test(s):UL-365 -UL-864 - UL 1023- UL1610 - UL1635 Laboratory:Underwriters Laboratories Inc.Test Report(s):UL File S1871, Project # 92SC02634, issued: August 28,1992, revised: May 10, 2005.Description – The D7412GV2 control panel provides up to 75 individually identified programmable (address) points and contains an integral (DACT) communicator designed for reporting to central office via (PSTN) public switched telephone network and/or IP network destinations.The D9412GV2 control panel provides up to 246 individually identified programmable address) points and contains an integral (DACT) communicator designed for reporting to central office via (PSTN) public switched telephone network and/or IP network destinations.UL lists the D9412V2/D7412GV2 control panels as signal systems control panels for central station, local, auxiliary, remote station and household burglary and fire warning.The attached list incorporates auxiliary devices previously approved by the mea for the7412 & 9412 control panels.These are additionally shown as approved by UL as part of the listing for the 7412GV2 & 9412GV2 control panels.A ABCD F GBOSCH #DESCRIPTION UL FILE #REV DATE PAGE #PRIOR APPROVAL1. 0928DUAL PHONE LINE MODULATOR S1871 V4 S 92005-5-10312-92-E VOL. V2. 08109ENCLOSURE S1871 V4 S 92005-5-102582-85-SA(4-22-86)3. 01255KEYPAD S1871 V4 S 91992-08-281612-92-E VOL. IV4. 01260KEYPAD S1871 V4 S 91992-08-281612-92-E VOL. VII5. 01256FIRE COMMAND CENTER S1871 V4 S 91992-08-281612-92-E-VOL V6. 08128D8 ZONE INTERFACE TRANSDUCER S1871 V4 S 91992-08-283582-85-SA(4-22-86)7. D125B POWERED LOOP INTERFACE MODULE S1871 V4 S 92005-5-103582-85-SA(4-22-86)8. D129DUAL CLASS A MODULE S1871 V4 S 92005-5-103582-85-SA( 4-22-86)9. D192C/G BELL CIRCUIT SUPERVISION MODULE S1871 V4 S 92005-5-103582-85-SA(4-22-86)10. D8122DERIVED CHANNEL TERMINAL UNIT S1871 V4 S 92005-5-103582-85-SA(4-22-86)11. D8125ZONE EXPANSION INTERFACE S1871 V4 S 92005-5-103582-85-SA( 4-22-86)12. D8129OCTO-RELAY MODULE S1871 V4 S 92005-5-103582-85-SA((3-7 -89))13. 08130RELEASE MODULE S1871 V4 S 92005-5-103582-85-SA( (3-7-89))14. D8132BATTERY CHARGER MODULE S1871 V4 S 92005-5-103582-85-SA((3-7-89))MODULE S1871 V4 S 92005-5-103582-85-SA((3-7-89))15. D9127UIT TRANSPONDER-POPIT16. D113BATTERY SUPERVISION MODULE S1871 V4 S 92005-5-102412-92-E VOL. VII17. 08004SPECIAL TRANSPONDER ENCLOSURE S1871 V4 S 92005-5-103582-85-SA(4-22-86)18. 0130/0133RELAY MODULE S1871 V4 S 92005-5-10312-92-E VOL. II19. D9131A PRINTER INTERFACE MODULE S1871 V4 S 92005-5-10312-92-E VOL. II20. 0185REVERSE POLARITY MODULE S1871 V4 S 91992-08-281312-92-E VOL. VII21. DX4020NETWORK INTERFACE MODULE S1871 V4 S 92005-5-10312-92-E VOL. XIII22. C900TTL-E NETWORK MODULE S1871 V4 S 92005-5-102412-92-E VOL. XIIIPursuant to “Promulgation of the Rules relating to Material and Equipment Application Procedures” dated November 5, 1992, the Bureau of Fire Prevention has no objection letter dated December 1, 2005, F.P. Index No. 0511037A.Terms and Conditions: That the above units are accepted on condition that:1. All uses, configurations, arrangements and functions, application and installationsshall comply with the provisions of New York City Buildings Code, specificallySubchapter 17, and Reference Standard 17-3, 17-3A, 17-3B, 17-3C and 17-5.Further, the installation shall be in accordance with the manufacturer'srecommendation and UL standard.2. The above referenced Fire Alarm Control Unit must provide for fail-safe operation.This feature must assure that control of doors, locks, ventilation fans, and elevatorrecall will not be rendered inoperable in the event of a fire or power failure.3. The control unit when used with central office communicator or a transmitter, theinstallation and operation of the equipment and devices shall comply with 3RCNY§ 17-01. It shall have the capability of transmitting separate and distinct signals toindicate manual pull station alarm, automatic detection alarm, sprinkler waterflowalarm, supervisory signal indications and trouble indications.4. The connection of security/burglar devices and equipment to the fire alarm controlunit is prohibited. A sign must be provided to indicate same.5. Installation of pre recorded evacuation messages in the fire alarm control unitwould require a prior approval from the Department.6. All enclosing cases for the above fire alarm panels shall be painted red in color.7. The above referenced fire alarm panels shall be used only with listed andaccepted/approved accessories with which the compatibility has been determined to be acceptable by the Engineer of Record or a UL test report.All shipments and deliveries of such equipment shall be provided with a metal tag suitably placed, certifying that the equipment shipped or delivered is equivalent to that tested and accepted for use, as provided for in Section 27-131 of the Building Code.。

DS7240简易说明书一、键盘编程进入、退出、恢复出厂设置（1）进入安装编程模式：系统在撤防状态（所有分区）输入安装员密码（出厂值为9876）按#41，键盘显示功能菜单按8，进入键盘编程模式，键盘显示软件版本DS7420 Revision V2.1，并自动跳到地址0000的位置，显示Adr.0000 D=0按7240# 1*进入高级编程状态（2）退出编程模式按#持续3秒，退出编程，数据不保存按*持续3秒，退出编程，数据保存（3）恢复出厂设置在高级编程状态下，输入2944# 1*二、操作说明出厂用户1的密码为1234日期时间设定：#45，输入时间和日期（DD/MM/YY HH:MM），每次断电后重新上电要重新设定时间全部布防：输入密码+按布防键强制布防：输入密码+按布防键2次撤防/解除报警：输入密码+按撤防键旁路防区：按旁路键，输入防区号（1-40）+*进行旁路，按#退出查看报警记录：#40进入查看，按#退出查看系统故障：#42进入查看，按#退出查看防区故障：#48进入查看，按#退出系统测试：按41进行测试，按#退出重置系统：#47或长按复位键三、键盘编程进入高级编程状态后操作，每一个编程地址由4位数字组成（0-9999），每个编程地址都有一个编程值（0-15）。

第二中心：0066-0097,0098-0129（2）设置接收机报告格式（需与接警中心确认具体报告格式，以下以Contact ID格式为例）设置接收机1报告格式：0064# 2*设置接收机2报告格式：0130# 2*[说明] 格式代码定义：1：保留；2：Contact ID；3：SIA 300；4：Basec Pager；7：个人拨号格式；11：SIA 300（带文本）（6）设定警号输出时间地址：1040，编程值：0-15分钟。

（缺省值为6分钟）如果要设置报警输出口1的输出时间小于1分钟，进行下一步操作：编程代码：1047#5*（极性设为“常开，单击低电平（全部延时）”），1048#2*（单击时间基数设为“1秒”）；1049#1*，1050#5*（以15秒为例：两个地址位分别设为1和5）（7）设定电话线故障报警地址：0220，编程值：0-15。

APAW.S1871indicated in the instructions, wiring diagram.Control unit subassemblies, Models D2212B, D2212BE, followed by suffix "LC".Control unit accessories, keypads, Models D202A, D220A, D222A, D223A, may be suffixed by TD; Models D621, D621B, D621W, D623,D623B, D623W, D625, D625B, D625W for use with control panels indicated in the installation instructions.Models D720 and D1255, may be followed by suffixes R, TD or W, for use with control panels indicated in the installation instructions (covered under File S5579); Models D1260, D1260B, D1260R, D1260W, D1260BLK.Control unit subassembly, Model ICP-SDI-9114, for use with control panels and keypads indicated in the installation instructions.Control unit accessories, Models D133, D134 relay modules.Control unit accessory, Model D208 zone expansion module.Control unit subassembly, Model D208LC zone expansion module.Control unit accessories, Models D9210B, D9210BC, D9210BLC access control modules. (Covered under File S5579).Control unit accessories, Models SK-820 Data Repeater, SC9002 Printer (Covered under S5579).Control unit modules, Models SC-4000D, SC-4000DSC, SC-4000 Guard Unit RF transmitters (Covered under S5579).Control unit subassembly, Model LS-500 Line Simulator, Ethernet Module, Model B420 (Covered under S5579).Control unit accessory, Network Interface Module, Model DX4020 (covered under File S5579).Control unit subassembly, GPRS/GSM IP Communicator, Model ITS-DX4020-G (+8).Communicator interface module, Model B450(+12).Control unit accessories, printer interface, Model D9131A. For use with Radionics products where referenced in the installation instructions. Control unit subassemblies, Models D6412LC, D6412M, D4412LC, D4412M, DX2010, DX3010.Control unit subassembly, Ethernet Module, Model B420 (++)(Covered under S5579).Control unit accessory, RF Receiver, Model RF3224. Suitable for use with transmitters indicated in the installation instructions.Models D4412, D4412LT, D6412, D6412LT. For all applications, the Model D8108A or D8108AH, attack resistant enclosure and a Listed local sounding device are required. Suitable for use with Models D621, D621W, D623, D623W, D625, D625W Command Centers. The units may include Listed modules and subassemblies referenced in the manufacturer's operation, installation manual. Suitable for bank safe and vault applications when used in conjunction with the Listed Model S110 Electronic Sounding Device by Rothenbuhler Engineering.Control unit subassembly, C900V2+ dialer capture module.Enclosure, Model ULPS (++).Computer, Model B-010 (+2) for use with receiver model D6600.Monitor, Model B-008 (+3).Digital alarm communicator receiver, Model 6100IPv6. The Model 6100IPv6 Connettix Receiver is suitable for use as a commercial DACR and PSDN communicator.Control unit accessory, Model ISW-D8125CW-V2 (+7) wireless Interface module for use with separately Listed ISW-EN-4200 Wireless Inovonics RF Receiver. Compatible with control panels D9412GV3/D7412GV3/D7212GV3, D9412GV2/D7412GV2, D7212GV2.Subassembly, Model B46 Communicator Status Indicator (+17).Model B465 Connettix Universal Dual Path Communicator (+17).+ - Complementary Listed to AMCX, AMCX7, UTOU, UTOU7, NBSX, NBSX7, APAW7, APOU, APOU7.++ - Complementary Listed to ALVY, AMCX, AOTX, APOU, NBSX, UOXX, UTOU.(+2) - Complementary Listed to UOJZ, UOJZC, AMCX7, APAW7, APOU, APOU7.(+3) - Complementary Listed to UOXX, UOXXC, AMCX7, APAW7, APOU, APOU7.(+4) - Complementary Listed to AMCX, AMCX7, APAW7.(+5) - Suitable for Encrypted Line Security when employing Listed Models DX4020 or C900V2 via PSDN only.(+6) - Complementary Listed to UOJZ, AMCX, APOU, ALVY, AOTX, NBSX, UTOU.(+7) Complimentary Listed to APOU, AMCX, UTOU, AOTX, NBSX.(+8) Complimentary Listed to UOJZ, AMCX, UTOU, NBSX, APOU.(+9) Complimentary Listed to UOJZ, APOU, AMCX, APAW, ALVY, AOTX, UTOU, NBSX, AMTB, ANET, Suitable for Encrypted Line Security when employing Listed Models DX4020 or C900V2 via PSDN only.(+10) Complimentary Listed to UOJZ, APOU, AMCX, APAW, ALVY, AOTX, UTOU, NBSX, AMTB, ANET, Suitable for Encrypted Line Security when employing Listed Models DX4020 or C900V2 via PSDN only.(+11) Complimentary Listed to APOU, APOU7, AMCX, AMCX7, AOTX, AOTX7, APAW7, UTOU, UTOU7, NBSX, NBSX7, AMTB, ANET.(+12) Complementary Listed to UOJZ, AMCX, AMCX7, APAW7, APOU, APOU7, AOTX, AOTX7, UTOU, NBSX, AMTB, ANET.(+13) Complementary Listed under AMCX, AMCX7, AMTB (ANSI/SIA CP-01-2010), ANET, AOTX, AOTX7, APAW7, APOU, APOU7, NBSX, NBSX7, UTOU, UTOU7.(+14) Complementary Listed under AMCX, AMCX7, AMTB, ANET, AOTX, ATOX7, APAW7, APOU, APOU7, NBSX, NBSX7, UTOU, UTOU7, UOJZ, ANSI/SIA CP-01-2010.(+15) Complementary Listed under AMCX, AMTB, ANET, AOTX, APOU, NBSX, UTOU, ANSI/SIA CP-01-2010.(+16) Complimentary Listed to APOU, APOU7, AMCX, AMCX7, AOTX, AOTX7, APAW7, UOJZ, UTOU, UTOU7, NBSX, NBSX7, AMTB, ANET.(+17) Complementary Listed under AMCX, AMCX7, AMTB, ANET, AOTX, ATOX7, APAW7, APOU, APOU7, NBSX, NBSX7, UTOU, UTOU7, UOXX, ANSI/SIA CP-01-2010.Model StandardLineSecurityEncryptedLineSecurityNo LineSecurityConditions andNotesD6600 Netcom Receiver X——when used with compatible control unitD6600 Netcom Receiver—X—when used with a compatible control unit and ListedModel DX4020 Network Interface Module or the Listedmodel C900V2 Dialer Capture Module along with theD6680 network adapter.D6500 Digital AlarmCommunicator Receiver——X—D7412, D9412GV2, D7412GV2,D7212GV2, D9412GV3,D7412GV3, D7212GV3 DACTUnitsX———B3512, B4512, B5512 Control Units X——With onboard IP connection, B426 module, B440,B441, B442 or B443 cellular communication modulewith Bosch Listed D6600 or D6100IPv6B8512G(+16), B8512G-E (+16), B9512G (+16), B9512 (+16)—X—With onboard IP connection, B426 module, B440,B441, B442 or B443 cellular communication modulewith Bosch Listed D6600 or D6100IPv6B3512, B4512, B5512 ControlUnits——X When using B430 DACT communication moduleB8512G(+16), B8512G-E(+16), B9512G (+16), B9512(+16)——X When using B430 DACT communication moduleD7412, D9412GV2, D7412GV2, D7212GV2, D9412GV3,D7412GV3, D7212GV3 DACT Units —X—when used with Listed Models DX4020 or C900V2 viaPSDN onlyD2212B, D2212BE(may be followed by suffix "LT") Control Units —X—when used with Listed model C900V2 Dialer CaptureModule for use with receivers as indicated in theinstallation instructionsD4412, D4412LT, D6412, D6412LT Control Units —X—when used with the model C900V2 dialer capturemodule for use with receivers as indicated in theinstallation instructionsD6100IPv6 Digital AlarmCommunicator Receiver—X——ITS-DX4020-G X X—When used with Bosch control panels, modelsD9412GV2, D7412GV2, D7212GV2, D9412GV3,D7412GV3, D7212GV3, and Bosch receivers, modelsD6600 and D6100I.Trademark and/or Tradename: "Safecom"。

Dx7400常用调试说明DX7400报警主机的编程并不是很复杂。

在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。

编程前请认真阅读说明书，正确的接好连线。

（正确接好连线是编好程序的前提）。

如果是第一次使用DX7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。

一、正常布防：密码（1234）+“布防”键。

二、撤防和消警：密码（1234）+“撤防”键。

三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。

六、如何填写数据：DX7400主机的编程地址一定是四位数，地址的数据一定是两位数。

进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DX7400Adr=后面的就是要写上去的四位数的地址。

输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。

（出厂值，可以通过编程改变的），然后自动跳到下一个地址。

如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。

七、确定防区的功能：（地址是 0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。

其中01代表延时防区；03代表即时防区；07代表24小时防区。

（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是 0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。
