BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案

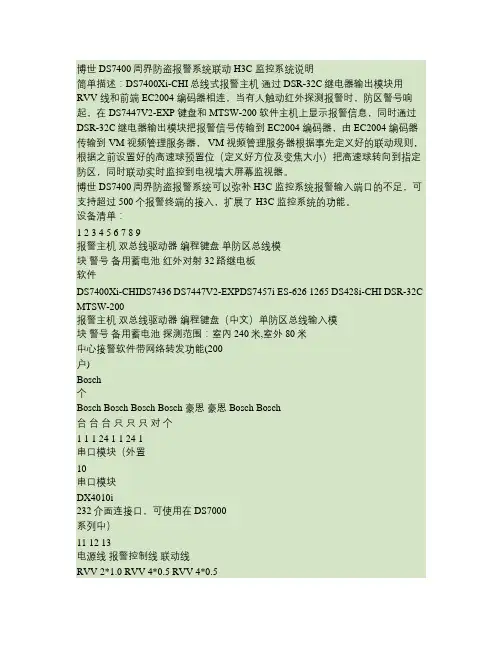

博世DS7400周界防盗报警系统联动H3C 监控系统说明简单描述：DS7400Xi-CHI总线式报警主机通过DSR-32C继电器输出模块用RVV 线和前端EC2004 编码器相连，当有人触动红外探测报警时，防区警号响起，在DS7447V2-EXP 键盘和 MTSW-200 软件主机上显示报警信息，同时通过DSR-32C继电器输出模块把报警信号传输到EC2004 编码器，由EC2004 编码器传输到VM 视频管理服务器， VM 视频管理服务器根据事先定义好的联动规则，根据之前设置好的高速球预置位（定义好方位及变焦大小）把高速球转向到指定防区，同时联动实时监控到电视墙大屏幕监视器。

博世DS7400周界防盗报警系统可以弥补H3C 监控系统报警输入端口的不足，可支持超过500个报警终端的接入，扩展了H3C 监控系统的功能。

设备清单：1 2 3 4 5 6 7 8 9报警主机双总线驱动器编程键盘单防区总线模块警号备用蓄电池红外对射 32路继电板软件DS7400Xi-CHIDS7436 DS7447V2-EXPDS7457i ES-626 1265 DS428i-CHI DSR-32C MTSW-200报警主机双总线驱动器编程键盘（中文）单防区总线输入模块警号备用蓄电池探测范围：室內240米,室外80米中心接警软件带网络转发功能(200户)Bosch个Bosch Bosch Bosch Bosch 豪恩豪恩 Bosch Bosch台台台只只只对个1 1 1 24 1 1 24 1串口模块（外置10串口模块DX4010i232介面连接口，可使用在DS7000系列中）11 12 13电源线报警控制线联动线RVV 2*1.0 RVV 4*0.5 RVV 4*0.5米米米7500 7500 2400Bosch个1拓扑图：DS7400Xi-CHI总线式报警主机是一款性能优异、功能强大、操作简便、稳定可靠的大型总线式系统主机，该产品被广泛应用在保安监控、周界防范、小区家庭联网报警等项目中，受到广大用户和工程商的好评。

BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案要点1.强大的报警处理能力：DS7400XI主机配备了先进的报警处理器，能够实时监测和处理多种类型的报警信号。

它支持多种传感器和控制器的连接，如红外线探测器、玻璃破碎探测器、门禁系统等，可以根据需要进行扩展和个性化设置。

2.网络化管理：DS7400XI主机采用了高速的总线通信技术，可以与其他智能设备和系统进行联动，实现整体的安全管理。

通过互联网和局域网，用户可以随时远程监控和控制报警系统，方便快捷。

4.全面的防护功能：DS7400XI主机具有多重防护功能，能够及时发现并处理各种潜在的安全风险。

它可以监测入侵、火灾、气体泄漏等各种危险信号，并及时向用户发出报警，防止损失扩大。

5.可靠的备份和故障恢复功能：DS7400XI主机具备多重备份和故障恢复机制，确保系统的稳定性和可靠性。

它支持数据自动备份和恢复，同时还具备电池备份，即使在停电情况下也能正常运行。

6.灵活的扩展性：DS7400XI主机具有良好的可扩展性，可以根据用户的需求进行灵活的系统配置和扩展。

用户可以根据自己的安全需求，增设更多的传感器和控制器，扩大系统的覆盖范围和监测能力。

总之，BOSCH博世总线制报警主机DS7400XI智能防盗报警系统是一种功能强大、可靠性高的安全控制设备，能够提供全面的报警监控和防护功能。

它的解决方案包括强大的报警处理能力、网络化管理、丰富的报警方式、全面的防护功能、可靠的备份和故障恢复功能，以及灵活的扩展性。

用户可以根据自己的需求进行定制化设置，实现个性化的安全管理和防护措施。

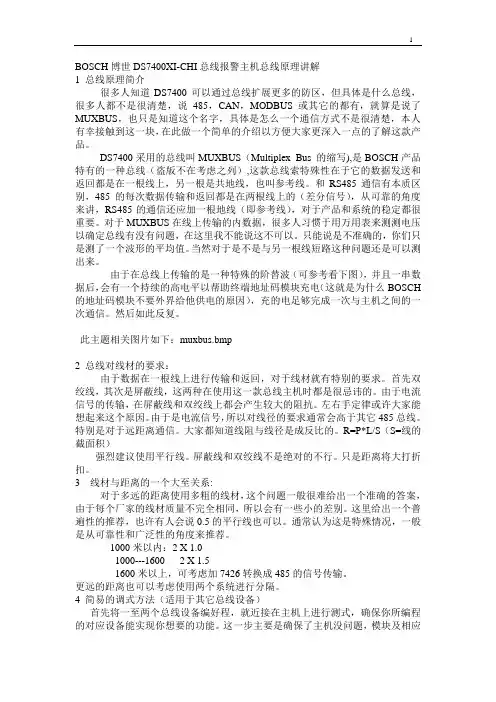

BOSCH博世DS7400XI-CHI总线报警主机总线原理讲解1 总线原理简介很多人知道DS7400可以通过总线扩展更多的防区，但具体是什么总线，很多人都不是很清楚，说485，CAN，MODBUS或其它的都有，就算是说了MUXBUS，也只是知道这个名字，具体是怎么一个通信方式不是很清楚，本人有幸接触到这一块，在此做一个简单的介绍以方便大家更深入一点的了解这款产品。

DS7400采用的总线叫MUXBUS（Multiplex Bus 的缩写),是BOSCH产品特有的一种总线（盗版不在考虑之列）,这款总线索特殊性在于它的数据发送和返回都是在一根线上，另一根是共地线，也叫参考线。

和RS485通信有本质区别，485的每次数据传输和返回都是在两根线上的（差分信号），从可靠的角度来讲，RS485的通信还应加一根地线（即参考线），对于产品和系统的稳定都很重要。

对于MUXBUS在线上传输的内数据，很多人习惯于用万用表来测测电压以确定总线有没有问题，在这里我不能说这不可以。

只能说是不准确的，你们只是测了一个波形的平均值。

当然对于是不是与另一根线短路这种问题还是可以测出来。

由于在总线上传输的是一种特殊的阶替波（可参考看下图），并且一串数据后，会有一个持续的高电平以帮助终端地址码模块充电（这就是为什么BOSCH 的地址码模块不要外界给他供电的原因），充的电足够完成一次与主机之间的一次通信。

然后如此反复。

此主题相关图片如下：muxbus.bmp2 总线对线材的要求：由于数据在一根线上进行传输和返回，对于线材就有特别的要求。

首先双绞线，其次是屏蔽线，这两种在使用这一款总线主机时都是很忌讳的。

由于电流信号的传输，在屏蔽线和双绞线上都会产生较大的阻抗。

左右手定律或许大家能想起来这个原因。

由于是电流信号，所以对线径的要求通常会高于其它485总线。

特别是对于远距离通信。

大家都知道线阻与线径是成反比的。

R=P*L/S（S=线的截面积）强烈建议使用平行线。

周界入侵报警系统解决方案目录一、系统综述 (3)二、系统配置 (4)2.1 前端探测器 (4)2.2 前端控制与数据存储设备配置 (4)2.3 系统管理和控制配置 (4)三、系统功能 (4)3.1 系统控制 (4)3.2 报警监视, 显示和事件日志 (5)四、系统结构 (5)4.1 键盘功能 (5)4.2 报警管理中心功能 (6)五、设备技术参数 (6)5.1 报警主机DS7400Xi-CHI (6)5.2 DS7447E-CN 控制键盘 (9)5.3 DS7436 双回路总线驱动器 (10)5.4 DS7457i -CHI 单防区输入模块 (10)5.5 DSR-32C 三十二路继电器模块 (11)5.6 DX4010V2 USB/RS-232接口模块 (12)5.7 报警管理软件MTSW (12)5.8 紧急报警按钮 (13)5.9 室外相对式双光束红外线探测器 (14)本方案中周界入侵报警系统包含总线制报警主机，总线式输入模块，室外相对式双光束红外线探测器、和继电器输出模块等。

室外相对式双光束红外线探测器保护重点是防止有人非法翻越围墙，这些围墙只要有人非法闯入，或者用户触发红外线探测器，设备即会产生报警，报警信号经过总线式输入模块处理后通过系统总线传回至控制中心报警主机，报警主机会按照预先设定的程序通过系统总线迅速传输至前端现场控制总线式输入/输出模块进行联动，启动相应报警点的声光报警器，与此同时控制中心报警管理软件会自动调出电子地图显示报警确切位置，方便中心值班人员及时查看警情事件及报警方位等信息。

入侵报警系统还可以与视频监控系统联动。

当有警情发生时控制中心报警管理软件会自动控制继电器输出模块，将相应报警点信号传输至视频监控系统，实现视频监控管理软件自动弹出相应报警点的监控视频画面。

系统具有防破坏功能，在报警线路被切断或短路，入侵探测器被破坏等情况下均能有效报警。

各子系统配备UPS应急电源，在市电交流电断电2个小时的情况下，系统仍然能够可靠运行。

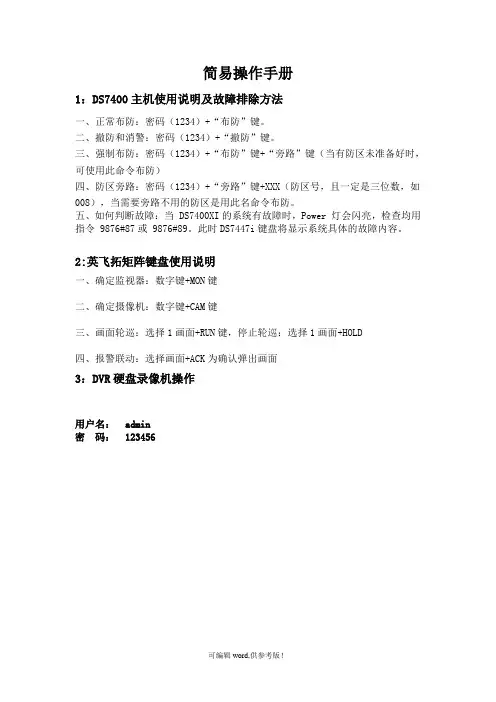

简易操作手册
1：DS7400主机使用说明及故障排除方法
一、正常布防：密码（1234）+“布防”键。

二、撤防和消警：密码（1234）+“撤防”键。

三、强制布防：密码（1234）+“布防”键+“旁路”键（当有防区未准备好时，可使用此命令布防）
四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如
008），当需要旁路不用的防区是用此名命令布防。

五、如何判断故障：当 DS7400XI的系统有故障时，Power 灯会闪亮，检查均用指令 9876#87或 9876#89。

此时DS7447i键盘将显示系统具体的故障内容。

2:英飞拓矩阵键盘使用说明
一、确定监视器：数字键+MON键
二、确定摄像机：数字键+CAM键
三、画面轮巡：选择1画面+RUN键，停止轮巡：选择1画面+HOLD
四、报警联动：选择画面+ACK为确认弹出画面
3：DVR硬盘录像机操作
用户名： admin
密码： 123456
查看录像：点击“回放”——“选择通道”——“选择日期”——点击开始即可查看录像
【此文档部分内容来源于网络，如有侵权请告知删除，本文档可自行编辑和修改内容，感谢您的支持！】。

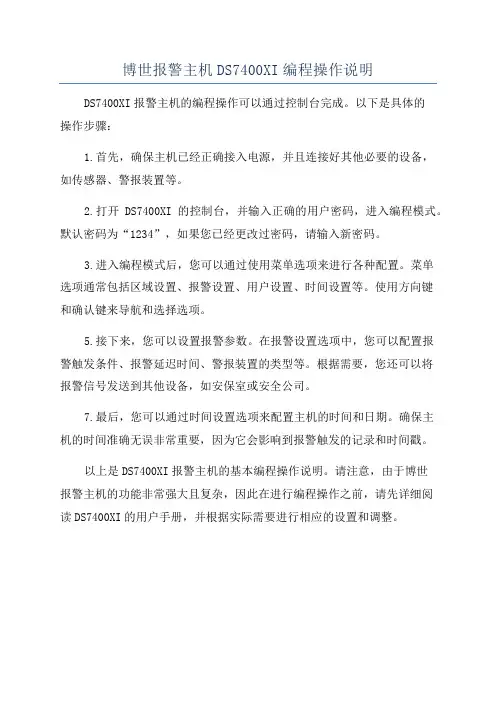

博世报警主机DS7400XI编程操作说明
DS7400XI报警主机的编程操作可以通过控制台完成。

以下是具体的
操作步骤：
1.首先，确保主机已经正确接入电源，并且连接好其他必要的设备，
如传感器、警报装置等。

2.打开DS7400XI的控制台，并输入正确的用户密码，进入编程模式。

默认密码为“1234”，如果您已经更改过密码，请输入新密码。

3.进入编程模式后，您可以通过使用菜单选项来进行各种配置。

菜单
选项通常包括区域设置、报警设置、用户设置、时间设置等。

使用方向键
和确认键来导航和选择选项。

5.接下来，您可以设置报警参数。

在报警设置选项中，您可以配置报
警触发条件、报警延迟时间、警报装置的类型等。

根据需要，您还可以将
报警信号发送到其他设备，如安保室或安全公司。

7.最后，您可以通过时间设置选项来配置主机的时间和日期。

确保主
机的时间准确无误非常重要，因为它会影响到报警触发的记录和时间戳。

以上是DS7400XI报警主机的基本编程操作说明。

请注意，由于博世
报警主机的功能非常强大且复杂，因此在进行编程操作之前，请先详细阅
读DS7400XI的用户手册，并根据实际需要进行相应的设置和调整。

防盗报警系统一、概述根据用户对防盗报警系统的技术描述及功能要求，我们选用了DS7400Xi-CHi总线型报警控制系统。

报警子系统主要由紧急按钮、三技术微波被动红外探测器、玻璃破碎探测器，脚挑开关、室外四光束主动红外对射探测器、报警控制主机、控制键盘、防区地址编码器、警号、报警电子地图管理软件、电脑组成。

各报警点可以任意分区，控制其集体或单独布撤防，在电脑上对各报警进行实时监控，该子系统采用先进、成熟的传感技术和信号分析技术，对企图实施各种犯罪行为的罪犯实施打击控制，以确保大厦内工作人员的安全前端探测器负责探测人员的非法入侵，同时向报警控制中心发出报警信号。

报警控制中心由报警主机及报警管理软件组成。

发生异常情况时发出声光报警，同时联动监控系统、楼宇自动化系统实现现场的灯光控制及视频保存记录。

本系统的基本特点：◆成熟先进的技术◆高安全性和高可靠性◆快速的响应时间◆开放的模块化结构的硬件◆系统使用已在国内数千项同类工程中得到应用的、成熟的设备。

◆系统设计已考虑容量冗余度，如控制主机，防区扩展模块，设备输出端口，传输线路等◆对用户的开放性强◆易扩展◆实时性强二、系统设计依据◆ GT/T70-94《安全防范工程费用概预算编制办法》◆ GB/T166572-1996《防盗报警中心控制台》◆ GB/T16677-1996《报警图像信号有线传输装置》◆ GB50198-94 《民用闭路监视电视系统工程技术规范》◆ GA308-2001 《安全防范系统验收规则》◆ GA/T74-2000 《安全防范系统通用图形符号》◆ GA/T75-94 《安全防范工程程序与要求》◆ GB/T50314-2000 《智能建筑设计标准》◆ JGJ/T16-92《民用建筑电气设计规范》◆ G8J32-82《电气装置安装工程施工及验收规范》◆ GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》◆ GB/T50312-2000 《建筑与建筑群综合布线系统工程设计规范》◆ GA/T367-2001 《入侵报警系统技术要求》◆ GB 10408.1-2000 《入侵探测器第一部分：通用要求》◆ GB 10408.4-2000 《入侵探测器第四部分：主动红外入侵探测器》◆ GB15207-94 《视频入侵报警器》◆ GB16796-1997 《安全防范报警设备安全要求和实验方法》◆GA 379.1到.10-2002 《报警传输系统串行数据接口的信息格式和协议第1到9部分》◆其它相关标准、规范三、系统设计原则本系统的设计和实施的过程中，将始终遵循如下基本原则：1、实用性设计本系统，应首先考虑能满足本项目之防范系统的功能要求和实际应用的需要。

专业传输BOSCH博世总线数据的光端机，性能稳定，应用过多个周界经典案例，延长总线不受距离限制。

DS7400主机通过DS7426将MUX总线转换成485总线后传输，再接上HK-7426光端机用来传输N公里后，再通过另外一个DS7426将485总线转换回MUX总线，就可以接DS7457I等地址码模块设备了，这样就不受距离限制了。

（值的特别说明的是转换后的485总线不是简单意义上的半双工485和全双工485，普通的485协议光端机是不能支持的，因为转换后的485协议不是标准的485协议）HK-7426 BOSCH博世DS7400XI DS7426MUX/RS485总线数据传输光端机专业传输BOSCH博世总线数据的光端机，性能稳定，应用过多个周界经典案例，延长总线不受距离限制。

DS7400主机通过DS7426将MUX总线转换成485总线后传输，再接上HK-7426光端机用来传输N公里后，再通过另外一个DS7426将485总线转换回MUX总线，就可以接DS7457I等地址码模块设备了，这样就不受距离限制了。

（值的特别说明的是转换后的485总线不是简单意义上的半双工485和全双工485，普通的485协议光端机是不能支持的，因为转换后的485协议不是标准的485协议）BOSCH博世DS7400XI-CHI大型总线制报警主机（最大可扩展到248防区），搭配ALEPH艾礼富主动红外对射探测器组成的周界安全防范系统是安防系统中性价比和稳定性等最常见的组合方式。

（常用型号如下：DS7400XI-CHI总线制报警主机、DS7447液晶键盘、DS7430、DS7436总线驱动器、DS7457单防区地址模块、DS7425总线分离隔离器、DS7426MUX/RS485总线转换模块即总线延伸器、HK-7426报警总线传输数据光端机、BOSCH和ALEPH主动红外对射探测器）DS7400XI报警主机通过DS7430单总线驱动器或DS7436双总线驱动器扩展出来的MUX总线在非屏蔽，非双绞线RVV2*1.0能够传输1.5公里左右，2*1.5线径下DS7400总线可以走1.8公里。

BOSCH博世总线制报警主机DS7400XI智能防盗报警系统
解决方案
首先，DS7400XI可以连接多种不同类型的传感器和控制器，如红外
探测器、门禁控制器、烟雾报警器等，实现对多种安全事件的监测和响应。

这些传感器和控制器通过总线技术与主机连接，可以实现双向通信和数据
交换，从而提高系统的灵敏度和可靠性。

其次，DS7400XI支持多种报警方式和联动控制策略，可以根据不同
的安全事件触发相应的报警行为，如触发警报器、发送短信通知等。

同时，系统还能够与其他设备和系统进行联动控制，如与监控摄像头联动，实时
监测发生的安全事件。

此外，DS7400XI还具有用户友好的界面和操作方式，可以通过面板、遥控器或者手机App对系统进行操作和监控。

用户可以通过系统设置不同
的安全模式和权限，对不同的用户进行权限控制，保证系统的安全性和可
靠性。

最后，DS7400XI还具有高可靠性和自我监测功能。

该系统具备自我
检测和故障自愈功能，能够实时监测系统的运行状态，并对任何故障进行
自动报警和修复。

系统还支持远程监控和管理，管理员可以通过网络远程
查看系统的实时状态和报警信息，提高了系统的管理和维护效率。

综上所述，BOSCH博世总线制报警主机DS7400XI智能防盗报警系统
解决方案通过总线技术实现多种传感器和控制器的联动和集成，提供了更
高效、可靠的安全保护。

系统具备多种报警方式和联动控制策略、用户友
好的界面和操作方式、高可靠性和自我监测功能，可以满足不同场景下的
安全需求。

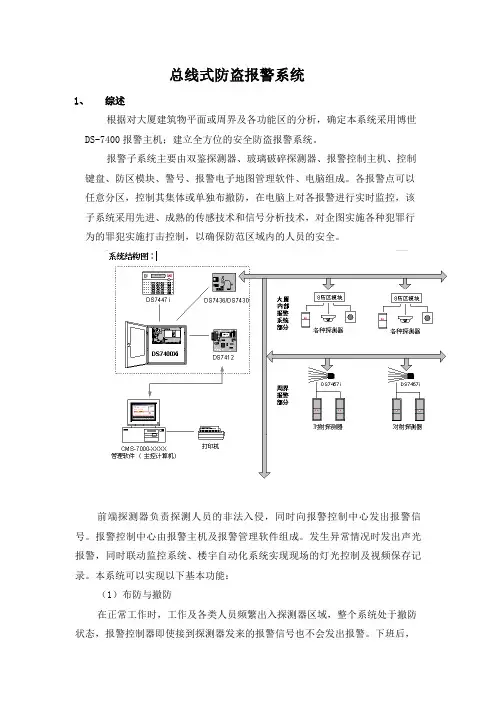

总线式防盗报警系统1、综述根据对大厦建筑物平面或周界及各功能区的分析，确定本系统采用博世DS-7400报警主机；建立全方位的安全防盗报警系统。

报警子系统主要由双鉴探测器、玻璃破碎探测器、报警控制主机、控制键盘、防区模块、警号、报警电子地图管理软件、电脑组成。

各报警点可以任意分区，控制其集体或单独布撤防，在电脑上对各报警进行实时监控，该子系统采用先进、成熟的传感技术和信号分析技术，对企图实施各种犯罪行为的罪犯实施打击控制，以确保防范区域内的人员的安全。

前端探测器负责探测人员的非法入侵，同时向报警控制中心发出报警信号。

报警控制中心由报警主机及报警管理软件组成。

发生异常情况时发出声光报警，同时联动监控系统、楼宇自动化系统实现现场的灯光控制及视频保存记录。

本系统可以实现以下基本功能：（1）布防与撤防在正常工作时，工作及各类人员频繁出入探测器区域，整个系统处于撤防状态，报警控制器即使接到探测器发来的报警信号也不会发出报警。

下班后，处于布防状态，如果有探测器的报警信号进来，就立即报警。

系统可由保安人员手动布撤防，也可以通过定义时间窗，定时对系统进行自动布、撤防。

（2）布防后的延时如果布防时，操作人员尚未退出探测区域，报警控制器能够自动延时一段时间，等操作人员离开后布防才生效，这是报警控制器的外出布防延时功能。

（3）防破坏如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一种情况发生，都会引起控制器报警。

（4）微机联网功能系统具有通信联网功能，区域的报警信息送到控制中心，由控制中心的计算机来进行资料分析处理，并通过网络实现资源的共享及异地远程控制等多方面的功能，大大提高系统的自动化程度。

2、报警探测器的布置根据对该大厦建筑物的分析，对大厦室内、室外具体划分为监视区、一般防护区、普通目标防护区、重点目标防护区、禁区。

3、报警探测器的选型各类报警探测器应能具有如下功能：✧入侵探测器应具有防拆保护、防破坏保护。

BOSCH公司的DS7400报警主机 (2008-05-15 16:30:33)标签：杂谈 DS7400XI是一种大防区的报警控制主机，具有功能全，质量稳定的特点，被广泛的应用于小区、大楼、工厂等场合的报警系统，在这里就DS7400XI报警主机的功能、系统配置、以及实际应用作一归纳，给工程商在系统设计时提供方便。

一、主要功能：1. 自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。

22. 总线长度达1.6km(Ф1.0mm)。

可接总线放大器以延长总线长度。

3. 可接15个键盘，分为8个独立分区，可分别独立布防/撤防。

4. 有200组个人操作密码；30种可编程防区功能。

5. 可选择多种防区扩展模块；有8防区扩展模块DS7432、单防区扩展模块DS7457、双防区扩展模块DS7460、带输出的单防区扩展模块DS7465及带地址码的探测器。

6. 辅助输出总线接口可接DS7488、DS7412、DSR-32继电器输出模块等外围设备。

可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。

7. 通过DS7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。

8. 可通过PSTN与报警中心连接，支持4+2 、Contact ID等多种通讯格式。

9. 可实现键盘编程或远程遥控编程。

10. 可接无线扩充防区。

二、电性能指标输入功率：AC18V，50W，50Hz/60Hz 辅助输出功率：DC12V，max 1.0A 备用电源：12V，7.0AH 主机板耗电：静态 175mA 报警状态 250mA 报警输出口：DC12V，1.75A 可编程输出口1 可编程输出口2 2总共可接15个键盘，使用Ф1.0mm非屏蔽键盘总线，长度为350m，键盘总线总长度不得大于1830m。

外观尺寸:365×310×85mm三、基本系统配置图：从图中我们可以了解DS7400的系统基本组成。

周界入侵报警系统解决方案目录一、系统综述 (2)二、系统配置 (3)2.1 前端探测器 (3)2.2 前端控制与数据存储设备配置 (3)2.3 系统管理和控制配置 (3)三、系统功能 (4)3.1 系统控制 (4)3.2 报警监视, 显示和事件日记 (4)四、系统结构 (4)4.1 键盘功能 (5)4.2 报警管理中心功能 (5)五、设备技术参数 (5)5.1 报警主机DS7400Xi-CHI (5)5.2 DS7447E-CN 控制键盘 (9)5.3 DS7436 双回路总线驱动器 (10)5.4 DS7457i -CHI 单防区输入模块 (10)5.5 DSR-32C 三十二路继电器模块 (11)5.6 DX4010V2 USB/RS-232接口模块 (12)5.7 报警管理软件MTSW (12)5.8 紧急报警按钮 (14)5.9 室外相对式双光束红外线探测器 (14)一、系统综述本方案中周界入侵报警系统包含总线制报警主机，总线式输入模块，室外相对式双光束红外线探测器、和继电器输出模块等。

室外相对式双光束红外线探测器保护重点是防止有人非法翻越围墙，这些围墙只要有人非法闯入，或者用户触发红外线探测器，设备即会产生报警，报警信号通过总线式输入模块解决后通过系统总线传回至控制中心报警主机，报警主机会按照预先设定的程序通过系统总线迅速传输至前端现场控制总线式输入/输出模块进行联动，启动相应报警点的声光报警器，与此同时控制中心报警管理软件会自动调出电子地图显示报警确切位置，方便中心值班人员及时查看警情事件及报警方位等信息。

入侵报警系统还可以与视频监控系统联动。

当有警情发生时控制中心报警管理软件会自动控制继电器输出模块，将相应报警点信号传输至视频监控系统，实现视频监控管理软件自动弹出相应报警点的监控视频画面。

系统具有防破坏功能，在报警线路被切断或短路，入侵探测器被破坏等情况下均能有效报警。

各子系统配备UPS应急电源，在市电交流电断电2个小时的情况下，系统仍然可以可靠运营。

【】参数说明下面将列一些大家最常见的情况作一些简要说明。

首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。

进入编程：9876#0再输入4058,再输入01#，听到一声响后，再按住*键4秒，退出编程。

然后再对应下面的情况，对号入座。

1.第一种情况：用户只使用本机的八个防区。

（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03，延时就改为01, 24小时防区改为07,也可以单独的改某一个防区的值。

例：1防区为xx，2、3、4、5、6为立即报警防区，7、8为24小时防区。

9876#0（进入编程）003101# ( 1防区) 03#03#03#03#03# (2—6防区)07#07#（7、8防区）按*号键4秒退出编程。

<二> :简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。

DS7457I的地址也将从9开始拔。

参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。

上面已告诉大家设防区时的数值（03为立即，07为24小时）。

防区地址从0039（第9防区）开始，以此往下推，0040为第10防区的地址。

例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#00039 03#（完成第一个防区），接着03#………..这样一直按36个03# (含第一个)完成后，退出编程。

也许和说明书上有一些出入，不管什么方法，实现即可。

<三>周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447+DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。

博世DS7400XI报警主机使用说明
一、安装步骤
1.安装位置选择：选择一个安全、方便管理和维修的位置，为主机选
择一个平坦稳固的表面。

3.外围设备接线：连接外部报警设备，如门磁、红外线探测器等，按
照设备的使用说明进行正确接线。

二、设置步骤
1.系统初始化：开机后，主机会自动进行系统初始化，显示菜单选项。

2.设置用户代码：按照菜单选项，设置管理员和用户的访问代码，确
保系统的安全性。

3.设置时间和日期：按照菜单选项，设置正确的时间和日期，以便于
事件记录和报警处理。

三、操作步骤
1.报警状态监控：主界面会显示当前的报警状态，如正常、报警、故
障等。

通过监控界面，可以及时了解系统的运行状态。

3.系统设置：通过菜单选项，可以进行系统设置，如修改代码、设置
用户权限、添加外部设备等。

及时进行系统设置，可以提高系统的安全性
和可靠性。

4.事件记录查看：主机会自动记录报警事件和操作记录，可以通过菜
单选项查看事件记录，并根据需要进行导出和打印。

总结：
博世DS7400XI报警主机作为一种高性能、可靠的报警控制设备，具有安装简便、操作方便、功能丰富的特点。

通过正确的安装、设置和操作步骤，可以提供有效的安全保护，保障人们的生命财产安全。

在使用主机过程中，需要定期进行系统检查和维护，以确保系统的正常运行和长期有效。

B O SC H博世D S I C H I 总线报警主机简易编程集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]B O SC H博世D S7400X I-C H I总线报警主机总线原理讲解1总线原理简介很多人知道DS7400可以通过总线扩展更多的防区，但具体是什么总线，很多人都不是很清楚，说485，CAN，MODBUS或其它的都有，就算是说了MUXBUS，也只是知道这个名字，具体是怎么一个通信方式不是很清楚，本人有幸接触到这一块，在此做一个简单的介绍以方便大家更深入一点的了解这款产品。

DS7400采用的总线叫MUXBUS（MultiplexBus的缩写),是BOSCH产品特有的一种总线（盗版不在考虑之列）,这款总线索特殊性在于它的数据发送和返回都是在一根线上，另一根是共地线，也叫参考线。

和RS485通信有本质区别，485的每次数据传输和返回都是在两根线上的（差分信号），从可靠的角度来讲，RS485的通信还应加一根地线（即参考线），对于产品和系统的稳定都很重要。

对于MUXBUS在线上传输的内数据，很多人习惯于用万用表来测测电压以确定总线有没有问题，在这里我不能说这不可以。

只能说是不准确的，你们只是测了一个波形的平均值。

当然对于是不是与另一根线短路这种问题还是可以测出来。

由于在总线上传输的是一种特殊的阶替波（可参考看下图），并且一串数据后，会有一个持续的高电平以帮助终端地址码模块充电（这就是为什么BOSCH的地址码模块不要外界给他供电的原因），充的电足够完成一次与主机之间的一次通信。

然后如此反复。

此主题相关图片如下：muxbus.bmp2总线对线材的要求：由于数据在一根线上进行传输和返回，对于线材就有特别的要求。

首先双绞线，其次是屏蔽线，这两种在使用这一款总线主机时都是很忌讳的。

由于电流信号的传输，在屏蔽线和双绞线上都会产生较大的阻抗。

左右手定律或许大家能想起来这个原因。

BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案某大型工厂有 5 个厂区，分布比较分散，厂区之间通过光纤布了局域网。

厂方现在要求对每个厂区安装防盗报警系统，在管理中心进行集中管理。

根据该项目的具体设计要求和实际情况，该系统采用了 BOSCH 公司的大型报警系统，该系统采用了一切有效的探测手段，使用第 l 节防盗报警系统的设计思想1.1 系统设计指导思想某大型工厂有 5 个厂区，分布比较分散，厂区之间通过光纤布了局域网。

厂方现在要求对每个厂区安装防盗报警系统，在管理中心进行集中管理。

根据该项目的具体设计要求和实际情况，该系统采用了 BOSCH 公司的大型报警系统，该系统采用了一切有效的探测手段，使用总线扩展的方式来达到系统的可扩展性和易操作性，利用工厂的局域网将主机连接起来，使用多媒体 PC 机对系统进行有效的管理，并可实现与视频和 BA 系统的联动。

1.2 系统方案特点1.2.1 系统中的前端探测器共分六类：三技术探测器，玻璃破碎探测器，震动探测器，对射探测器，烟感探测器，幕帘探测器和防抢按钮。

1.2.2 防盗报警系统与电视监控系统实现报警联动控制功能。

1.2.3 防盗报警系统与 BA 系统实现灯光联动控制功能。

1.2.4 每个区的报警系统可独立操作互不影响。

1.2.5 通过管理软件可直观显示系统状态，一有报警即刻有电子地图和声音提示。

1.2.6 系统大容量，并采用总线制方式，操作简便，可扩展性较强。

1.2.7 每个厂区用一个 DS7400XI 主机，通过 RS232/TCPIP 转换器实现与局域网的连接。

第 2 节防盗报警系统的组成2.1 设备选型采用德国 BOSCH 公司的防盗报警控制设备和探测器。

2.2 系统组成本方案中防盗报警系统由前端探测器、信号传输、控制以及联网通信部分组成。

2.2.1 前端探测器本系统一共采用了 8 种探测器：幕帘式被动红外探测器 DS920I ，三技术探测器 DS970 ，吸顶式三技术探测器 DS9370 ，四光束红外对射探测器 DS453Q ，玻璃破碎探测器 GBS210 ，震动探测器 ISN-SM-50 ，光电式烟感探测器SD-212SP 以及防抢按钮。

博世总线式入侵报警系统解决方案一、DS7400XI 总线式报警系统概况DS7400XI是通过探测装置对大剧院内重要地点和区域进行布防，通过探测器探测非法侵入，一旦探测器发现入侵目标，系统管理中心的管理主机会立即发出报警信号，并可在控制中心电子地图上显示报警地点，同时报警主机联动视频监控系统进行实时录像，联动门禁系统锁闭与报警区域相邻的门，以便保安人员采取相应措施。

在警情得到确认后，将报警信号实时传送至110报警联网中心，得到出警帮助。

二、系统需求根据大剧院的建筑特点，系统防范重点在主要出入口、库房等区域设置双鉴探测器，在残疾人卫生间设置声光报警器和紧急按钮。

本系统由报警主机，编程键盘，总线扩展模块，八防区输入模块，双鉴探测器、声光报警器、紧急按钮，系统软件组成。

编程键盘用于对每个防区编程，定义防区功能，对防区撒/布防。

双行LCD 屏可显示系统状态，警报提示。

总线扩展模块用于给主机提供总线防区扩展，内置于DS7400XI主板上。

连接各种防区输入模块。

八防区输入模块可能提供8个总线式防区，连接双鉴探测器、声光报警器、紧急按钮等设备。

系统软件用于对DS7400XI可直接管理，集通讯、报警信息管理、用户资料管理、备份、巡更管理、地图显示为一体的专业管理软件。

可以转发报警信息，联动处理。

三、系统功能DS7400XI设计采用总线制结构，每一个现场报警设备均有各自独立的地址，当发生非正常事件报警时，系统能够自动识别报警来源，并在电子地图上显示出报警区域位置，同时声光报警器发出报警声光提醒保卫人员及时处理警情；保卫人员可以在报警主机根据不同时段需要进行布防、撤防等操作，可以在电子地图进行相应的操作。

报警管理软件具有报警信息的记录、统计、打印报表等相应功能。

不同用户的实际情况影响构成系统的规模和功能，但是按输入、控制、输出来区分，其功能结构不外乎是以下三部分：1、前端探测器:探测器是系统的输入部分，各种类型的探测器用不同的手段探测各种入侵行为，常用的探测器有双鉴探测器、红外探测器、幕帘探测器、门磁探测器、玻璃破碎探测器、煤气泄漏探测器、周界红外对射探测器和紧急按钮等等，系统将所得信号进行一些逻辑判断，发出警报。
