简易操作手册
1：DS7400主机使用说明及故障排除方法
一、正常布防：密码（1234）+“布防”键。
二、撤防和消警：密码（1234）+“撤防”键。
三、强制布防：密码（1234）+“布防”键+“旁路”键（当有防区未准备好时，可使用此命令布防）
四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如
008），当需要旁路不用的防区是用此名命令布防。
五、如何判断故障：当 DS7400XI的系统有故障时，Power 灯会闪亮，检查均用指令 9876#87或 9876#89。
此时DS7447i键盘将显示系统具体的故障内容。
2:英飞拓矩阵键盘使用说明
一、确定监视器：数字键+MON键
二、确定摄像机：数字键+CAM键
三、画面轮巡：选择1画面+RUN键，停止轮巡：选择1画面+HOLD
四、报警联动：选择画面+ACK为确认弹出画面
3：DVR硬盘录像机操作
用户名： admin
密码： 123456
查看录像：点击“回放”——“选择通道”——“选择日期”——点击开始即可查看录像
【此文档部分内容来源于网络，如有侵权请告知删除，本文档可自行编辑和修改内容，感谢您的支持！】。
博世报警主机DS7400XI编程操作说明要点1.进入编程模式：a.确保主机处于非报警状态，按下“#键”和“6键”同时进入编程模式。
b.输入主工程码，按住“4键”并输入个人工程码，按下“#键”确认进入编程模式。
2.编程操作菜单：编程操作菜单以“菜单号”进行标识，按下相应的数字键进入对应的子菜单。
3.设置报警区域：a.进入报警区域设置菜单，按下“1键”。
b.输入报警区域编号，按下“#键”。
c.输入报警区域名称，按下“#键”确认。
d.设置报警区域属性，如防护类型、允许报警类型等。
4.设置报警点：a.进入报警点设置菜单，按下“2键”。
b.输入报警点编号，按下“#键”。
c.设置报警点类型，如红外探测器、烟雾报警器等。
d.设置报警点属性，如是否布防、是否即时报警等。
5.设置报警事件：a.进入报警事件设置菜单，按下“3键”。
b.输入报警事件编号，按下“#键”。
c.设置报警事件类型，如布防报警、离岗报警等。
d.设置报警事件触发的报警点和报警区域。
6.设置用户：a.进入用户设置菜单，按下“4键”。
b.输入用户编号，按下“#键”。
c.输入用户名称，按下“#键”。
d.设置用户权限，如是否具有编程权限、报警复位权限等。
7.设置时间和日期：a.进入时间和日期设置菜单，按下“5键”。
b.输入年、月、日、时、分、秒的数据，按下“#键”确认。
8.保存设置：a.在编程操作过程中，按下“0键”的任意时间，可以保存设置。
需要注意的是，在进行编程操作时，应先熟悉系统的用户手册，理解各个菜单和参数的含义。
此外，编程操作应由有经验的专业人员进行，以确保系统设置正确且安全。
博世报警主机DS7400XI编程操作说明
DS7400XI报警主机的编程操作可以通过控制台完成。
以下是具体的
操作步骤：
1.首先，确保主机已经正确接入电源，并且连接好其他必要的设备，
如传感器、警报装置等。
2.打开DS7400XI的控制台，并输入正确的用户密码，进入编程模式。
默认密码为“1234”，如果您已经更改过密码，请输入新密码。
3.进入编程模式后，您可以通过使用菜单选项来进行各种配置。
菜单
选项通常包括区域设置、报警设置、用户设置、时间设置等。
使用方向键
和确认键来导航和选择选项。
5.接下来，您可以设置报警参数。
在报警设置选项中，您可以配置报
警触发条件、报警延迟时间、警报装置的类型等。
根据需要，您还可以将
报警信号发送到其他设备，如安保室或安全公司。
7.最后，您可以通过时间设置选项来配置主机的时间和日期。
确保主
机的时间准确无误非常重要，因为它会影响到报警触发的记录和时间戳。
以上是DS7400XI报警主机的基本编程操作说明。
请注意，由于博世
报警主机的功能非常强大且复杂，因此在进行编程操作之前，请先详细阅
读DS7400XI的用户手册，并根据实际需要进行相应的设置和调整。
DS7400Xi 系列可编址控制主机拥有丰富的功能，可以通过键盘或从远程位置进行编程。
经过编程后，它能够支持多达八个分区。
基本功能应答机控制每款控制主机都内置有应答机控制功能。
无需安装额外硬件。
自动布防和延迟布防每天可为各分区设置自动布防时间。
可以使用延时布防来代替自动布防时间，也可以指定主机的布防时间。
公共分区布防可以设定一个分区来跟随某些或所有其它分区的布防状态。
公共分区仅当其连接的所有分区都布防时才会布防，这样可以既保护门厅和入口等公共分区，同时又能保持各分区的相互独立。
自定义布防配置允许系统在不同的配置下布防，从而自动绕过一组防区。
包含多个易用功能键的用户界面•六个带标签的功能键，无需按多个按扭来输入命令。
输入 PIN 后按相应功能键，可以执行各种功能，如布防、撤防和重置烟雾探测器等。
•界面向新用户提供简单的操作步骤。
专家用户可以快速使用所需的项目。
•可编程的快速布防功能让用户无需 PIN 也可以打开系统。
当关闭系统、关闭报警或进行系统测试时，系统要求输入 PIN。
电子可擦除可编程只读内存 (EEPROM) 技术控制主机使用电子可擦除可编程只读内存 (EEPROM)。
当发生电源故障时，EEPROM 可以保留程序内存、系统编程、用户代码和布防撤防状态。
电源恢复后，系统会延迟一段时间再运行，防止空间传感器发生误报，因为空间传感器要在几分钟后才能工作。
八个分区将控制主机划分为八个独立的系统分区，每个分区拥有自己的键盘和报告 ID。
键盘可以指定为主键盘，实现对所有分区的访问。
灵活的数字通信通信装置可与大多数报警接收器配合工作，支持 3/1、4/1、4/2、Contact ID、SIA、BFSK 等数字通信装置格式和传呼机格式。
传呼机格式使主机可以拔打数字传呼服务，并留下表示帐号和事件代码的数字消息。
输入和输出交叉矩阵输入和输出交叉矩阵使输出功能可以跟踪特定输入防区的状态。
输出经编程后可以跟踪一个或两个防区的组合，不论是开放的还是关闭的，也不论系统已布防还是撤防。
防盗系统操作说明
下面对中控室内防盗报警控制设备作一常规说明，包括正常状态下各种基本操作；欲想全面了解设备情况，请参阅相关说明书（另附）。
一. 键盘操作
1. 正常布防/撤防
在采用正常布防前要求键盘绿色状态灯status 必须处于恒亮状态，这时才可以使用正常布防：
正常布防方法：PIN（1234）+ ON 此时红色Armed 灯将闪亮液晶显示Exit now 。
Armed 灯将恒亮。
键盘显示Armed 此时表示系统已布防。
在此时内触发系统防区。
系统将产生报警。
撤防/消除报警方法PIN（1234）+ Off。
此时Armed 红灯将熄灭。
2. 防区旁路
若某个防区有故障或某个防区暂时不用，此时要对系统布防，必须对这些防区先进行旁路，然后再布防。
旁路方法是PIN+Bypass+xxx XXX：表示要旁路的防区的编号，防区编号必须是三位数如8 防区
必须输入008 。
若要旁路多个防区需作同样的操作。
恢复某一防区方法是PIN+Bypass+xxx XXX：表示要恢复的防区的编号，防区编号必须是三位数如8 防区必须输入008 。
若要恢复多个防区需作同样的操作。
恢复所有防区方法是PIN+Bypass+* 。
将防区旁路后可用PIN（1234）+ ON 对系统正常布防此时键盘显示Not ready xxx 。
表示系统部分布防撤防和消除报警与一般状态相同作一次布防/撤防后被旁路的防区将恢复。

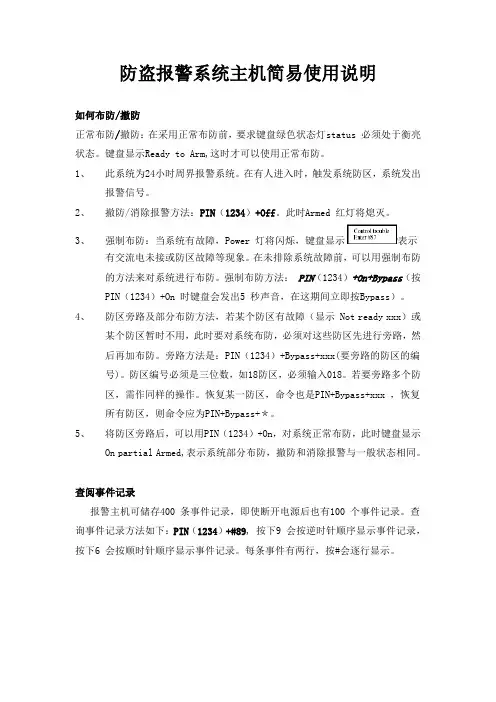

防盗报警系统主机简易使用说明如何布防/撤防正常布防/撤防：在采用正常布防前，要求键盘绿色状态灯status 必须处于衡亮状态。
键盘显示Ready to Arm,这时才可以使用正常布防。
1、此系统为24小时周界报警系统。
在有人进入时，触发系统防区，系统发出报警信号。
2、撤防/消除报警方法：PIN（1234）+Off。
此时Armed 红灯将熄灭。
3、强制布防：当系统有故障，Power 灯将闪烁，键盘显示表示有交流电未接或防区故障等现象。
在未排除系统故障前，可以用强制布防的方法来对系统进行布防。
强制布防方法： PIN（1234）+On+Bypass（按PIN（1234）+On 时键盘会发出5 秒声音，在这期间立即按Bypass）。
4、防区旁路及部分布防方法，若某个防区有故障（显示 Not ready xxx）或某个防区暂时不用，此时要对系统布防，必须对这些防区先进行旁路，然后再加布防。
旁路方法是：PIN（1234）+Bypass+xxx(要旁路的防区的编号)。
防区编号必须是三位数，如18防区，必须输入018。
若要旁路多个防区，需作同样的操作。
恢复某一防区，命令也是PIN+Bypass+xxx ，恢复所有防区，则命令应为PIN+Bypass+＊。
5、将防区旁路后，可以用PIN（1234）+On，对系统正常布防，此时键盘显示On partial Armed,表示系统部分布防，撤防和消除报警与一般状态相同。
查阅事件记录报警主机可储存400 条事件记录，即使断开电源后也有100 个事件记录。
查询事件记录方法如下：PIN（1234）+#89,按下9 会按逆时针顺序显示事件记录，按下6 会按顺时针顺序显示事件记录。
每条事件有两行，按#会逐行显示。
使用时常见的几种状态和键盘显示内容以及处理方法当键盘上Power绿灯闪亮时，并显示时，表示主机有故障。
此时应按[主码1234]+#87。
DS7400自带有线接线端子为2K线未电阻，扩充器为47K线未电阻。
DS7426总线转换模块是把MUX总线信号转为标准RS485总线信号DS7400简易说明书一．基本操作：1．布防：PIN（1234）+on 强制布防：PIN+on+bypass2．撤防：PIN（1234）+off3．旁路：PIN+bypass+XXX 恢复被旁路的防区：PIN+bypass+*查故障按PIN+#89二．简易编程1)进入编程方法：9876#0 退出编程方法按*号4秒以上2)恢复出厂：1）撤防状态下，输入9876#0，再输入4058 01#，再长按*键。
退出，重启。
就OK了。
2）通过硬件短接（主板主IC上方有个PROM的地方）可以强制进入编程状态。
3)编程方法：4位地址+2位数据# 跳到另一地址则连续按两次*防区类型：01-延时1；02-延时2；03-周界；04-内部/出入口跟随；05-内部留守；06-内部即时；07-27小时有声；08-火警4)确定每个防区的类型（0031-0278）0031 001防区| |0278 248防区5)防区特性编程（即每个防区是使用什么模块）（0415-0538）0415 001防区002防区每个地址两位参数表示两个防区的特性，参数如下：| | 0-自带或7457i；1-7432/7433/7460；2-7465；3-MX280/MX280TH；4-MX280THL;5-keyfob0538 247防区248防区6)输出编程（2734-2736）即（bell/output1/output2）,出厂即可。
7)强制布防和接地(2732) 2732 90#两个数据位表示时间，以 5 秒为单位，8)退出延时时间（4030）范围是0-51（0-255 秒），预设置为12（60 秒）两个数据位表示时间，以 5 秒为单位，9)进入延时时间1（4028）输入数据0-51（0-255 秒），预设置为09两个数据位表示时间，以 1 分钟为单位，10)警号时间（4033）输入数据0-99（0-99 分钟），预设置为04（4 分钟）11)联接DS4010I时应设：4019 18# 4020 25#[注意：要把DS4010I的拨码2、5、7拨到ON，其它拨到OFF]与32C联动时4019编为17#，4020编为30#12)改编程密码：（7589）四或六位# 出厂987613)改主操作码：（7592）四或六位# 出厂1234以下是联网用的编程，如果不是联网用的那就不用编程。
博世迪信7400报警系统组成示意图图片说明：这张系统图是为迪信DS7400i系列防盗主机系统设计的，现在已经被博世公司收购，DS7400i 系列防盗主机最大支持120防区，由图可以看出，DS7400i系列防盗主机采用总线连接方式实现报警，系统由报警主机、控制键盘、接口模块、总线驱动器DS7430、报警地址码DS7432、无线接收器、各种报警探头、电源构成。
设备说明：DS7400XI报警通信控制主机DS7400XI是一种大防区的报警控制主机，具有功能全，质量稳定的特点，被广泛的应用于小区、大楼、工厂等场合的报警系统，在这里就DS7400XI报警主机的功能、系统配置、以及实际应用作一归纳，给工程商在系统设计时提供方便。
DS7400XI是总线式的多防区报警控制主机，具有功能全、扩展性强、质量稳定的特点，被广泛的应用于小区、大楼、工厂等各类场合的大型报警系统。
该主机的主要功能有：∙自带8个防区，以两芯总线方式（不包括电源）可扩展120个防区，共128个防区。
（注：该主机4.0版本前的总防区数量为128，4.0开始以后的总防区数量为248，目前上市的均为4.0以后的版本，本方案实现较早，主机版本为3.0+系列）∙总线长度达1.6km(下，各段总线上总线扩充设备的数量要求没有限制。
Ф1.0mm2)。
可接总线放大器以延长总线长度。
可采用星形、级连和混接等灵活的布线方式，在不超过防区总数量的前提∙可接15个键盘，分为8个独立分区，可分别独立布防/撤防。
∙有90组个人操作密码；15种可编程防区功能；可存储400个历史事件以供查阅。
∙可选择多种防区扩展模块；有8防区扩展模块DS7432、单防区扩展模块DS7457、双防区扩展模块DS7460、带输出的单防区扩展模块DS7465及带地址码的探测器。
∙辅助输出总线接口可接DS7488和DSR-32继电器输出模块等外围设备。
可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。
Dx7400常用调试说明DX7400报警主机的编程并不是很复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用DX7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
一、正常布防：密码（1234）+“布防”键。
二、撤防和消警：密码（1234）+“撤防”键。
三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。
六、如何填写数据：DX7400主机的编程地址一定是四位数，地址的数据一定是两位数。
进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DX7400Adr=后面的就是要写上去的四位数的地址。
输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。
（出厂值，可以通过编程改变的），然后自动跳到下一个地址。
如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。
七、确定防区的功能：（地址是 0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。
其中01代表延时防区；03代表即时防区；07代表24小时防区。
（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是 0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。
（注意：此项一定要编写）九、防区特性的设置：（地址是 0415—0538），0415代表第一、二防区，0416代表第三、四防区，如此类推………。
数据1代表前面一个防区，数据二代表后面的一个防区。
此类表示防区使用那种扩充模块。
如果使用的防区是主机自带防区和DS-7457I的扩充防区则需把数据设定为0 ；如果使用的防区是DS-7432的扩充防区则需把数据设定为1。
十、分区编程：DX7400可分8个分区，并可以自由设定每个分区包含那些防区。
十一、DX7400把系统分区：（地址是 3420），其中数据1表示使用多少个分区，输入0代表1个分区；输入1代表2个分区……….输入7代表8个分区。
出厂值是0；数据2表示有无公共分区，出厂值是0。
（如果系统不分区，此项不用编程）十二、DX7400确定防区属于那些分区：（地址是 0287—0410），0287代表第一、二防区，0288代表第三、四防区，如此类推………。
数据1代表前面一个防区，数据二代表后面的一个防区。
数据1、2可以设定为0—7，代表着1分区到8分区。
（如果系统不分区，此项不用编程）十三、DX7400键盘的分区管理：DX7400主机可以支持15个键盘，1个键盘可以管理1个分区，但每个分区可以由1个或几个键盘来管理。
地址（3131—3138）代表着键盘号，3131代表第一、二号键盘，3132代表第三、四号键盘，如此类推………。
数据1、2表示键盘的功能。
0表示不使用；1表示LCD键盘；2表示LED键盘；3表示LCD键盘并为主键盘。
（如果系统不分区，此项不用编程）十四、DX7400键盘管理哪个分区：（地址是 3139—3146），地址（3139—3146）代表着键盘号，3139代表第一、二号键盘，31402代表第三、四号键盘，如此类推。
数据1、2表示键盘具体管理哪个分区，0表示管理1分区；1表示管理2分区……. 7表示管理8分区。
（如果系统不分区，此项不用编程）十五、DX7400防区旁路编程：（地址是 2721—2724），具体编程请参考说明书P26—P27。
（注意：如果防区需要旁路，则此项一定要编写）十六、DX7400强制布防和接地故障：（地址是 2732）数据1表示可以强制布防多少个防区，数据2表示系统是否检查接地故障，出厂值是1，如果接地有问题排除不了，则可把数据2修改为0。
十七、DX7400修改编程密码：（地址是 7589）可以输入4—6位数的密码十八、DX7400修改主操作密码：（地址是 7592）可以输入4—6位数的密码十九、DX7400电话报警编程：需要电话报警的用户，在编程时要输入正确的电话号码、通讯格式、用户编码。
二十、DX7400电话号码的设定：（地址是 3159、3175）可以设定两个电话号码，输入3159后就可以输入你所需要的报警电话号码。
二十一、设定通讯格式：（地址是 3156、3157），其中3156是第一个电话的格式，3157是第二个电话的格式，把3156和3157的数据都设定为60或62二十二、用户编号：（地址是 3429—3159）详细操作见说明书下面将列一些大家最常见的情况作一些简要说明。
首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。
进入编程：9876#0 再输入 4058, 再输入 01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为 03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例： 1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0（进入编程） 0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）按*号键4秒退出编程。
<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430） + DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
DS7457I的地址也将从9开始拔。
参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。
上面已告诉大家设防区时的数值（03为立即，07为24小时）。
防区地址从0039 （第9防区）开始，以此往下推，0040为第10防区的地址。
例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#0 0039 03#（完成第一个防区），接着03# ………..这样一直按36个03# (含第一个) 完成后，退出编程。
也许和说明书上有一些出入，不管什么方法，实现即可。
<三> 周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447 +DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。
例：一周界，安装10对对射，其中1-10号对射需要现场联动灯光或警号。
则1—10号设备需要使用带继电器输出的单地址码模块 DS7465I （只作一对一报警联动的解答，其它的以特别问题方式作答），地址从9开始，一直到18。
所有防区特性为立即（设置方法参考上面）编程：9876#0 0419 22#22#22#22#22#22#22#22# （地址9—18 这十个扩展设备设置DS7465I）.每个DS7465I设备占用两个地址（第一个地址为这个防区的特性，第二个地址为需要联动的功能，即哪一个防区报警报输入及相关联动条件）当然解答为每个设备联动本身的这个防区。
且都为立即防区。
每个联动输出功能将由三个地址里的内容决定（2772号地址开始）（简易中文说明书中未有此说明，可参考随机配的英文说明书。
输出功能1 的地址为：2772 ，2773，2774输出功能2 的地址为：2775 ，2776，2777输出功能3 的地址为：2778 ，2779，2780以此往下类推。
每个地址都三五种联动条件解释（在此不作详列），有说明书的可查2772地址查询相关信息。
因为这次是联动本身继电器，第三个地址可不设置参数。
每个参数都想了解为什么非一两天能讲明白。
对于上面的要实现的功能将作如下编程。
设备型号（DS7465I）已设定（0419=22等，如上所描述）0039 ，0041， 0043 ， 0045， 0047， 0049， 0051， 0053，0055，0057等地址为防区特性，全部为03 (立即防区) ，设为24小时的设为070040，0042， 0044， 0046， 0048， 0050 ，0052， 0054， 0056， 0058 分别为：０１０２０３０４０５０６０７０８０９１０（代表输出功能）输出功能地址为：２７７２开始，每三个地址为一个功能，只需编前面两个。
功能1 :2772= *4*2 2773=09(防区)功能2 :277５= *4*2 277６=１１(防区)功能3 :277８= *4*2 277９=１３(防区)依此类推。
ＢＯＳＣＨ的联动编程相对复杂（至于比起其它的功能来说是这样）。
所以用的人较少。
四> 系统与中心软件ＣＭＳ７０００之间的设置。
需要额外增加一个串口转换模块ＤＳ７４１２（现名ＤＸ４０１０Ｉ）此设备是接在辅助接口（ＯＰＴＩＯＮ）上，要把4010上的地址码（２，５，７）拔到ON ,将板上ＬＥＤＥＮＡＢＬＥ插针跳上。
对应灯可以指示与主机及电脑之间的通信状态。
串口线厂家通常不配。
大多人做或买时注意对应（１－１，２－３３－２４－６５－５６－４７－８８－７９－９）设备地址和线是使用这个设备常出现的一些问题。
注意一下便可。
然后在键盘上输入4019 18# 4020 25#，这时DX4010上的红色灯和绿色灯都在闪烁，表示主机与软件联接成功<五> DS7400XI-CHI这个系统中另一个用的较多的就是联动32路继电器DSR-32C（DSR-32B的升级）联动设备与中心软件CMS7000-500之间的连接及功能设置不在此列。
仅讲与DS7400的直连。
DS7400软件版本V4.0以上(早期版本在此不讲)。
设备地址4019=17 4020=30 （主机只需在此设置），其它将在软件中设置。
