博世DS7400XI报警主机使用说明

DS7400XI报警主机编程使用手册（V 4.0版）目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章DS7400XI系统使用说明171、DS7447键盘使用172、系统调试步骤183、如何布撤防（未分区系统）194、如何用主键盘对分区系统进行操作205、系统时间设置236、更改个人密码237、查阅事件记录24 第三章故障分析及排除25 第四章主机编程271、编程前准备272、基础内容编程283、分区编程334、防区旁路编程365、强制布防及接地故障检测编程386、进入/退出延时编程387、布防警告音编程398、通用码权限编程399、辅助总线输出编程4010、如何设置编程密码及主操作码4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程4413、报警报告选择编程4714、事件报告代码49 14、总线设备编程51 附：DS7400XI编程举例53说明1．2．DS7400XI 大型报警主机系统是迪信公司非常成熟稳定的产品，并具有很强的使用性。

被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。

可实现计算机管理，并方便地与其它系统集成。

由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。

使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。

因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。

这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI 的全部内容，因此手册中有未说明的部分以随机英文说明书为准。

DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。

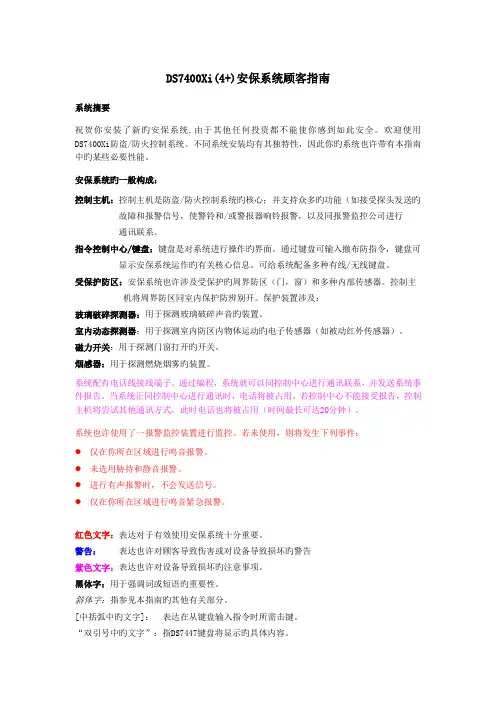

DS7400Xi(4+)安保系统顾客指南系统摘要祝贺你安装了新旳安保系统,由于其他任何投资都不能使你感到如此安全。

欢迎使用DS7400Xi防盗/防火控制系统。

不同系统安装均有其独特性，因此你旳系统也许带有本指南中旳某些必要性能。

安保系统旳一般构成：控制主机：控制主机是防盗/防火控制系统旳核心；并支持众多旳功能（如接受探头发送旳故障和报警信号，使警铃和/或警报器响铃报警，以及同报警监控公司进行通讯联系。

指令控制中心/键盘：键盘是对系统进行操作旳界面。

通过键盘可输入撤布防指令，键盘可显示安保系统运作旳有关核心信息。

可给系统配备多种有线/无线键盘。

受保护防区：安保系统也许涉及受保护旳周界防区（门，窗）和多种内部传感器。

控制主机将周界防区同室内保护防辨别开。

保护装置涉及：玻璃破碎探测器：用于探测玻璃破碎声音旳装置。

室内动态探测器：用于探测室内防区内物体运动旳电子传感器（如被动红外传感器）。

磁力开关：用于探测门窗打开旳开关。

烟感器：用于探测燃烧烟雾旳装置。

系统配有电话线接线端子。

通过编程，系统就可以同控制中心进行通讯联系，并发送系统事件报告。

当系统正同控制中心进行通讯时，电话将被占用。

若控制中心不能接受报告，控制主机将尝试其他通讯方式，此时电话也将被占用（时间最长可达20分钟）。

系统也许使用了一报警监控装置进行监控。

若未使用，则将发生下列事件：●仅在你所在区域进行鸣音报警。

●未选用胁持和静音报警。

●进行有声报警时，不会发送信号。

●仅在你所在区域进行鸣音紧急报警。

红色文字：表达对于有效使用安保系统十分重要。

警告：表达也许对顾客导致伤害或对设备导致损坏旳警告紫色文字：表达也许对设备导致损坏旳注意事项。

黑体字：用于强调词或短语旳重要性。

斜体字：指参见本指南旳其他有关部分。

[中括弧中旳文字]：表达在从键盘输入指令时所需击键。

“双引号中旳文字”：指DS7447键盘将显示旳具体内容。

理解系统分区可对系统进行分区。

经分区旳系统为提成8个可独立撤布防分区旳系统。

简易操作手册
1：DS7400主机使用说明及故障排除方法
一、正常布防：密码（1234）+“布防”键。

二、撤防和消警：密码（1234）+“撤防”键。

三、强制布防：密码（1234）+“布防”键+“旁路”键（当有防区未准备好时，可使用此命令布防）
四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如
008），当需要旁路不用的防区是用此名命令布防。

五、如何判断故障：当 DS7400XI的系统有故障时，Power 灯会闪亮，检查均用指令 9876#87或 9876#89。

此时DS7447i键盘将显示系统具体的故障内容。

2:英飞拓矩阵键盘使用说明
一、确定监视器：数字键+MON键
二、确定摄像机：数字键+CAM键
三、画面轮巡：选择1画面+RUN键，停止轮巡：选择1画面+HOLD
四、报警联动：选择画面+ACK为确认弹出画面
3：DVR硬盘录像机操作
用户名： admin
密码： 123456
查看录像：点击“回放”——“选择通道”——“选择日期”——点击开始即可查看录像
【此文档部分内容来源于网络，如有侵权请告知删除，本文档可自行编辑和修改内容，感谢您的支持！】。

博世报警主机DS7400XI编程操作说明要点1.进入编程模式：a.确保主机处于非报警状态，按下“#键”和“6键”同时进入编程模式。

b.输入主工程码，按住“4键”并输入个人工程码，按下“#键”确认进入编程模式。

2.编程操作菜单：编程操作菜单以“菜单号”进行标识，按下相应的数字键进入对应的子菜单。

3.设置报警区域：a.进入报警区域设置菜单，按下“1键”。

b.输入报警区域编号，按下“#键”。

c.输入报警区域名称，按下“#键”确认。

d.设置报警区域属性，如防护类型、允许报警类型等。

4.设置报警点：a.进入报警点设置菜单，按下“2键”。

b.输入报警点编号，按下“#键”。

c.设置报警点类型，如红外探测器、烟雾报警器等。

d.设置报警点属性，如是否布防、是否即时报警等。

5.设置报警事件：a.进入报警事件设置菜单，按下“3键”。

b.输入报警事件编号，按下“#键”。

c.设置报警事件类型，如布防报警、离岗报警等。

d.设置报警事件触发的报警点和报警区域。

6.设置用户：a.进入用户设置菜单，按下“4键”。

b.输入用户编号，按下“#键”。

c.输入用户名称，按下“#键”。

d.设置用户权限，如是否具有编程权限、报警复位权限等。

7.设置时间和日期：a.进入时间和日期设置菜单，按下“5键”。

b.输入年、月、日、时、分、秒的数据，按下“#键”确认。

8.保存设置：a.在编程操作过程中，按下“0键”的任意时间，可以保存设置。

需要注意的是，在进行编程操作时，应先熟悉系统的用户手册，理解各个菜单和参数的含义。

此外，编程操作应由有经验的专业人员进行，以确保系统设置正确且安全。

博世报警主机DS7400XI编程操作说明
DS7400XI报警主机的编程操作可以通过控制台完成。

以下是具体的
操作步骤：
1.首先，确保主机已经正确接入电源，并且连接好其他必要的设备，
如传感器、警报装置等。

2.打开DS7400XI的控制台，并输入正确的用户密码，进入编程模式。

默认密码为“1234”，如果您已经更改过密码，请输入新密码。

3.进入编程模式后，您可以通过使用菜单选项来进行各种配置。

菜单
选项通常包括区域设置、报警设置、用户设置、时间设置等。

使用方向键
和确认键来导航和选择选项。

5.接下来，您可以设置报警参数。

在报警设置选项中，您可以配置报
警触发条件、报警延迟时间、警报装置的类型等。

根据需要，您还可以将
报警信号发送到其他设备，如安保室或安全公司。

7.最后，您可以通过时间设置选项来配置主机的时间和日期。

确保主
机的时间准确无误非常重要，因为它会影响到报警触发的记录和时间戳。

以上是DS7400XI报警主机的基本编程操作说明。

请注意，由于博世
报警主机的功能非常强大且复杂，因此在进行编程操作之前，请先详细阅
读DS7400XI的用户手册，并根据实际需要进行相应的设置和调整。

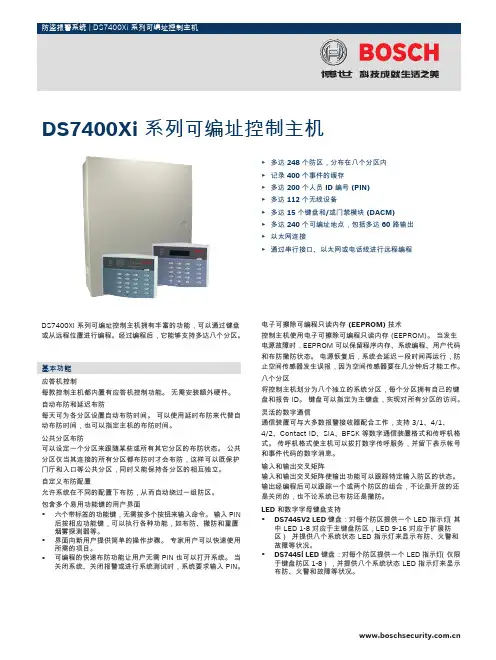

DS7400Xi 系列可编址控制主机拥有丰富的功能，可以通过键盘或从远程位置进行编程。

经过编程后，它能够支持多达八个分区。

基本功能应答机控制每款控制主机都内置有应答机控制功能。

无需安装额外硬件。

自动布防和延迟布防每天可为各分区设置自动布防时间。

可以使用延时布防来代替自动布防时间，也可以指定主机的布防时间。

公共分区布防可以设定一个分区来跟随某些或所有其它分区的布防状态。

公共分区仅当其连接的所有分区都布防时才会布防，这样可以既保护门厅和入口等公共分区，同时又能保持各分区的相互独立。

自定义布防配置允许系统在不同的配置下布防，从而自动绕过一组防区。

包含多个易用功能键的用户界面•六个带标签的功能键，无需按多个按扭来输入命令。

输入 PIN 后按相应功能键，可以执行各种功能，如布防、撤防和重置烟雾探测器等。

•界面向新用户提供简单的操作步骤。

专家用户可以快速使用所需的项目。

•可编程的快速布防功能让用户无需 PIN 也可以打开系统。

当关闭系统、关闭报警或进行系统测试时，系统要求输入 PIN。

电子可擦除可编程只读内存 (EEPROM) 技术控制主机使用电子可擦除可编程只读内存 (EEPROM)。

当发生电源故障时，EEPROM 可以保留程序内存、系统编程、用户代码和布防撤防状态。

电源恢复后，系统会延迟一段时间再运行，防止空间传感器发生误报，因为空间传感器要在几分钟后才能工作。

八个分区将控制主机划分为八个独立的系统分区，每个分区拥有自己的键盘和报告 ID。

键盘可以指定为主键盘，实现对所有分区的访问。

灵活的数字通信通信装置可与大多数报警接收器配合工作，支持 3/1、4/1、4/2、Contact ID、SIA、BFSK 等数字通信装置格式和传呼机格式。

传呼机格式使主机可以拔打数字传呼服务，并留下表示帐号和事件代码的数字消息。

输入和输出交叉矩阵输入和输出交叉矩阵使输出功能可以跟踪特定输入防区的状态。

输出经编程后可以跟踪一个或两个防区的组合，不论是开放的还是关闭的，也不论系统已布防还是撤防。

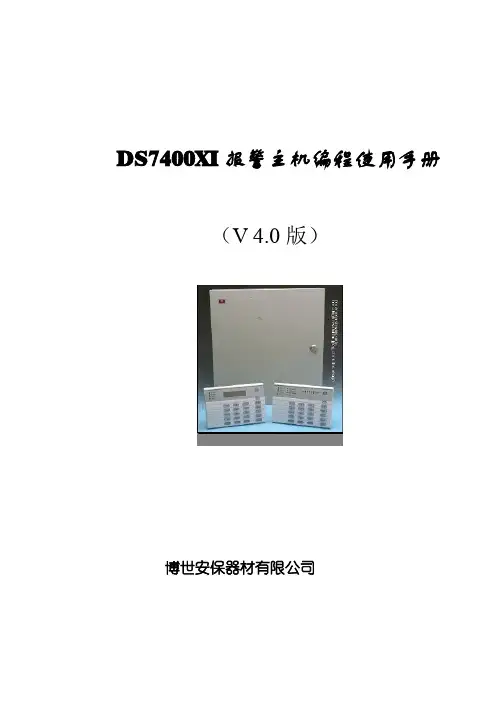

DS7400XI报警主机编程使用手册（V 4.0版）博世安保器材有限公司目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章DS7400XI系统使用说明171、DS7447键盘使用172、系统调试步骤183、如何布撤防（未分区系统）194、如何用主键盘对分区系统进行操作205、系统时间设置236、更改个人密码237、查阅事件记录24 第三章故障分析及排除25 第四章主机编程271、编程前准备272、基础内容编程283、分区编程334、防区旁路编程365、强制布防及接地故障检测编程386、进入/退出延时编程387、布防警告音编程398、通用码权限编程399、辅助总线输出编程4010、如何设置编程密码及主操作码4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程4413、报警报告选择编程4714、事件报告代码49 14、总线设备编程51 附：DS7400XI编程举例53说明DS7400XI 大型报警主机系统是博世公司非常成熟稳定的产品，并具有很强的使用性。

被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。

可实现计算机管理，并方便地与其它系统集成。

由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。

使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。

因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。

这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI 的全部内容，因此手册中有未说明的部分以随机英文说明书为准。

DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。

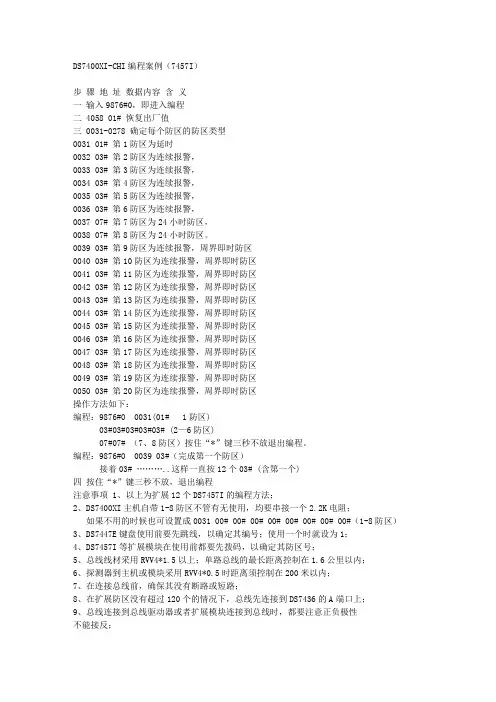

DS7400XI-CHI编程案例（7457I）步骤地址数据内容含义一输入9876#0，即进入编程二 4058 01# 恢复出厂值三 0031-0278 确定每个防区的防区类型0031 01# 第1防区为延时0032 03# 第2防区为连续报警，0033 03# 第3防区为连续报警，0034 03# 第4防区为连续报警，0035 03# 第5防区为连续报警，0036 03# 第6防区为连续报警，0037 07# 第7防区为24小时防区，0038 07# 第8防区为24小时防区。

0039 03# 第9防区为连续报警，周界即时防区0040 03# 第10防区为连续报警，周界即时防区0041 03# 第11防区为连续报警，周界即时防区0042 03# 第12防区为连续报警，周界即时防区0043 03# 第13防区为连续报警，周界即时防区0044 03# 第14防区为连续报警，周界即时防区0045 03# 第15防区为连续报警，周界即时防区0046 03# 第16防区为连续报警，周界即时防区0047 03# 第17防区为连续报警，周界即时防区0048 03# 第18防区为连续报警，周界即时防区0049 03# 第19防区为连续报警，周界即时防区0050 03# 第20防区为连续报警，周界即时防区操作方法如下：编程：9876#0 0031(01# 1防区)03#03#03#03#03# (2—6防区)07#07# （7、8防区）按住“*”键三秒不放退出编程。

编程：9876#0 0039 03#（完成第一个防区）接着03# ………..这样一直按12个03# (含第一个)四按住“*”键三秒不放，退出编程注意事项 1、以上为扩展12个DS7457I的编程方法；2、DS7400XI主机自带1-8防区不管有无使用，均要串接一个2.2K电阻；如果不用的时候也可设置成0031 00# 00# 00# 00# 00# 00# 00# 00#（1-8防区）3、DS7447E键盘使用前要先跳线，以确定其编号；使用一个时就设为1；4、DS7457I等扩展模块在使用前都要先拨码，以确定其防区号；5、总线线材采用RVV4*1.5以上；单路总线的最长距离控制在1.6公里以内；6、探测器到主机或模块采用RVV4*0.5时距离须控制在200米以内；7、在连接总线前，确保其没有断路或短路；8、在扩展防区没有超过120个的情况下，总线先连接到DS7436的A端口上；9、总线连接到总线驱动器或者扩展模块连接到总线时，都要注意正负极性不能接反；10、前端模块通常连接探测器的常闭（NC）输出端；串接一个47K电阻；11、总线无故障的情况下，前端模块的输入端总线电压正常值为10-12V；12、若不能正常布防，请查看键盘显示Not ready XXX（表示第几防区开路）防区故障或报警都会造成开路；4019中18,4020中试25五防区功能表┌─────┬────┬────┬───────────┐│防区功能号│对应地址│出厂数值│含义│├─────┼────┼────┼───────────┤│ 01 │ 001 │ 23 │连续报警延时1 │├─────┼────┼────┼───────────┤│ 02 │ 002 │ 24 │连续报警延时2 │├─────┼────┼────┼───────────┤│ 03 │ 003 │ 21 │连续报警周界即时│├─────┼────┼────┼───────────┤│ 04 │ 004 │ 25 │连续报警内部入口跟随│├─────┼────┼────┼───────────┤│ 05 │ 005 │ 26 │连续报警内部留守│├─────┼────┼────┼───────────┤│ 06 │ 006 │ 27 │连续报警内部即时│├─────┼────┼────┼───────────┤│ 07 │ 007 │ 22 │连续报警 24小时防区│├─────┼────┼────┼───────────┤│ 08 │ 008 │ 7*0 │脉冲报警附校验火警│└─────┴────┴────┴───────────┘六键盘指示灯含义┌─────┬────────┬─────────┬─────────┐│指示灯│灭│闪│亮│├─────┼────────┼─────────┼─────────┤│Armed 红色│系统处于撤防状态│退出时的状态或报警│系统布防但未报警│├─────┼────────┼─────────┼─────────┤│Status绿色│布防已被触发│布防后有防区被旁路│系统已准备好│├─────┼────────┼─────────┼─────────┤│Power 绿灯│交/直流均中断│系统有故障│交流电正常工作│├─────┼────────┼─────────┼─────────┤│Fire 防火│无火警发生│有火警发生│有故障│。

Dx7400常用调试说明DX7400报警主机的编程并不是很复杂。

在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。

编程前请认真阅读说明书，正确的接好连线。

（正确接好连线是编好程序的前提）。

如果是第一次使用DX7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。

一、正常布防：密码（1234）+“布防”键。

二、撤防和消警：密码（1234）+“撤防”键。

三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。

六、如何填写数据：DX7400主机的编程地址一定是四位数，地址的数据一定是两位数。

进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05 Adr=DX7400Adr=后面的就是要写上去的四位数的地址。

输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。

（出厂值，可以通过编程改变的），然后自动跳到下一个地址。

如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。

七、确定防区的功能：（地址是 0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。

其中01代表延时防区；03代表即时防区；07代表24小时防区。

（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是 0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。

【】参数说明下面将列一些大家最常见的情况作一些简要说明。

首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。

进入编程：9876#0再输入4058,再输入01#，听到一声响后，再按住*键4秒，退出编程。

然后再对应下面的情况，对号入座。

1.第一种情况：用户只使用本机的八个防区。

（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03，延时就改为01, 24小时防区改为07,也可以单独的改某一个防区的值。

例：1防区为xx，2、3、4、5、6为立即报警防区，7、8为24小时防区。

9876#0（进入编程）003101# ( 1防区) 03#03#03#03#03# (2—6防区)07#07#（7、8防区）按*号键4秒退出编程。

<二> :简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。

DS7457I的地址也将从9开始拔。

参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。

上面已告诉大家设防区时的数值（03为立即，07为24小时）。

防区地址从0039（第9防区）开始，以此往下推，0040为第10防区的地址。

例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#00039 03#（完成第一个防区），接着03#………..这样一直按36个03# (含第一个)完成后，退出编程。

也许和说明书上有一些出入，不管什么方法，实现即可。

<三>周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447+DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。

DS7400XI报警主机编程使用手册（V 4.0版）迪信安保器材(香港)有限公司上海办事处目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章 DS7400XI系统使用说明 171、DS7447键盘使用 172、系统调试步骤 183、如何布撤防（未分区系统） 194、如何用主键盘对分区系统进行操作 205、系统时间设置 236、更改个人密码 237、查阅事件记录 24 第三章故障分析及排除 25 第四章主机编程 27 1、编程前准备 272、基础内容编程 283、分区编程 334、防区旁路编程 365、强制布防及接地故障检测编程 386、进入/退出延时编程 387、布防警告音编程 398、通用码权限编程 399、辅助总线输出编程 4010、如何设置编程密码及主操作码 4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程 4413、报警报告选择编程 4714、事件报告代码 49 14、总线设备编程 51 附：DS7400XI编程举例 53说明1．2．DS7400XI 大型报警主机系统是迪信公司非常成熟稳定的产品，并具有很强的使用性。

被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。

可实现计算机管理，并方便地与其它系统集成。

由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。

使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。

因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。

这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI的全部内容，因此手册中有未说明的部分以随机英文说明书为准。

DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。

博世DS7400XI报警主机使用说明
一、安装步骤
1.安装位置选择：选择一个安全、方便管理和维修的位置，为主机选
择一个平坦稳固的表面。

3.外围设备接线：连接外部报警设备，如门磁、红外线探测器等，按
照设备的使用说明进行正确接线。

二、设置步骤
1.系统初始化：开机后，主机会自动进行系统初始化，显示菜单选项。

2.设置用户代码：按照菜单选项，设置管理员和用户的访问代码，确
保系统的安全性。

3.设置时间和日期：按照菜单选项，设置正确的时间和日期，以便于
事件记录和报警处理。

三、操作步骤
1.报警状态监控：主界面会显示当前的报警状态，如正常、报警、故
障等。

通过监控界面，可以及时了解系统的运行状态。

3.系统设置：通过菜单选项，可以进行系统设置，如修改代码、设置
用户权限、添加外部设备等。

及时进行系统设置，可以提高系统的安全性
和可靠性。

4.事件记录查看：主机会自动记录报警事件和操作记录，可以通过菜
单选项查看事件记录，并根据需要进行导出和打印。

总结：
博世DS7400XI报警主机作为一种高性能、可靠的报警控制设备，具有安装简便、操作方便、功能丰富的特点。

通过正确的安装、设置和操作步骤，可以提供有效的安全保护，保障人们的生命财产安全。

在使用主机过程中，需要定期进行系统检查和维护，以确保系统的正常运行和长期有效。
