博世报警主机DS7400XI编程操作说明要点1.进入编程模式：a.确保主机处于非报警状态，按下“#键”和“6键”同时进入编程模式。
b.输入主工程码，按住“4键”并输入个人工程码，按下“#键”确认进入编程模式。
2.编程操作菜单：编程操作菜单以“菜单号”进行标识，按下相应的数字键进入对应的子菜单。
3.设置报警区域：a.进入报警区域设置菜单，按下“1键”。
b.输入报警区域编号，按下“#键”。
c.输入报警区域名称，按下“#键”确认。
d.设置报警区域属性，如防护类型、允许报警类型等。
4.设置报警点：a.进入报警点设置菜单，按下“2键”。
b.输入报警点编号，按下“#键”。
c.设置报警点类型，如红外探测器、烟雾报警器等。
d.设置报警点属性，如是否布防、是否即时报警等。
5.设置报警事件：a.进入报警事件设置菜单，按下“3键”。
b.输入报警事件编号，按下“#键”。
c.设置报警事件类型，如布防报警、离岗报警等。
d.设置报警事件触发的报警点和报警区域。
6.设置用户：a.进入用户设置菜单，按下“4键”。
b.输入用户编号，按下“#键”。
c.输入用户名称，按下“#键”。
d.设置用户权限，如是否具有编程权限、报警复位权限等。
7.设置时间和日期：a.进入时间和日期设置菜单，按下“5键”。
b.输入年、月、日、时、分、秒的数据，按下“#键”确认。
8.保存设置：a.在编程操作过程中，按下“0键”的任意时间，可以保存设置。
需要注意的是，在进行编程操作时，应先熟悉系统的用户手册，理解各个菜单和参数的含义。
此外，编程操作应由有经验的专业人员进行，以确保系统设置正确且安全。
周界报警（博士）实用编程一、进入编程：
输入9876 #0
输入00XX
输入YY #
注释：
1、#为确认标志
2、XX：防区地址= 防区+ 30
3、YY：防区功能号01至30
4、防区功能号00表示屏蔽防区
如：
输入9876#0
输入0031
输入00# （表示屏蔽第1防区）二、推出编程：
按*4秒后退出编程
三、布防/撤防：
布防：
1234+ON
撤防：
1234+OFF
强制布防：
1234+ON+Bypass
四、旁路防区：
1234+ Bypass+XXX
五、系统初始化：
输入9876 #0
输入4058
输入01 #
注释：4058初始化数字段
六、双防区特性设置：
输入9876 #0
输入041911#
．．．．．．
．．．．．．
输入053411#
注意：
1、0419—0534代表第9到240防区对应的防区特性编号；
2、11#为默认在双防区特性中不能更改；
3、在某一防区特性编号输入11#后，其自动调至下一防区特性
编号；
4、设置完成后按*退出编程；
七、DX4010V2驱动安装：
1、线路连接：
A主机、通讯器之间R——红色（red），G——绿色(green)，
B——黑色(black)，Y——黄色(yellow) B通讯器、电脑之间 USB连接线
2、驱动安装：
通讯器的地址码拨动为257，然后安装小光盘即为安装驱动
若无法安装则使用键盘进入编程重新设置通讯方式：
9876 #0
4019 18#
4020 25#
按*退出编程即可。
博世报警主机DS7400XI编程操作说明
DS7400XI报警主机的编程操作可以通过控制台完成。
以下是具体的
操作步骤：
1.首先，确保主机已经正确接入电源，并且连接好其他必要的设备，
如传感器、警报装置等。
2.打开DS7400XI的控制台，并输入正确的用户密码，进入编程模式。
默认密码为“1234”，如果您已经更改过密码，请输入新密码。
3.进入编程模式后，您可以通过使用菜单选项来进行各种配置。
菜单
选项通常包括区域设置、报警设置、用户设置、时间设置等。
使用方向键
和确认键来导航和选择选项。
5.接下来，您可以设置报警参数。
在报警设置选项中，您可以配置报
警触发条件、报警延迟时间、警报装置的类型等。
根据需要，您还可以将
报警信号发送到其他设备，如安保室或安全公司。
7.最后，您可以通过时间设置选项来配置主机的时间和日期。
确保主
机的时间准确无误非常重要，因为它会影响到报警触发的记录和时间戳。
以上是DS7400XI报警主机的基本编程操作说明。
请注意，由于博世
报警主机的功能非常强大且复杂，因此在进行编程操作之前，请先详细阅
读DS7400XI的用户手册，并根据实际需要进行相应的设置和调整。
博世报警主机系统的主要一些操作指令博世报警主机系统的主要一些操作指令：1、设防：1234+ON2、撤防：1234+OFF3、进入编程：9876+#+04、退出编程：*按4秒5、恢复出厂值：4058+01编程主要内容：1、综合地址：0000+152、防区编程：0001+21（即时）、0002+22（24小时防区）3、防区表：9号防区：0039（01-为即时防区）、010防区：0040（02-为24小时防区）对应的表格是：009（0039）、010（0040）、011（0041）、012（0042）、0013（0043）等4、防区特性：0419：11（代表是第009和010防区对应的是八防区模块还是单路模块，如添入1则对应是八防区模块，填人0则对应是主板自带防区或单路模块）对应的表格是：009-010（0419）、011-012（0420）、013-014（0421）、015-016（0422）5、取消接地检测：2732+00-------------------------------------------------------------进入编程：9876#0 再输入4058, 再输入01#，听到一声响后，再按住* 键4秒，退出编程。
然后再对应下面的情况，对号入座。
第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03 ，延时就改为01, 24小时防区改为07, 也可以单独的改某一个防区的值。
例：1防区为延时，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0à 0031(01# 1防区) 03#03#03#03#03# (2—6防区) 07#07# （7、8防区）退出编程。
<二> : 简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。

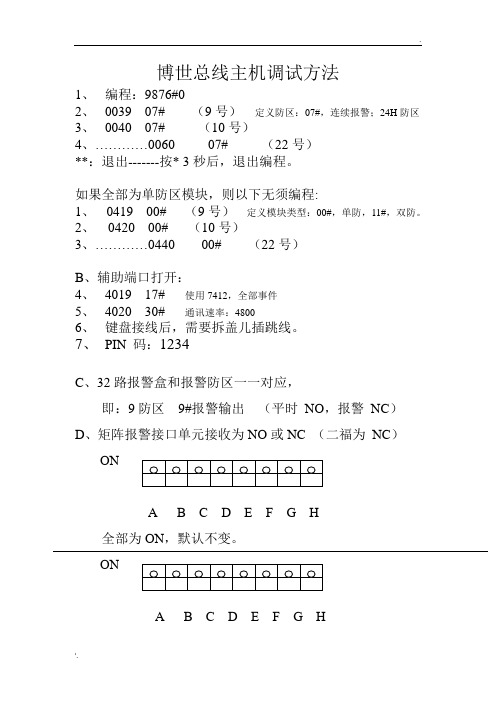

博世总线主机调试方法1、编程：9876#02、0039 07# （9号）定义防区：07#，连续报警；24H防区3、0040 07# （10号）4、…………0060 07# （22号）**：退出-------按* 3秒后，退出编程。
如果全部为单防区模块，则以下无须编程:1、0419 00# （9号）定义模块类型：00#，单防，11#，双防。
2、0420 00# （10号）3、…………0440 00# （22号）B、辅助端口打开：4、4019 17# 使用7412，全部事件5、4020 30# 通讯速率：48006、键盘接线后，需要拆盖儿插跳线。
7、PIN 码：1234C、32路报警盒和报警防区一一对应，即：9防区9#报警输出（平时NO，报警NC）D、矩阵报警接口单元接收为NO或NC （二福为NC）ONA B C D E F G H全部为ON，默认不变。
ONA B C D E F G HH: 对应防区1—8 ，现在显示为报警闭合。
G: 对应防区9—16 ，以此类推。
E: LED 滚动速度：1级慢，--------8级快。
F: 院内动点，视频对应点：院25# ----视频输入85#；院26# ----视频输入86#；院27# ----视频输入87#；院长机----视频输入88#；G: 11#楼内2个电梯，视频对应点：电梯1# ----视频输入31#；电梯2# ----视频输入32#；H: 光端机来动点，视频对应点：院23# ----视频输入112#；院24# ----视频输入113#；。

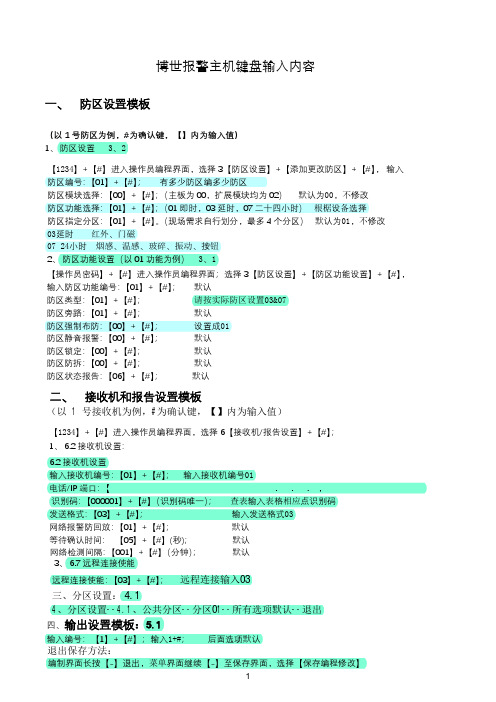

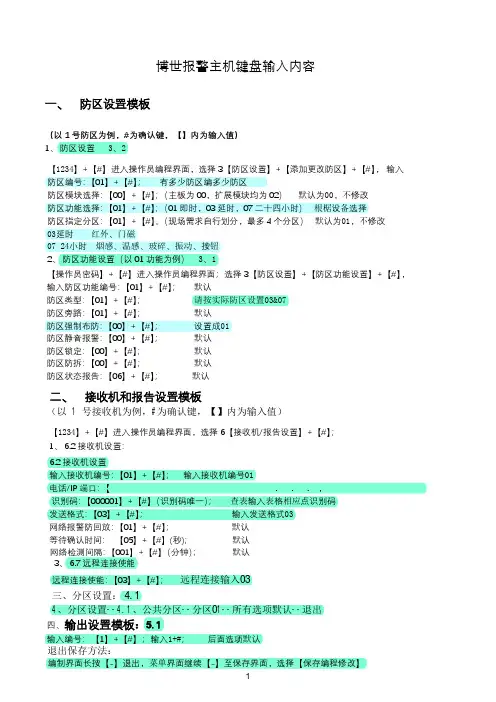

博世报警主机键盘输入内容一、 防区设置模板（以1号防区为例，#为确认键，【】内为输入值）1、 防区设置 3、2【1234】+【#】进入操作员编程界面，选择3【防区设置】+【添加更改防区】+【#】，输入防区编号：【01】+【#】；有多少防区编多少防区防区模块选择：【00】+【#】；（主板为00，扩展模块均为02） 默认为00，不修改防区功能选择：【01】+【#】；（01即时，03延时，07二十四小时） 根椐设备选择防区指定分区：【01】+【#】。
（现场需求自行划分，最多4个分区） 默认为01，不修改03延时 红外、门磁07 24小时 烟感、温感、玻碎、振动、按钮2、 防区功能设置（以01功能为例）3、11【操作员密码】+【#】进入操作员编程界面；选择3【防区设置】+【防区功能设置】+【#】，输入防区功能编号：【01】+【#】；默认防区类型：【01】+【#】； 请按实际防区设置03&07防区旁路：【01】+【#】；默认防区强制布防：【00】+【#】；设置成01防区静音报警：【00】+【#】；默认防区锁定：【00】+【#】；默认防区防拆：【00】+【#】；默认防区状态报告：【06】+【#】；默认二、 接收机和报告设置模板（以 1 号接收机为例，#为确认键，【】内为输入值）【1234】+【#】进入操作员编程界面，选择6【接收机/报告设置】+【#】；1、 6.2接收机设置：6.2接收机设置输入接收机编号：【01】+【#】；输入接收机编号01识别码：【000001】+【#】（识别码唯一）； 查表输入表格相应点识别码发送格式：【03】+【#】；输入发送格式03网络报警防回放：【01】+【#】； 默认等待确认时间： 【05】+【#】(秒)； 默认网络检测间隔：【001】+【#】（分钟）； 默认3、 6.7远程连接使能远程连接使能：【03】+【#】； 远程连接输入03三、分区设置：4.14、分区设置--4.1、公共分区--分区01--所有选项默认--退出四、输出设置模板：5.1输入编号：【1】+【#】；输入1+#；后面选项默认退出保存方法：编制界面长按【-】退出，菜单界面继续【-】至保存界面，选择【保存编程修改】。
DS7400-XI报警主机的简单调试和编程方法当入侵报警系统设备之间连接好之后，主要的调试和编程设置都是在键盘上完成的。
DS7400XI 报警控制系统主机是一种大型的防火/防盗报警系统。
它可与各种防盗探测器及防火探测器相连接。
主机板自带8 个防区，可扩充240 个防区（4.0 版）。
一共248个防区。
扩充采用两线总线方式。
扩充设备的类型有8 防区，扩展模块DS7432、单防区扩展模块DS7457i、单防区带输出的模块DS7465i、双防区扩展模块DS7460i、DS3MX、DS6MX 以及各种带地址码的红外，门磁，烟感器等。
总线驱动器可采用DS7430（单总线）或DS7436（双总线）。
在我们实验室里报警主机主要由自带8防区的主机板，总线驱动器DS7436（直接嵌在主机板上），单防区扩展模块DS7457i，前端红外对射探测器自带8防区的主机板 1个总线驱动器DS7436 1个单防区扩展模块DS7457i 2块前端红外对射探测器 2对在编程之前我们要对DS7457i地址码进行设置DS7457i 上有八组手动拨码开关，用来设置DS7457i 的防区号。
方法是将八组开关分别对应的数字相加，所得出的数就是防区号。
并把需要相加的数对应的开关拨到ON 的位置。
如图所示的开关位置表示33 防区。
这里要说明一下这里编号必须要大于等于9，因为前8个地址已经被主机板上的8个防区所占据。
调试之前暂时不要接入探测设备这样便于在调试过程中排除探测器问题的干扰前期的准备做完之后就可以进入编程调试阶段第一步：闭合接入交流电源开关（会听到“嘟”的一声）检查前端探测器电路是否是闭路状态如果不是请恢复到闭路状态在键盘上输入9876#0输入4058 01# （对原先设置的程序清空恢复到出厂时设置便于对系统重新编程） 综合编程地址（0000）输入0000 14#系统自动跳转到0001确定防区功能编程地址（0001-0030）输入22#（输入完后地址自动跳转到0002）这里输入的22就是数据1和数据2中分别输入数字2表示防区功能是:连续报警声输出，开路报警24小时防区。
【】参数说明下面将列一些大家最常见的情况作一些简要说明。
首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。
进入编程：9876#0再输入4058,再输入01#，听到一声响后，再按住*键4秒，退出编程。
然后再对应下面的情况，对号入座。
1.第一种情况：用户只使用本机的八个防区。
（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03，延时就改为01, 24小时防区改为07,也可以单独的改某一个防区的值。
例：1防区为xx，2、3、4、5、6为立即报警防区，7、8为24小时防区。
9876#0（进入编程）003101# ( 1防区) 03#03#03#03#03# (2—6防区)07#07#（7、8防区）按*号键4秒退出编程。
<二> :简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。
DS7457I的地址也将从9开始拔。
参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。
上面已告诉大家设防区时的数值（03为立即，07为24小时）。
防区地址从0039（第9防区）开始，以此往下推，0040为第10防区的地址。
例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#00039 03#（完成第一个防区），接着03#………..这样一直按36个03# (含第一个)完成后，退出编程。
也许和说明书上有一些出入，不管什么方法，实现即可。
<三>周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447+DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。
注意事项 2、DS7400XI主机自带1-8防区不管有无使用，均要串接一个2.2K电阻；
深圳市普泰克智能科技有限公司
电话：0755-********
11、总线无故障的情况下，前端模块的输入端总线电压正常值为10-12V；
12、若不能正常布防，请查看键盘显示Not ready XXX（表示第几防区开路） 防区故障或报警都会造成开路；
13、若有任何疑问，请咨询以下电话。
DS7400XI-CHI编程案例（7457I）
6、探测器到主机或模块采用RVV4*0.5时距离须控制在200米以内；
7、在连接总线前，确保其没有断路或短路；
8、在扩展防区没有超过120个的情况下，总线先连接到DS7436的A端口上；
9、总线连接到总线驱动器或者扩展模块连接到总线时，都要注意正负极性 不能接反；
10、前端模块通常连接探测器的常闭（NC）输出端；串接一个47K电阻；
1、以上为扩展12个DS7457I的编程方法；
3、DS7447E键盘使用前要先跳线，以确定其编号；使用一个时就设为1；
4、DS7457I等扩展模块在使用前都要先拨码，以确定其防区号；
5、总线线材采用RVV4*1.5以上；单路总线的最长距离控制在1.6公里以内；
第 1 页，共 1 页。
B O SC H博世D S I C H I 总线报警主机简易编程集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]B O SC H博世D S7400X I-C H I总线报警主机总线原理讲解1总线原理简介很多人知道DS7400可以通过总线扩展更多的防区，但具体是什么总线，很多人都不是很清楚，说485，CAN，MODBUS或其它的都有，就算是说了MUXBUS，也只是知道这个名字，具体是怎么一个通信方式不是很清楚，本人有幸接触到这一块，在此做一个简单的介绍以方便大家更深入一点的了解这款产品。
DS7400采用的总线叫MUXBUS（MultiplexBus的缩写),是BOSCH产品特有的一种总线（盗版不在考虑之列）,这款总线索特殊性在于它的数据发送和返回都是在一根线上，另一根是共地线，也叫参考线。
和RS485通信有本质区别，485的每次数据传输和返回都是在两根线上的（差分信号），从可靠的角度来讲，RS485的通信还应加一根地线（即参考线），对于产品和系统的稳定都很重要。
对于MUXBUS在线上传输的内数据，很多人习惯于用万用表来测测电压以确定总线有没有问题，在这里我不能说这不可以。
只能说是不准确的，你们只是测了一个波形的平均值。
当然对于是不是与另一根线短路这种问题还是可以测出来。
由于在总线上传输的是一种特殊的阶替波（可参考看下图），并且一串数据后，会有一个持续的高电平以帮助终端地址码模块充电（这就是为什么BOSCH的地址码模块不要外界给他供电的原因），充的电足够完成一次与主机之间的一次通信。
然后如此反复。
此主题相关图片如下：muxbus.bmp2总线对线材的要求：由于数据在一根线上进行传输和返回，对于线材就有特别的要求。
首先双绞线，其次是屏蔽线，这两种在使用这一款总线主机时都是很忌讳的。
由于电流信号的传输，在屏蔽线和双绞线上都会产生较大的阻抗。
左右手定律或许大家能想起来这个原因。
CMS-8主机简易编程键盘操作模式：清除报警记忆：密码+6#旁路模式：密码+9#（居家灯闪烁）输出旁路防区编号* +#（退出旁路模式）设置日期时间（19年4月26日12点30分）：密码+3#1904261230#长按5进入故障分析模式：1亮附件模块故障 2亮通讯故障 3亮电池电压低4亮辅助电源故障 5亮警号故障 6亮时间未设置7亮电话线故障编程模式：进入编程：1234# 退出编程：960# 上一步：* 下一步：# 恢复出厂：961#在地址中设置的新的数据：【数据】* 跳到其他地址：【地址码】#更改安装员密码：425#1*#2*#3*#4*更改用户密码：430#2*#5*#8*#0*电话号码：000#8*#8*#8*#2*#7*#7*#0*#9*（结束符15，默认值为15）用户编号：017##9*#9*#9*#9*（019#9*#9*#9*#9*）报告开关：137#6*防区编程（第二位数代表防区号，下同）：即时防区：210#1* 延时防区：220#3* 24小时防区：230#7*强制布防：212#1* 无声报警：213#1*其他编程：退出延时：170#0*#4*#5*（可直接改171、172）进入延时：173#0*#3*#0*（可直接改174、175）键盘锁定：179#6* 交流电报告延时：183#1*丛文网络模块编程：IP：000#1*#9*#2*#1*#6*#8*#0*#0*#1*#1*#8*#0*#0*#7*#7*#0*#0*第二中心电话号码：030#8*#8*#8*#2*#7*#7*#0*#9*第二中心用户编号：047##9*#9*#9*#9*（049#9*#9*#9*#9*）启用网络协议：023#3*网络等待时间：025#1*防区：216#5* 223#5* 236#5* 246#5* 256#5* 266#5* 276#5* 286#5*系统报告：137#5*#5*#5*#5*。
博世ICP-CC408主机设置远程布防的方法
ICP-CC408设置电话/手机远程布防的方法：
1、拨号格式：080编成4：
2、拨号器选项1编程允许通过电话远程布防系统：地址177编成11：
3、铃响计数：按需要设置成需要的次数（拨打主机所接的电话线时，响铃几次主机自动接
通，设置范围：1~13），一般编成6次。
4、国家代码：750编成0
751编成8
全部设置好之后，主机连接上电话线，用座机或者手机拨打报警主机连接的电话号码。
报警主机在应答来电后，将发出一声奇怪的鸣音，等到提示音暂停时，按下按键式电话上的[*]键或[#]键
听到主机回传两声鸣音，表示系统布防在外出模式
挂断电话。
系统现已处于布防状态。
博世迪信DS7400报警主机简易编程制作：书海天梯电子图书馆书海电子图书馆e书海DS7400Xi报警系统的编程并不复杂。
在编程之前，用户必须先详细地阅读本编程说明，并清楚地知道你所需要的功能。
，这样便于编程。
一．编程前准备1。
1阅读前面的有关DS7400Xi系统的接线说明，正确地接好所有连线。
1。
2若是第一次使用DS7400XI系统，在编程结束后，不要将探头接入系统，而将线尾电阻接在扩充防区上，待报警主机全部调好后，再将各种探头接入防区。
这样如果系统有故障，便于判断是主机系统故障还是探测器部分的问题。
二．基础编程内容2、1．综合编程地址(0000)采用工厂预设值。
2.2.22防区编程对DS7400XI进行防区编程时一般分三步:●确定防区功能号的含义（采用工厂预设值）●确定某一防区具有哪一种防区功能●确定防区特性(即采用哪种防区扩充形式)2.2.1确定防区功能的含义（0001-0030）（采用工厂预设值）防区功能是DS7400Xi的防区类型，如即时防区，延时防区，24小时防区，防火防区等。
DS7400Xi有30种防区功能可以设置，分别占地址0001-0030，每一种防区功能对应一组防区功能号，在后面的防区设置中，要使用到防区功能号。
防区功能编程出厂值设置状态如下：2.2.2确定一个防区的防区功能(00(00313131-0-0-027*******))防区功能与防区是两个概念。
在防区编程中，就是要把某一具体防区设定具有哪一种防区功能。
因此，在这里要解决的问题是：能。
DS7400Xi V4.0版共有248个防区，从0031-0278共248个地址，每个地址对应一个防区。
使用多少个防区就编多少个地址，不用的地址不编，或在不用的防区地址中填00。
（注：如果多编了防区，那么可以用在这些多余防区地址中填写00的方式取消这些防区。
）防区与地址的对应关系是:从地址0031-0278共248个地址，每个地址都有两位数据，代表的含义是：防区地址=防区号+30如：第32防区是被编为24小时防区（防区功能号使用出厂值），则编程方法是：输入9876#0（编程密码）输入0062输入07#为什么输入的数据07？因为07代表防区功能号，表示脉冲报警输出24小时防区。
DS7400-XI报警主机的简单调试和编程方法
当入侵报警系统设备之间连接好之后，主要的调试和编程设置都是在键盘上完成的。
DS7400XI 报警控制系统主机是一种大型的防火/防盗报警系统。
它可与各种防盗探测器及防火探测器相连接。
主机板自带8 个防区，可扩充240 个防区（4.0 版）。
一共248个防区。
扩充采用两线总线方式。
扩充设备的类型有8 防区，扩展模块DS7432、单防区扩展模块DS7457i、单防区带输出的模块DS7465i、双防区扩展模块DS7460i、DS3MX、DS6MX 以及各种带地址码的红外，门磁，烟感器等。
总线驱动器可采用DS7430（单总线）或DS7436（双总线）。
在我们实验室里报警主机主要由自带8防区的主机板，总线驱动器DS7436（直接嵌在主机板上），单防区扩展模块DS7457i，前端红外对射探测器
自带8防区的主机板 1个
总线驱动器DS7436 1个
单防区扩展模块DS7457i 2块
前端红外对射探测器 2对
在编程之前我们要对DS7457i地址码进行设置
DS7457i 上有八组手动拨码开关，用来设置DS7457i 的防区号。
方法是将八组开关分别对应的数字相加，所得出的数就是防区号。
并把需要相加的数对应的开关拨到ON 的位置。
如图所示的开关位置表示33 防区。
这里要说明一下这里编号必须要大于等于9，因为前8个地址已经被主机板上的8个防区所占据。
调试之前暂时不要接入探测设备这样便于在调试过程中排除探测器问题的干扰
前期的准备做完之后就可以进入编程调试阶段
第一步：闭合接入交流电源开关（会听到“嘟”的一声）
检查前端探测器电路是否是闭路状态如果不是请恢复到闭路状态
在键盘上输入9876#0
输入4058 01# （对原先设置的程序清空恢复到出厂时设置便于对系统重新编程） 综合编程地址（0000）
输入0000 14#
系统自动跳转到0001
确定防区功能编程地址（0001-0030）
输入22#（输入完后地址自动跳转到0002）
这里输入的22就是数据1和数据2中分别输入数字2表示防区功能是:连续报警声输出，
开路报警24小时防区。
需要不同的防区功能可以在这里设置，一共可以设置30种不同组合
分别存储在0001-0030地址内。
输入32# （报警功能对照上面的表格）
确定一个防区的防区功能(0031-0278)
防区功能与防区是两个概念。
在防区编程中，就是要把某一具体防区设定具有哪一种防区功能。
在防区编程中所要解决的问题是：要使用多少个防区，每个防区应设置为哪种防区功能。
地址=防区号+30
输入 ** （作用重新输入地址）
输入0063 01# （这里的63就是上面DS7457i拨号地址33+30，01就是防区功能0001的后两位）自动跳转到0064
输入02#
防区特性设置（0415-0538）
我们知道除了主板自带8个防区，别的240防区是通过总线驱动扩展模块的，在实际应用中拓展模块有好多种，为了便于主机多扩展模块的识别，所以要对扩展模块特性进行地址设置。
每个地址有两个数据位，依次分别代表两个防区。
两个数据位的含义是：
我们在上面提过用到两个DS7457i模块因此
输入**
输入0446 00#
长时间按*键3秒退出编程
接下来我们可以在键盘上对防区进行布防
输入1234+ON （对系统进行布防）
如果将探测器端电路形成短路状态，键盘将发生警报
注：如果两个或两个以上防区都警情，键盘只能对先被触警的防区进行报警，但键盘显示屏可
以显示所有被触发防区的地址
撤消报警
直接输入 1234+off(对系统进行撤防)
要对某一个防区进行撤防输入
输入 9876#0
输入 所在防区地址 00#
按* 3秒 即可
以上就是不要求分区情况的简单编程设置
在实际运用中防区使用会比较多这样就必须对防区分区，系统将248个防区划分为8个分区， 每个分区可独立地进行布防和撤防
确定系统使用几个分区，有无公共分区(3420)
公共分区是指当其他相关分区都布防，公共分区才能布防。
而公共分区先撤防其它相关分区才能
撤防。
在地址3420 中，第一数据位表示确定使用几个分区，第二个数据位确定公共分区与其它
分区的关系。
可以这样来设置
输入 9876#0
输入3420 10#
长按* 3秒
确定哪些防区属于哪个分区(0287-0410)
这个编程的概念是：DS7400XI 有248 个防区，可分为8 个独立的分区，将这248 个防区设置到不同的分区中去。
从地址0287 至0410 共124 个地址。
每个地址有2 个数据位，共248 个数据位，它们依此代表248 个防区。
在这248 个数据位中填入不同的数据，就表示系统的248 个防区属于不同的分
比如我们上面用到63和64防区，那么就是如下编程
输入 9876#0
输入 0303 01#
长按* 3秒
这样63 和64防区分属1分区和2分区
可以对分区过后的防区进行布防/撤防
输入1234+##（几防区就几个#号）+ON/OFF
注：若系统只设一个主键盘并且管理多个分区,如果将主键盘设为管理分区1,虽然主键盘能对其它分区进行布撤防,但其它分区报警时主键盘能显示,但键盘蜂鸣器不叫.
进入/退出延时编程(4028-4030,4032-4033)
进入延时是指在系统布防时，若延时防区被触发后，在进入延时时间内，若系统撤防则不报警，若系统不撤防，则在延时时间结束后系统将发生报警。
退出延时是系统布防后，在退出延时时间内，若防区被触发（24 小时防区和火警防区除外），则不报警；退出延时结束后，若防区被触发则立即报警。
两个数据位表示时间，以5 秒为单位，输入数据0-51（0-255 秒），预设置为09（45 秒）
两个数据位表示时间，以5 秒为单位，输入数据0-51（0-255 秒），预设置为09（45 秒
对系统的33防区延时进行编程
输入 9876#0
输入 0001 23#
输入 **
输入 4028 02#
长按* 3秒
结束编程
按1234+ON进行布防，会发现Armed指示灯一直在闪，在这期间防区被触发是不会报警的，当
Armed指示灯稳定的亮着说明延时结束，防区再被触发系统将报警
按1234+off进行撤防
布防和撤防的注意点：
1.消除和撤防报警1234+off，如果是火警报警还要按1234+ Systemreset 消除火警记忆
2.如果系统中有错误不能及时排除又要立即布防那么就按1234+on+ Bypass 强制布防。
