周界入侵报警系统解决方案目录一、系统综述 (3)二、系统配置 (4)2.1 前端探测器 (4)2.2 前端控制与数据存储设备配置 (4)2.3 系统管理和控制配置 (4)三、系统功能 (4)3.1 系统控制 (4)3.2 报警监视, 显示和事件日志 (5)四、系统结构 (5)4.1 键盘功能 (5)4.2 报警管理中心功能 (6)五、设备技术参数 (6)5.1 报警主机DS7400Xi-CHI (6)5.2 DS7447E-CN 控制键盘 (9)5.3 DS7436 双回路总线驱动器 (10)5.4 DS7457i -CHI 单防区输入模块 (10)5.5 DSR-32C 三十二路继电器模块 (11)5.6 DX4010V2 USB/RS-232接口模块 (12)5.7 报警管理软件MTSW (12)5.8 紧急报警按钮 (13)5.9 室外相对式双光束红外线探测器 (14)本方案中周界入侵报警系统包含总线制报警主机，总线式输入模块，室外相对式双光束红外线探测器、和继电器输出模块等。

室外相对式双光束红外线探测器保护重点是防止有人非法翻越围墙，这些围墙只要有人非法闯入，或者用户触发红外线探测器，设备即会产生报警，报警信号经过总线式输入模块处理后通过系统总线传回至控制中心报警主机，报警主机会按照预先设定的程序通过系统总线迅速传输至前端现场控制总线式输入/输出模块进行联动，启动相应报警点的声光报警器，与此同时控制中心报警管理软件会自动调出电子地图显示报警确切位置，方便中心值班人员及时查看警情事件及报警方位等信息。

入侵报警系统还可以与视频监控系统联动。

当有警情发生时控制中心报警管理软件会自动控制继电器输出模块，将相应报警点信号传输至视频监控系统，实现视频监控管理软件自动弹出相应报警点的监控视频画面。

系统具有防破坏功能，在报警线路被切断或短路，入侵探测器被破坏等情况下均能有效报警。

各子系统配备UPS应急电源，在市电交流电断电2个小时的情况下，系统仍然能够可靠运行。

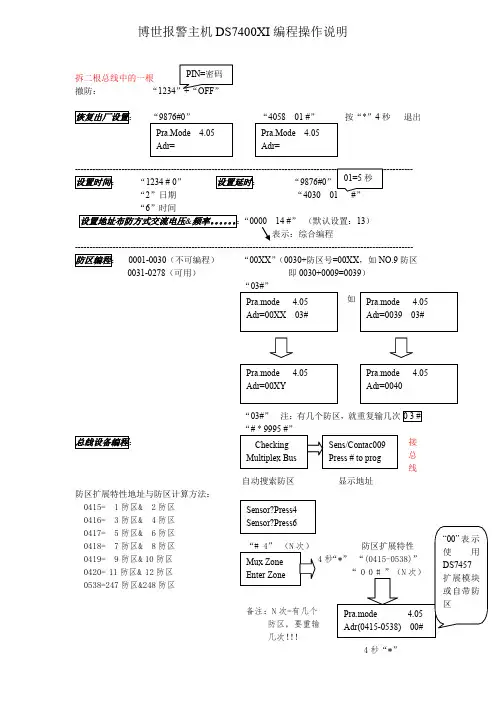

博世报警主机DS7400XI编程操作说明
DS7400XI报警主机的编程操作可以通过控制台完成。

以下是具体的
操作步骤：
1.首先，确保主机已经正确接入电源，并且连接好其他必要的设备，
如传感器、警报装置等。

2.打开DS7400XI的控制台，并输入正确的用户密码，进入编程模式。

默认密码为“1234”，如果您已经更改过密码，请输入新密码。

3.进入编程模式后，您可以通过使用菜单选项来进行各种配置。

菜单
选项通常包括区域设置、报警设置、用户设置、时间设置等。

使用方向键
和确认键来导航和选择选项。

5.接下来，您可以设置报警参数。

在报警设置选项中，您可以配置报
警触发条件、报警延迟时间、警报装置的类型等。

根据需要，您还可以将
报警信号发送到其他设备，如安保室或安全公司。

7.最后，您可以通过时间设置选项来配置主机的时间和日期。

确保主
机的时间准确无误非常重要，因为它会影响到报警触发的记录和时间戳。

以上是DS7400XI报警主机的基本编程操作说明。

请注意，由于博世
报警主机的功能非常强大且复杂，因此在进行编程操作之前，请先详细阅
读DS7400XI的用户手册，并根据实际需要进行相应的设置和调整。

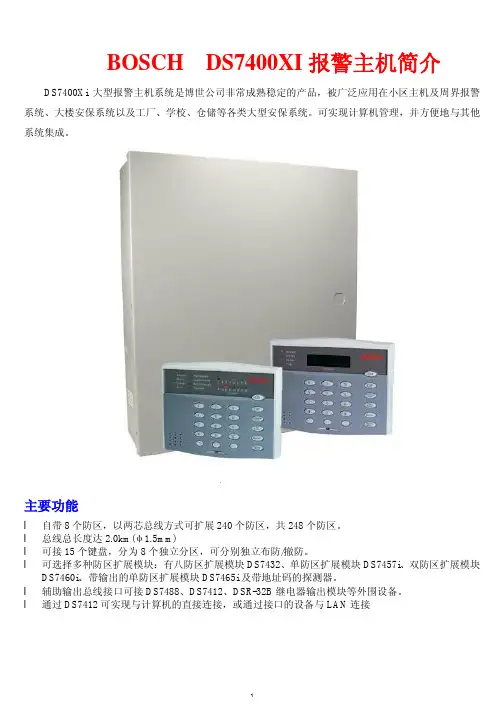

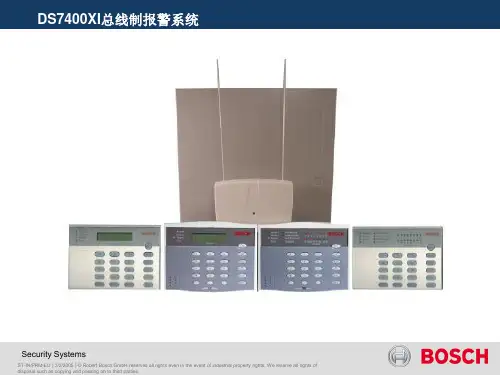

BOSCH DS7400XI报警主机简介DS7400Xi大型报警主机系统是博世公司非常成熟稳定的产品，被广泛应用在小区主机及周界报警系统、大楼安保系统以及工厂、学校、仓储等各类大型安保系统。

可实现计算机管理，并方便地与其他系统集成。

一、DS7400XI基本配置示意图23二、DS7400Xi主板三、总线驱动器3.1总线DS7400采用的总线叫MUXBUS（Multiplex Bus 的缩写),是BOSCH产品特有的一种总线，这款总线其特殊性在于它的数据发送和返回都是在一根线上，另一根是共地线，也叫参考线。

和RS485通信有本质区别，485的每次数据传输和返回都是在两根线上的差分信号。

由于数据在一根线上进行传输和返回，对于线材就有特别的要求。

首先双绞线，其次是屏蔽线，这两种在使用这一款总线主机时都是很忌讳的。

由于电流信号的传输，在屏蔽线和双绞线上都会产生较大的阻抗。

由于是电流信号，所以对线径的要求通常会高于其它485总线。

特别是对于远距离通信。

大家都知道线阻与线径是成反比的。

强烈建议使用平行线。

屏蔽线和双绞线不是绝对的不行。

只是距离将大打折扣。

²1000米以内：2×1.0²1000---1600：2×1.5²1600米以上，可考虑加DS7426转换成485的信号传输3.2 DS7436双回路总线驱动器DS7436专用于DS7400Xi控制/通讯主机，支持两路总线回路，可连接多达240个远程节点，别称双回路总线驱动器。

DS7436安装位置回路A和回路B用于防火和防盗防区。

建议回路A用作防盗防区，回路B用作防火防区，但只有回路A可用于编程多路地址码。

编程前，应断开回路B的连接。

编程时，跳线插到“ENABLE”，完成后，恢复至“DISABLE”。

3.3 DS7430单回路总线驱动器DS7430是一个多路扩展模块，它与DS7400Xi控制/通讯主机一同使用。

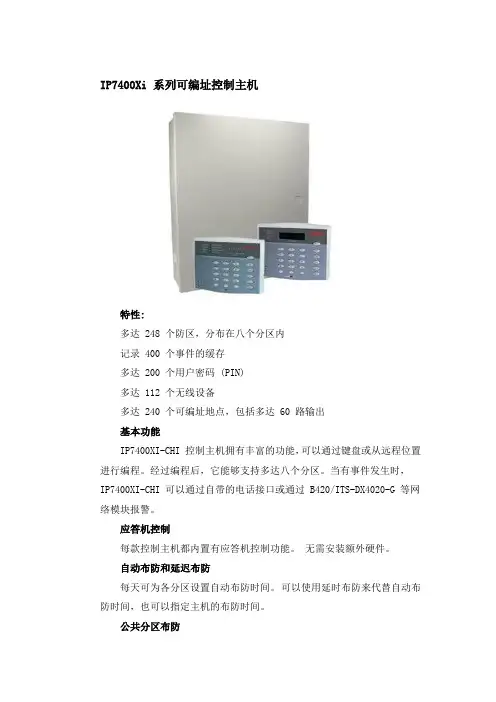

IP7400Xi 系列可编址控制主机特性:多达 248 个防区，分布在八个分区内记录 400 个事件的缓存多达 200 个用户密码 (PIN)多达 112 个无线设备多达 240 个可编址地点，包括多达 60 路输出基本功能IP7400XI-CHI 控制主机拥有丰富的功能，可以通过键盘或从远程位置进行编程。

经过编程后，它能够支持多达八个分区。

当有事件发生时，IP7400XI-CHI 可以通过自带的电话接口或通过 B420/ITS-DX4020-G 等网络模块报警。

应答机控制每款控制主机都内置有应答机控制功能。

无需安装额外硬件。

自动布防和延迟布防每天可为各分区设置自动布防时间。

可以使用延时布防来代替自动布防时间，也可以指定主机的布防时间。

公共分区布防可以设定一个分区来跟随某些或所有其它分区的布防状态。

公共分区仅当其连接的所有分区都布防时才会布防，这样可以既保护门厅和入口等公共分区，同时又能保持各分区的相互独立。

自定义布防配置允许系统在不同的配置下布防，从而自动绕过一组防区。

包含多个易用功能键的用户界面•六个带标签的功能键，无需按多个按扭来输入命令。

输入PIN 后按相应功能键，可以执行各种功能，如布防、撤防和重置烟雾探测器等。

•界面向新用户提供简单的操作步骤。

专家用户可以快速使用所需的项目。

•可编程的快速布防功能让用户无需 PIN 也可以打开系统。

当关闭系统、关闭报警或进行系统测试时，系统要求输入PIN。

电子可擦除可编程只读内存 (EEPROM) 技术控制主机使用电子可擦除可编程只读内存 (EEPROM)。

当发生电源故障时，EEPROM 可以保留程序内存、系统编程、用户代码和布防撤防状态。

电源恢复后，系统会延迟一段时间再运行，防止空间传感器发生误报，因为空间传感器要在几分钟后才能工作。

八个分区将控制主机划分为八个独立的系统分区，每个分区拥有自己的键盘和报告 ID。

键盘可以指定为主键盘，实现对所有分区的访问。

BOSCH博世总线制报警主机DS7400XI智能防盗报警系统
解决方案
首先，DS7400XI可以连接多种不同类型的传感器和控制器，如红外
探测器、门禁控制器、烟雾报警器等，实现对多种安全事件的监测和响应。

这些传感器和控制器通过总线技术与主机连接，可以实现双向通信和数据
交换，从而提高系统的灵敏度和可靠性。

其次，DS7400XI支持多种报警方式和联动控制策略，可以根据不同
的安全事件触发相应的报警行为，如触发警报器、发送短信通知等。

同时，系统还能够与其他设备和系统进行联动控制，如与监控摄像头联动，实时
监测发生的安全事件。

此外，DS7400XI还具有用户友好的界面和操作方式，可以通过面板、遥控器或者手机App对系统进行操作和监控。

用户可以通过系统设置不同
的安全模式和权限，对不同的用户进行权限控制，保证系统的安全性和可
靠性。

最后，DS7400XI还具有高可靠性和自我监测功能。

该系统具备自我
检测和故障自愈功能，能够实时监测系统的运行状态，并对任何故障进行
自动报警和修复。

系统还支持远程监控和管理，管理员可以通过网络远程
查看系统的实时状态和报警信息，提高了系统的管理和维护效率。

综上所述，BOSCH博世总线制报警主机DS7400XI智能防盗报警系统
解决方案通过总线技术实现多种传感器和控制器的联动和集成，提供了更
高效、可靠的安全保护。

系统具备多种报警方式和联动控制策略、用户友
好的界面和操作方式、高可靠性和自我监测功能，可以满足不同场景下的
安全需求。

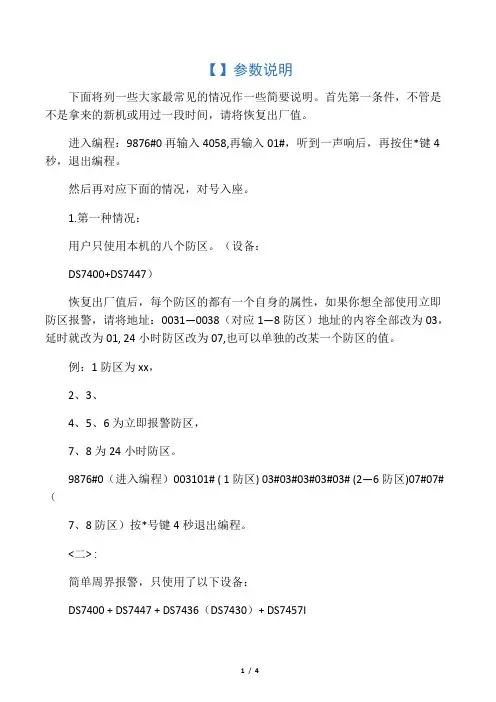

【】参数说明下面将列一些大家最常见的情况作一些简要说明。

首先第一条件，不管是不是拿来的新机或用过一段时间，请将恢复出厂值。

进入编程：9876#0再输入4058,再输入01#，听到一声响后，再按住*键4秒，退出编程。

然后再对应下面的情况，对号入座。

1.第一种情况：用户只使用本机的八个防区。

（设备：DS7400+DS7447）恢复出厂值后，每个防区的都有一个自身的属性，如果你想全部使用立即防区报警，请将地址：0031—0038（对应1—8防区）地址的内容全部改为03，延时就改为01, 24小时防区改为07,也可以单独的改某一个防区的值。

例：1防区为xx，2、3、4、5、6为立即报警防区，7、8为24小时防区。

9876#0（进入编程）003101# ( 1防区) 03#03#03#03#03# (2—6防区)07#07#（7、8防区）按*号键4秒退出编程。

<二> :简单周界报警，只使用了以下设备：DS7400 + DS7447 + DS7436（DS7430）+ DS7457I由于前八个防区被主机占用，所有外扩展的防区都将从9开始。

DS7457I的地址也将从9开始拔。

参考DS7457I说明书上的地址拔码表.绝大多数此类工程，防区特性都是立即或24小时防区。

上面已告诉大家设防区时的数值（03为立即，07为24小时）。

防区地址从0039（第9防区）开始，以此往下推，0040为第10防区的地址。

例：一周界安装了36对对射，使用了36个DS7457I，所有防区都为立即防区（布防后所有探头才生效）编程：9876#00039 03#（完成第一个防区），接着03#………..这样一直按36个03# (含第一个)完成后，退出编程。

也许和说明书上有一些出入，不管什么方法，实现即可。

<三>周界报警（需现场联动灯光或警号），使用下列设备：DS7400 + DS7447+DS7430 + DS7465I (灯光联动)BOSCH的联动相对其它复杂一些，用到的需仔细看。

DS7400Xi-CHI 报警通信控制主机DS7400Xi是一种大防区的报警控制主机，具有功能全，质量稳定的特点，被广泛的应用于小区、大楼、工厂等场合的报警系统，在这里就DS7400Xi报警主机的功能、系统配置、以及实际应用作一归纳，给工程商在系统设计时提供方便。

一.主要功能自带8个防区，以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。

总线总长度达2.0km(Ф1.5mm)。

可接15个键盘，分为8个独立分区，可分别独立布防/撤防。

有200组个人操作密码；30种可编程防区功能。

可选择多种防区扩展模块：有八防区扩展模块DS7432、单防区扩展模块DS7457i、双防区扩展模块DS7460i、三防区键盘DS3MX、六防区键盘DS6MX、带输出的单防区扩展模块DS7465i及带地址码的探测器。

辅助输出总线接口可接DS7488、DS7412、DSR-32B继电器输出模块等外围设备。

可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。

通过DS7412可实现与计算机的直接连接，或通过接口的设备与LAN 连接。

可通过PSTN与报4010警中心连接，支持4+2、Contact ID等多种通讯格式。

可实现键盘编程或远程遥控编程。

支持无线扩充功能：2个无线接收器，112个无线探测器或按钮，5个无线键盘。

通讯器·向两个电话号码发出单、双和备份报告。

通讯格式有：3/1、3/1带扩展、3/1带奇偶、3/1带扩展带奇偶、4/1、4/2、BFSK、Contact ID、SIA数字通讯格式、寻呼机格式允许主机拨打数字寻呼服务，并留下表示用户和事件代码的数字信息。

·FCC的注册号码为：ESVUSA-75333-AL-E·通讯当量为：0.1B防雷电保护·MOV元件和火花隙可防闪电和静电。

盗警/火警防区输入·回路总数：自带8个回路·终端电阻：2.21KW键盘·键盘数量：15个·每条导线的最大长度为：300m·串联时，键盘之间的最大距离为300m·系统的总导线长度最大为：1800m·线材要求：4芯线，0.8-1.0mm·注：每300米长的导线上最多连接2个键盘电源·电源输入：18VAC，50VA，50Hz或60Hz·总电源输出：12VDC，2.5A·键盘电源：12VDC，1.0A·可选待机电池(D1272) ：12V，7.0AH (可支持35AH)输出:·系统提供3个独立可编的输出，它们可以用来跟随报警、进出控制、系统故障、烟感探测器复位或主机布防状态等事件。

BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案某大型工厂有 5 个厂区，分布比较分散，厂区之间通过光纤布了局域网。

厂方现在要求对每个厂区安装防盗报警系统，在管理中心进行集中管理。
