线材弯折试验机功能简介.

线材弯折摇摆试验机安全操作及保养规程1. 简介线材弯折摇摆试验机是一种用于测试线材在弯曲和震动加载下的耐久性能的测试设备。

为了保证设备的安全运行和延长设备的使用寿命，本文档介绍了线材弯折摇摆试验机的安全操作规程和保养方法。

2. 安全操作规程请按照以下规程进行线材弯折摇摆试验机的安全操作：2.1. 严禁操作•未经培训人员严禁操作设备。

•严禁在设备运行时将任何身体部位伸入摇摆试验机内部。

•严禁在设备运行时进行任何调试和维修工作。

2.2. 穿戴个人防护装备•操作人员应穿戴合适的工作服和安全鞋。

•在操作设备时，应佩戴护目镜和手套等个人防护装备。

2.3. 检查设备状态•使用前应检查设备是否处于正常工作状态。

•确保安全开关和急停开关的正常工作。

•确保设备的电源和接地连接正常。

2.4. 合理放置试验样品•将试验样品正确放置在试验夹具上，并确保夹具牢固。

•避免试验样品与设备其他部件的接触，以免发生人员伤害或设备损坏。

2.5. 控制试验运行参数•根据试验要求，设置适当的试验运行参数，如频率、振幅等。

•在设备运行时，严禁随意调整试验参数，以免对试验样品和设备造成损坏。

2.6. 监控设备运行•在设备运行过程中，保持警惕，密切关注设备的运行状态。

•如发现异常情况（如异响、冒烟等），应立即停止设备并联系维修人员进行检修。

3. 设备保养方法为延长线材弯折摇摆试验机的使用寿命，应定期进行设备的保养维护。

3.1. 日常清洁•定期对设备进行清洁，保持设备外观整洁。

•使用柔软的布擦拭设备表面，避免使用过硬的工具刮擦设备。

3.2. 定期检查•定期检查设备的各个部件是否存在松动、裂纹等情况。

•对设备的运行轨迹、夹具等进行检查和调整，确保其工作正常。

3.3. 润滑保养•根据设备的说明书，定期对设备的滑动部件进行润滑。

•使用指定的润滑油、润滑脂等，并避免润滑过量。

3.4. 设备故障维修•如设备发生故障，应及时联系维修人员进行维修。

•严禁未经授权人员擅自拆卸设备进行维修。

【试验机】线材弯折试验机保养方法试验机维护和修理保养线材弯折试验机适用于电源插头引出线、USB、音频连接线等线材产品的耐折强度测试。

本机是将试品固定在不锈钢夹具上，并在试品的另一端悬挂标配的砝码，测试时不锈钢夹具左右摇摆，经自动计数器设定的次数后，本机会自动停止，然后检视其断线率或对应指示灯是否可通电，再查看其总计摆次数。

本机符合UL817等有关标准“软线组件和电源软线通用安全要求"的测试标准。

线材弯折试验机保养方法：1、机器外观保养，保养方法对机器定期保养一般的10—15天进行一次表面清理，清理方法用些白色棉布进行整机外观擦洗进行外观灰尘清理，假如不清理久而久之机器外观会，发黄，发黑，生锈等情形简单老化。

2、内部机械润滑保养，一般机械润滑保养是2个月进行保养一次保养方法将线材弯折试验机机械部分的门打开然后在传动齿轮和齿条之间适当的擦一些润滑油，这样机器就简单活动不简单卡机，烧机。

3、夹具砝码防锈保养，在市面上线材弯折试验机夹具一般都是钢铁进行加工然后进行表面电镀，所以我们要定期进行防锈保养保养方法一般的我们在7—10天进行表面清理，用棉布将表面擦净清理后喷一些防锈油这样就不会简单生锈。

4、机器摆放环境，摆放方法线材弯折试验机适合环境温度在20—40℃，湿度在≤60%，可以摆放在环境良好的地方。

高处与低处温拉力试验机维护事项1、高处与低处温拉力试验机测试期间，必需打开测试室门时，请务必关闭机构电源，以免产生不安全，若不关电源请注意安全（观测窗选用）。

2、若连续使用时间很长或打开测试室门时，测试室内会产生霜（雾气）。

必需先除去霜（雾气）之后再进行测试。

3、测试完成时，请关掉电源，并清除霜（雾气）以免产生积水结冰，影响测试及产生水锈。

4、高处与低处温拉力试验机压缩机的开关及电源开关,不可在短时间内连续开关,开关时间应5分钟以上或更长,否则冷冻压缩机会受损故障。

5、掌控面板上的温控表﹑定时器等各部功能零件应避开在下述之场所使用：落水,溅油的地方或灰尘很多的地方.有落齐蒸气或腐蚀性气体之地方在屋外设置等及长时间受日光直射的地方，其它,会施加超过规定之温度,湿度与冲击之地方。

线材弯折试验机的参数特点及保养1. 引言线材弯折试验机是一种用于测试金属线材在弯折过程中的机械性能的设备。

其通过在机器内对金属线材进行弯折测试，来测试金属线材的抗弯性能、成形性能和强度。

本文将会介绍线材弯折试验机的参数特点以及保养方法。

2. 参数特点线材弯折试验机的参数特点如下：2.1 功能特点线材弯折试验机是一种用于测试金属线材弯折性能的设备。

它主要可以用于测量金属线材在弯折过程中的弯曲半径、弯折角度、弯折次数、抗弯强度、弹性和塑性变形等成型性能指标，以及金属线材的断裂强度等强度性能指标。

2.2 技术指标线材弯折试验机主要技术指标包括：•最大弯曲力矩：1000N.m•弯折角度范围：0～180度•循环次数：0～999999次•小直径环试验：φ1-φ12mm2.3 控制系统线材弯折试验机的控制系统包括机械部分和电子控制部分。

电子控制部分主要控制着测试过程中的载荷、位移、时间和速度等参数。

在测试过程中，机械部分主要控制弯曲半径和弯折角度等机械参数。

同时，电子控制部分也可以实现自动控制功能，通过预设测试参数，来实现自动化测试。

3. 保养方法线材弯折试验机在使用时，需要做好保养工作，延长设备的使用寿命，防止出现故障。

下面是一些线材弯折试验机的保养方法：3.1 周期性检查线材弯折试验机需要定期进行检查和维护。

在使用之前，需要对整个设备进行一次检查，确保每个组件都处于良好的工作状态。

此外，在使用过程中，也需要对设备进行定期的清洁和维护工作。

这些维护工作包括对设备进行润滑和柔软化处理，以及清理设备上的灰尘和杂物等。

3.2 润滑和柔软化处理线材弯折试验机的润滑和柔软化处理工作是非常重要的。

这将确保设备在长期使用过程中的正常运转，并且可以提高设备的寿命。

在使用之前，需要在设备的各个关键部位进行涂油和柔软化处理。

3.3 定期更换零部件在使用过程中，如果发现设备上的零部件出现了磨损或损坏，那么需要定期进行更换。

这些零部件包括各种阀门、气缸、传动装置、电源元件等。

六组线材弯折摇摆试验机设备工艺原理一、背景介绍随着现代化的进步，线材弯折摇摆试验机设备的运用范围越来越广泛，它的出现极大地推动了我国制造业的发展。

线材在制造和运输过程中经常会遇到弯折等问题，这些问题会严重影响产品的质量。

因此，为了确保线材在制造和使用过程中的质量，需要通过弯折摇摆试验机，对线材进行弯曲、转弯、旋转等各种方式的试验，以保证其强度和韧性。

二、线材弯折摇摆试验机的原理线材弯折摇摆试验机是用来测试线材在弯曲、转弯等过程中的性能，以确定线材是否达到使用标准的设备。

其主要原理是将待测试的线材置于试验机上，通过摆臂的旋转和弯曲以及牵引力的作用，使线材在多种情况下进行试验，以期得出线材在不同弯曲和转弯角度下的性能参数。

主要包括以下几个环节：1.试验机的设计线材弯折摇摆试验机外观类似于一台工业机器人，它的架构和运作原理都是由数字控制系统控制的。

试验机的构造包括驱动来源、瑞利机构、测头、运动控制系统等多个部分。

试验机的主要部件包括支撑物、测量装置、摆臂和夹具等，其中摆臂是将待测线材固定在试验机上时所使用的部件。

摆臂的长度、强度和形状等都需要符合试验要求。

2.根据试验标准进行相应试验线材的弯曲试验需要按照特定的标准进行，这些标准可以是IS04121、ASTM E855、JB/T9372等。

在试验之前，需要在试验室清洁工作区域内对试验机进行严格的校准和检测，以确保整个试验的精度和可靠性。

3.线材摆臂的加工线材摆臂是用来固定待测线材的部件，其加工技术要求非常高。

通常采用数控铣、加工中心等机器在一定加工工艺下进行生产。

在加工时要注意摆臂的规格、长度、跨度、倾斜角度等参数的精度要求，以便保证试验精度。

4.线材测试数据的记录和分析测试数据的记录和分析至关重要。

通过对线材的弯曲、转弯、扭曲等性能参数的测试结果进行精度分析和比较，可以判断线材是否符合生产标准，并提升自身的工艺制造水平。

三、六组线材弯折摇摆试验机除了单组线材弯折摇摆试验机外，六组线材弯折摇摆试验机是目前比较常见的一种试验设备，它的特点是可以同时对多根线材进行测试。

线材反复弯曲试验机概述线材反复弯曲试验机是一种用于测试金属材料的机械强度和弯曲强度的设备。

线材用于制造建筑材料、电缆线、铁路线路和汽车零部件等各种产品。

线材在生产和运输过程中经常遭受弯曲、拉伸和挤压等力的作用，因此必须进行强度测试。

线材反复弯曲试验机可以模拟这些不同的应力情况，以测试线材的机械强度和弯曲强度。

该试验机能够测量线材的弯曲点数和弯曲电径，确定线材的疲劳强度和寿命。

工作原理线材反复弯曲试验机通过控制电机的转速来控制线材的弯曲频率和幅度。

试验机的弯曲部分由弯曲模组成，可根据需要更换不同弯曲半径的弯曲模。

当线材进入弯曲模中时，弯曲模将线材弯曲成所需半径的曲线。

当线材经过多次弯曲后，试验机会检测线材是否出现裂缝或其他损伤。

通过不同频率和不同幅度的弯曲，可以测试出线材的疲劳强度和寿命。

技术参数以下是线材反复弯曲试验机的基本技术参数：•弯曲角度：0-180度可调•弯曲半径：R100、R150、R200、R250、R300等•弯曲次数：1-999999次可调•试验电压：220V/50Hz•最大功耗：1500W使用方法以下是线材反复弯曲试验机的使用方法：1.将待测线材放入试验机的弯曲模中，根据需要设置弯曲半径和弯曲角度。

2.设置弯曲次数和弯曲频率。

3.启动试验机，等待测试结束。

4.检测线材是否出现裂缝或其他损伤。

注意事项以下是使用线材反复弯曲试验机需要注意的事项：1.在使用设备之前，应检查所有操作部件是否牢固可靠。

2.线材应该在安全的工作负载内进行测试，以防止损坏试验机。

同时，在测试过程中应注意安全，避免发生事故。

3.当线材出现裂缝或其他损伤时，应及时停止测试，以免造成更严重的损坏。

4.在测试结束后，设备应该进行全面清洁和保养，以确保设备长期稳定运行。

结语线材反复弯曲试验机是一种可靠的测试设备，可用于测试各种金属材料的弯曲强度和机械强度。

在使用设备时，应注意安全，并遵守相关操作规范，以确保设备的正常使用和延长设备的使用寿命。

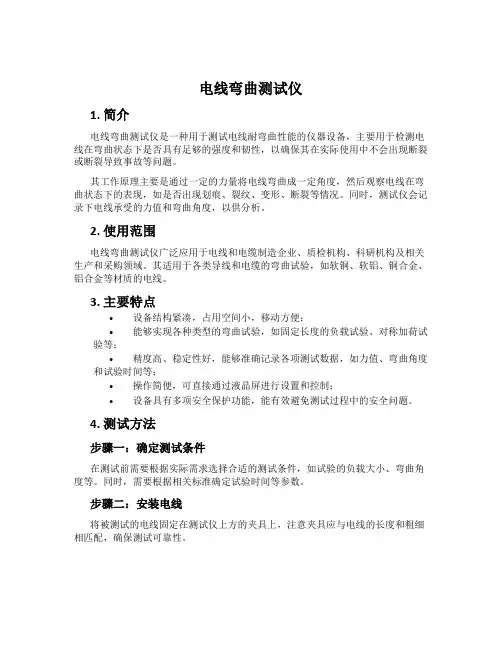

电线弯曲测试仪1. 简介电线弯曲测试仪是一种用于测试电线耐弯曲性能的仪器设备，主要用于检测电线在弯曲状态下是否具有足够的强度和韧性，以确保其在实际使用中不会出现断裂或断裂导致事故等问题。

其工作原理主要是通过一定的力量将电线弯曲成一定角度，然后观察电线在弯曲状态下的表现，如是否出现划痕、裂纹、变形、断裂等情况。

同时，测试仪会记录下电线承受的力值和弯曲角度，以供分析。

2. 使用范围电线弯曲测试仪广泛应用于电线和电缆制造企业、质检机构、科研机构及相关生产和采购领域。

其适用于各类导线和电缆的弯曲试验，如软铜、软铝、铜合金、铝合金等材质的电线。

3. 主要特点•设备结构紧凑，占用空间小，移动方便；•能够实现各种类型的弯曲试验，如固定长度的负载试验、对称加荷试验等；•精度高、稳定性好，能够准确记录各项测试数据，如力值、弯曲角度和试验时间等；•操作简便，可直接通过液晶屏进行设置和控制；•设备具有多项安全保护功能，能有效避免测试过程中的安全问题。

4. 测试方法步骤一：确定测试条件在测试前需要根据实际需求选择合适的测试条件，如试验的负载大小、弯曲角度等。

同时，需要根据相关标准确定试验时间等参数。

步骤二：安装电线将被测试的电线固定在测试仪上方的夹具上，注意夹具应与电线的长度和粗细相匹配，确保测试可靠性。

步骤三：设置测试参数通过测试仪的控制面板进行设置，包括负载大小、弯曲角度、试验时间等参数的调整。

根据厂家说明书设置好测试参数，确保测试的准确性和可靠性。

步骤四：开始测试按下控制面板上的开始测试按钮，测试仪会按照预先设定的测试条件对电线进行弯曲试验，并记录下试验过程中的各项数据。

测试完成后，测试仪可以通过液晶屏或打印机输出测试结果。

步骤五：结果分析根据测试结果分析电线的弯曲性能，如是否达到了标准要求，是否存在弯曲疲劳等问题，并据此进行调整和改进。

5. 维护和保养•严格按照操作说明进行使用，避免误操作造成损坏；•定期对测试仪进行清洁和保养，及时更换磨损或失效的零部件；•保证测试仪的存储环境干燥、通风，避免湿气和腐蚀；•在测试仪存放时，注意避免重压和潮湿，否则会影响设备稳定性和精度。

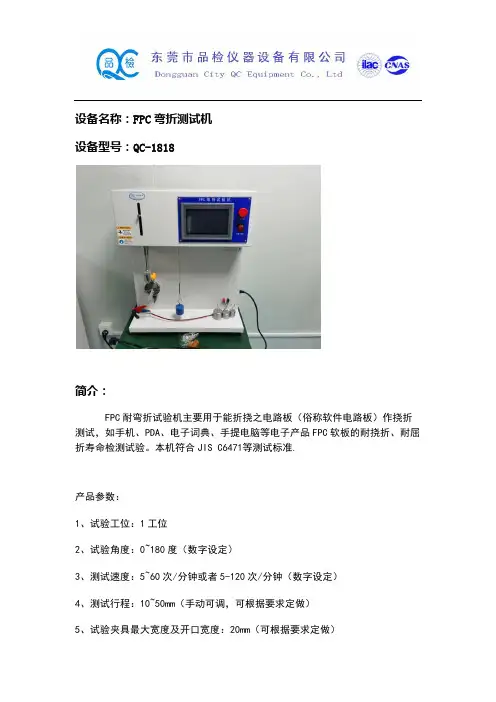

设备名称：FPC弯折测试机
设备型号：QC-1818
简介：
FPC耐弯折试验机主要用于能折挠之电路板（俗称软件电路板）作挠折测试，如手机、PDA、电子词典、手提电脑等电子产品FPC软板的耐挠折、耐屈折寿命检测试验。

本机符合JIS C6471等测试标准.
产品参数：
1、试验工位：1工位
2、试验角度：0~180度（数字设定）
3、测试速度：5~60次/分钟或者5-120次/分钟（数字设定）
4、测试行程：10~50mm（手动可调，可根据要求定做）
5、试验夹具最大宽度及开口宽度：20mm（可根据要求定做）
6、试验夹具：下端R角活动夹具及上端活动夹具一套
7、试验R角夹具直径：R1.5（可要求定制）
8、试验次数计数器：0~999999次（文本数字可预置，达到次数及产品折断自动停止）
9、试验功能：文本设定角度、次数、速度等，具有独特的导通功能，断
开自动停止计数功能，自动寻找原点等功能
10、机台尺寸（L×W×H）：450×380×700mm
11、机台重量：45kg
12、工作电源：AC220V、50HZ。

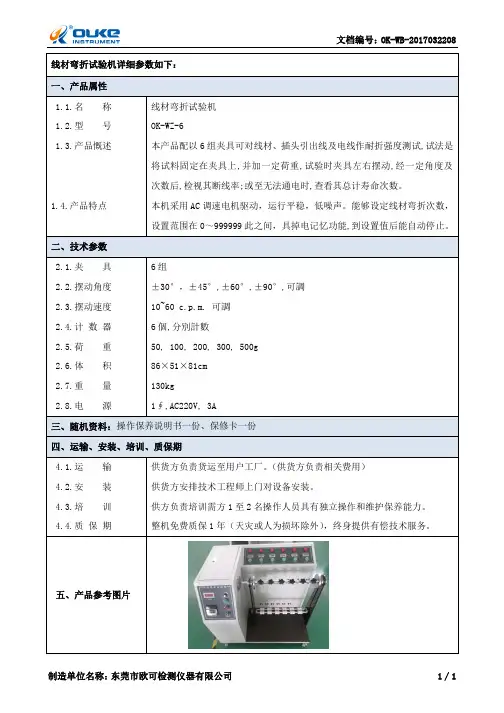

文档编号：OK-WB-2017032208制造单位名称：东莞市欧可检测仪器有限公司 1 / 1线材弯折试验机详细参数如下：一、产品属性1.1.名 称1.2.型 号1.3.产品慨述1.4.产品特点线材弯折试验机 OK-WZ-6 本产品配以6组夹具可对线材、插头引出线及电线作耐折强度测试,试法是将试料固定在夹具上,并加一定荷重,试验时夹具左右摆动,经一定角度及次数后,检视其断线率;或至无法通电时,查看其总计寿命次数。

本机采用AC 调速电机驱动，运行平稳，低噪声。

能够设定线材弯折次数，设置范围在0～999999此之间，具掉电记忆功能,到设置值后能自动停止。

二、技术参数2.1.夹 具2.2.摆动角度2.3.摆动速度2.4.计 数 器2.5.荷 重2.6.体 积2.7.重 量2.8.电 源 6组 ±30°，±45°,±60°,±90°,可調 10~60 c.p.m. 可調 6個,分別計數 50, 100, 200, 300, 500g 86×51×81cm 130kg 1∮,AC220V, 3A 三、随机资料：操作保养说明书一份、保修卡一份四、运输、安装、培训、质保期4.1.运 输4.2.安 装4.3.培 训4.4.质 保 期 供货方负责货运至用户工厂。

（供货方负责相关费用） 供货方安排技术工程师上门对设备安装。

供方负责培训需方1至2名操作人员具有独立操作和维护保养能力。

整机免费质保1年（天灾或人为损坏除外），终身提供有偿技术服务。

五、产品参考图片。
