家用电器的内部电源引线弯曲试验

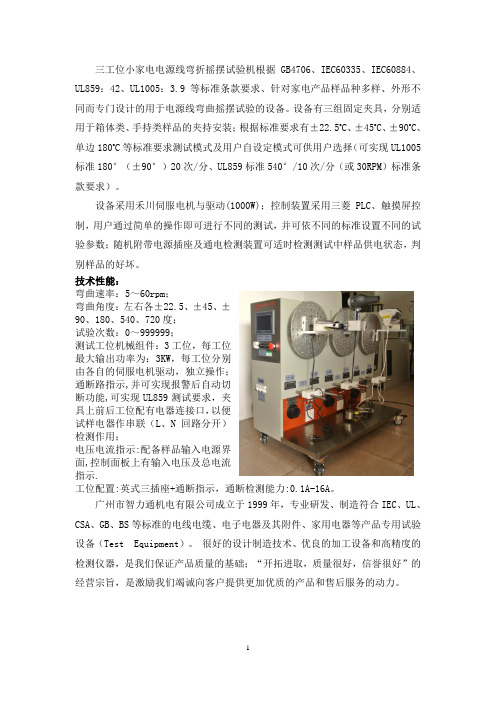

三工位小家电电源线弯折摇摆试验机根据GB4706、IEC60335、IEC60884、UL859：42、UL1005：3.9等标准条款要求、针对家电产品样品种多样、外形不同而专门设计的用于电源线弯曲摇摆试验的设备。

设备有三组固定夹具，分别适用于箱体类、手持类样品的夹持安装；根据标准要求有±22.5o C、±45o C、±90o C、单边180o C等标准要求测试模式及用户自设定模式可供用户选择（可实现UL1005标准180°（±90°）20次/分、UL859标准540°/10次/分（或30RPM）标准条款要求）。

设备采用禾川伺服电机与驱动(1000W)；控制装置采用三菱PLC、触摸屏控制，用户通过简单的操作即可进行不同的测试，并可依不同的标准设置不同的试验参数；随机附带电源插座及通电检测装置可适时检测测试中样品供电状态，判别样品的好坏。

技术性能：弯曲速率：5～60rpm；弯曲角度：左右各±22.5、±45、±90、180、540、720度；试验次数：0～999999；测试工位机械组件：3工位，每工位最大输出功率为：3KW，每工位分别由各自的伺服电机驱动，独立操作；通断路指示,并可实现报警后自动切断功能,可实现UL859测试要求，夹具上前后工位配有电器连接口，以便试样电器作串联（L、N回路分开）检测作用；电压电流指示:配备样品输入电源界面,控制面板上有输入电压及总电流指示.工位配置:英式三插座+通断指示，通断检测能力:0.1A-16A。

广州市智力通机电有限公司成立于1999年，专业研发、制造符合IEC、UL、CSA、GB、BS等标准的电线电缆、电子电器及其附件、家用电器等产品专用试验设备（Test Equipment）。

很好的设计制造技术、优良的加工设备和高精度的检测仪器，是我们保证产品质量的基础；“开拓进取，质量很好，信誉很好”的经营宗旨，是激励我们竭诚向客户提供更加优质的产品和售后服务的动力。

方案编号/ Plan No.电缆弯曲试验指导书版本/ Edition修改状态/amendment recordC a b l e b e n d T e s t M a n u a l Page 1of 1 一、目的(purpose)1．考核电源线的强度和护套强度。

Check intensity of cord and intensity of anti-kink device2．考核机壳和电源线护套之间的配合是否合适 check the cooperate of housing and anti-kink device二、适用范围(product application)所有电动工具all electric power tools三、参考标准(reference standard)EN50144 Eur0pe standard EN50144四、试验条件/设备(test condition/equipment)1．电缆弯曲试验台cable bend test-table五、试验步骤/要点(test process/important point)1．在电源线上挂上重物，电源线的长度为300MM长，电源线左右偏摆各45度。

Hang the heavy on cord ,the length of the cord is 300mm,cord swing 45 angle on each side2．电源线上挂的重物重量如下：the weight of the heavy as follow1）工具重量小于2KG，则重物的重量为2KG if the weight of tool is less than 2Kg,then the heavy is 2Kg2）工具重量大于2KG，但小于6KG，则重物的重量为工具本身的重量if the tool is between 2Kg and 6Kg,then the heavy is itself3）工具重量大于6KG，则重物的重量为6KG if the tool more than 6Kg,then the heavy is 6Kg六、判断标准(judgement standard)1．电源线和护套能承受住20000次弯曲试验。

电源线弯曲试验机是用于对小家电、灯具等（如电熨头、咖啡壶）器具的电源引线进行弯曲（弯折）试验的。

符合GB4706:25.14、IEC60335-1:25.14、IEC60335-1：23.3、IEC60335－2－23：25.101、UL、VDE、IEC60335-1：25.14等标准条款要求。

本设备可预置试验次数（最多为999999次），试验自动进行，自动计算试验次数，试验到预置的次数时，设备自动停机。

试验原理：将试样（软缆）固定到弯曲机的摆动机构上，使摆动机构行程的中点时，软缆在进入试样处的轴线与水平线垂直并经过摆动轴，在试样末端加上重物（即砝码）作负载，然后使摆动机构摆动90°角（铅垂线两侧各45°），弯曲次数为10000次，弯曲速率为60次/分钟。

以此检验电源插头端子的牢固程度。

一、技术性能弯曲角度：左右各45°、60°、或≤90°；弯曲速率：8～60次/min（变频调速），如果需要符合IEC60335－2－23：25.101条款，弯曲角度为单边1800，速率为6次/min；负载砝码：10N、20N各一个；试验次数：0～999999；测试工位：1 ；电源输出功率：3 KVA；最高输出电压：240V；最大输出电流：12A；弯曲角度调节：机械式；试样最大承载重量：15KG（长300*宽250*高250）；配组合试样夹具：一个；广州市智力通机电有限公司是电器检测设备的专业生产厂家，自九十年代初与省检测部门合作研制出很好台电源线弯曲试验机以来，公司经过多年的努力，又研制了多项符合GB、IEC、UL、VDE标准的电线电缆、电器附件、家用电器等各种产品专用的检测设备，产品销往全国各个地区，在同行中赢得口碑，建立起公司信誉。

插头引线弯折试验背景介绍插头是电气连接中常用的一种工具，用于连接不同电气设备及电线。

而插头的引线则是将电流引入设备的关键部分，因此其质量和可靠性至关重要。

引线弯折是插头长期使用过程中不可避免的问题，因此对插头引线的弯折性能进行试验是非常必要的。

试验方法设备与材料•插头：使用市面上常见的插头•引线：通用电线，直径为2.0mm•弯折机：负载电流为10A，电压为220V•弯折工具：弯折角度为45度，并且弯折时要借助弯折模具实验步骤1.装配插头在插头上接入引线，确保引线与插头紧密相连。

2.连接弯折机将插头上的引线接入弯折机的“+”和“-”端口中。

3.弯折引线将引线沿45度倾斜，借助弯折模具将其弯折。

每次弯折之后要检查引线是否受损。

4.恢复原状在完成弯折后，恢复引线的原状，检查是否影响插头的连接性能。

5.多次重复测试每根引线进行至少3次的弯折试验，以确认其弯折性能。

数据记录每次弯折之后，记录以下数据：•引线的弯曲角度•引线的弯曲次数•引线是否发生变形、断裂等损坏情况结果分析根据实验数据分析插头的引线弯折性能，通常会评估以下因素：•引线的弯曲次数：通常要求引线在经过多次弯折后仍然能够保持原有性能。

•引线的弯曲角度：要求在规定的弯曲角度范围内，引线不会发生变形、断裂等损坏。

•引线的外观：在进行弯折试验后，要检查引线的外观，确保其没有明显的损坏和变形。

结论通过插头引线弯折试验，可以有效地评估插头的稳定性和可靠性，确保其在长期使用过程中的合理性能。

在工业和日常使用中，应该遵守相应的规范和标准，选择合适的材料和设备进行测试，并注意保养插头及引线，确保其性能长期保持。

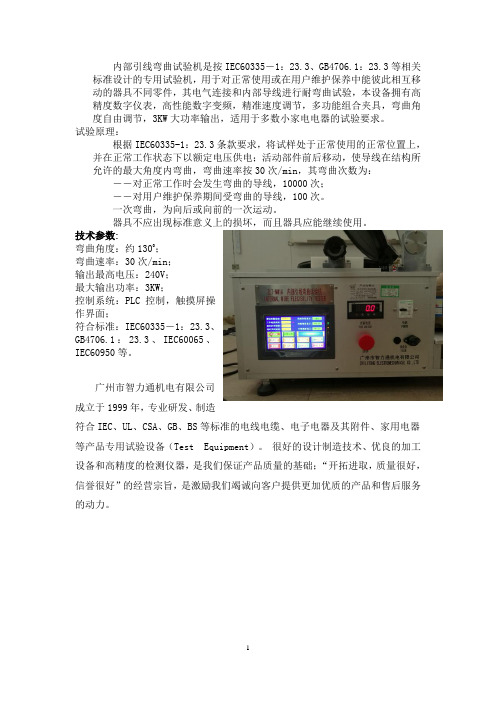

内部引线弯曲试验机是按IEC60335－1：23.3、GB4706.1：23.3等相关标准设计的专用试验机，用于对正常使用或在用户维护保养中能彼此相互移动的器具不同零件，其电气连接和内部导线进行耐弯曲试验，本设备拥有高精度数字仪表，高性能数字变频，精准速度调节，多功能组合夹具，弯曲角度自由调节，3KW大功率输出，适用于多数小家电电器的试验要求。

试验原理：
根据IEC60335-1：23.3条款要求，将试样处于正常使用的正常位置上，并在正常工作状态下以额定电压供电；活动部件前后移动，使导线在结构所允许的最大角度内弯曲，弯曲速率按30次/min，其弯曲次数为：－－对正常工作时会发生弯曲的导线，10000次；
－－对用户维护保养期间受弯曲的导线，100次。

一次弯曲，为向后或向前的一次运动。

器具不应出现标准意义上的损坏，而且器具应能继续使用。

技术参数:
弯曲角度：约1300；
弯曲速率：30次/min；
输出最高电压：240V；
最大输出功率：3KW；
控制系统：PLC控制，触摸屏操
作界面；
符合标准：IEC60335－1：23.3、
GB4706.1：23.3、IEC60065、
IEC60950等。

广州市智力通机电有限公司
成立于1999年，专业研发、制造
符合IEC、UL、CSA、GB、BS等标准的电线电缆、电子电器及其附件、家用电器等产品专用试验设备（Test Equipment）。

很好的设计制造技术、优良的加工设备和高精度的检测仪器，是我们保证产品质量的基础；“开拓进取，质量很好，信誉很好”的经营宗旨，是激励我们竭诚向客户提供更加优质的产品和售后服务的动力。

1。

根据GB4706的标准要求，家用电器产品需进行电源线的拉力、扭力试验。

电源线拉扭力试验机模拟电器产品使用过程中电源线受到的压力或扭力，考核电源线在拉力、扭力作用下，绝缘是否受到损坏、电源线的连接端是否发生产生松脱。

根据该标准规定的检验要求，试验设备必须符合以下几点：
1、输出30N、60N、100N三种力值的压力，所施加压力达到规定值后维持1s，施加方式应由零逐渐增大到规定值，不能有冲击力或突拉力。

2、拉力能连续施加压力25次。

3、产生0.1Nm、0.25Nm、0.35Nm
的扭力矩，并维持1min。

4、能测量显示电源线在拉力的
作用下产生移位的距离。

生产的电源线拉扭力试验机符
合GB4706的检验要求。

广州市智力通机电有限公
司成立于1999年，专业研发、
制造符合IEC、UL、CSA、GB、
BS等标准的电线电缆、电子电
器及其附件、家用电器等产品专
用试验设备（Test
Equipment）。

很好的设计制造
技术、优良的加工设备和高精度
的检测仪器，是我们保证产品质量的基础；“开拓进取，质量很好，信誉很好”的经营宗旨，是激励我们竭诚向客户提供更加优质的产品和售后服务的动力。

1。

操作內容：图片说明：1.将面板上电源开关扭至ON，在面板计数器设定试验所需的次数。

日常保养：2.将被测插头引线的一端固定在夹具上，另一端穿过线槽悬空吊 1.用柔软的干布抹擦设备各部位表挂试验要求的重量（砝码），用每组红、黑两个鳄鱼夹分别夹住 面。

线材各根线芯相通的两端引线。

然后将计数器1～计数器6的复位 2.试验后将砝码取下放置好。

开关推至LOCK位（需要复位归零时反方向推此开关然后按下即可）3.完成以上步骤后，按启动1～启动6六个启动按键，此时相应的六个指示灯亮起。

再按面板上的启动按键，设备即进入运行状态，根据试验要求调节调速旋钮达到所需的速度。

4.试验过程中，当线材的内部某根线芯出现开路状态时，相应的计数器会停止工作且保留已测数据，相应的指示灯也随之熄灭。

5.试验过程中需要急停时按红色停止键，再次启动按照上述第3点操作方法进行。

定期保养：1.在设备的活动部位加上适量的润 滑油，保持其活动的顺畅性。

2.在非不锈钢部位加上适量的防锈 油，防止锈蚀。

注意事项：1.试验结束后，需要将电源开关、计数器、调速旋钮复位或归零。

2.设备的摆幅已设定为左右各60°角，任何人员切勿私自更改。

工序号数量变标记版本具1300G6个更①清2记②单3录③NS-QP-GC-002-R06-1.1设备操作指导书1/1版 本页 码1.02010/12/2修订日期2010/12/2制订日期NS-QW-EOP-029保养内容批准审核制定变更內容日期设备名称制订工具名称规格文件编号插头引线弯折试验机砝码复位钮计数器速度旋钮电源开关停止键砝码速度显示器启动键鳄鱼夹线槽计数器启动按键。

根据GB4706的标准要求，家用电器产品，如咖啡壶、电熨斗、灯具等器具的电源引线需进行耐弯曲（弯折）试验。

电源线弯曲试验设备就是用来模拟家电电器电源线移动过程中出口处受到的频繁弯曲，考核电源线出口处是否会由于弯曲导致导线折断、绝缘损坏等危险。

评价电源线出口部分的保护和耐弯曲能力。

GB4706规定了弯曲试验的基本要求：
a、摆动件以90°角（在垂线的两侧各45°）摆动，电源线安装在摆动机构上。

b、摆动机构摆动频率60次/min。

c、弯曲试验中，对电源线施加10N或
5N的力。

d、设备提供电源，供对电源线加载用。

生产的型号为ZLT-JDW1R的电源线弯曲
试验机符合GB4706对弯曲试验的基本要求。

广州市智力通机电有限公司成立于
1999年，专业研发、制造符合IEC、UL、CSA、
GB、BS等标准的电线电缆、电子电器及其附
件、家用电器等产品专用试验设备（Test
Equipment）。

很好的设计制造技术、优良
的加工设备和高精度的检测仪器，是我们保证产品质量的基础；“开拓进取，质量很好，信誉很好”的经营宗旨，是激励我们竭诚向客户提供更加优质的产品和售后服务的动力。
