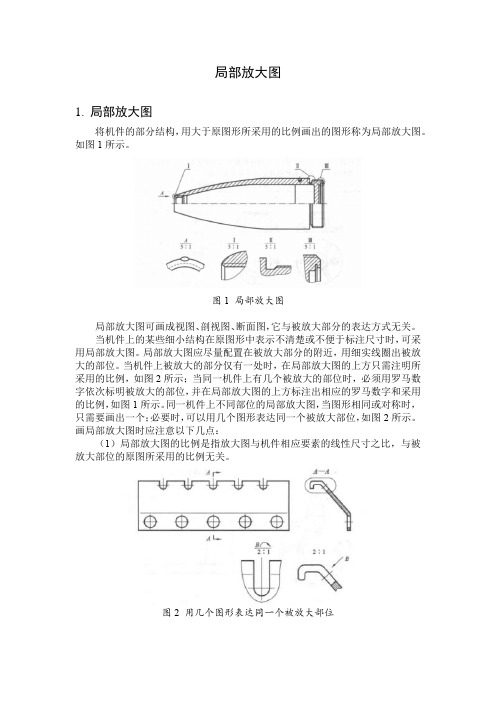

局部放大图
1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。

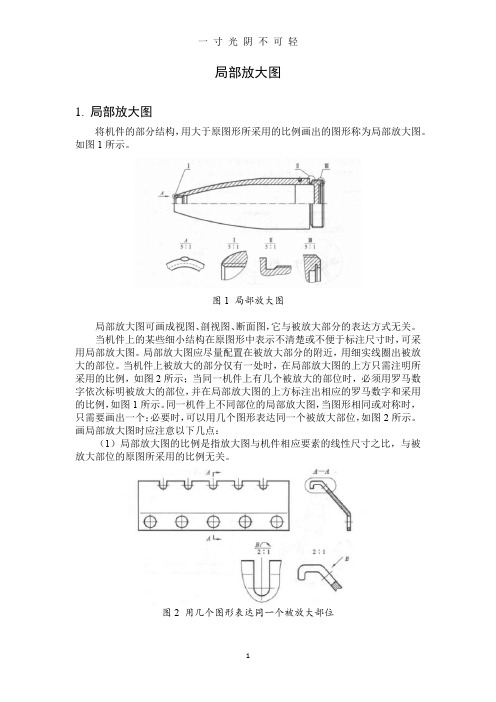

局部放大图
1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。
局部放大图
1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。
第四节局部放大图和简化画法(建议2课时) 考纲要求了解局部放大图画法和常用的简化画法。
知识网络知识要点二、简化画法(一)基本原则简化画法是在保证不引起误解和歧义的前提下，力求制图简便。
其简化的基本要求是避免不必要的视图和剖视图，并避免使用虚线表示不可见结构。
典型例题【例1】分析如图所示的图样采用了什么简化画法，完成与图形对应的填空题。
(a)(b)(d)(c)(e)(1)图(a)中较长机件(轴、连杆等)沿长度方向形状__________或按__________变化，可__________画出，但需标注总长。
(2)图(b)在不致引起误解时，__________机件的视图可只画一半或四分之一，但需在中心线的两端画出两条与其__________的平行细实线。
(3)图(c)中肋板__________向剖切时不画__________符号，并用__________线将它与相邻连接部分分开，但__________剖切时应画__________符号。
(4)图(d)中，当__________图形不能充分表达时，可用__________符号表示。
(5)图(e)中，机件上若干直径相同的且规律分布的孔，可仅画出一个或几个，其余只需用点画线表示其__________，但需在图中注明孔的__________。
【解题指导】(a)－(e)图中均采用了筒化画法。
(a)图中表示较长机件沿长度方向形状一致或按规律变化时，可断开缩短画出，但需标注总长。
(b)图中，对称机件的视图可只画一半或四分之一，但需在对称中心线的两端画出两条与其垂直的平行细实线。
(c)图中肋板纵向剖切时不画剖面符号，并用粗实线将它与相邻接部分分开，但横向剖切时应画剖面符号。
(d)图中，当平面图形不能充分表达时，可用平面符号表示。
(e)图中，机件上若干直径相同的且规律分布的孔，可仅画出一个或几个，其余只需用点画线表示其位置，但需在图中注明孔的总数。
【答案】(1)一致一定规律断开缩短(2)对称垂直(3)纵剖面粗实横向剖面(4)平面平面(5)位置总数【点评】(1)简化画法是五类表达方法之一，但由于简化画法涉及到的知识点较琐碎，因而掌握起来较为困难，必须结合相应的图形来理解。
