机械制图最全讲解(包括第一角视图与第三角视图即中国图纸和欧美日国家图纸的区别)

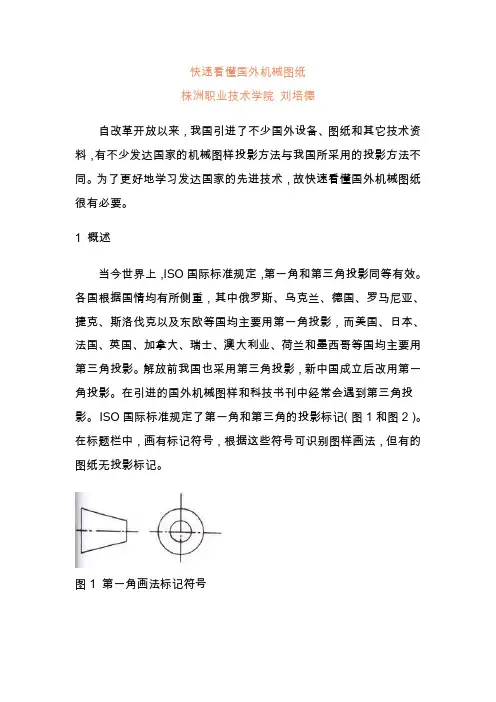

快速看懂国外机械图纸株洲职业技术学院刘培德自改革开放以来，我国引进了不少国外设备、图纸和其它技术资料，有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。

为了更好地学习发达国家的先进技术，故快速看懂国外机械图纸很有必要。

1 概述当今世界上，ISO国际标准规定，第一角和第三角投影同等有效。

各国根据国情均有所侧重，其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影，而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。

解放前我国也采用第三角投影，新中国成立后改用第一角投影。

在引进的国外机械图样和科技书刊中经常会遇到第三角投影。

ISO国际标准规定了第一角和第三角的投影标记（图1和图2）。

在标题栏中，画有标记符号，根据这些符号可识别图样画法，但有的图纸无投影标记。

图1 第一角画法标记符号图2 第三角画法标记符号2 第三角投影空间可由正平面V、水平面H、侧平面W将其划分成八个区域，分别为第1、第2、第3、第4、第5、第6、第7、第8分角，如图3所示。

图32.1 将物体放在第一分角内投影称为第一角投影，又称E法——欧洲的方法。

2.2 将物体放在第三分角内投影称为第三角投影，又称为A法——美国的方法。

我国用的是第三角投影法。

第三角投影是假想将物体放在透明的玻璃盒中，以玻璃盒的每个侧面作为投影面，按照人—面—物的位置作正投影而得到图形的方法，如图4、图5。

图4 图52.3 第三角投影中六个基本视图的位置ISO国际标准规定，第三角投影中六个基本视图的位置如图6所示。

图6以上视图是将物体投影到一个封闭矩形（透明的）“投影箱”的各个投影面上而得到的。

每个视图都可以理解为：当观察者的视线垂直与相应的投影面时，他所看到的物体的实际图像。

前视图即观察者假想自己处于物体的前面，并逐点移动眼睛的位置，且视线始终垂直于一个假想的正立投影面（透明的）而得到的物体的正面投影，其它视图可按类似方法获得。

GB是第一视角画法。

我也是到了深圳才开始用第三角画法使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本GB和ISO标准一般用第一视角法，日本，台湾等习惯用第三角法。

第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。

因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0，第三角法更合理一点。

第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。

第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。

我们以前讨论的投影画法都是第一角画法。

第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。

从图可以看出，这种画法是把投影面假想成透明的来处理的。

顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。

前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。

如何区分第一视角和第三视角，应该是第一角画法与第三角画法的区别。

四分角的旋转方法，V面不动，H面的前半部分向下旋转与V面下半部分重合，H面的后面部分向上旋转与V面的上半部分重合。

下面是个小例子，希望可以讲的清楚些同一个零件，主视图也相同，分别用第一视角和第三视角表达，发现有什么不同的地方吗？就是左边和右边的视图交换位置了我听了一下公司组织的车间师傅读图培训课程，发现如下问题，1．由于公司制图规范是采用的欧洲标准，所以视图投射方法和培训里讲解的方法恰好相反；2．因为参加培训的师傅来自不同的工种，所以有些课程最好有针对性的进行安排；3．因为图纸中产品的设计选型是由我们工程部决定的，工人师傅只需要能够看懂图纸，根据图纸的信息进行加工生产即可，所以建议课程侧重于实际应用，不要太理论化；4．由于公司产品的特殊性，希望课程的讲解能与我们的图纸相结合，让参加培训的师傅更容易接受。

GB是第一视角画法。

我也是到了深圳才开始用第三角画法使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本GB和ISO标准一般用第一视角法，日本，台湾等习惯用第三角法。

第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。

因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0，第三角法更合理一点。

第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同.第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。

第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。

我们以前讨论的投影画法都是第一角画法。

第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。

从图可以看出，这种画法是把投影面假想成透明的来处理的。

顶视图是从机件的上方往下看所得的视图，把所得的视图就画在机件上方的投影面（水平面）上。

前视图是从机件的前方往后看所得的视图，把所得的视图就画在机件前方的投影面（正平面）上。

如何区分第一视角和第三视角，应该是第一角画法与第三角画法的区别。

四分角的旋转方法，V面不动，H面的前半部分向下旋转与V面下半部分重合，H面的后面部分向上旋转与V面的上半部分重合。

下面是个小例子，希望可以讲的清楚些同一个零件，主视图也相同，分别用第一视角和第三视角表达，发现有什么不同的地方吗？就是左边和右边的视图交换位置了文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

机械制图中第一视角与第三视角的区别
Modified by JACK on the afternoon of December 26, 2020
机械制图中第一视角与第三视角的区别
一、常用区域：
使用第一角投影的国家有：中国德国法国前苏联
使用第三角投影的国家有：美国英国日本
二、名称解释：
第三视角法，也称第三象限法，俗称镜面法；
第一视角法，也称第一象限法，俗称投影法；
三、两者区别：
1、第三视角法图与第一视角法图相比就是主视图以外的视图位置相反，看起来更真实点。

2、通俗点：第一角人不动、物体动，简单说就是左视图在右边，右视图在左边。

第三角物体不动、人动；简单说就是左视图在左边，右视图在右边。

第一角还是第三角通常在图纸标题栏中要有标示。

3、具体点：任何物体在空间位置都有八个位置，即所谓视角。

因此就产生了不同的投影视图。

不过只要你熟练掌握了投影规律，两种画法都是一样的。

4、两种画法的识别标志:
第一视角第三视角。

三视图的第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。

亦称第一象限法2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。

3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。

二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。

亦称第三象限法。

2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。

3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。

CNS 相关规定CNS中国国家标准之象限投影符号，系将一截头圆锥之前视图与左侧视图，依投影之排列而得。

主要之区别为第一角法符号(左侧视图排在右边)，而第三角法符号(左侧视图位在左边)。

对於正投影方法之使用，CNS规定第一角法或第三角法同等适用。

但在同一张图纸上不可混合使用，且须在标题概内或其他明显处绘制符号或加注「第一角法」或「第三角法」字样。

以作为读图之识别。

由於第二象限投影与第四象限投影因水平投影面旋转后与直立投影面重叠，致使投影视图线条混淆不清，增加绘固及识图不便，故不予采用。

欧洲各国盛行第一角法投影制，所以第一角法投影亦有「欧式投影制」之称呼。

例如德国(DIN)、瑞士(VSM)、法国(NF).挪威(NS)等国家使用之。

美国采用第三角投影制，故有「美式投影制」之称呼。

除美国(ANSI)外，尚盛行於美洲地区。

而中华民国(CNS)、国际标准化机构(ISO)与日本[JIS]则采第一角法及第三角两制并行。

视图之排列，应依投影原理上下左右对齐排列，不得任意更换或未依据投影方式排置。

六种视图中最常用之三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列於图纸上。

第三视角法与第一视角法的区分
日本图纸采用第三视角法，也称第三象限法，俗称镜面法；
中国图纸采用第一视角，第一象限角法，俗称投影法；
日本图与中国图相比就是主视图以外的视图位置与中国视图相反。

看起
来更真实点。

日本人的原则是表达清楚就行，不像中国设计图，要求的比较多.
第一角和第三角的区别。

◆通俗点，第一角人不动，物体动；第三角物体不动，人动。

第一角还是第三角通常在标题栏中有标示。

◆具体点，任何物体在空间位置都有八个位置，即所谓视角。

因此就产生了不同的投影视图。

不过只要你熟练掌握了投影规律，两种画法都是一样的。

第一角法就相当于把物体放在座标系的第一象限；人在第一象限前方，人眼位置是光源，是人眼－物体－图形的顺序；把物体向YZ平面投影得到主视图，向XY平面投影得到府视图，向XZ平面投影得到右视图。

即实物放在图纸和你的眼睛中间，从眼睛方向投影到图纸上；通俗点，第一角人不动，物体动。

第三角法就相当于把物体放在座标系的第三象限；人还是在第一象限前方，用人眼透过座标平面去看物体，是人眼－图形－物体的顺序；人眼所看到的物体在YZ平面留下的投影得到主视图，在XY平面留下的投影得到仰视图，在XZ平面留下的投影得到左视图。

第三角法是所见即所得，眼前看到什么就画下什么。

即图纸放在实物和你的眼睛中间，实物往你的眼睛方向投影到图纸上．还有不能象以上所说的：简单说就是左视图在左边,右视图在右边!。

一、机械制图投影法
依据投影原理表示物体的形状，可将物体置于任何象限内，一般将物体置于第一限象而得到投影视
图的方法称为第一角投影法，因此同理可得第二、三、四角投影法。

空间的四个象限
欧洲机械图纸使用第一角法，美国、日本使用第三角法，它们有什么区别？
物体与四个象限
第二角投影法与第四角投影法所得视图重迭，制图与读图不易，所以不适用。

二、第一角与第三角法的区别
第一角法：物体置放于第一象限时，得到的投影视图的方法，称之。

主从关系：观察者→物体→投
影面
第一角法
第三角法：物体置放于第三象限时，得到的投影视图的方法，称之。

主从关系：观察者→投影面→
物体
第三角法
第一角法：大部份使用于欧洲国家（如英国、德国、瑞士等）；
第三角法：与我们观看物体位置的方向相同，因此美国、日本等国，使用此种投影法；
中国国家标准CNSB1001规定，第一角法与第三角法皆适用，但同一张图中，不得同时采用。

机械图纸中一般要用如下图示注明所用投影法：
投影法的表示。

如何区分第一角三视图与第三角三视图第一视角与第三视角简介我们国锐丰这个厂的图纸就是用的这种：两个同心圆在左，梯形中穿一条虚线在右。

第三角三视图3rd Angle Projectlon 第三角投影。

金宝厂的也如此国标GB/T14692-1993中关于第一角投影法和第三角投影法的叙述中规定，我国采用的是第一角投影法。

如果采用了第三角投影法，在图样上应标出识别符号（一般标在在标题栏内），而第一角投影法的识别符号可省略s第一视角与第三视角简介机械制图国标规定，我们国家采用第一视角画法，但在国际技术交流中，经常会遇到用第三视角画法的图样，现将两种画法作如下简介：（仅供参考）第一视角第三视角在内地一般用的都是第一角画法。

使用第一角投影的国家有---- 中国德国法国前苏联使用第三角投影的国家有----- 美国英国日本等我国GB和ISO标准一般用第一角法，美国，日本，台湾地区等习惯用第三角法。

第三角法俯视图放在主视图上，左视图放在主视图左边，依次类推，与第一角法刚好相反，所以一开始会不大习惯。

因为第三角法视图放的位置与第一角法不一样，特别是大图纸A1、A0。

第一角投影法:常称欧洲方法或E法.我国机械制图标准中采用的投影法与此相同 .第三角投影法:常称美国方法或A法.第三角投影法是假想将物体置于透明的玻璃盒之中,玻璃盒的每一侧面作为投影面,按人(观察者)-面(投影面)-物(机件)的相对位置关系,作正投影所得图形的方法.(见图2-1)在ISO国际标准中第一角投影方法规定用图a所示图形符号表示.第三角投影法规定用图b所示的图形符号表示(见图2-2)第三角投影法三个互相垂直的平面将空间分为八个分角，分别称为第Ⅰ角、第Ⅱ角、第Ⅲ角……，如附图所示。

第一角画法是将机件置于第Ⅰ角内，使机件处于观察者与投影面之间（即保持人→物→面的位置关系）而得到正投影的方法。

我们以前讨论的投影画法都是第遗教画法。

第三角画法是将机件置于第Ⅲ角内，使投影面处于观察者与机件之间（即保持人→面→物的位置关系）而得到正投影的方法，如图所示。

国外与国内机械图纸的差别自改革开放以来，我国引进了不少国外设备、图纸和其他技术资料，有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。

为了更好地学习发达国家的先进技术，故快速看懂国外机械图纸很有必要。

1、画法标示ISO国标标准规定，第一角和第三角投影同等有效。

俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影；而美国、日本、法国、英国、加拿大、瑞士、澳大利亚、荷兰和墨西哥等国均主要用第三角投影。

中国国标采用第一角投影。

ISO国际标准规定了第一角和第三角的投影标记（图1和图2）。

在标题栏中，画有标记符号，根据这些符号可识别图样画法，但有的图纸无投影标记。

在国内采用第一角画法时可省略画法标识。

图1 第一角画法标记符号图2 第三角画法标记符号2、视图基本位置两种画法的基本视图如图图33、一些主要国家图线宽度的比较（表1）4、几个国家机械图样标准简介4.1、美国标准（ANSI）美国只规定用第三角画法（偶尔在建筑图及结构图上也用第一角投影，但必须指明）。

美国标准中尺寸标注法：美国图样中的尺寸很少以mm为单位，一般采用英寸（1英寸=25.4mm），原来采用分数形式表示多少英寸，如9/16英寸等，1966年以后改为十进制，写成小数形式。

数值小于1时小数点前不写0，数字推荐水平书写。

公差尺寸的上、下偏差，要注意与基本尺寸保持相同的小数位数，如或，尺寸在6英寸以上应注出英尺英寸符号，如“12’7”。

（1）直径、半径、球形代号①视图明确反映为圆形时，不注直径代号DIA（diameter）或D，如图3；只有一个非圆视图时，尺寸数字后加注直径代号DIA或D，如图4。

图3图4②半径尺寸数字后不加注半径代号R（radius），当半径尺寸标注在不反映半径和圆弧实形的视图中，要求半径尺寸数字后加注代号TRUER（TRUE RADIUS）（真实的R）。

球形代号在尺寸数字后加注代号SPHER DIA（球直径）或SPHERR（SPHER RADIUS）（球半径）。

工程制图制图中第一角画法和第三角画法的区别唐小波（重庆长安铃木汽车有限公司重庆401320）世界各国的工程图样有两种体系，即第一角画法和第三角画法。

中国、英国、德国和俄罗斯等国家采用的是第一角画法，美国、日本、新加坡等国家及中国港台地区则采用第三角画法。

虽然在国内默认采用第一角画法、上大学时老师也主要以第一角画法教学，但在实际的工作中难免会与第三角画法打交道。

例如在中日合资企业、中美合资企业里往往外资方会因拥有核心技术而比较强势，中方不得不去适应外资方而采用第三角画法制图；同样，国内的工厂给外资、港资、台资企业代工时，也需要能识别甲方提供的使用第三角画法的工程图样。

工程图样是工程师们交流的共同语言，它保障了产品设计、技术交流、生产和贸易等活动的顺利进行。

在这个全球分工协作的时代，中国工厂显然已成为世界的加工中心，作为一个合格工程技术人员，我们在掌握了第一角画法的基础上，理解和掌握第三角画法也是非常必要的。

本文将简要的为各位介绍下第一角画法和第三角画法，以及两者的区别和特点。

一、投影法概念一个物体在光源的照射下，必定在地面或者墙上留下阴影，我们将其称为影子。

聪明的人们通过影子这个自然现象，经过科学的抽象提出了投影法的概念，它是绘制工程制图的基本原理。

假设物体是透明的，光源的光线将物体的各个顶点和各条棱线投射到某一平面上，这些点和棱线的影子所构成的图形就称为投影。

这种投射线通过物体，向选定的面投射，并在该面上得到图形的方法称为投影法。

构成投影体系的要素包括投影中心、物体、投射线、投影面、投影。

图1 投影原理二、投影法分类根据投射线间的相对位置，投影法共分为平行投影法和中心投影法两大类。

中心投影法是用一束由一点发出的投影线进行投影,如图1所示。

中心投影图的度量性较差，一般不反映物体的真实形状，而且投影的大小随投射中心、物体和投影面之间的相对位置的改变而改变。

由于它的图形逼真，直观性较强，因此它常用于建筑物的透视图。
