局部放大图
1.局部放大图

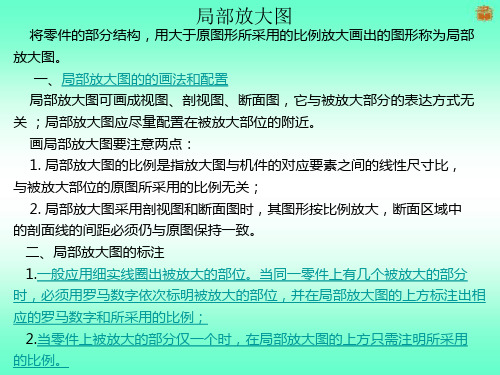

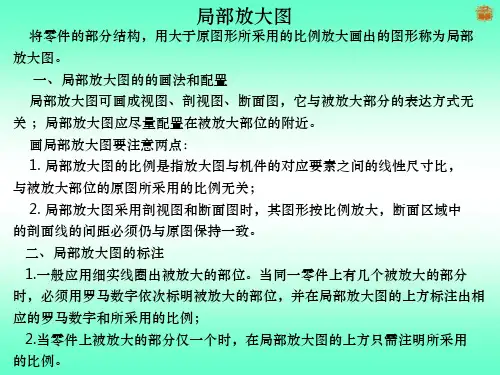

将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。
局部放大图
1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。
局部剖视图
用剖切平面局部地剖开机件所得的剖视图。
用剖切平面局部地剖开机件所得的剖视图。
可用双折线代替波浪线。
适用范围：
局部剖是一种较灵活的表示方法，适用范围较广。
1）实心杆上有孔、槽时，应采用局部剖视。
传动轴
2）需要同时表达不对称机件的内外形状时，可以采用局部剖视。
3）当对称机件的轮廓线与中心线重合，不宜采用半剖视时。
正确错误
A
A
B
B A －A
B －B 4）当机件的内外形都较复杂，而图形
又不对称时。
画局部剖应注意的问题：
①波浪线不能与图上的其它图线重合。
错误正确
②波浪线不能穿空而过，也不能超出视图的
轮廓线。
×
③当被剖结构为回转体时，允许将其中
心线作局部剖的分界线。
局部放大图I II II I 局部放大图：将机件上的部分结构用大于原图形所采用的比例画出。
局部放大图
1.局部放大图
将机件的部分结构，用大于原图形所采用的比例画出的图形称为局部放大图。
如图1所示。
图1 局部放大图
局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关。
当机件上的某些细小结构在原图形中表示不清楚或不便于标注尺寸时，可采用局部放大图。
局部放大图应尽量配置在被放大部分的附近，用细实线圈出被放大的部位。
当机件上被放大的部分仅有一处时，在局部放大图的上方只需注明所采用的比例，如图2所示；当同一机件上有几个被放大的部位时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和采用的比例，如图1所示。
同一机件上不同部位的局部放大图，当图形相同或对称时，只需要画出一个；必要时，可以用几个图形表达同一个被放大部位，如图2所示。
画局部放大图时应注意以下几点：
（1）局部放大图的比例是指放大图与机件相应要素的线性尺寸之比，与被放大部位的原图所采用的比例无关。
图2 用几个图形表达同一个被放大部位
（2）局部放大图采用剖视图和断面图时，其图形按比例放大，但图形中的剖面线的间距仍必须与原图保持一致。
（3）局部放大图的断裂边界一般用波浪线表示，也可用细实线圆弧或双折线表示。
