机械制图中的局部放大图 (2)

一组相互平行的剖切平面
标注方法： 适用范围：
A－A
BA
A
B
当机件上的孔槽及 空腔等内部结构不 在同一平面内时。
A
A
A A
7.2.3 剖切面的分类和剖切方法
一组相互平行的剖切平面
A－A
应注意的问题：
BA
A
① 两剖切平面的转折 处不应与图上的轮廓
×
B
线重合。
② 在剖视图上不应 在转折处画线。
A
A
7.1.1 基 本 视 图
画出机件的其余四个基本视图。
7.1.2 向 视 图
向视图是可以自由配置的视图。
B
B
E
C
D
E
D
F
C
F
按基本位置配置
自由配置
➢ 在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。 ➢ 表示投射方向的箭头尽可能配置在主视图上，只是表示后视投射方向的箭头才配置在其它视图上。
全剖视图
用剖切面完全地剖开物体所得的剖视图。 适用范围： 外形较简单，内形较复杂，而图形又 不对称时。
7.2.2 剖视图的种类
半剖视图
A —A
不能表达外形
A
A
存在什么问题？
7.2.2 剖视图的种类
半剖视图
解决办法：
A—A
已表达清楚的 内形虚线不画
半剖视
以对称线为界，一半画视图， 一半画剖视。
7.2.2 剖视图的种类
第七章 机件常用表达方法
学习要点
四种视图(基本视图、向视图、局部视图、 斜视图)、三种剖视图(全剖视图、半剖视 图、局部剖视图)、两种断面图(移出断面、 重合断面)、局部放大图和一些简化画法。

☆标注方法：
☆适用范围：
当机件具有倾斜 部分，同时这部 分内形和外形都 需表达时。
斜剖视图
A－A A－A
A
A
B
B A－A
☆此剖视可按斜
视图的配置方
式配置。
.
B－B
第二节 剖视图
二、剖视图的种类
A－A
A
旋转剖视图
A
A
A
☆ 标注方法： ☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖切不 能表达完全，且机件又. 具有回转轴时。
•局部视图可按基本视图 的配置形式配置，也可 按向视图的配置形式配 置。
.
第一节 视图
四、斜视图
VA
问题：当物体的表面与投 影面成倾斜位置时，其投 影不反映实形。
解决方法：
★增设一个与倾斜表面 平行的辅助投影面。
★将倾斜部分向辅助投 H 影面投射。
斜视图是物体向不平行于基本投影面的平面投
射所得的视图。
图形中的相贯线、截交线、过渡线在不影响表 达的情况下允许简化表示。
.
第五节 表达方法综合应用举例
待表达形 体
机件形体分析 主视图的选择 其他视图及表达方法的确定
.
第五节 表达方法综合应用举例
表达方案一
表达方案二
.
第五节 表达方法综合应用举例
表达方案三
表达方案四
.
.
.
第二节 剖视图
二、剖视图的种类 局部剖视图的适用范围 （3）表达轴、手柄等实心杆件内的键、槽时常 用局部剖视图。
.
第二节 剖视图
二、剖视图的种类 局部剖视图的适用范围
（4）当形体的轮廓线与对称中心线重合，不宜 采用半剖视的情况 。

基准面
P. 212-215
68
第三节
•被测要素（或基准要素）是轴线时，箭头（或基准符号）应与该要素的 形状和位置公差 尺寸线对齐。基准符号与箭头重叠时，可代替箭头
右端面对基准轴的 垂直度公差为0.05
工件围绕基准轴线旋 转一周时右端面上任 右端面对基准轴的 一测量点的跳动量不 圆跳动公差为0.1→ 得大于0.1 工件绕两端的φ 35k7圆柱的轴线作若 干次旋转，并在测量仪器与工件间作 相对移动时， φ 60h8圆柱面上各点间 的示值差均不得大于0.04
64
基轴制优先、常用配合
• 根据机械工业产品生产使用的需要，考 虑定值刀具、量具规格的统一，国家标准 规定了优先选用、常用和一般用途的孔、 轴公差带 • 国标中还规定了孔、轴公差带中组合成 基孔制常用配合59种，优先配合13种，基 轴制常用配合47种，优先配合13种，应尽 量选用优先配合和常用配合
19
练习
公差配合结束
65
第三节
形状和位置公差（简介）
1.形状和位置公差的概念
零件各几何要素的 实际形状和位置对 理想形状和位置的 的允许变动量
精度较高的零件，不仅需要 保证其尺寸公差，而且要保 证其形状和位置公差 才能满 足零件的使用要求和装配互 换性
• 代号表示实际轴线与理 想轴线之间的变动量—— 直线度，必须保持在 0.006毫米的圆柱面内
移出断面图
重合断面图
A A
4、局部放大图
一、局部放大图
局部放大图
三、尺寸标注
1、基本规则
(1)机件的真实大小应以图样上所注尺寸数值为依 据，与图形的大小及绘图的准确程度无关。
(2)图样中的尺寸，以毫米 为单位时，不需注明。若采 用其它单位要注明。

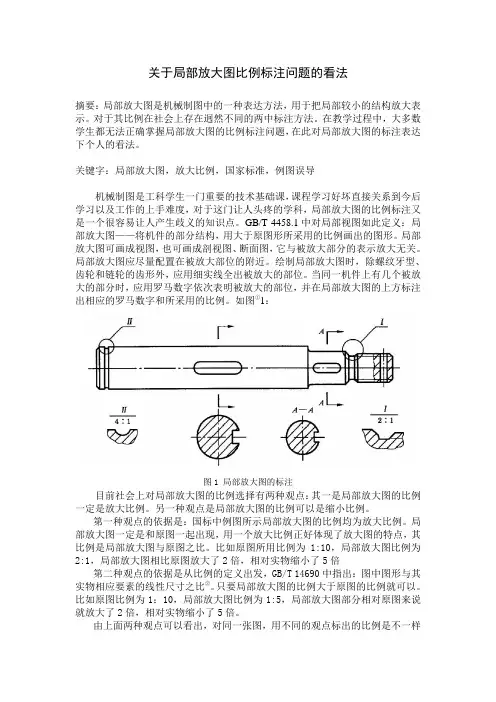

关于局部放大图比例标注问题的看法摘要：局部放大图是机械制图中的一种表达方法，用于把局部较小的结构放大表示。

对于其比例在社会上存在迥然不同的两中标注方法。

在教学过程中，大多数学生都无法正确掌握局部放大图的比例标注问题，在此对局部放大图的标注表达下个人的看法。

关键字：局部放大图，放大比例，国家标准，例图误导机械制图是工科学生一门重要的技术基础课，课程学习好坏直接关系到今后学习以及工作的上手难度，对于这门让人头疼的学科，局部放大图的比例标注又是一个很容易让人产生歧义的知识点。

GB/T 4458.1中对局部视图如此定义：局部放大图——将机件的部分结构，用大于原图形所采用的比例画出的图形。

局部放大图可画成视图，也可画成剖视图、断面图，它与被放大部分的表示放大无关。

局部放大图应尽量配置在被放大部位的附近。

绘制局部放大图时，除螺纹牙型、齿轮和链轮的齿形外，应用细实线全出被放大的部位。

当同一机件上有几个被放大的部分时，应用罗马数字依次表明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例。

如图①1：图1 局部放大图的标注目前社会上对局部放大图的比例选择有两种观点：其一是局部放大图的比例一定是放大比例。

另一种观点是局部放大图的比例可以是缩小比例。

第一种观点的依据是：国标中例图所示局部放大图的比例均为放大比例。

局部放大图一定是和原图一起出现，用一个放大比例正好体现了放大图的特点，其比例是局部放大图与原图之比。

比如原图所用比例为1:10，局部放大图比例为2:1，局部放大图相比原图放大了2倍，相对实物缩小了5倍第二种观点的依据是从比例的定义出发，GB/T 14690中指出：图中图形与其实物相应要素的线性尺寸之比②。

只要局部放大图的比例大于原图的比例就可以。

比如原图比例为1：10，局部放大图比例为1:5，局部放大图部分相对原图来说就放大了2倍，相对实物缩小了5倍。

由上面两种观点可以看出，对同一张图，用不同的观点标出的比例是不一样的。

，顶径公差带代号为6h
整理课件
70
7）梯形螺纹的标记
（1）单线螺纹只标出螺距。 （2）梯形螺纹只标注中径公差带代号。 （3）为确保传动的平稳性，旋合长度不宜太 短，所以规定中没有短旋合长度。中等旋合长 度“N”不标注。 （4）左旋梯形螺纹，应在螺纹代号的尾部加 注“LH”。 （5）多线螺纹应同时标注导程和螺距。
整理课件
45
（4）省略标注的原则
1）当剖视图按投影关系配 置，中间没有其他图形隔 开时，可以省略箭头
2）当单一剖切平面通过物 体的对称平面或基本对称 平面，且剖视图按投影关 系配置，中间没有其他图 形隔开时，可以省略标注
剖切平面与零件上方槽的右
整理侧课件面重合，按照未剖处理
46
（5）画法规则
1）机件不可见的轮廓线一般省略不画。当画少量细 虚线可以减少视图数量时，允许画出必要的细虚线
整理课件
71
Tr24×10（P5）LH—8e—L表示：梯形外螺纹， 公称直径为24㎜，导程为10㎜，螺距为5㎜，双 线，左旋，中径的公差带代号为8e，长旋合长度
Tr40×7—7H表示：梯形内螺纹，公称直径为 40㎜，导程（螺距）为7㎜，单线，右旋，中 径的公差带代号为7H，中等旋合长度
整理课件
72
整理课件
35
（1）向视图
自由配置的视图称为向视图
利用向视图的标注，可以将第三角投 影的视图转化为第一角投影的视图
整理课件
36
（2）取消旋转视图
a 用旋转视图表示
b 用斜视图表示
取消旋转视图后，原来采用旋转视图的场合， 可改用斜视图来表达机件倾斜结构的外形
整理课件
37
（3）局部视图和斜视图的标注

斜视图的画法
A
A
A
画斜视图的注意事项：
•斜视图通常配置在相应视图附近。 •斜视图必须进行标注,标注方法如上图. •允许将斜视图旋转配置，但需在斜视图
上方注明。
6-2 剖 视 图
问题： 当机件的内部形状较复杂时，视图上 将出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
一、剖视图的概念
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
④ 在一个视图中，局部剖的数量不宜过多。
三、剖切平面的种类及适用条件
1.单一剖切平面
A－A
⑴ 平行于某一 基本投影面
8、投影简化
9、断开的画法 轴、杆类较长的机件，当沿长度方向
形状相同或按一定规律变化时，允许断开 画出。
实长 拉杆轴套断开画法
标注尺寸时， 仍注实长。
实长 阶梯轴断开画法
6-5 机件表达方法综合运用举例
一 选用原则
在选择表达机件的图样时，首先应考虑看图方便，并 根据机件的结构特点，用较少的图形，把机件的结构形状 完整、清晰地表达出来。
③ 剖切面后方的可见部 分要全部画出。
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。 但没有表示清楚的结构，允许画少量虚线。
⑤ 不需在剖面区域中表示材料的类别时，剖面符 号可采用通用剖面线表示。通用剖面线为细实 线，最好与主要轮廓或剖面区域的对称线成 45°角；同一物体的各个剖面区域，其剖面线 画法应一致。

A
A—A
A 按投影关系配置， 箭头可省略
对称剖面，剖切 符号也省略。 画在剖切线的延长线 上，字母可省略
08:44:40
34
§1.3.2 重合断面图-重合断面图画法
重合在视图内的断面图称为重合断面图，其外部轮廓线 用细实线绘制。当视图中的轮廓线与重合断面图的图形 重叠时，视图中的轮廓线应连续画出，不可间断。
6.当回转体零件上的平面在图 形中不能充分表达时，为了避 免增加视图，可用细实线绘出 对角线来表示这些平面。
08:44:40
7.零件上的滚花部分，一般采 用在轮廓附近用示意的方法来 表示，也可以省略不画，在零 件图上或技术要求中标明其具 体要求。
41
§1.5 .1 图样的简化画法 8.较长零件，如轴、杆、型材、连杆等，且沿长度方向的形状一 致或按照一定规律变化，可以将此类零件断开后缩短绘制。
局部结构完整，外部轮 廓封闭，波浪线省略
用波浪线或双折线表示局部视图和斜视图的断裂边界。
08:44:40
10
§8.1.4 斜视图和局部视图- 斜视图和局部视图的配置形式和标注
斜视图通常按照向视图的配置形式配置标注，为便于作图，允许
对其旋转配置。
旋转配置应加注旋转符号，且表示斜视图
名称的字母应靠近旋转符号的箭头。
08:44:40
25
§1.2.3 剖视图的种类
全剖视图
08:44:40
半剖视图 局部剖视图
26
§1.2.3 剖视图的种类
1. 用剖切面完全剖开零件所得到的视图称为全剖视图。
适用于零件的外形比较简单，而内形复杂，或外形
在其它视图已表达清楚的情况下。
08:44:40
27

第七章 品牌管理前沿理论及实践
当单一剖切平面的剖切位置明显时，局部剖视图可省略标注， 如图7-15所示。但当剖切位置不明显或局部剖视图未按投影关 系配置时，则必须加以标注，如图7-16对俯视图剖切位置的标 注。
局部剖视的范围可大可小，非常灵活，如运用恰当可使表达 重点突出、简明清晰。如图7-13在已经绘制成半剖视的主视图 中添加了两个局部剖视。同一机件的同一视图上局部剖视处数 不宜过多，否则会使表达过于零乱，且会割断它们之间内部结 构的联系。
第七章 品牌管理前沿理论及实践
(4) 剖视图中一般不画不可见轮廓线。只有在零件背面的结 构比较简单，只需在剖视图上绘制少许几条虚线即可表达这些 结构，同时可少绘制一个视图专门表达这些结构，减少绘图工 作量时，才画出必要的虚线。如图7-12中的虚线应画出。
第七章 品牌管理前沿理论及实践
(1) 用线宽(1～1.5)b(b表示粗实线宽度)、长约(5～10)mm 断开的粗实线为剖切符号，在相应的视图上表示出剖切平面的 位置。为了不影响图形的清晰，剖切符号应避免与图形轮廓线 相交。如图7-9中俯视图两侧的粗实线段、图7-10中主视图两侧 的粗实线段。
(2) 在剖切符号的起止处外侧画出与剖切符号相垂直的箭头， 表示剖切后的投影方向。如图7-9中俯视图两侧的粗实线段、图 7-10中主视图两侧的粗实线段外的箭头。
(3) 在剖切符号的起止及转折处的外侧写上同样的大写拉丁 字母，并在剖视图的正上方标注出剖视图的名称“×－×”， 字母一律水平书写。如图7-9中俯视图两侧的粗实线段上的字母 和主视图上方的字母、图7-10中主视图两侧剖切符号上的字母 和俯视图上方的字母。
当机件内部结构形状用单一剖切平面剖切不能完全表达，而 这个机件在整体上又有回转轴线时，则可用旋转剖表达。

2
二、装配图表达部件的根本要求的表达方法
1、表达部件的根本要求
装配图应满足的根本要求：
(1)应着重表达部件的整体结构，特别是各零件的相 互位置、连接方式、装配关系表达清楚；
(2)分析部件或机器的传动路线、运动情况、润滑 冷却方式以及操作或控制等。
3
2、选择表达的方法和步骤
根本方法：根据部件的机构特点，从装配干线入手：
拆去件3、10 A―A
定位凸块 在阀体上
B―B
φ113 φ107 φ97 φ80
140 220
球阀装配图
100 240
技术要求 1.装配后进行压力检验25Mpa.
2.关闭阀门时不得有泄漏.
螺钉 GB/T 73 M6×12
6
球阀装配图表达方法
拆去件3、10
A-A
定位凸块在阀体上
B-B
局部剖补充表 达定位凸块与手 柄的相对位置。
26
4、 技术要求的注写
❖ 当技术要求在视图上不能表达清楚时，应
(4)标准件：可不画草图，但要测出主要尺寸。
在标题栏上方或左方空白处，用文字说明。 装配图的局部放大图2：主视图左右两端
根本方法：根据部件的机构特点，从装配干线入手：
在装配图中允许不画的零件的工艺结构如倒角、圆角、退刀槽等，在零件图中应全部画出。
查无重复、无遗漏时，
再统一填写序号。 25
3、明细栏和标题栏
(１)明细栏是机器或部件中全部零、部件的详细目录，应画在 标题栏的上方。
(２)零、部件的序号应自下而上填写，如空间不够时，可将明细 栏分段画在标题栏的左方。
(３)当明细栏不能配置在标题栏的左方时，可作为装配图的续 页，按A4幅面单独绘制，其填写顺序应自上而下。

机械制图复习题一、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ B ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角10、下列投影法中不属于平行投影法的是（ A ）A、中心投影法B、正投影法C、斜投影法11、当一条直线平行于投影面时，在该投影面上反映（ A ）A、实形性B、类似性C、积聚性12、当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性B、类似性C、积聚性13、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高14、主视图与俯视图（ A ）A、长对正B、高平齐C、宽相等15、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等16、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。

A、三B、四C、五17、三视图是采用（ B ）得到的A、中心投影法B、正投影法C、斜投影法18、当一个面平行于一个投影面时，必（ B ）于另外两个投影面A、平行B、垂直C、倾斜19、当一条线垂直于一个投影面时，必（ A ）于另外两个投影面A、平行B、垂直C、倾斜20、物体上互相平行的线段，轴测投影（ A ）A、平行B、垂直C、无法确定21、正等轴测图的轴间角为（ A ）A、120°B、60°C、90°22、正等轴测图中，为了作图方便，轴向伸缩系数一般取（ C ）A、3B、2C、123、画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ A ）三角板绘制A、30°B、45°C、90°24、在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ B ）A、0.5B、1C、225、根据组合体的组合方式，画组合体轴测图时，常用（ D ）作图。

机械制图考试题和答案一、填空题（每空1分，共20分）1. 机械制图中，图线的基本类型有：细实线、粗实线、虚线、点划线和______。

答案：双点划线2. 机械制图中，尺寸线应与被标注的线段______。

答案：平行3. 机械制图中，尺寸数字应写在尺寸线的______。

答案：上方或外侧4. 在机械制图中，如果一个物体的某一部分被遮挡，则该部分可以用______表示。

答案：虚线5. 机械制图中，比例尺是用来表示图上距离与实际距离之间的______。

答案：比例关系6. 机械制图中，剖面线一般采用______线型。

答案：细实线7. 在机械制图中，如果需要表示物体的内部结构，可以使用______。

答案：剖视图8. 机械制图中，常见的螺纹类型有普通螺纹、管螺纹和______。

答案：特殊螺纹9. 机械制图中，标注角度时，应使用______符号。

答案：∠10. 在机械制图中，局部放大图通常用______表示。

答案：圆圈二、选择题（每题2分，共20分）1. 机械制图中，以下哪种线型表示中心线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：C2. 机械制图中，以下哪种线型表示可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：A3. 机械制图中，以下哪种线型表示不可见轮廓线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：C4. 机械制图中，以下哪种线型表示轴线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：D5. 机械制图中，以下哪种线型表示对称中心线？A. 粗实线B. 细实线C. 虚线D. 双点划线答案：D6. 机械制图中，以下哪种线型表示断裂线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：D7. 机械制图中，以下哪种线型表示剖面线？A. 粗实线B. 细实线C. 虚线D. 点划线8. 机械制图中，以下哪种线型表示尺寸线？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B9. 机械制图中，以下哪种线型表示螺纹？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B10. 机械制图中，以下哪种线型表示孔的中心线？B. 细实线C. 虚线D. 点划线答案：C三、判断题（每题2分，共20分）1. 机械制图中，所有图线均应清晰、准确。

一图纸的幅面和格式(GB/T 14689-1993)1 图纸的幅面为了使图纸幅面统一，便于装订和保管以及符合缩微复制原件要求，绘制技术图样时，应按以下规定选用图纸幅面。

（1）应优先选用基本幅面（表1－1）。

（2）必要时，允许选用加长幅面。

但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出。

在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。

其格式分为留装订边和不留装订边两种。

同一产品的图样只能采用一种图框格式。

3 标题栏每张图纸上必须有标题栏，标题栏位于图纸的右下角，其格式遵守GB／的规定。

当标题栏的长边置于水平方向且与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

二比例1 术语（1）比例：图与实物相应要素的线性尺寸之比。

（2）原值比例：比值为1的比例，即1：1。

（3）放大比例：比值大于1的比例，如2：1。

（4）缩小比例：比值小于1的比例，如1：4。

2 比例系列绘制图样是，应根据需要按表1－2中规定的优选选择系列中选取适当的比例。

为了从图样上直接反映出事物的大小，绘图时应尽量采用原值比例。

3 标注方法（1）比例符号应以“：”表示，如1：1，2：1等。

（2）比例一般标注在标题栏中的比例栏内。

不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与图形的比例无关。

表1－2 比例系列三字体1在图样中书写的汉字、数字和字母，都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”。

2字体高度（h）的公称尺寸系列为：，，，5，7，10，14，20mm.如果需要书写更大的字，其字体高度应按2的比例递增。

字体高度代表字体的号数。

3汉字应写成长仿宋体字，并应在用国家正式公布的简化字h不应小于3.5mm,字体高度一般为h/ 2.4字母和数字可写成斜体和直体。

斜体字字头向右倾斜，与水平基准线成75°。

四图线1 线性和图线尺寸国家标准规定了15种基本线型。

《机械制图》习题库第一章制图基本知识与技能1、将所给图线或图形抄画在右边2、参照右图所示图形，按给定尺寸用1:2比例画出图形并标注尺寸3、参照右上角图列，用给定的半径R作圆弧连接第二章正投影作图基础1、根据立体图中各点的空间位置，画出它们的投影图，并量出各点距各投影面的距离（mm），填入下列表格。

2、已知点A距V面15毫米，距H面25毫米；点B在V面内，距H面20毫米；点C距V面20毫米，距H面15毫米；点D在H面内，距H面10毫米。

完成它们的投影图。

3、已知直线AB的V面、H面投影，AB上有一点C，使AC:CB=3:2，求点C的三面投影。

4、已知A、B、C、D四点的两个投影，求作第三投影。

5、比较C、D两点的相对位置。

D比C相比，D在C 的方（上或下）；方（前或后）；方（左或右）。

6、求出直线的第三投影，并判断各直线对投影面的相对位置。

（1）AB是线。

（2）CD是线。

（3）EF是线。

7、按已知条件画出直线的三面投影。

（1）已知正平线AB，距V面20毫米，与H面的夹角 =30°，实长30毫米。

（2）已知铅垂线CD，距V面15毫米，实长20毫米。

8、画出下列各平面的第三投影，判断其对投影面的相对位置，并标出特殊位置平面对投影面倾角的真实大小。

（1）三角形ABC 是面。

（2）三角形ABC 是面。

（3）四边形ABCD 是面。

（4）多边形ABCEFGH 是面。

9、已知点K在平面三角形ABC内，试完成三面投影。

10、已知点K在平面ABC内，求出其正面投影。

判断点D是否在平面内。

11、试完成平面内三角形ABC的水平面投影。

12、完成五边形ABCDE的正面投影（已知AB为侧平线）。

13、根据已给的新投影轴，求出点A、B的新投影。

14、求出点的H、V面投影。

15、根据点的投影，画出新投影轴。

（1）（2）16、用换面法求出直线AB的实长及α、β角。

17、已知直线AB的端点B比A高，且AB=25毫米，试求其正面投影。

上方注明。
2024/8/6
机械设计教研室
12
6-2 剖 视 图
问题： 当机件的内部形状较复杂时，视图上 将出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
2024/8/6
机械设计教研室
13
一、剖视图的概念
⒈ 剖视图的形成
2024/8/6
机械设计教研室
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
剖切面通过水平圆孔和竖直圆孔的轴线，这两个 孔均应按剖视绘制。
2024/8/6
机械设计教研室
59
B、凹坑
剖切面通过圆锥凹坑的轴线，凹坑应按剖视绘制。
C、当剖切面通过非 圆孔会导致出现完全 分离的两个断面时， 这些结构亦应按剖视 绘制。
2024/8/6
机械设计教研室
60
D、若由两个或多个相交的剖切面剖切得到的移出断 面，中间一般应断开。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖
切不能表达完全，且机件又具有回转轴时。
2024/8/6
机械设计教研室
49
2024/8/6
机械设计教研室
50
⒊ 几个平行的剖切平面（阶梯剖）
当机件上具有几种不同的结构要素（如孔、槽等） ，它们的中心线排列在几个互相平行的平面上时，宜采 用几个平行的剖切面剖切
第6章 机件的表达方法
6-1 视图
6-2 剖视图
6-3 断面图
6-4 其他表达方法
6-5 机件表达方法综合运用举例
2024/8/6
机械设计教研室
