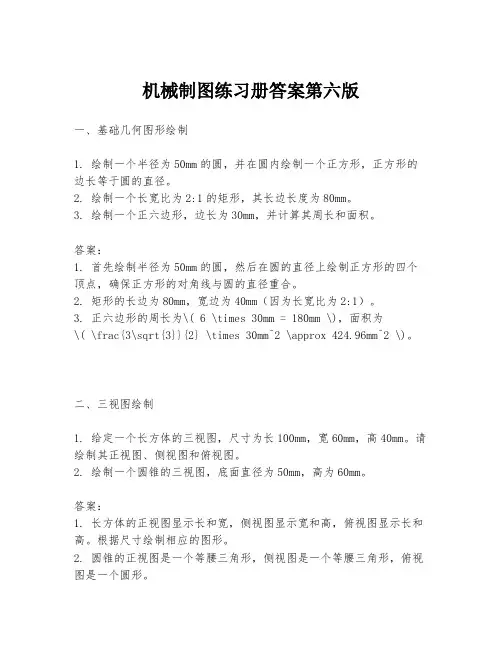

机械制图练习册答案第六版一、基础几何图形绘制1. 绘制一个半径为50mm的圆，并在圆内绘制一个正方形，正方形的边长等于圆的直径。

2. 绘制一个长宽比为2:1的矩形，其长边长度为80mm。

3. 绘制一个正六边形，边长为30mm，并计算其周长和面积。

答案：1. 首先绘制半径为50mm的圆，然后在圆的直径上绘制正方形的四个顶点，确保正方形的对角线与圆的直径重合。

2. 矩形的长边为80mm，宽边为40mm（因为长宽比为2:1）。

3. 正六边形的周长为\( 6 \times 30mm = 180mm \)，面积为\( \frac{3\sqrt{3}}{2} \times 30mm^2 \approx 424.96mm^2 \)。

二、三视图绘制1. 给定一个长方体的三视图，尺寸为长100mm，宽60mm，高40mm。

请绘制其正视图、侧视图和俯视图。

2. 绘制一个圆锥的三视图，底面直径为50mm，高为60mm。

答案：1. 长方体的正视图显示长和宽，侧视图显示宽和高，俯视图显示长和高。

根据尺寸绘制相应的图形。

2. 圆锥的正视图是一个等腰三角形，侧视图是一个等腰三角形，俯视图是一个圆形。

三、剖面图与断面图1. 给定一个圆柱体，直径为40mm，高为80mm，绘制其纵剖面图。

2. 绘制一个齿轮的断面图，模数为2mm，齿数为20。

答案：1. 圆柱体的纵剖面图显示为一个矩形，宽度为直径，即40mm，高度为80mm。

2. 齿轮的断面图显示为一个圆形，圆周上有20个等分的齿，每个齿的宽度为模数，即2mm。

四、尺寸标注1. 给定一个机械零件的平面图，包含直线、圆弧和角度，请标注所有尺寸。

2. 标注一个阶梯轴的尺寸，包括直径、长度和倒角。

答案：1. 直线长度、圆弧半径、角度大小等均需标注清楚，确保尺寸清晰可读。

2. 阶梯轴的直径、各段长度以及倒角大小均需标注，注意尺寸线的位置和尺寸数字的排列。

结束语：本练习册旨在帮助学生掌握机械制图的基本技能，包括几何图形绘制、三视图绘制、剖面图与断面图的绘制以及尺寸标注。

机械制图的表达方法机械图样主要通过基本视图、剖视图、断面图和局部放大图进行表达，本节主要介绍基本视图的相关知识，剖视图和断面图的相关知识将在后面章节中进行详细介绍。

基本视图形成原理机械图样用一组视图，并采用适当的投影法表示机械零件内外结构形状。

视图是按正投影法(即机件向投影面投影)得到的图形，视图的绘制必须符合投影规律。

机件向投影面投影时，观察者、机件与投影面三者之间有两种相对位置：机件位于投影面和观察者之间时称为第一角投影法；投影面位于机件与观察者之间时称为第三角投影法。

我国国家标准规定采用第一角投影法。

基本视图是机械图样中最基本的图形，它是将物体放在三投影面体系中，分别向3个投影面作投射所得到的图形，即主视图、俯视图、左视图，如图8-2所示。

图8-2 三视图形成原理示意图基本视图的投影原则当机件的结构十分复杂时，使用三视图来表达机件就十分困难。

国标规定，在原有的三个投影面上增加3个投影面，使得整体6个投影面形成一个正六面体，它们分别是：右视图、主视图、左视图、后视图、仰视图和俯视图，各视图展开后都要遵循长对正、高平齐、宽相等的投影原则。

主视图：由前向后投影的是主视图。

俯视图：由上下投影的是俯视图。

左视图：由左向右投影的是左视图。

右视图：由右向左投影的是右视图。

-206-仰视图：由下向上投影的是仰视图。

后视图：由后向前投影的是后视图。

主视图的选择主视图是表达零件形状最重要的视图，其选择是否合理将直接影响其他视图的选择和看图是否方便，甚至影响到画图时图幅的合理利用。

一般来说，零件主视图的选择应满足【合理位置】和【形状特征】两个基本原则。

所谓【合理位置】通常是指零件的加工位置和工作位置；【形状特征】原则就是将最能反映零件形状特征的方向作为主视图的投影方向，即主视图要较多地反映零件各部分的形状及它们之间的相对位置，以满足清晰表达零件的要求。

其他视图的选择一般来讲，仅用一个主视图是不能完整反映零件的结构形状的，必须选择其他视图，包括剖视图、断面图和局部放大图等。

目录机械工人识图入门前言正投影基础长对正,高平齐,宽相等观察三视图中的各个相关特征基本体形态分析锥（台）体三视图的识读旋转体三视图识读组合体组合处的注意点读组合体视图线面分析法识读组合体的尺寸剖视图剖切面及其剖切方法剖面符号半剖视图局部剖视图断面图零件图的尺寸标注合理标注尺寸的原则零件图中的技术要求表面粗糙度的代号形位公差用形位公差符号标注的图例标题栏图线装配图的识读分析尺寸公差与配合滚动轴承的公差与配合这是机械专业的一门专业基础课，对于产品设计、模具设计、ＣＮＣ数控编程(Computer numerical control的简称) 和加工的技术人员来说，它很重要。

不懂得看图，这些工作都没有办法胜任．所以，我们的这门课程，主要教会大家如何去看懂图纸．●它主要教的内容有：•识图的基础知识；•常见形体的三视图介绍；•形体基本视图／辅助视图的讲解；•零件图／装配图的构成、作用及分析；•常用零件的标准画法；●学好《机械识图》的方法：认真听课－多思考多分析－多做习题。

●学员必须着重掌握的内容：在模具行业当中的图纸，一般都是运用投影方法正投影法当中的“第一角法”，所以，如何学会运用“第一角法”去读图这特别重要，每位学员必须掌握。

如何区别第三角和第一角画法一、采用第一角画法时，从投影方向看去分别是：人→物→图。

将物体置于第一分角内，并使其处于观察者与投影面之间（也就是从A处投影）而得到的多面正投影，称为第一角画法。

二、采用第三角画法时，从投影方向看去分别是：人→图（投影）→物，将物体置于第三分角内并使投影面处于观察者与机件之间（即从B处投影）而得到的多面正投影，则称为第三角画法。

第三角画法第一角画法在制图上二者的区别标识如下：一些国家和地区采用第三角法，其工程图绘制标准，各视图在图面上摆放的位置和我国大陆的不一样。

上下、左右视图相对主视图的关系，在两种标准中正好相反。

国家标准GB/T14692-1993中规定，我国的机械图样“应按第一角画法布置六个基本视图，……必要时（如按合同规定等），才允许使用第三角画法”。

工程制图的知识点总结一、工程制图的种类1、机械制图机械制图是应用于机械产品设计的图样，制图内容主要包括零部件图、总装图、工艺图和示意图等。

机械制图应包括三视图、断面图等工程图纸。

2、建筑制图建筑制图是应用于建筑设计的图样，包括平面图、立面图、剖面图、结构图等。

建筑制图要求尺寸准确，比例协调，能够清晰表达建筑的结构和外观。

3、电气制图电气制图是应用于电气产品设计的图样，包括电气布线图、电气接线图、电气原理图等。

电气制图要求符号规范、线路清晰，能够直观地表达电气设备的布置和连接关系。

4、管道制图管道制图是应用于管道设计的图样，包括管道布局图、管道连接图、管道剖面图等。

管道制图要求管道布局合理、连接清晰，能够符合工程的要求。

二、工程制图的规范1、图纸规格根据制图的内容和用途，图纸规格分为A0、A1、A2等大小，其中A0最大，A4最小。

图纸要求纸张整洁、平整，字体清晰，提高制图的质量和美观度。

2、比例尺比例尺是指图纸上的长度与实际长度之间的比值，常用的比例尺有1:1、1:2、1:5等。

比例尺要求选择合适，能够清晰表达设计内容。

3、标准符号不同类型的制图有不同的标准符号，如机械制图中的公差标识、建筑制图中的材料标识、电气制图中的电气符号等。

标准符号要求规范，便于理解和识别。

4、注释要求图纸中的注释要求内容准确、清晰，包括图纸的名称、制图日期、比例尺、设计单位和审定单位等信息，便于工程人员使用和管理。

5、符合工程规范和标准制图必须符合国家及相关行业的规范和标准，不得有误导性、不规范、不清晰的内容，以保证工程施工和使用的安全和效果。

三、工程制图的技术要求1、三视图三视图是指工程物体的俯视图、正视图和侧视图，能够全面、清晰地表达工程物体的外观和尺寸。

制图要求三视图统一，尺寸相符，比例准确。

2、断面图断面图是指工程物体在某一特定位置上的横截面图，能够表达工程物体的结构和内部尺寸。

制图要求断面图线条清晰，尺寸准确，符合设计要求。

《机械制图》教学中断面图的教学探讨作者：李艳丽刘洁王志鹏张丹峰来源：《教育教学论坛》2017年第06期摘要：断面图是机件常用的表达方法中常用的一种方法，是用假想剖切面将机件的某处切断，只画出该剖切面与机件接触部分的图形。

本文系统的阐述了断面图的形成、分类、配置位置，此外还讲解了断面图的特殊规定，让学生能够系统地学习断面图的相关内容，提高学生的学习效果。

关键词：断面图；剖切面；配置中图分类号：G642.0 文献标志码：A 文章编号：1674-9324（2017）06-0196-02《机械制图》课程是工科类院校都开设的一门技术基础课程，而视图的表达方法中断面图是常用的一种表达方法，教员如何设置教学内容和如何实施课堂教学是决定学生对知识的掌握程度的重要环节。

本文就断面图的形成、分类、配置位置等进行了系统的讲解。

一、断面图的形成制图课程的学习是将空间立体图形表达在图纸上和将图纸上的平面图形想象出立体图形来，这是画图和读图两个逆过程不断练习的过程。

《机械制图》刚开始的学习是熟练的应用三视图来表达机件的形状和结构，随着常用的表达方法的学习，对于同一个机件，我们可以用不同的方法进行表达，但其中有一种方法是最简单和最清晰的表达。

比如我们要表达一个阶梯轴（如图1所示），该如何表达呢？表达方法可以采用主视图和左视图的表达方法，如图2a所示，可以看出左视图中的同心圆较多，影响视图效果，而左视图仅仅是表达了键槽的深度，这么多的同心圆是没有必要画的。

当我们学习了剖视图之后，可以将左视图画为全剖视图，如图2b所示，采用了剖视图的表达方法之后，可以看到，左视图清晰了很多，而且可以很清楚的看出键槽的深度，那么，在这里采用剖视图要比采用左视图更加的简单清晰。

但是我们可以继续想一想，左视图外的这个圆其实也没有必要画出来，我们仅仅需要从左视图中获得的信息是键槽的深度，而其他的结构均在主视图中和尺寸标注中会体现出来，因此机件常用的表达方法中又给我们提供了一种更加简单和更加方便的表达方法，这就是断面图。
