空气幕说明书

FM RFM RFMS系列风幕机一、产品概述FM 系列风幕机是采用单相电容运行式电动机驱动，带动外型匀称的贯流铝合金风轮，或增强塑料风轮产生分布均匀的幕式气流，可减少或阻隔室内外空气对流。

RFM-I 系列热风幕机利用电热管通电后所产生的热源，RFM-II 系列暖风幕机热源采用第三代PTC 发热原件，电热转换率达98%以上，无明火、无氧耗、升温快、寿命长安全可靠。

RFMS 系列热风幕机是最新研制推出的节能型新品，该产品以热水为热媒，换热器采用STTL 型节能高效换热器，其传热效率高，空气阻力小，本厂产品具有体积小，重量轻，外型美观，节约能源，结构合理，安装及维修方便等特点。

二、型号规格说明FM 系列及RFM-I 、RFM-II 、RFMS 系列风幕机和热风幕机的拼音缩写125或150是表示风轮直径900或1500是表示风幕机本身的长度（单位mm ）FM 系列风幕机主要技术参数RFM-I 系列热风幕机主要技术参数（电热管型）RFM-II 系列热风幕机主要技术参数（PTC 型）型号风轮直径—机长mm 电压V频率H Z功率W 风口风速M/S 风量m 3/min 噪音≤dB （A ）安装高度m 重量㎏外型尺寸长×宽×高mm FM125-90022050120 6.5-7.522-2460 2.518900×200×200FM125-1200180 6.5-7.524-2860 2.5241200×200×200FM125-15002506.5-7.530-36602.5291500×200×200FM150-9001207.5-8.530-5062319900×270×270FM150-12001807.5-8.540-45623251200×270×270FM150-15002507.5-8.550-55623301500×270×270型号风轮直径—机长mm 电压V 频率H Z 功率W 风口风速M/S 风量m 3/min 噪音≤dB(A)加热器功率KW 风口温升℃配用导线mm 2外型尺寸长×宽×高mm 单机三相RFM-I 150-900220/38050120 5.52062 4.52×2.53×1900×270×270RFM-I 150-1200180 5.5286262×43×1.51200×270×270RFM-I 150-15002205.5356592×103×2.51500×270×270型号风轮直径—机长mm 电压V频率H Z功率W 风口风速M/S 风量m 3/min 噪音≤dB(A)加热器功率KW 风口温升℃配用导线mm 2外型尺寸长×宽×高mm 单机三相RFM-II 150-900220/38050120 4.51862860-802×43×2.5900×270×270RFM-II 150-1200180 4.523621260-802×103×41200×270×270RFM-II 150-15002204.528651660-802×163×61500×270×270RFMSI 系列热风幕机主要技术参数三、产品的用途及区别本产品适用于房间之间，房间与室外空气之间，可减少和阻隔室内外空气的对流，对隔冷、隔热、隔尘、隔虫、阻止有害气体的侵入都起到良好作用，应用范围广泛，如商场、宾馆、饭店、剧院、医院经常开启的大门，同时也适用于车间、库房、纺织、制药及食品加工等行业。

贯流空气幕说明书1、FM系列风幕机采用电容式异步电动机，带动贯流式叶轮快速旋转，而产生均匀的空气流，有效的割断室内外的空气对流。

2、该产品能广泛应用于商场、剧院、饭店、仓库和电子、仪表、纺织、制药、食品、精密加工等场所。

3、RFM系列热风幕能够通过换热器吹出热风，适用于不同地区、不同温度要求的场所。

4、本机外表美观、宁静、风速柔和、坚固耐用。

PTC热风幕技术参数（有效安装高度2.5米）型号的选择和使用说明1、根据门的宽度和高度与风幕机的机身和风轮直径比而定，门的宽度比机身长度略短为佳，也可几台并联使用，门较高时可选用叶轮直径大的，环境要求清洁的选叶轮小的。

2、本机具有快、慢两挡可选择适当的风速。

3、出风口栅格是活动的，调节其角度可改变出风方向。

4、本机使用要求：气体无腐蚀性，温度应在-10℃~40℃范围内，25℃时相对湿度小于90%。

安装要求1、本机应安装在门框上或相对固定的柱子（架子）上。

2、门洞宽度必须小于或等于风帘长度（若门洞过宽，可将数台风幕机并联）。

3、安装底板必须牢固的连接在墙上或柱子（架子）上，防止由于松动而引起的震动。

安装方法以安装在混凝土墙上为例：根据安装底板上的长孔位置，在相对位置上安排8个M10×60的螺栓，把螺栓预埋水泥中。

然后将安装底板固定在螺栓上，或直接在混凝土墙上冲孔，用膨胀螺栓将安装底板固定在墙上。

图示：1、直接在墙上打孔，埋设膨胀螺栓，将安装底板用垫圈螺母固定于螺栓上（见图1）。

2、机体挂脚一定要插入安装孔中（图2虚线所示），确认安装底板与机体安装牢固、无松动。

使用与保养1、使用：①、挂机时切勿漏装橡胶减振件；②、使用前检查电源电压是否与空气幕铭牌一致；③、严禁将任何型号的空气幕安装在易燃及散热不良的地方，以免发生火灾；④、保持室内温度时使用，请选择抵速档；防尘、防气味、防虫等时使用，请选择高速档。

2、保养：①、检查、清洗本机前请先切断电源。

②、请选用柔软的纺织物蘸取适量的清洁剂，清扫进风百叶窗、出口百叶的罩壳。

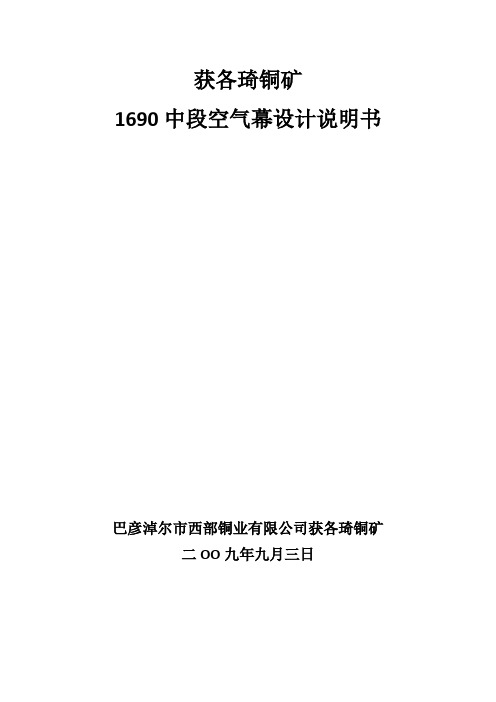

获各琦铜矿1690中段空气幕设计说明书巴彦淖尔市西部铜业有限公司获各琦铜矿二OO九年九月三日1、前言空气幕技术是工业通风中常见的一种控风技术，主要用于阻挡室外空气侵入室内，保持室内温度，20世纪50年代空气幕技术应用于矿山井下。

20世纪80年代末东北大学结合国内矿山井下的具体情况，应用“有效压力理论”研制WMI 型宽口大风量矿用空气幕，用以代替自动风门隔断运输巷道的漏风。

由于其内部阻力低，并与低压K 系列节能风机配套使用，使其功率消耗大大降低，在运输和行人频繁的井底车场、主要运输巷道和斜坡道联络道等处安设空气幕，既能够隔断巷道中的风流，又不影响车辆和人员通行，因而它在一定程度上可替代自动风门，并且其安全可靠性比自动风门要高的多，从而为解决矿山井下运输繁忙巷道的漏风问题开辟了新的途径。

获各琦铜矿1690中段10线以东下盘延脉由于设计上的原因与2#回风石门连通，致使10线以西上盘污风经10线以东下盘延脉至2#回风石门，经2#回风井排到地表，导致10线以东下盘新鲜风流受到污染，污风经各个穿脉进入工作面再由上盘延脉至2#回风石门，造成10线以东工作面作业环境急剧恶化，又由于10线以东1301、1501工作面采用铲运机出矿，在生产的过程中产生大量的尾气和粉尘以及破碎大块矿石爆破产生的炮烟，致使环境进一步恶化。

10线以东下盘延脉为主运输巷，无法通过构筑通风设计常规手段控制，为改善此处工作面作业环境，保护一线职工的身体健康，根据金属矿山的通风特点及其他同类矿山采用空气幕解决此类问题的经验，经过系统的理论论证，决定实验性采用空气幕引射风流技术方案来调整完善此处的通风问题。

2、项目实施方案及内容针对10线上下盘交错风流难以调控的问题，通过认真分析和论证，确定了解决10以西上盘污染10线以东下盘风流问题的技术方案是采用单机空气幕引射风流，即通过空气幕调节将10线以东上盘的污风分流经10线穿脉至下盘到2#回风井排出地表，12线新鲜风流流经此处不再受到污染，很好的解决了10线以东作业环境恶劣的问题。

AI-2002W空氣盒子室內型包裝內容AI-2002W支架 安裝指南 電源變壓器LED 指示燈號說明系統狀態 指示燈空氣品質 狀態指示燈安裝請您依照本章節的說明，使用Wi-Fi無線網路連線，安裝後啟動APP - EdiGreen Home，來設定您的空氣盒子。

不同作業系統在顯示/外觀上面有些許的不同。

EdiGreen Home1.下載“EdiGreen Home” APP您可以到APP Store 或Google Play 商店搜尋“EdiGreen Home”並下載安裝。

2.請將電源變壓器連接至空氣盒子本體下方的Power電源埠，並將插頭端插入家用電源插座。

3.請稍待本產品開機完成。

當產品正面中間下方的系統狀態指示燈號呈現紅燈閃爍的狀態，代表已可進行到下一步配對的動作。

4. 在啟動EdiGreen Home APP 之前，請先確認您的手機或平板的 GPS “位置” 功能已開啟，確認後請前往您手機/平板的”設定”→“Wi-Fi ”的地方，將Wi-Fi 連接到您空氣盒子的Wi-Fi SSID (AirBox.Setup.**)，接著請遵循步驟。

您可以在本產品本體標籤貼紙上找到獨有的MAC 地址，"Airbox.Setup.**" 的最後兩碼** 即是您的空氣盒子獨有的 MAC 地址的最後兩碼。

5. 啟動EdiGreen Home APP ，進入歡迎頁面後，請點選 ”設備設置”。

6.APP會自動搜尋可用的Wi-Fi網路訊號，請選擇您要讓空氣盒子連接的Wi-Fi網路。

若清單中沒看到您要連接的Wi-Fi網路，可點選重新掃描Wi-Fi。

7.請輸入此Wi-Fi網路的密碼，並按右上方的繼續。

8. 請等待Wi-Fi 連接完成，此時系統狀態指示燈會呈現綠色閃爍狀態。

9. 為方便之後做連結，請為此裝備輸入設備名稱及密碼，輸入完成請選擇右下方的”是”繼續。

10. 顯示設定成功畫面，請等待APP 讀取您空氣盒子的資訊。

CCA320型号可穿戴式负离子空气净化器产品说明书第四节 关于充电：您的AirTamer爱塔梅尔负离子空气净化器包含一个可充电锂电池（3.7V，500毫安型）在正常使用时，每次充电完成后可运行150个小时以上。

在对A320型号负离子健康仪进行充电时，请注意以下几点：1. 将USB充电导线的小头插入USB插口中，将大头插入到任何USB供电端 口（如电脑，充电器即可）。

2. 当开关处于“关”的位置充电时，指示灯会显示红色，且充满电时灯会 自动熄灭。

3. 当开关处于“开”的位置充电时，指示灯红色、绿色会同时亮起，且充 满电时红色指示灯灭，只显示绿色。

4. 正常充电时间为3小时左右，在插头处于连接状态，并通过USB插口充 电过程中，您可以使空气净化器处于开机状态，可以在充电状态下净化 空气。

注意：无论电池是否充满电，在使用过程中，您的A320型号空气净化器均会发射出相同数量的负离子，只有当绿灯停止闪烁时，才会停止工作。

2. 您可以采用以下任意一种方式来体验AirTamer爱塔梅尔：A． 悬挂于脖子上，使传导索直接接触您的皮肤； B． 夹在衬衫、上衣或口袋上。

C． 就近放置在桌子、椅子或床头柜上，使毛碳纤维刷冲向您的面部。

注意：使用时尽量使传导索更大面积的接触人体或者物体，提高负离子的生成量。

3. 在使用结束后，请将开\关转换滑到关的位置。

第六节 关于性能1. AirTamer爱塔梅尔属于个人呼吸空间的负离子空气净化器，在距离本 机3英尺（约1米范围内）使用效果最佳。

距离面部越近，到达您面部 的负离子越多。

我们建议将机器置于您正胸部或稍高于正胸的位置 （可参考男士衬衫第二粒纽扣的位置）。

2. AirTamer ®爱塔梅尔24小时开机使用都是安全的，因此您可以不间断 使用此机。

提高性能的小技巧：1. 在使用过程中确保AirTamer爱塔梅尔在您的呼吸区域内，并使毛碳纤 维刷冲向您的面部。

2. 为获得更加的体验效果，在使用过程中确保传导索尽量贴合您的皮肤。

第六章 空气幕、风口及末端控制器一、空气幕1、产品概述 空气幕通过贯流风机，把室内侧的空气吸入，以连续的高速气流吹向地面，连续的向下的气流形成 一堵从顶直到地面的无形的“墙”。

一般安装在大门或窗户的上方，在门窗敞开的时候，空气幕产生的 气流能有效隔离室内侧与室外侧的空气。

因而可以减少室内冷气的损失，并可以防止蚊虫灰尘等进入室 内。

格力空气幕采用优化设计的贯流风叶和性能优良的电机;自行开发的微电脑控制器,性能可靠,使用寿 命长,即可手控又可遥控;机壳采用优质镀锌钢板双面喷塑处理,具有超强的抗腐防锈能力;结构强度好,外 形美观,风力强劲,适合于宾馆饭店,商场超市以及办公楼宇等场合使用。

2、产品命名规则FM 1 序号 1 2 3 4 1.5 2 9 3 C 4 代号描述 机组代号 叶轮外圆直径 出口气流名义宽度 补充代号 直径=数字×100mm 宽度=数字×100mm C-垂直安装；S-热水加热；D-电加热及设计序号 可选项 FM-非加热型空气幕；RM-加热型空气幕3、产品外观图4、性能参数型号 机组长度 叶轮直径 风量 电源 功率 噪音 重量 推荐电源线 防触电等级 外形尺寸 mm mm m3/h － W dB(A) kg mm2×根 － mm FM-1.25-9 900 125 1200 130 59 16 0.5×3 I 900×215×193 FM-1.25-12 1200 125 1650 220V～ 50Hz 140 61 20 0.5×3 I 1200×215×193 FM-1.25-15 1500 125 2300 180 61 25 0.5×3 I 1500×215×1935、产品安装尺寸型号 FM-1.25-9 FM-1.25-12 FM-1.25-15A 160 160 160B 800 1100 1400C 870 1170 1470二、风 口1、产品概述 ABS 防凝露塑料风口分两类:回风口和散流器,外方内圆的散流器适用于多变化的建筑结构而设计,方 圆协调的组合,外形美观大方,具有风压强,噪音小,气流扩散均匀及扩散距离远等优点.单层百叶回风口配 备过滤网,拆卸清洗方便,安装简单.格栅形双层可调出风口可以任意调节气流扩散角度,合理组织室内气 流 2、产品命名规则FK 1 SB 2 □ 63 3 12 □ 4序号 1 2 3 4代号描述 机组代号 分类代号 外形尺寸规格 序列号 FK-风口代号可选项 DB-单层百叶；SB-双层百叶；FS-方形散流器 外形尺寸=数字×10mm， 方形风口用一位数字表示，矩形风口用两位数字表示 开发序列号或其他辅助功能3、产品外观图单层百叶回风口b.方形散流器c.双层可调格栅出风口 4、产品安装尺寸单层百叶回风口方形散流器双层可调格栅出风口1．单层百叶回风口型号 FKDB45 FKDB60 FKDB6325 FKDB10025 喉颈 B 375×375 517×517 630×253 1005×260 A 448×448 598×598 685×308 1034×290 H 60 60 28 302．方形散流器型号 FKFS45 FKFS60 喉颈 B 270×270 368×368 A 448×448 598×598 C φ365 φ485 H 25 27 H1 25 343．双层可调格栅出风口型号 FKSB6312 FKSB10012 喉颈 B 630×120 1000×120 A 690×180 1040×160 H 50 50三、末端控制器1、产品概述 格力公司具有强大的产品研发能力，拥有最先进的中央空调自控技术及产品，形成了研发、生产、 营销、售后服务的一体化体系。

SW-CJ-2D双人单面垂直送风（经济型）净化工作台一、产品介绍超净工作台是为了适应现代化工业、光电产业、生物制药以及科研试验等领域对局部工作区域洁净度的需求而设计的。

超净工作台（clean bench）与生物安全柜（Biosafety Cabinet）不同。

超净工作台只能保护在工作台内操作的试剂等不受污染，并不保护工作人员，而生物安全柜是负压系统，能有效保护工作人员。

二、产品参数外型尺寸1300×570×1600（宽×深×高）mm净化区尺寸1150×500×500（宽×深×高）mm净化效率100级（美国联邦标准209E）重量150kg平均风速0.3-0.6m/s（可调）功耗0.75KW三、产品特点1、准闭合式玻璃风门，可有效防止外部气流透入，及操作异味对人体的刺激。

2、采用可调风量风机系统，保证工作风速始终处于理想状态。

3、采用LED液晶面板控制。

4、实验区采用不锈钢，为操作证提供便利。

使用说明书净化工作台型号:●SW-CJ-2D双人单面（经济型）垂直送风净化工作台执行标准: 美国联邦209E一、仪器的主要用途净化工作台是一种提供局部高洁净工作环境、通过性较强的净化设备。

在教学、医药卫生、电子、生物工程、科学实验等方面应用广泛，是微生物学、组织培养、分子生物学实验常用仪器之一。

二、仪器工作原理空气经顶部的初效空气过滤器和低噪音离心式通风机压入静压箱，经高效空气过滤器在上侧部均匀吹出，形成高洁净度的垂直空气幕，去除工作区域内的原自然空气，开机后五分钟即达到理想的高洁净度空间。

采用可调风机双速调节风量大小，保证工作区内的风速始终处于理想状态。

三、仪器的特点①、垂直流形，准闭合式不锈钢台面，便于清洗并可有效防止外部气流透入及操作异味对人体的刺激。

②、低噪音风机，风速多级可调，确保操作区域风速终处于理想状态。

③、高效率过滤器，能过滤到0.5μm以上微尘。
