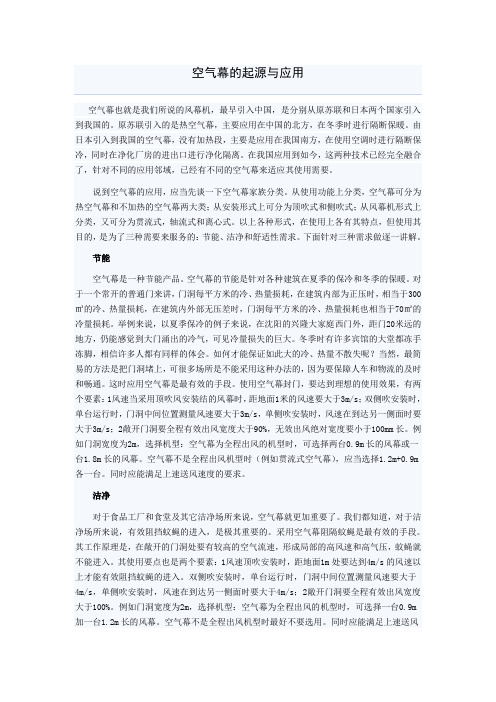

空气幕的起源与应用空气幕也就是我们所说的风幕机，最早引入中国，是分别从原苏联和日本两个国家引入到我国的。
原苏联引入的是热空气幕，主要应用在中国的北方，在冬季时进行隔断保暖。
由日本引入到我国的空气幕，没有加热段，主要是应用在我国南方，在使用空调时进行隔断保冷，同时在净化厂房的进出口进行净化隔离。
在我国应用到如今，这两种技术已经完全融合了，针对不同的应用邻域，已经有不同的空气幕来适应其使用需要。
说到空气幕的应用，应当先谈一下空气幕家族分类。
从使用功能上分类，空气幕可分为热空气幕和不加热的空气幕两大类；从安装形式上可分为顶吹式和侧吹式；从风幕机形式上分类，又可分为贯流式，轴流式和离心式。
以上各种形式，在使用上各有其特点，但使用其目的，是为了三种需要来服务的：节能、洁净和舒适性需求。
下面针对三种需求做逐一讲解。
节能空气幕是一种节能产品。
空气幕的节能是针对各种建筑在夏季的保冷和冬季的保暖。
对于一个常开的普通门来讲，门洞每平方米的冷、热量损耗，在建筑内部为正压时，相当于300㎡的冷、热量损耗，在建筑内外部无压差时，门洞每平方米的冷、热量损耗也相当于70㎡的冷量损耗。
举例来说，以夏季保冷的例子来说，在沈阳的兴隆大家庭西门外，距门20米远的地方，仍能感觉到大门涌出的冷气，可见冷量损失的巨大。
冬季时有许多宾馆的大堂都冻手冻脚，相信许多人都有同样的体会。
如何才能保证如此大的冷、热量不散失呢？当然，最简易的方法是把门洞堵上，可很多场所是不能采用这种办法的，因为要保障人车和物流的及时和畅通。
这时应用空气幕是最有效的手段。
使用空气幕封门，要达到理想的使用效果，有两个要素：1风速当采用顶吹风安装结的风幕时，距地面1米的风速要大于3m/s；双侧吹安装时，单台运行时，门洞中间位置测量风速要大于3m/s，单侧吹安装时，风速在到达另一侧面时要大于3m/s；2敞开门洞要全程有效出风宽度大于90%，无效出风绝对宽度要小于100mm长。
贯流空气幕说明书1、FM系列风幕机采用电容式异步电动机，带动贯流式叶轮快速旋转，而产生均匀的空气流，有效的割断室内外的空气对流。
2、该产品能广泛应用于商场、剧院、饭店、仓库和电子、仪表、纺织、制药、食品、精密加工等场所。
3、RFM系列热风幕能够通过换热器吹出热风，适用于不同地区、不同温度要求的场所。
4、本机外表美观、宁静、风速柔和、坚固耐用。
PTC热风幕技术参数（有效安装高度2.5米）型号的选择和使用说明1、根据门的宽度和高度与风幕机的机身和风轮直径比而定，门的宽度比机身长度略短为佳，也可几台并联使用，门较高时可选用叶轮直径大的，环境要求清洁的选叶轮小的。
2、本机具有快、慢两挡可选择适当的风速。
3、出风口栅格是活动的，调节其角度可改变出风方向。
4、本机使用要求：气体无腐蚀性，温度应在-10℃~40℃范围内，25℃时相对湿度小于90%。
安装要求1、本机应安装在门框上或相对固定的柱子（架子）上。
2、门洞宽度必须小于或等于风帘长度（若门洞过宽，可将数台风幕机并联）。
3、安装底板必须牢固的连接在墙上或柱子（架子）上，防止由于松动而引起的震动。
安装方法以安装在混凝土墙上为例：根据安装底板上的长孔位置，在相对位置上安排8个M10×60的螺栓，把螺栓预埋水泥中。
然后将安装底板固定在螺栓上，或直接在混凝土墙上冲孔，用膨胀螺栓将安装底板固定在墙上。
图示：1、直接在墙上打孔，埋设膨胀螺栓，将安装底板用垫圈螺母固定于螺栓上（见图1）。
2、机体挂脚一定要插入安装孔中（图2虚线所示），确认安装底板与机体安装牢固、无松动。
使用与保养1、使用：①、挂机时切勿漏装橡胶减振件；②、使用前检查电源电压是否与空气幕铭牌一致；③、严禁将任何型号的空气幕安装在易燃及散热不良的地方，以免发生火灾；④、保持室内温度时使用，请选择抵速档；防尘、防气味、防虫等时使用，请选择高速档。
2、保养：①、检查、清洗本机前请先切断电源。
②、请选用柔软的纺织物蘸取适量的清洁剂，清扫进风百叶窗、出口百叶的罩壳。

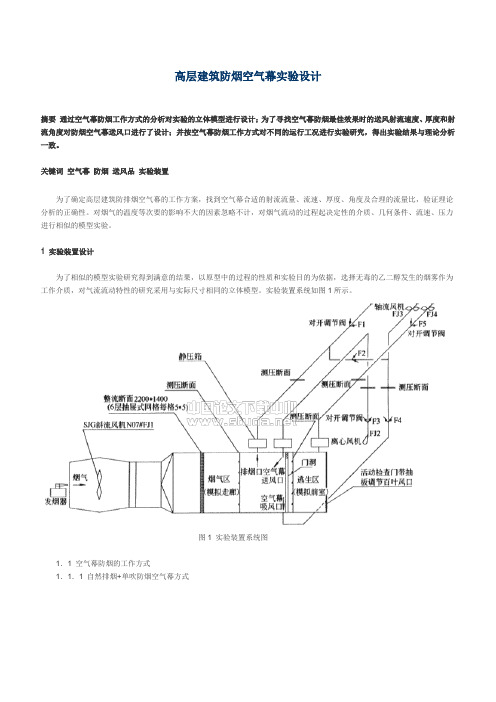

高层建筑防烟空气幕实验设计摘要通过空气幕防烟工作方式的分析对实验的立体模型进行设计；为了寻找空气幕防烟最佳效果时的送风射流速度、厚度和射流角度对防烟空气幕送风口进行了设计；并按空气幕防烟工作方式对不同的运行工况进行实验研究，得出实验结果与理论分析一致。
关键词空气幕防烟送风品实验装置为了确定高层建筑防排烟空气幕的工作方案，找到空气幕合适的射流流量、流速、厚度、角度及合理的流量比，验证理论分析的正确性。
对烟气的温度等次要的影响不大的因素忽略不计，对烟气流动的过程起决定性的介质、几何条件、流速、压力进行相似的模型实验。
1 实验装置设计为了相似的模型实验研究得到满意的结果，以原型中的过程的性质和实验目的为依据，选择无毒的乙二醇发生的烟雾作为工作介质，对气流流动特性的研究采用与实际尺寸相同的立体模型。
实验装置系统如图1所示。
图1 实验装置系统图1．1 空气幕防烟的工作方式1．1．1 自然排烟+单吹防烟空气幕方式1．1．2 机械排烟+单吹防烟空气幕方式1．1．3 自然排烟+吹吸防烟空气幕方式1．1．4 机械排烟+吹吸防烟空气幕方式1．1．5 自然排烟+正压送风+单吹防烟空气幕方式1．2 实验装置1．2．1 实验装置立体模型实验装置由产生烟气的烟雾发生器、使烟气产生一定流速的变频调速风机FJ1、模拟走廊（烟气区）、抽屉式整流网（使气流稳定均匀）、防烟空气幕送风口、门洞、模拟前室（逃生区）、活动检查门（便于进出模拟测试室）组成。
1．2．2 装置配套的通风系统通风系统由送风系统、排烟系统、吸风系统（吸风口由一可移动的活动盖板封闭）组成。
它包括风机（FJ2、FJ3、F J4）、通风管道、密闭对开多叶调节阀（F1、F2、F3、F4、F5）、静压箱。
送风系统由离心风机FJ2、调节阀F3、送风静压箱、空气幕送风口通过通风管道连接而成；排烟系统由排烟风口、排烟静压箱、调节阀F1通过通风管道连接而成自然排烟系统；由排烟风口、排烟静压箱、调节阀F2，轴流风机FJ3通过通风管道连接而成机械排烟系统；吸风系统由吸风口、静压箱、调节阀F4、轴流风机FJ3通过通风管道连接而成；正压送风系统由轴流风机FJ4、调节阀F5、静压箱通过通风管道连接而成；打开调节阀F5则形成自然通风管道（保证模拟前室与室外相通）。
第六章 空气幕、风口及末端控制器一、空气幕1、产品概述 空气幕通过贯流风机，把室内侧的空气吸入，以连续的高速气流吹向地面，连续的向下的气流形成 一堵从顶直到地面的无形的“墙”。
一般安装在大门或窗户的上方，在门窗敞开的时候，空气幕产生的 气流能有效隔离室内侧与室外侧的空气。
因而可以减少室内冷气的损失，并可以防止蚊虫灰尘等进入室 内。
格力空气幕采用优化设计的贯流风叶和性能优良的电机;自行开发的微电脑控制器,性能可靠,使用寿 命长,即可手控又可遥控;机壳采用优质镀锌钢板双面喷塑处理,具有超强的抗腐防锈能力;结构强度好,外 形美观,风力强劲,适合于宾馆饭店,商场超市以及办公楼宇等场合使用。
2、产品命名规则FM 1 序号 1 2 3 4 1.5 2 9 3 C 4 代号描述 机组代号 叶轮外圆直径 出口气流名义宽度 补充代号 直径=数字×100mm 宽度=数字×100mm C-垂直安装；S-热水加热；D-电加热及设计序号 可选项 FM-非加热型空气幕；RM-加热型空气幕3、产品外观图4、性能参数型号 机组长度 叶轮直径 风量 电源 功率 噪音 重量 推荐电源线 防触电等级 外形尺寸 mm mm m3/h － W dB(A) kg mm2×根 － mm FM-1.25-9 900 125 1200 130 59 16 0.5×3 I 900×215×193 FM-1.25-12 1200 125 1650 220V～ 50Hz 140 61 20 0.5×3 I 1200×215×193 FM-1.25-15 1500 125 2300 180 61 25 0.5×3 I 1500×215×1935、产品安装尺寸型号 FM-1.25-9 FM-1.25-12 FM-1.25-15A 160 160 160B 800 1100 1400C 870 1170 1470二、风 口1、产品概述 ABS 防凝露塑料风口分两类:回风口和散流器,外方内圆的散流器适用于多变化的建筑结构而设计,方 圆协调的组合,外形美观大方,具有风压强,噪音小,气流扩散均匀及扩散距离远等优点.单层百叶回风口配 备过滤网,拆卸清洗方便,安装简单.格栅形双层可调出风口可以任意调节气流扩散角度,合理组织室内气 流 2、产品命名规则FK 1 SB 2 □ 63 3 12 □ 4序号 1 2 3 4代号描述 机组代号 分类代号 外形尺寸规格 序列号 FK-风口代号可选项 DB-单层百叶；SB-双层百叶；FS-方形散流器 外形尺寸=数字×10mm， 方形风口用一位数字表示，矩形风口用两位数字表示 开发序列号或其他辅助功能3、产品外观图单层百叶回风口b.方形散流器c.双层可调格栅出风口 4、产品安装尺寸单层百叶回风口方形散流器双层可调格栅出风口1．单层百叶回风口型号 FKDB45 FKDB60 FKDB6325 FKDB10025 喉颈 B 375×375 517×517 630×253 1005×260 A 448×448 598×598 685×308 1034×290 H 60 60 28 302．方形散流器型号 FKFS45 FKFS60 喉颈 B 270×270 368×368 A 448×448 598×598 C φ365 φ485 H 25 27 H1 25 343．双层可调格栅出风口型号 FKSB6312 FKSB10012 喉颈 B 630×120 1000×120 A 690×180 1040×160 H 50 50三、末端控制器1、产品概述 格力公司具有强大的产品研发能力，拥有最先进的中央空调自控技术及产品，形成了研发、生产、 营销、售后服务的一体化体系。

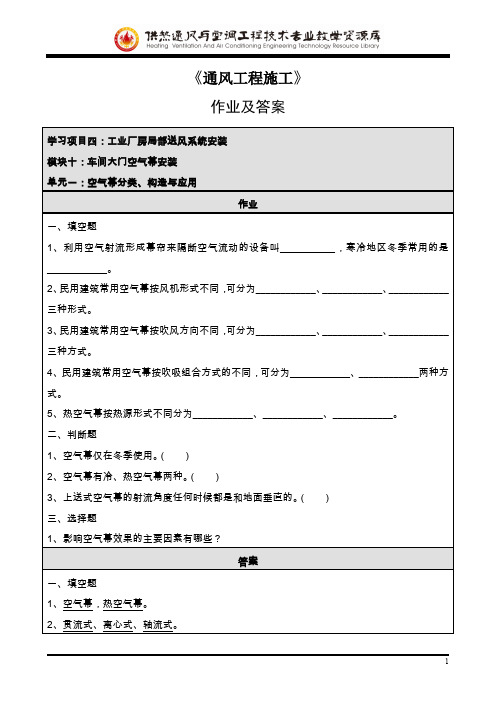

空气幕的分类
1. 贯流式空气幕呀，就像是温柔的微风使者。
比如说在商场门口，那缓缓吹出的气流，不就是贯流式空气幕在默默工作嘛，让室内外有了一道温柔的屏障。
2. 离心式空气幕，嘿，这可是个大力士呢！想象一下工厂的大门，离心式空气幕就像一个强壮的卫士，把灰尘啥的都牢牢挡住啦。
3. 轴流式空气幕，哇哦，它就如同那快速的小旋风呀。
像一些通道口，轴流式空气幕快速地运转着，持续守护着那一片区域。
4. 热空气幕，哎呀呀，这可是冬天的温暖小天使哟！在寒冷的冬天，商店里的热空气幕，不就像是给你送来温暖怀抱的朋友嘛！
5. 自然风空气幕，嘿嘿，多自然呀！就好像是大自然亲自来帮忙一样，在一些需要轻柔守护的地方，它悄悄地发挥着作用。
6. 冷暖两用空气幕，哇塞，这也太厉害了吧！既能在夏天带来凉爽，又能在冬天给予温暖，可不就是个全能选手嘛，就如同家里那个啥都能干的老妈一样！
7. 上送式空气幕，抬头看看，它在上面努力工作呢！是不是很像一个在上方守护的精灵呀，默默地为大家服务。
8. 侧送式空气幕，瞧瞧，从旁边送出气流呢！就像是身边一个贴心的伙伴，静静地在那里为你付出。
我觉得空气幕的这些分类各有各的厉害之处和用处呀，真的是很神奇呢！。
收稿日期：2019-12-19作者简介：韩 悦（1996-），女，硕士，主要从事供热、供燃气、通风及空调等方向的研究。
空气幕的研究现状与新型空气幕的展望韩 悦，郭海丰，柴佳颖（沈阳建筑大学 市政与环境工程学院；辽宁 沈阳 110168）摘 要：本文概述了空气幕的应用与分类，以及空气幕风量的计算方法，总结了空气幕在国内的研究现状。
并且根据常用的大门空气幕的缺点进行改进，提出一种带有回风口的新型空气幕，当空气从加热器的喷口流出进入回风口时，会形成涡旋，来抵抗由于室内外温差所造成的热压的干扰，提高空气幕的动力性能。
为推进空气幕的发展等进一步研究提供了理论基础。
关键词：空气幕；分层采暖；横向气流；轨迹方程中图分类号：TU834 文献标志码：B 文章编号：1673-0402（2020）08-0047-04使用条状喷口送出的具有一定速度、温度和厚度的幕状气流即为空气幕，可以用来隔断另一气流。
在严寒地区，多使用大门空气幕。
大门空气幕是在门洞处设置喷口，喷出具有一定速度和温度的气流来隔绝室内外的空气交流。
在商场、影剧院、宾馆等公共建筑以及厂房、冷库等工业建筑中，由于人或器材的频繁进出，导致外门必须长时间开启，安装空气幕可以阻隔室内外空气的交流，使采暖建筑减少冬季热负荷，同时也可以使供冷建筑减少夏季冷负荷。
1997年，许志浩等[1]根据高大厂房采暖特点，针对热气流上浮现象，提出采取横向热风幕的分层采暖方案。
这是国内首次使用热风幕分层采暖，并实际应用到了太原机务段架修库的采暖改造工程中，改造后投入使用效果较好，为高大厂房采暖提供了新的供暖方式。
1999年，汤晓丽和史钟璋[2]开始研究在横向气流作用下公共建筑进出口大门封闭风幕的特征, 根据给定的门高度和建筑物位置的横向空气速度, 在合适的范围内选择喷角和喷口宽度，并使用射流轴心弯曲轨迹方程式，得到了一种新的气幕计算方法。
2001年，陈江平等[3]使用雷诺应力模型建立了超市陈列柜双层空气幕的数学模型，并进行了试验验证，得到了吸吹气幕的发展可分为三个不同的区域，每个区域都有不同的影响因素。
