通风与空气调节工程部：高新彰通风系统的组成•常用的通风系统组成：风机、软连接、风管、风阀、风口•特殊使用要求下需要增加消声静压箱，过滤器，内外保温，导流弯头，诱导风机，热交换系统，穿墙套管通风系统的高低压区分•风压<=500pa---------低压通风系统•风压500pa<P<=1500pa---------中压通风系统•风压>1500pa---------高压通风系统风机的分类风机的分类•2、按气流运动方向：•分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
•轴流式风机—---气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
•混流式风机—---气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
•横流式风机—----气体横贯旋转叶道，而受到叶片作用升高压力。
风机的分类•3、按生产压力的高低分类(以绝对压力计算)大气压力101.3KPa •通风机—----排气压力低于112700Pa；•鼓风机—----排气压力在112700Pa~343000Pa之间；•压缩机—----排气压力高于343000Pa以上；风机的分类•4、通风机高低压相应分类如下(在标准状态下)•通风机—---排气压力低于112700Pa；•鼓风机—---排气压力在112700Pa~343000Pa之间；•压缩机—---排气压力高于343000Pa以上风机的分类•5、通风机高低压相应分类如下(在标准状态下)相对压力下•低压离心通风机：全压P≤1000Pa•中压离心通风机：全压P=1000~5000Pa•高压离心通风机：全压P=5000~30000Pa•低压轴流通风机：全压P≤500Pa•高压轴流通风机：全压P=500~5000Pa风机的优缺点分析•容积式风机中定容式风机•主要以罗茨风机为代表原理：利用两个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机。

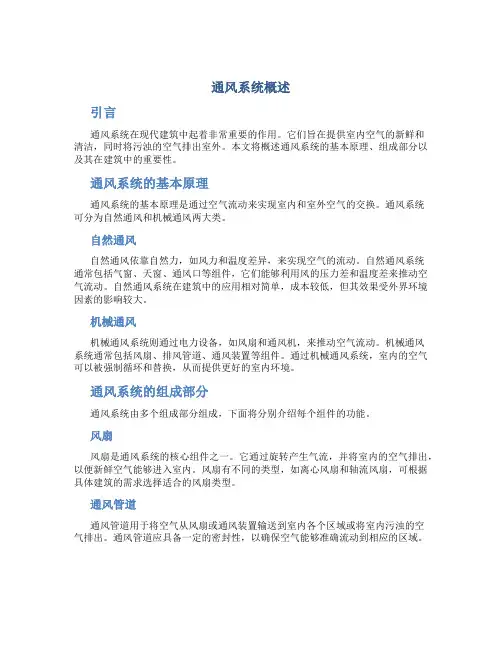

通风系统概述引言通风系统在现代建筑中起着非常重要的作用。
它们旨在提供室内空气的新鲜和清洁，同时将污浊的空气排出室外。
本文将概述通风系统的基本原理、组成部分以及其在建筑中的重要性。
通风系统的基本原理通风系统的基本原理是通过空气流动来实现室内和室外空气的交换。
通风系统可分为自然通风和机械通风两大类。
自然通风自然通风依靠自然力，如风力和温度差异，来实现空气的流动。
自然通风系统通常包括气窗、天窗、通风口等组件，它们能够利用风的压力差和温度差来推动空气流动。
自然通风系统在建筑中的应用相对简单，成本较低，但其效果受外界环境因素的影响较大。
机械通风机械通风系统则通过电力设备，如风扇和通风机，来推动空气流动。
机械通风系统通常包括风扇、排风管道、通风装置等组件。
通过机械通风系统，室内的空气可以被强制循环和替换，从而提供更好的室内环境。
通风系统的组成部分通风系统由多个组成部分组成，下面将分别介绍每个组件的功能。
风扇风扇是通风系统的核心组件之一。
它通过旋转产生气流，并将室内的空气排出，以便新鲜空气能够进入室内。
风扇有不同的类型，如离心风扇和轴流风扇，可根据具体建筑的需求选择适合的风扇类型。
通风管道通风管道用于将空气从风扇或通风装置输送到室内各个区域或将室内污浊的空气排出。
通风管道应具备一定的密封性，以确保空气能够准确流动到相应的区域。
通风装置通风装置用于调节通风系统的运行和控制。
它通常包括开关、风速调节器、温度传感器等，以便用户可以根据需要对通风系统进行调整。
过滤器过滤器是通风系统中的重要部分，用于过滤空气中的污染物和颗粒物。
过滤器能够有效地清洁空气，提供更健康和清新的室内环境。
通风系统在建筑中的重要性良好的通风系统在建筑中非常重要，它能够带来以下几个方面的好处：1.提供新鲜空气：通风系统能够将新鲜空气引入室内，有效减少室内空气中的污染物和异味，为居住者提供健康和舒适的室内环境。
2.调节室内温度：通风系统可以通过控制空气流动来调节室内的温度。

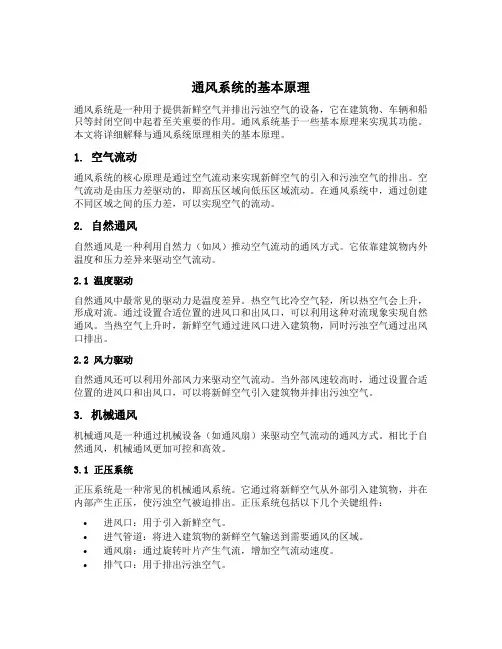

通风系统的基本原理通风系统是一种用于提供新鲜空气并排出污浊空气的设备，它在建筑物、车辆和船只等封闭空间中起着至关重要的作用。
通风系统基于一些基本原理来实现其功能。
本文将详细解释与通风系统原理相关的基本原理。
1. 空气流动通风系统的核心原理是通过空气流动来实现新鲜空气的引入和污浊空气的排出。
空气流动是由压力差驱动的，即高压区域向低压区域流动。
在通风系统中，通过创建不同区域之间的压力差，可以实现空气的流动。
2. 自然通风自然通风是一种利用自然力（如风）推动空气流动的通风方式。
它依靠建筑物内外温度和压力差异来驱动空气流动。
2.1 温度驱动自然通风中最常见的驱动力是温度差异。
热空气比冷空气轻，所以热空气会上升，形成对流。
通过设置合适位置的进风口和出风口，可以利用这种对流现象实现自然通风。
当热空气上升时，新鲜空气通过进风口进入建筑物，同时污浊空气通过出风口排出。
2.2 风力驱动自然通风还可以利用外部风力来驱动空气流动。
当外部风速较高时，通过设置合适位置的进风口和出风口，可以将新鲜空气引入建筑物并排出污浊空气。
3. 机械通风机械通风是一种通过机械设备（如通风扇）来驱动空气流动的通风方式。
相比于自然通风，机械通风更加可控和高效。
3.1 正压系统正压系统是一种常见的机械通风系统。
它通过将新鲜空气从外部引入建筑物，并在内部产生正压，使污浊空气被迫排出。
正压系统包括以下几个关键组件：•进风口：用于引入新鲜空气。
•进气管道：将进入建筑物的新鲜空气输送到需要通风的区域。
•通风扇：通过旋转叶片产生气流，增加空气流动速度。
•排气口：用于排出污浊空气。
正压系统中，通风扇产生的正压力将新鲜空气推入建筑物，并迫使污浊空气通过排气口排出。
这种系统可以有效地提供新鲜空气，并降低室内空气中的污染物浓度。
3.2 负压系统负压系统是另一种常见的机械通风系统。
它通过在建筑物内部产生负压，从外部吸入新鲜空气，并将污浊空气迫使排出。
负压系统包括以下几个关键组件：•出风口：用于排出污浊空气。
建筑通风系统概述1. 引言建筑通风系统是现代建筑设计中重要的一部分。
它在建筑物内部提供新鲜空气和排除污浊空气，以保持室内空气质量并提供舒适的室内环境。
本文将对建筑通风系统进行概述，包括其基本原理、主要组成部分以及常见的通风系统类型。
2. 基本原理建筑通风系统的基本原理是通过气流的循环来保持室内空气的新鲜和流通。
通风系统通过室外气流或机械装置将新鲜空气引入建筑物内，同时将污浊空气排出。
这种气流循环有助于控制室内温度、湿度和空气质量。
通风系统通常包括三个关键组件：2.1 风口和接口风口是通风系统的入口和出口，用于引入新鲜空气和排出污浊空气。
通常，室外风口位于建筑物的墙壁或屋顶上，而室内风口位于房间的墙壁或天花板上。
风口通常具有可调节的开关，以控制气流的强度和方向。
2.2 送风系统送风系统是将新鲜空气引入建筑物内部的部分。
这包括风机、风管和过滤器。
风机通过吸入室外空气并将其推入风管，然后通过管道将空气传输到各个房间或区域。
过滤器用于清洁空气，去除悬浮颗粒物和其他污染物。
2.3 排风系统排风系统负责将污浊空气排出建筑物外部。
它包括风机和排风管道。
风机通过排气管道将污浊空气推向室外。
排风系统通常安装在卫生间、厨房和其他产生污染物的区域。
3. 常见的通风系统类型建筑通风系统可以根据其实现方式和风力来源分类为以下几种类型：3.1 自然通风系统自然通风系统依赖自然气流驱动，通过室外和室内温度压力差和风的作用来实现通风。
它通常使用开启的窗户、天窗和通风口来引入新鲜空气。
自然通风系统适用于温和气候条件下的建筑物。
3.2 机械通风系统机械通风系统使用风机和其他机械装置来实现通风。
它可以通过外部风口引入新鲜空气，并通过内部风口排出污浊空气。
机械通风系统通常用于大型建筑物或需要细致控制室内环境的场所。
3.3 混合通风系统混合通风系统综合了自然通风和机械通风的优点。
它可以根据需要同时使用自然气流和机械装置来实现通风。
混合通风系统通常在季节变化明显的地区使用，以便根据季节和气候条件调整通风方式。
通风系统工作原理
通风系统是指通过一系列的设备、设施和工作流程，将新鲜的空气引入室内，排出受污染的室内空气，以保证室内空气质量和室内环境的舒适度。
通风系统的工作原理主要包括以下几个方面：
1. 空气引入：通风系统通过各种方式引入室外新鲜空气，例如通过自然通风、机械通风或混合通风等。
其中，自然通风利用建筑的气流强度、温差等原理，以风的自然能量为驱动力，将新鲜空气引入室内。
机械通风则利用风机等机械装置，通过正压或负压原理将新鲜空气强制引入室内。
2. 空气分布：通风系统通过设计合理的气流路径和通风设备，将新鲜空气均匀分布到各个室内区域。
例如，可以通过风管系统将新鲜空气送至各个房间或区域，并通过通风口或气流调节装置调节流量和方向，以达到目标的通风效果。
3. 室内空气净化：通风系统中的空气净化设备如过滤网、活性炭等可以过滤、吸附、分解室内空气中的颗粒物、有害气体和异味等污染物。
通过这些空气净化设备的作用，可以提高室内空气的质量。
4. 室内空气排出：通风系统将室内受污染的空气通过通风设施如排风扇、排风管等排出室外，以保证室内空气的更新和净化。
排出的受污染空气可以通过排风管道被导出到室外，或者经过处理后再排放。
通过上述的工作原理，通风系统可以不断引入新鲜空气，调节室内的温度、湿度和氧浓度，排除室内的有害气体和异味，从而提高室内环境的舒适度和健康程度。
在建筑、工业生产、汽车等领域都广泛应用通风系统，以满足人们对良好室内环境的需求。
建筑通风系统建筑通风系统在现代建筑设计与施工中起着至关重要的作用。
它们不仅能够有效地调节建筑物内部的空气流动，还可以改善室内空气质量，为居住者提供舒适的生活环境。
本文将从建筑通风系统的类型、原理和优势等方面进行探讨。
一、建筑通风系统的类型建筑通风系统可以根据空气流动方式不同分为自然通风系统和机械通风系统。
自然通风系统利用自然气流或温度差异产生的对流来实现空气的流动。
这种系统不需要额外的机械设备，仅通过建筑的开窗和通风口等来实现空气的进出。
自然通风系统适用于气候条件宜人的地区，能够有效地节约能源。
机械通风系统则依靠电机驱动的风机或送风设备来实现空气的流动。
这种系统通常会结合空调系统使用，能够更精确地调节建筑物内部的温度、湿度和空气质量，适用于气候条件较为恶劣的地区。
二、建筑通风系统的原理建筑通风系统的原理包括自然冷却、自然换气和机械通风等。
自然冷却通过建筑外墙材料和窗户等装置来减少太阳辐射进入室内，降低室内空气温度。
同时，建筑的热量通过外墙和屋顶散发出去，达到调节室内温度的效果。
自然换气是指通过建筑内的通风口和排风设备等实现空气进出的过程。
它能够将室内的污浊空气排出，同时引入新鲜空气，保持室内空气的流动和更新，提高室内空气质量。
机械通风系统则通过风机和排风设备等来增强空气流动效果。
机械通风系统可以根据需要调节风量和风速，实现室内空气的强制流通，确保室内空气质量达到标准要求。
三、建筑通风系统的优势建筑通风系统具有多重优势，使得它在现代建筑中得到广泛应用。
首先，建筑通风系统能够提供舒适的室内环境。
通过调节室内温度和流通空气，它们可以为居住者创造一个宜人的生活氛围，提高工作和生活的效率。
其次，建筑通风系统能够改善室内空气质量。
在封闭建筑环境中，容易积累各类有害物质，如甲醛、二氧化碳等。
通过通风系统的使用，这些有害物质能够及时排出，保持室内空气的新鲜和洁净。
再次，建筑通风系统还能够提高能源利用效率。
通过合理设计和选择通风设备，可以降低室内外温差，减少空调系统的能源消耗，实现节能减排的效果。
新风及通风系统工作原理新风及通风系统为保证室内空气的质量，实现室内空气的循环和更新，具备重要作用。
新风系统的主要功能是从外界引入新鲜空气，同时将室内的酸气、微生物、有害物质、异味等排出室外，以保证室内的空气清洁。
本文将简要介绍新风及通风系统的工作原理。
新风系统是一种通过空气处理设备，将室外新鲜空气过滤、调节、加湿或除湿后送入室内，同时排出室内污浊空气的空气处理系统。
它的工作原理主要可以分为四个部分：新风过滤、新风调节、新风供给和室内空气排出。
(1) 新风过滤：新风系统中的空气过滤器通过过滤作用，将室外空气中的粉尘、花粉、细菌、病毒等杂质、有害气体和异味过滤，确保送入室内的空气清洁。
(2) 新风调节：过滤后的空气会经过加热或降温、加湿或除湿等调节措施，以确保空气质量达标，满足室内环境的要求。
(3) 新风供给：调节后的新鲜空气再由送风机通过风管输送到各个房间，确保房间内空气的流通，并满足室内新风的供给要求。
(4) 室内空气排出：同时，室内空气中的废气、口臭、烟雾、有害气体等会通过室内排风管道排出室外，确保室内空气质量达标，室内环境健康、舒适。
通风系统是指通过良好的空气流通保持室内空气质量，达到环境卫生、保障人体健康的系统。
通风系统主要包括自然通风和机械通风两种。
(1) 自然通风：自然通风无需电力驱动，通过房间之间的气流引入新鲜空气和排除污浊空气，保持室内空气清新的通风方式。
如窗户、透风管、天窗、通风口等。
自然通风的优点是运行效率高，同时具备良好的户外气流换热效应，缺点是受环境影响较大。
(2) 机械通风：机械通风是通过机械设备提供动力，利用排风机、送风机、管道等设备将室内外空气交换，保持室内环境质量的通风方式。
机械通风的优点是可以根据室内空气要求设置空气交换频率，运行稳定，可靠性高。
通风系统的工作原理主要包括室内空气排出和新鲜空气引入。
机械通风主要通过风机、风道和调节器等设备，将新风和室外污浊空气之间的流通进行协调。
