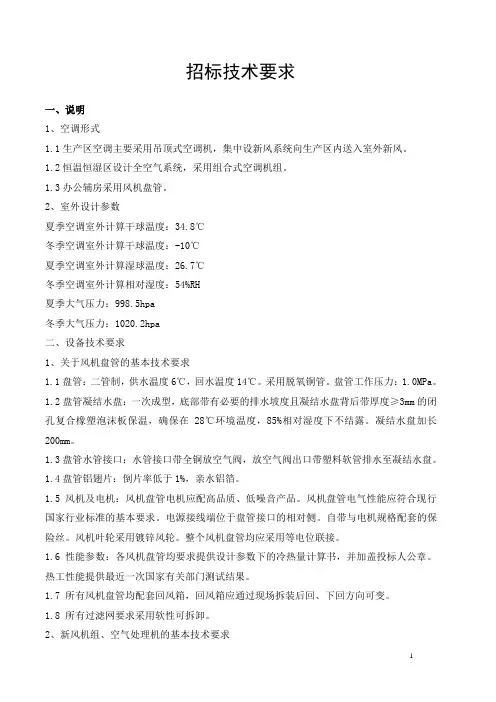

招标技术要求一、说明1、空调形式1.1生产区空调主要采用吊顶式空调机，集中设新风系统向生产区内送入室外新风。
1.2恒温恒湿区设计全空气系统，采用组合式空调机组。
1.3办公辅房采用风机盘管。
2、室外设计参数夏季空调室外计算干球温度：34.8℃冬季空调室外计算干球温度：-10℃夏季空调室外计算湿球温度：26.7℃冬季空调室外计算相对湿度：54%RH夏季大气压力：998.5hpa冬季大气压力：1020.2hpa二、设备技术要求1、关于风机盘管的基本技术要求1.1盘管：二管制，供水温度6℃，回水温度14℃。
采用脱氧铜管。
盘管工作压力：1.0MPa。
1.2盘管凝结水盘：一次成型，底部带有必要的排水坡度且凝结水盘背后带厚度≥3mm的闭孔复合橡塑泡沫板保温，确保在28℃环境温度，85%相对湿度下不结露。
凝结水盘加长200mm。
1.3盘管水管接口：水管接口带全铜放空气阀，放空气阀出口带塑料软管排水至凝结水盘。
1.4盘管铝翅片：倒片率低于1%，亲水铝箔。
1.5风机及电机：风机盘管电机应配高品质、低噪音产品。
风机盘管电气性能应符合现行国家行业标准的基本要求。
电源接线端位于盘管接口的相对侧。
自带与电机规格配套的保险丝。
风机叶轮采用镀锌风轮。
整个风机盘管均应采用等电位联接。
1.6性能参数：各风机盘管均要求提供设计参数下的冷热量计算书，并加盖投标人公章。
热工性能提供最近一次国家有关部门测试结果。
1.7 所有风机盘管均配套回风箱，回风箱应通过现场拆装后回、下回方向可变。
1.8 所有过滤网要求采用软性可拆卸。
2、新风机组、空气处理机的基本技术要求2.1形式组合式空调机组应模块化设计，可分段制造和运输，在现场根据紧固件连接各功能段，实现最终的功能。
另外各投标人需考虑对招标文件中所有组合式空调机组现场拼装并就位的费用。
需提供BA楼宇智能化接口。
2.2使用年限和使用条件连续工作时间：全年工作365天，每天连续工作24h。
组合式空气处理机组除了轴承、密封圈、初效、中效滤网及转动部件、传动部件可能在正常寿命期间更换外，其余的材料和部件应在正常情况下运行20年。
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±0.5℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>2.9m/s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于2.8m/s 时，即加装挡水板）选盘管时冷量需乘以1.06的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。

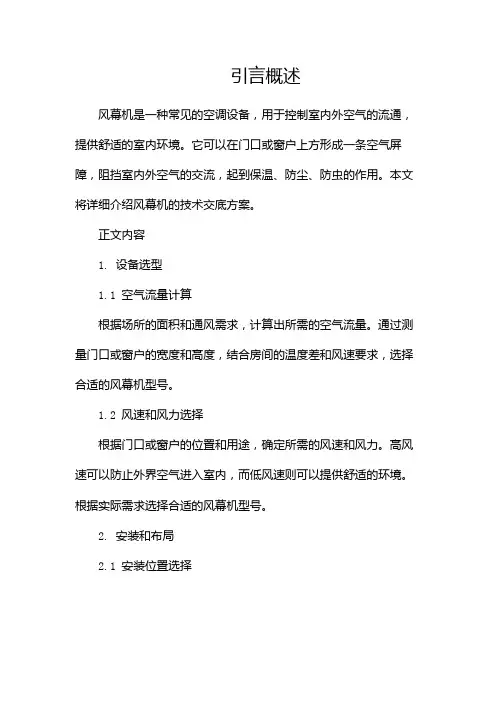

引言概述风幕机是一种常见的空调设备，用于控制室内外空气的流通，提供舒适的室内环境。
它可以在门口或窗户上方形成一条空气屏障，阻挡室内外空气的交流，起到保温、防尘、防虫的作用。
本文将详细介绍风幕机的技术交底方案。
正文内容1. 设备选型1.1 空气流量计算根据场所的面积和通风需求，计算出所需的空气流量。
通过测量门口或窗户的宽度和高度，结合房间的温度差和风速要求，选择合适的风幕机型号。
1.2 风速和风力选择根据门口或窗户的位置和用途，确定所需的风速和风力。
高风速可以防止外界空气进入室内，而低风速则可以提供舒适的环境。
根据实际需求选择合适的风幕机型号。
2. 安装和布局2.1 安装位置选择根据实际场所的情况，选择合适的安装位置。
通常安装在门口或窗户的上方，确保风幕机的风流能够覆盖到整个门口或窗户的范围。
2.2 安装高度和角度调整根据风幕机的型号和使用需求，调整安装的高度和角度，以确保风幕的风流能够达到最佳效果。
一般情况下，风幕机的下沿距离地面高度应在2米左右。
2.3 连接电源和控制器根据风幕机的电气要求，连接电源和控制器。
确保电气连接正确无误，并进行必要的测试和调试。
3. 控制系统3.1 风幕机控制方式风幕机可以通过物理按键或遥控器进行控制。
根据实际需求，选择合适的控制方式。
3.2 控制参数设置根据实际使用情况，设置风幕机的控制参数。
包括风速、风力、定时功能等。
确保风幕机能够根据需要进行自动控制，并提供最佳的效果。
3.3 故障诊断和维护风幕机应具备故障诊断和维护功能，以便及时发现和解决故障。
定期进行维护和保养，确保设备的正常运行。
4. 能效和节能措施4.1 高效电机和风叶设计选择高效的电机和风叶设计，以提高风幕机的能效。
减少能量损失，降低能源消耗。
4.2 使用节能技术风幕机应具备节能技术，如自动启停功能、智能温度控制等。
根据实际需要设置合理的节能模式，降低能源消耗。
4.3 能效评价和改进定期进行能效评价，对风幕机的能效进行监控和改进。

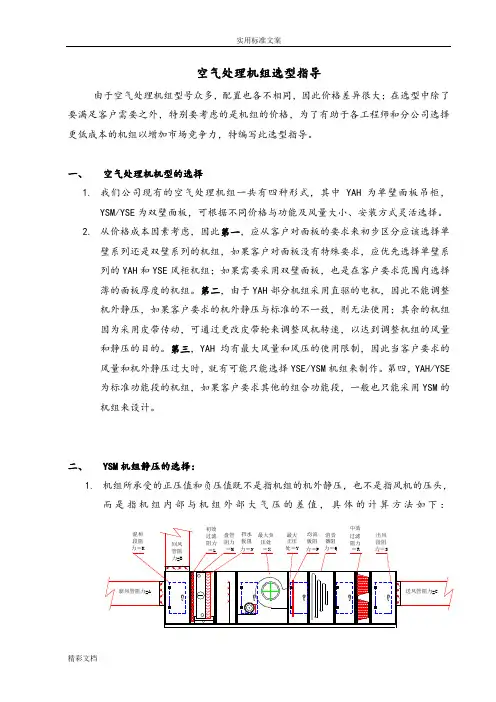

空气处理机组选型指导由于空气处理机组型号众多，配置也各不相同，因此价格差异很大；在选型中除了要满足客户需要之外，特别要考虑的是机组的价格，为了有助于各工程师和分公司选择更低成本的机组以增加市场竞争力，特编写此选型指导。
一、空气处理机机型的选择1.我们公司现有的空气处理机组一共有四种形式，其中YAH为单壁面板吊柜，YSM/YSE为双壁面板，可根据不同价格与功能及风量大小、安装方式灵活选择。
2.从价格成本因素考虑，因此第一，应从客户对面板的要求来初步区分应该选择单壁系列还是双壁系列的机组，如果客户对面板没有特殊要求，应优先选择单壁系列的YAH和YSE风柜机组；如果需要采用双壁面板，也是在客户要求范围内选择薄的面板厚度的机组。
第二，由于YAH部分机组采用直驱的电机，因此不能调整机外静压，如果客户要求的机外静压与标准的不一致，则无法使用；其余的机组因为采用皮带传动，可通过更改皮带轮来调整风机转速，以达到调整机组的风量和静压的目的。
第三，YAH均有最大风量和风压的使用限制，因此当客户要求的风量和机外静压过大时，就有可能只能选择YSE/YSM机组来制作。
第四，YAH/YSE 为标准功能段的机组，如果客户要求其他的组合功能段，一般也只能采用YSM的机组来设计。
如图所示，机组的新、回、送风管阻力分别为A、B、C帕，机组内部功能段如图所示，阻力计算部件为混合段、初、中效过滤器、表冷器、挡水板、均流板、消声器、出风段，此处假设回风管阻力大于新风管阻力，则机外静压＝B+C（如果新风管阻力大于回风管，则B更改为A，下同）风机的静压＝B+C+K+L+M+N+P+Q+R+S机组最大负压X＝B+K+L+M+N机组最大正压Y＝C+P+Q+R+S2.在通常情况下，设计院只是给出机外静压，并不分别给出送回风管的阻力值，为了计算机组承压，可按照B=C=0.7*机外静压来校核送回风管的阻力（需要注意区分的是机组直接回风或直接送风的情况。
第六章 空气幕、风口及末端控制器一、空气幕1、产品概述 空气幕通过贯流风机，把室内侧的空气吸入，以连续的高速气流吹向地面，连续的向下的气流形成 一堵从顶直到地面的无形的“墙”。
一般安装在大门或窗户的上方，在门窗敞开的时候，空气幕产生的 气流能有效隔离室内侧与室外侧的空气。
因而可以减少室内冷气的损失，并可以防止蚊虫灰尘等进入室 内。
格力空气幕采用优化设计的贯流风叶和性能优良的电机;自行开发的微电脑控制器,性能可靠,使用寿 命长,即可手控又可遥控;机壳采用优质镀锌钢板双面喷塑处理,具有超强的抗腐防锈能力;结构强度好,外 形美观,风力强劲,适合于宾馆饭店,商场超市以及办公楼宇等场合使用。
2、产品命名规则FM 1 序号 1 2 3 4 1.5 2 9 3 C 4 代号描述 机组代号 叶轮外圆直径 出口气流名义宽度 补充代号 直径=数字×100mm 宽度=数字×100mm C-垂直安装；S-热水加热；D-电加热及设计序号 可选项 FM-非加热型空气幕；RM-加热型空气幕3、产品外观图4、性能参数型号 机组长度 叶轮直径 风量 电源 功率 噪音 重量 推荐电源线 防触电等级 外形尺寸 mm mm m3/h － W dB(A) kg mm2×根 － mm FM-1.25-9 900 125 1200 130 59 16 0.5×3 I 900×215×193 FM-1.25-12 1200 125 1650 220V～ 50Hz 140 61 20 0.5×3 I 1200×215×193 FM-1.25-15 1500 125 2300 180 61 25 0.5×3 I 1500×215×1935、产品安装尺寸型号 FM-1.25-9 FM-1.25-12 FM-1.25-15A 160 160 160B 800 1100 1400C 870 1170 1470二、风 口1、产品概述 ABS 防凝露塑料风口分两类:回风口和散流器,外方内圆的散流器适用于多变化的建筑结构而设计,方 圆协调的组合,外形美观大方,具有风压强,噪音小,气流扩散均匀及扩散距离远等优点.单层百叶回风口配 备过滤网,拆卸清洗方便,安装简单.格栅形双层可调出风口可以任意调节气流扩散角度,合理组织室内气 流 2、产品命名规则FK 1 SB 2 □ 63 3 12 □ 4序号 1 2 3 4代号描述 机组代号 分类代号 外形尺寸规格 序列号 FK-风口代号可选项 DB-单层百叶；SB-双层百叶；FS-方形散流器 外形尺寸=数字×10mm， 方形风口用一位数字表示，矩形风口用两位数字表示 开发序列号或其他辅助功能3、产品外观图单层百叶回风口b.方形散流器c.双层可调格栅出风口 4、产品安装尺寸单层百叶回风口方形散流器双层可调格栅出风口1．单层百叶回风口型号 FKDB45 FKDB60 FKDB6325 FKDB10025 喉颈 B 375×375 517×517 630×253 1005×260 A 448×448 598×598 685×308 1034×290 H 60 60 28 302．方形散流器型号 FKFS45 FKFS60 喉颈 B 270×270 368×368 A 448×448 598×598 C φ365 φ485 H 25 27 H1 25 343．双层可调格栅出风口型号 FKSB6312 FKSB10012 喉颈 B 630×120 1000×120 A 690×180 1040×160 H 50 50三、末端控制器1、产品概述 格力公司具有强大的产品研发能力，拥有最先进的中央空调自控技术及产品，形成了研发、生产、 营销、售后服务的一体化体系。

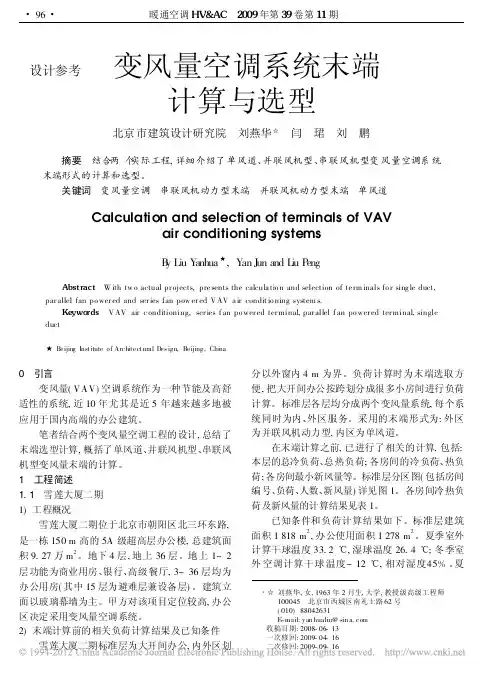

设计参考变风量空调系统末端计算与选型北京市建筑设计研究院刘燕华m闫珺刘鹏摘要结合两个实际工程,详细介绍了单风道、并联风机型、串联风机型变风量空调系统末端形式的计算和选型。
关键词变风量空调串联风机动力型末端并联风机动力型末端单风道Calculation and selection of terminals of VAVair conditioning systemsB y Liu Y anhua n,Y an J un and L iu P engAbstract W ith tw o actual pr ojects,pre sents the calcula tio n and selection of te rm inals fo r sing le duct, par allel fan po wer ed and ser ies fan pow er ed V AV a ir condit io ning system s.Keywo rds V AV air c onditioning,ser ies f an po wer ed ter minal,par allel f an po wer ed ter minal,single ductn Beijing Institute of Architectural D es ign,Beijing,Chi na0引言变风量(VAV)空调系统作为一种节能及高舒适性的系统,近10年尤其是近5年越来越多地被应用于国内高端的办公建筑。
笔者结合两个变风量空调工程的设计,总结了末端选型计算,概括了单风道、并联风机型、串联风机型变风量末端的计算。
1工程简述1.1雪莲大厦二期1)工程概况雪莲大厦二期位于北京市朝阳区北三环东路,是一栋150m高的5A级超高层办公楼,总建筑面积9.27万m2。
地下4层,地上36层。
地上1~2层功能为商业用房、银行、高级餐厅,3~36层均为办公用房(其中15层为避难层兼设备层)。

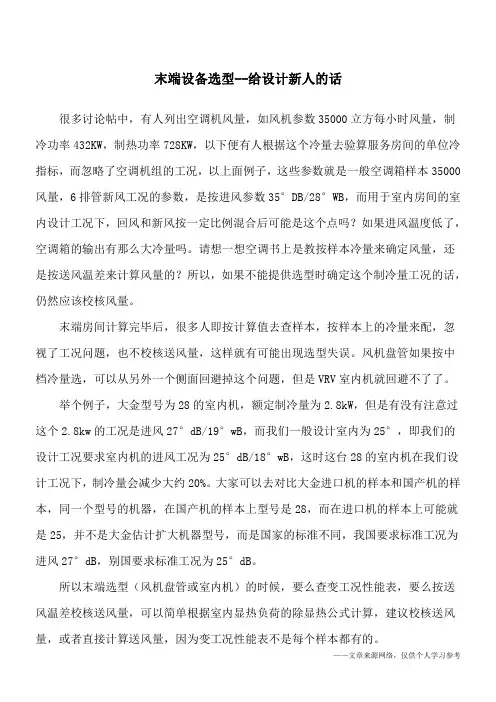

末端设备选型--给设计新人的话
很多讨论帖中，有人列出空调机风量，如风机参数35000立方每小时风量，制冷功率432KW，制热功率728KW，以下便有人根据这个冷量去验算服务房间的单位冷指标，而忽略了空调机组的工况，以上面例子，这些参数就是一般空调箱样本35000
这个
是25，并不是大金估计扩大机器型号，而是国家的标准不同，我国要求标准工况为进风27°dB，别国要求标准工况为25°dB。
所以末端选型（风机盘管或室内机）的时候，要么查变工况性能表，要么按送风温差校核送风量，可以简单根据室内显热负荷的除显热公式计算，建议校核送风量，或者直接计算送风量，因为变工况性能表不是每个样本都有的。
对于房间来说
Q(kw)=G(kg/s)*1.02*(t1-t2)
这里Q为室内显热负荷，注意是显热负荷，不是全热负荷；G为送风量；t1为室内温度；t2为送风温度。
而空调箱做设备表的时候，应提供盘管进口温度和盘管出口温度（这个一般就。
1、新风系统中新风量的确定：m人本设计中采用新风量标准为：303/根据《公共建筑节能标准》GB50189-2005中：m人普通办公室：42/m人高档办公室：82/m人会议室：2.52/m人高档商店：42/餐厅8--12次/h锅炉房、发电机室15--30次/h厨房（排风）20—60次/h卫生间：6—12次/h由于空调设计中的新风量≥10%。
如果上面计算出的新风量不满足这一条件时，那么新风量就确定为总风量的10%。
所以由以上两个条件把新风量确定后标于建筑平面图各房间中。
2、由已知的单位面积冷指标110w/2m计算各房间的总冷负荷。
并把它标注在建筑平面图各房间中。
3、确定空气处理过程，并绘制焓湿图。
4、由焓湿图中各个状态点的参数来确定风机盘管的风量和冷负荷，从而选择风机盘管设备。
5、由焓湿图中确定新风机组处理新风的各状态点参数，计算新风冷负荷。
并对照新风量来选择新风机组。
6、风口布置送风口采用方形散流器初设出风口风速v=2m/s，A= G/（v•3600）（m²）7、风管规格计算，用假定风速法。
假定散流器出口风速为1.5~2 m/s，由风量来确定风管规格尺寸。
8、合计总冷负荷，合计每一层的新风量，因本设计采用把室外新风处理到室内等焓状态，因此室内的冷负荷都由风机盘管，也就是都由机房制冷机承担，新风机组只承担新风冷负荷。
9、根据总冷负荷选型制冷机组，根据新风负荷、新风量选型新风机组。
10、查资料确定乌审旗室外参数与银川室外参数相当，故以银川室外参数为计算参数，室内参数确定为：温度为26℃，送风温差为8℃，室外空气处理至室内等焓状态，风管温升为1.5℃。
11、同时绘焓湿图，确定风机盘管型号、冷冻水流量、冷冻水管管径12、选择约克离心式水冷制冷机，1美冷吨=3.5KW，由总冷负荷2011*1.1=2212KW=632美冷吨，确定选择型号为YTG1A1C35CJH的制冷机两台，单台名义制冷量为350美冷吨。

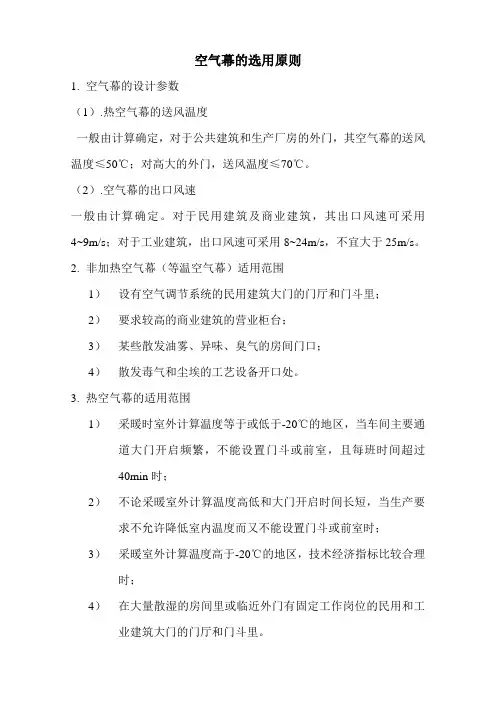

空气幕的选用原则1.空气幕的设计参数（1）.热空气幕的送风温度一般由计算确定，对于公共建筑和生产厂房的外门，其空气幕的送风温度≤50℃；对高大的外门，送风温度≤70℃。
（2）.空气幕的出口风速一般由计算确定。
对于民用建筑及商业建筑，其出口风速可采用4~9m/s；对于工业建筑，出口风速可采用8~24m/s，不宜大于25m/s。
2.非加热空气幕（等温空气幕）适用范围1）设有空气调节系统的民用建筑大门的门厅和门斗里；2）要求较高的商业建筑的营业柜台；3）某些散发油雾、异味、臭气的房间门口；4）散发毒气和尘埃的工艺设备开口处。
3.热空气幕的适用范围1）采暖时室外计算温度等于或低于-20℃的地区，当车间主要通道大门开启频繁，不能设置门斗或前室，且每班时间超过40min时；2）不论采暖室外计算温度高低和大门开启时间长短，当生产要求不允许降低室内温度而又不能设置门斗或前室时；3）采暖室外计算温度高于-20℃的地区，技术经济指标比较合理时；4）在大量散湿的房间里或临近外门有固定工作岗位的民用和工业建筑大门的门厅和门斗里。
水泵的配管布置1）安装软性接管：在连接水泵的吸入管和压出管上安装软性接管，有利于降低和减弱水泵的振动和噪声的传递；2）出口装止回阀：目的是为了防止水泵突然断电时水逆流，而使水泵叶轮受阻。
对冷水系统，扬程不高，可采用旋启式或升降式的普通止回阀；也可采用防水击性能较好的缓闭式止回阀。
对于冷却水系统，如果水箱设置在水泵标高以下，则采用缓闭式止回阀。
水泵在闭式系统中应用是，其出口不需设置止回阀；3）水泵的吸入管和压出管上应分别设置进口阀和出口阀；目的是便于水泵不运行时能不排空系统内的存水而进行检修。
进口阀通常是全开，常采用价廉、流动阻力小的闸阀，但绝对不允许作调节水量用，以防水泵产生气蚀。
而出口阀宜采用有较好调节特性、结构稳定可靠的截止阀或蝶阀；4）安装在立管上的止回阀的下游应设有放水管，便于管道清洗和排污；5）水泵的出水管上应装有压力表和温度计，以利检测。
空气调节知识：变风量空气调节系统末端装置和送风口的选择设计要求1.负荷稳定、变化较小的空调区域，其需全年送冷的内区可采用单风道型变风量末端装置。
其外区冬季加热量较小时，可采用再热型单风道变风量末端装置，当送风量减少到最小值房间仍然过冷时开启再热器加热。
2.上述负荷特性的空调区域的外区，如所需加热量较大时，可采用再热型风机动力并联型变风量末端装置。
冷负荷较大时末端风机不运行。
当送风量减少到最小值房间仍然过冷时，开启末端风机吸人房间回风与一次风混合后送出。
如继续过冷开启再热器，较大的混合风量经加热后送出。
3.下列情况可采用串联型变风量末端装置，以维持房间总送风量不变和提高房间送风温度：1）低负荷时送风量较小会改变送风气流组织时，例如：负荷相对不稳定、变化较大的空调区域和高大空间等。
2）采用低温送风或一次风温度较低，但送风口的扩散性和与室内空气的混合性不满足要求时。
4.变风量末端装置的风量应按下列原则经计算确定：1）末端装置一次风最大设计送风量应按所服务空调区域的逐时负荷综合最大值确定，可按显热量和温差计算。
2）串联型末端装置的末端风机风量为一次风风量和室内回风的总和，首先应按供冷工况根据室内舒适度要求和送风口特性确定混合后的送风温度，并根据一次风最大设计风量和温度、室内回风温度、混合风送风温度计算末端风机风量。
末端风机风量一般为一次风最大设计风量的1.1～1.4倍。
3）并联型末端装置的末端风机风量应按供热工况确定，首先应按风口特性和室内舒适度要求确定末端的送风温度，并根据一次风最小风量和温度、室内回风温度、末端的供热量及送风温度计算末端风机风量（即室内回风风量）。
末端风机风量一般为一次风最大设计风量的0.5～0.8倍。
5.末端装置风机压力应按下列原则确定：串联型末端装置的风机静压，应能克服风机下游至风口阻力（再热型含热盘管的阻力）。
6.并联型末端装置的风机静压，应与一次风在最小工况下风阀之后的余压相匹配。

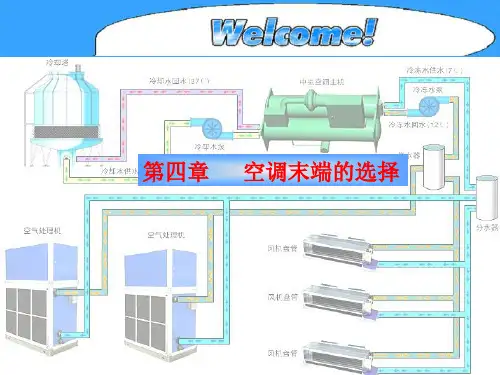

空调系统末端设备的选择摘要：随着我国国民经济的迅猛发展以及人民生活水平的不断提高，全国各地兴建了许多商场、办公楼、酒店等公共设施，这些建筑都装有空调系统，这些空调系统的主要形式是全空气系统和风机盘管加新风系统。
这两种系统中的末端设备包括空调箱（新风机组、变风量空调箱、组合式空调箱）和风机盘管，因此，随着这些产品的市场需求量逐年增大，从而促使国内许多厂家纷纷生产，最终导致产品质量参差不齐。
这给工程的设计和产品的选型带来了不少困难，因此对空调系统末端设备的选择应引起重视。
关键词：空调箱；风机盘管一、全空气系统末端设备的选择：空调箱选择时的注意事项在进行空调箱选型时首先根据中央空调系统负荷计算结果确定该空调箱所需风量、风压、冷热量以及出风口噪声和空气过滤要求。
但在使用中我们会发现所选用的空调箱可能存在如下问题，主要有风量不足、冷量不足、箱体外表结露、凝水盘溢水等。
因此这就要求我们在设备选型时严格把好质量关，防患于未然。
主要考虑以下几点：1、箱体保温。
为防止箱体外壳结露，国家标准规定箱体保温层热阻应不小于0.68-2m /kW，同时还要防止箱体各段联接处产生的冷桥。
保温材料目前多采用橡塑保温棉或玻璃棉。
2、送风口风速。
有些厂家为了缩小产品的外形尺寸，往往将空调箱的送风口风速取得较大，这样就造成了空调箱表冷段后带水的现象。
若档水板设计不合理，那将影响整台空调箱的运行状况。
所以在选型时我们应将空调箱出风口风速控制在2～2.5m/s为宜。
3、漏风指标。
国家标准规定，组合式空调箱在箱内静压为700Pa时，机内漏风率不得超过3%。
但在实际使用中有些空调箱的漏风率竟有高达10%。
为避免上述情形的出现，应重点检查以下方面：（1）密封材料性能不好（2）机组结构设计不合理（3）现场安装质量差（4）大风量空调箱箱体刚性差，运行时易产生变形。
4、冷热量不足。
国内厂家的表冷器设计选型依据多以小样试验结果的经验公式进行放大计算，这本身就存在一定误差，且有某些企业自己没有试验条件而抄袭其它厂家的相关样本。
产品分类“酷热地带”低噪声离心式电热风幕“酷热地带”飓风系列电热空气幕“酷热地带”飓风系列DRM型低噪声离心式空气幕“酷热地带”飓风系列侧送风热空气幕RM型离心式热水，蒸汽风幕机RM贯流式A型电热风幕机系列离心式侧送风风幕机水电复合型风幕机"酷热地带”低噪声离心式DRM热水/蒸汽空气幕酷热地带低噪声不锈钢外壳DRM离心式电热风幕离心侧送式热水/蒸汽风幕RM型立式离心式电,热水,蒸汽热风幕机贯流式B型风幕机贯流式RM热水热风幕轴流式侧送风热水/蒸汽热空气幕“酷热地带”新款DRM离心式低噪声电热空气幕防潮型RM电热风幕机贯流式经济型遥控热风幕机GRM系列热风幕产品展示■ 同类产品推荐“酷热地带”低噪声离…RM贯流式A型电热风幕机…热空气幕控制箱■ 产品说明“酷热地带”飓风系列DRM型低噪声离心式空气幕(热风幕机)“酷热地带”飓风系列空气幕创造只有风没有声的环境飓风系列热风幕，大风量阻断冷空气入侵，表现更出色！！！特点：“酷热地带”低噪声离心式空气幕(热风幕机)具有低噪声运行的特性，与贯流空气幕(热风幕机)或轴流空气幕(热风幕机)相比，同风量时有更低的噪声和更高的风压。
出风口全程出风均匀。
同时由于结构上采用了更为可靠的设计，使空气幕(热风幕机)在长期运行时有更好的安全性能和更长的使用寿命。
DFM低噪声离心式空气幕(热风幕机)可以任意角度安装，也可以做为侧吹空气幕(热风幕机)使用。
一．“酷热地带”飓风系列低噪声离心式电热空气幕(热风幕机)技术参数表■ 产品说明RM型离心式热水风幕，RM型离心式蒸汽风幕，离心风幕机离心式热水热空气幕主要技术性能表注:立卧式性能相同注：适用安装高度4000mm以下。
离心式蒸汽热空气幕主要技术性能表注:立卧式性能相同注：适用安装高度4000mm以下。
参考仪表和设备NC-1,-2 VAV末端控制器GDB181.1EGLB181.1ETC-1 室内温度控制器RCU61.1RDU50TS-1 室外温度传感器536 744 DC0...10V输出VA-1 电动调节阀VV...工作说明VAV末端控制器NC-1和室内温度控制器TC-1一起构成一个室内温度串级控制，采用室内温度作为主控制量，空气流量作为辅助控制量。
TC-1内置的温度探头检测室内温度，室温控制器将检测到的实际温度与设定温度进行比较，根据比较差值输出比例信号。
该信号输入到VAV控制器，作为所需送风量的设定值。
VAV控制器NC-1根据设定值调节风阀，改变送风量，使室内温度回到设定范围内。
VAV控制器NC-1内置的压差测量装置随时检测风道内的压力变化，采用PI调节，消除压力波动的影响，使送风量维持在所需要的水平上。
VAV末端控制器具有最大、最小送风量限定功能，最大、最小送风量设定值可调。
E端口上接一外接开关（如：窗户开关），可实现完全关断功能。
以送内末端VAV控制器NC-1的Z点输出作为排风口VAV控制器NC-2的输入，通过送、排风量的串联控制，可使室内静压维持在所需要的状态下（正压、负压）。
室温控制器TC-1具有舒适、经济和值班三种运行模式。
在E端子上连接一个外部无源触点（窗户开关，时钟开关等），可实现舒适／经济运行模式的自动切换。
室温控制器的另一控制输出可作为供热控制（调节阀门VA-1）。
室温控制器TC-1带有舒适温度设定调节旋钮，并具有最高、最低限制。
供热／冷却控制循环之间的死区Xd可通过开关调节，并可通过Z端口上连接的室外温度传感器TS-1实现室外温度补偿。
第六章 空气幕、风口及末端控制器

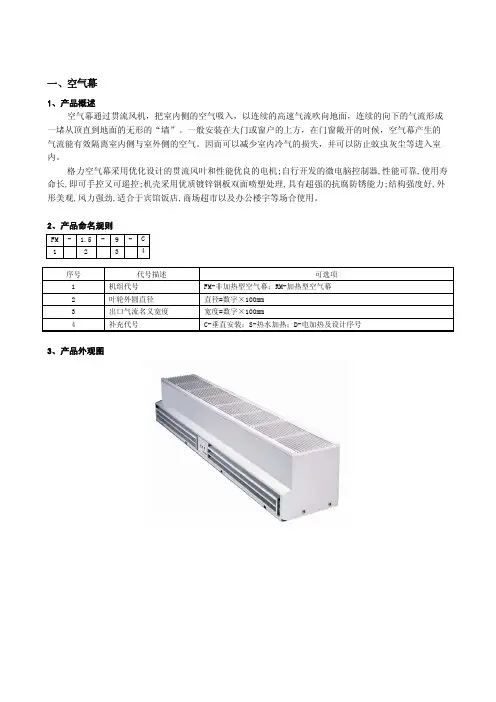

一、空气幕
1、产品概述 空气幕通过贯流风机，把室内侧的空气吸入，以连续的高速气流吹向地面，连续的向下的气流形成
一堵从顶直到地面的无形的“墙”。
一般安装在大门或窗户的上方，在门窗敞开的时候，空气幕产生的 气流能有效隔离室内侧与室外侧的空气。
因而可以减少室内冷气的损失，并可以防止蚊虫灰尘等进入室 内。
格力空气幕采用优化设计的贯流风叶和性能优良的电机;自行开发的微电脑控制器,性能可靠,使用寿 命长,即可手控又可遥控;机壳采用优质镀锌钢板双面喷塑处理,具有超强的抗腐防锈能力;结构强度好,外 形美观,风力强劲,适合于宾馆饭店,商场超市以及办公楼宇等场合使用。
2、产品命名规则
FM - 1.5 - 9 - C
1
2
3
4
序号 1 2 3 4
代号描述 机组代号 叶轮外圆直径 出口气流名义宽度 补充代号
可选项 FM-非加热型空气幕；RM-加热型空气幕 直径=数字×100mm 宽度=数字×100mm C-垂直安装；S-热水加热；D-电加热及设计序号
3、产品外观图
4、性能参数
机组长度 叶轮直径
风量 电源 功率 噪音 重量 推荐电源线 防触电等级 外形尺寸
型号
mm mm m3/h － W dB(A) kg mm2×根 － mm
5、产品安装尺寸
FM-1.25-9 900 125 1200
130 59 16 0.5×3 I 900×215×193
FM-1.25-12 1200 125 1650
220V～ 50Hz 140 61 20
0.5×3 I
1200×215×193
FM-1.25-15 1500 125 2300
180 61 25 0.5×3 I 1500×215×193
型号
A
FM-1.25-9
160
FM-1.25-12
160
FM-1.25-15
160
B 800 1100 1400
C 870 1170 1470
二、风 口
1、产品概述 ABS 防凝露塑料风口分两类:回风口和散流器,外方内圆的散流器适用于多变化的建筑结构而设计,方
圆协调的组合,外形美观大方,具有风压强,噪音小,气流扩散均匀及扩散距离远等优点.单层百叶回风口配 备过滤网,拆卸清洗方便,安装简单.格栅形双层可调出风口可以任意调节气流扩散角度,合理组织室内气 流
2、产品命名规则
FK SB □ 63 12 □
12
3
4
序号 1 2
3
4
代号描述 机组代号 分类代号
外形尺寸规格
序列号
3、产品外观图
可选项 FK-风口代号 DB-单层百叶；SB-双层百叶；FS-方形散流器 外形尺寸=数字×10mm， 方形风口用一位数字表示，矩形风口用两位数字表示 开发序列号或其他辅助功能
单层百叶回风口
b.方形散流器
4、产品安装尺寸
c.双层可调格栅出风口
单层百叶回风口
方形散流器
1．单层百叶回风口
型号 FKDB45 FKDB60 FKDB6325 FKDB10025
2．方形散流器
型号 FKFS45 FKFS60
3．双层可调格栅出风口
型号 FKSB6312 FKSB10012
喉颈 B 375×375 517×517 630×253 1005×260
喉颈 B 270×270 368×368
A 448×448 598×598
喉颈 B 630×120 1000×120
双层可调格栅出风口
A 448×448 598×598 685×308 1034×290
C φ365 φ485
A 690×180 1040×160
H 60 60 28 30
H
H1
25
25
27
34
H 50 50
三、末端控制器
1、产品概述 格力公司具有强大的产品研发能力，拥有最先进的中央空调自控技术及产品，形成了研发、生产、
营销、售后服务的一体化体系。
主要产品包括中央空调末端控制器、中央空调主机控制器、中央空调远 程控制系统、中央空调计算机集中监控系统。
其中，中央空调末端控制器不仅可应用于我公司自主开发 的风机盘管系列产品，也可广泛应用于空调行业对空气进行处理的各类风机盘管机组。
2、产品分类与特点
每种控制器均可以与标准 86 底盒配合，将接线隐藏，室内装修更方便，外观更高雅。
1) Z54352A 机型式风机盘管控制器
◆ 标准尺寸面板，与开关面板相协调，整体美观； ◆ 备有手动总开关和高、中、低风速三档手动调节； ◆ 规格尺寸：86mm×86mm×28mm
外观安装尺寸
高 开
中 关
低
接线图
2) Z5535 数字式风机盘管温控器
◆ 大屏幕液晶显示； ◆ 室内环境温度显示； ◆ 供冷、送风、供热三种工作模式； ◆ 微处理器控制，温度控制精度±1℃； ◆ 高、中、低风速三档手动调节； ◆ 规格尺寸：130mm×83mm×30mm
外观图
83
30
130
60
接线图
60
安装尺寸 （其他孔位用户可根据实际需要选用）
3) WK-010PA 数字豪华型风机盘管温控器 控制器分成两部分，一个为安装在墙上的豪华液晶线控器；一个为主板电器盒，可以安装在机组
上；线控器和主板通过 6 根电源线连接。
◆ 超大屏幕液晶显示； ◆ 带蓝色背光； ◆开机和关机下都能显示环境温度； ◆ 微处理器控制； ◆ 风速高、中、低、自动四档工作状态； ◆ 可预约 24 小时开关机； ◆ 具有睡眠功能，房间温度舒适，经济节能； ◆ 供冷、除湿、送风、供热四种工作模式； ◆ 具备红外遥控功能，可选配遥控器（Y502）； ◆ 由温控器和主板两部分组成，安装方式灵活； ◆ 规格尺寸：86mm×86mm×21mm
21.5 42.5 85
线控器外观
54
60 85
线控器安装尺寸
主板电器盒安装尺寸
接线图
四、二氧化碳传感器 CG-002A
1、产品概述 随着生活水平的提高，人们办公和生活的建筑内，
配备空调的房间越来越多，但为了减少能耗，空间的密 闭性也越来越高，直接后果是空气质量越来越令人担 忧。
二氧化碳作为空气中重要的组成部分，它的浓度指 标高低一定程度上代表着所处空间空气质量的好坏。
格力的二氧化碳传感器产品就是在这种情况下应运 而生。
格力自行研制开发的二氧化碳传感器装置，采用 日本 FIGARO 生产先进的二氧化碳固态电解质检测模 块，配合豪华液晶线控器和格力开发的先进控制方式， 可以实现对空气质量有效的监控。
线控器外观
2、产品特点 格力二氧化碳传感器由豪华液晶线控器、电器安装盒及 CO2 浓度检测盒组成，CO2 浓度检测盒在房
间内能探测到空气浓度的地方固定安装，电器安装盒位于机组主机附近，线控器安装于墙上，可实现如 下多种功能： 1） 检测：即时显示房间内空气的二氧化碳浓度值，并根据浓度区间给出空气质量偏优或偏差的即时状态
显示，从而让用户可以随时直观的了解到房间中的空气质量状况。
2） 调节：可根据用户需要自动或手动开启与房间相连的风阀、新风机等负载设备，给污浊的房间提供源
源不断的自然清新的新风进行更换，从而直接改善房间空气质量，提高房间的舒适度，大大减少空调 病的发生。
注：本产品使用范围： 电源：220V~50Hz 探测浓度范围：400~3000ppm， 适用工作环境：-10℃~50℃，5~95%RH
21.5 42.5 85
54
60 85 线控器安装尺寸
CO2 浓度检测盒尺寸
电器安装盒安装尺寸
电气接线图
。
