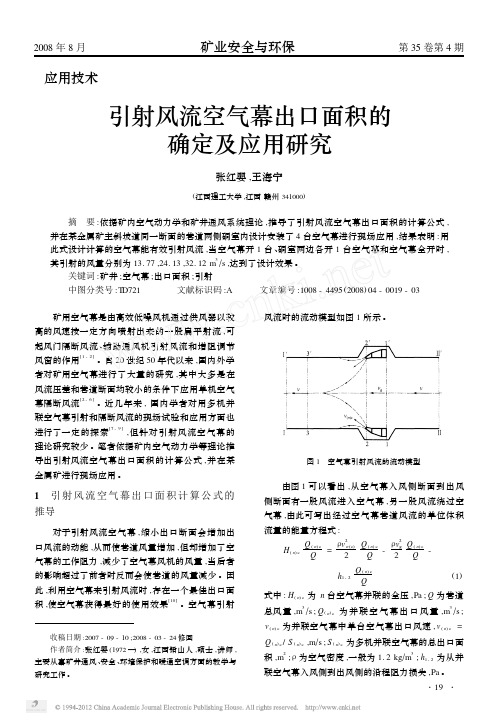

应用技术引射风流空气幕出口面积的确定及应用研究张红婴,王海宁(江西理工大学,江西赣州341000)摘 要:依据矿内空气动力学和矿井通风系统理论,推导了引射风流空气幕出口面积的计算公式,并在某金属矿主斜坡道同一断面的巷道两侧硐室内设计安装了4台空气幕进行现场应用,结果表明:用此式设计计算的空气幕能有效引射风流,当空气幕开1台、硐室两边各开1台空气幕和空气幕全开时,其引射的风量分别为13.77,24.13,32.12m 3Πs ,达到了设计效果。
关键词:矿井;空气幕;出口面积;引射中图分类号:T D721 文献标识码:A 文章编号:1008-4495(2008)04-0019-03 收稿日期:2007-09-10;2008-03-24修回作者简介:张红婴(1972—),女,江西铅山人,硕士,讲师,主要从事矿井通风、安全、环境保护和暖通空调方面的教学与研究工作。
矿用空气幕是由高效低噪风机通过供风器以较高的风速按一定方向喷射出来的一股扁平射流,可起风门隔断风流、辅助通风机引射风流和增阻调节风窗的作用[1-2]。
自20世纪50年代以来,国内外学者对矿用空气幕进行了大量的研究,其中大多是在风流压差和巷道断面均较小的条件下应用单机空气幕隔断风流[2-6]。
近几年来,国内学者对用多机并联空气幕引射和隔断风流的现场试验和应用方面也进行了一定的探索[7-9],但针对引射风流空气幕的理论研究较少。
笔者依据矿内空气动力学等理论推导出引射风流空气幕出口面积的计算公式,并在某金属矿进行现场应用。
1 引射风流空气幕出口面积计算公式的推导 对于引射风流空气幕,缩小出口断面会增加出口风流的动能,从而使巷道风量增加,但却增加了空气幕的工作阻力,减少了空气幕风机的风量,当后者的影响超过了前者时反而会使巷道的风量减少。
因此,利用空气幕来引射风流时,存在一个最佳出口面积,使空气幕获得最好的使用效果[10]。
空气幕引射风流时的流动模型如图1所示。
摘要本设计为XXX矿业集团公司XXX矿井通风设计,根据XXX的地质条件,煤层赋存情况,本矿井设计采用单水平立井开拓方式,采煤工艺为综合机械化采煤工艺。
矿井初期设计单采区达产,首采区为二采区上山采区,采掘比例为1:3,通风方式为中央并列式,后期仍然设一个采区达产,即一采区,通风方式为对角式,前期和后期选择的通风方法皆为抽出式.矿井初期设计需风量为77。
89 m3/s,后期设计需风量为80.42m3/s。
进而选出矿井主要通风机型号为BD NO-24,电动机型号为YB2 400M-2,且对矿井所需通风构筑物进行布置。
关键词: 通风设计矿井通风系统通风阻力AbstractThe conglomerate Dong Rong si coal mine second level reorganization and expansion ventilation designs the mining industry capital is designed for Shuang Ya Shan City. According to Dong Rong si coal mine geology characteristic condition,coal seam tax exists to wait for condition,handicraft the shaft is designed to adopt the many level inclined shafts opening up way ,the coal mining askew to be that average mechanization cuts coal。
Two mining area reaches shaft initial stage design producing namely third mining area of west and third mining area of east ,digging proportion is 1:3,the way being ventilated is that the both wings opposite angle is dyadic , later stage still sets up namely two mining area third mining area of west and fourth mining area of east,The way being ventilated is that the both wings opposite angle is dyadic ,earlier stage and later stage ventilation method all are to draw out style。
第六章 空气幕、风口及末端控制器一、空气幕1、产品概述 空气幕通过贯流风机,把室内侧的空气吸入,以连续的高速气流吹向地面,连续的向下的气流形成 一堵从顶直到地面的无形的“墙”。
一般安装在大门或窗户的上方,在门窗敞开的时候,空气幕产生的 气流能有效隔离室内侧与室外侧的空气。
因而可以减少室内冷气的损失,并可以防止蚊虫灰尘等进入室 内。
格力空气幕采用优化设计的贯流风叶和性能优良的电机;自行开发的微电脑控制器,性能可靠,使用寿 命长,即可手控又可遥控;机壳采用优质镀锌钢板双面喷塑处理,具有超强的抗腐防锈能力;结构强度好,外 形美观,风力强劲,适合于宾馆饭店,商场超市以及办公楼宇等场合使用。
2、产品命名规则FM 1 序号 1 2 3 4 1.5 2 9 3 C 4 代号描述 机组代号 叶轮外圆直径 出口气流名义宽度 补充代号 直径=数字×100mm 宽度=数字×100mm C-垂直安装;S-热水加热;D-电加热及设计序号 可选项 FM-非加热型空气幕;RM-加热型空气幕3、产品外观图4、性能参数型号 机组长度 叶轮直径 风量 电源 功率 噪音 重量 推荐电源线 防触电等级 外形尺寸 mm mm m3/h - W dB(A) kg mm2×根 - mm FM-1.25-9 900 125 1200 130 59 16 0.5×3 I 900×215×193 FM-1.25-12 1200 125 1650 220V~ 50Hz 140 61 20 0.5×3 I 1200×215×193 FM-1.25-15 1500 125 2300 180 61 25 0.5×3 I 1500×215×1935、产品安装尺寸型号 FM-1.25-9 FM-1.25-12 FM-1.25-15A 160 160 160B 800 1100 1400C 870 1170 1470二、风 口1、产品概述 ABS 防凝露塑料风口分两类:回风口和散流器,外方内圆的散流器适用于多变化的建筑结构而设计,方 圆协调的组合,外形美观大方,具有风压强,噪音小,气流扩散均匀及扩散距离远等优点.单层百叶回风口配 备过滤网,拆卸清洗方便,安装简单.格栅形双层可调出风口可以任意调节气流扩散角度,合理组织室内气 流 2、产品命名规则FK 1 SB 2 □ 63 3 12 □ 4序号 1 2 3 4代号描述 机组代号 分类代号 外形尺寸规格 序列号 FK-风口代号可选项 DB-单层百叶;SB-双层百叶;FS-方形散流器 外形尺寸=数字×10mm, 方形风口用一位数字表示,矩形风口用两位数字表示 开发序列号或其他辅助功能3、产品外观图单层百叶回风口b.方形散流器c.双层可调格栅出风口 4、产品安装尺寸单层百叶回风口方形散流器双层可调格栅出风口1.单层百叶回风口型号 FKDB45 FKDB60 FKDB6325 FKDB10025 喉颈 B 375×375 517×517 630×253 1005×260 A 448×448 598×598 685×308 1034×290 H 60 60 28 302.方形散流器型号 FKFS45 FKFS60 喉颈 B 270×270 368×368 A 448×448 598×598 C φ365 φ485 H 25 27 H1 25 343.双层可调格栅出风口型号 FKSB6312 FKSB10012 喉颈 B 630×120 1000×120 A 690×180 1040×160 H 50 50三、末端控制器1、产品概述 格力公司具有强大的产品研发能力,拥有最先进的中央空调自控技术及产品,形成了研发、生产、 营销、售后服务的一体化体系。
目录1采区概况 02采区通风设计原则及要求 (1)2.1在确定采区通风系统时应满足的条件 (1)2.2采区下山通风系统选择 (1)2.3回采工作面通风系统 (2)2.4 局部通风系统 (3)2.4.1 局部通风系统的设计原则 (3)2.4.2 局部通风机设计 (4)2.4.3 局部通风机的选型 (5)3.矿井通风系统立体示意图和矿井通风系统网络图 (11)4采区风量计算 (13)4.1采煤工作面风量计算。
(13)4.2掘进工作面风量计算 (18)4.3硐室及其它地点需风量 (21)4.4设施的设置情况 (22)5采区阻力计算 (23)6结论 (27)7设计体会及今后改进意见 (27)1采区概况1.1 采区位置XXX矿业精煤(集团)有限责任公司XX煤矿南二采区。
1.2 采区范围:本采区煤层上边界为F18,下边界为F19,左边界为F114,右边界为F49。
1.3 本采区共有煤层数三层,分别为44#、46#、48#、。
各煤层间距、倾角、厚度、顶底板等特征见南二采区煤层特征表如表1。
1.4 瓦斯情况:本采区瓦斯等级为低瓦斯,采区相对瓦斯涌出量为2.5m3∕t。
1.5 自燃发火:有自燃发火危险,发火期为5-8个月。
1.6 开拓方式:本采区采用下山开拓,开拓水平在-100m,回风水平在-400m,布置采用三条下山,一条轨道下山负担采区进风,一条皮带运输机下山负担采区煤炭运输,一条回风下山负担采区回风。
1.7 工作面设置情况:本采区布置两个采煤工作面,分别位于44#层右一回采工作面,46#层右一回采工作面。
两个采煤工作面均采用炮采采煤法,采用单体液压支柱支护。
工作面最大拉顶距为4.4m,最小拉顶距为3.6m。
顶板管理方式为全部垮落法管理顶板。
本采区还布置了四个掘进工作面,分别位于48#层右零片顺槽,48#层右零片顺槽,46#层左零片顺槽,46#层左零片顺槽。
另外,本采区设置了一个蓄电池电机车修理间、一个充电室和一个变流室,位于南翼主运输巷上。
河南理工大学矿井通风设计说明书姓名:白建晔学号:310919422182班级:09级采矿工程日期:2013年6月日目录绪论ﻩ错误!未定义书签。
第一章采区概况 (4)1.1采区位置及范围............................................................ 错误!未定义书签。
1.2 地质特征ﻩ错误!未定义书签。
1。
3采区境界储量服务年限......................................... 错误!未定义书签。
1。
4采区内采煤工作面情况............................................... 错误!未定义书签。
第二章采区通风系统.................................................................... 错误!未定义书签。
2。
1采区通风系统要求.................................................... 错误!未定义书签。
2.2采区进回风上山的叙述与确定ﻩ错误!未定义书签。
2。
3 回采工作面的通风方式选择 (11)第三章采区风量的计算ﻩ错误!未定义书签。
3。
1 工作面的供风及工作面风量计算原则及要求ﻩ错误!未定义书签。
3.2 回采工作面风量的计算................................................ 错误!未定义书签。
3。
3 掘进工作面风量的计算.............................................. 错误!未定义书签。
3.4 硐室风量的计算............................................................ 错误!未定义书签。
3.5采区风量分配................................................................ 错误!未定义书签。
矿井通风设计说明书参考矿井通风设计说明书1、设计依据概述1.1、矿段地质、开拓⽣产情况矿区本次深部开采设计对象主要为-530m标⾼以下的Ⅰ号矿体和V号矿体群。
本次深部开拓设计开采的-530m标⾼以下的矿体赋存地质条件与上部矿体单⼀、品位⾼、厚度⼤、且相对稳定、完整的赋存条件,有明显的差异。
这将会增加深部开采的难度,需要采取必要的应对措施。
1.11、-530m以下深部开采范围内的地质储量及岩⽯性质:①Ⅰ号矿体,表内矿体重2.85t/m3 ,表外矿体重 2.79 t/m3。
矿⽯量12万吨,平均品位4.13g/t,⾦⾦属量495.53Kg。
矿体硬度系数f=7~8,顶底板f=11~12.;② V号矿体群体重2.74 t/m3,矿⽯量261万吨,平均品位6.38g/t,⾦⾦属量16708.82Kg。
V号矿体及顶底板硬度系数与Ⅰ号矿体⼤体相似。
顶板平均抗压强度110.99Mpa,矿体107.42Mpa,底板101.05Mpa。
-530m标⾼以下⾄-730m深部开采范围内全部设计地质储量,矿⽯量273万吨,平均品位6.29g/t,⾦⾦属量17204.35Kg。
③围岩体重:2.70 t/m3。
④矿岩松散系数:1.6。
⑤⾃燃性:⽆本次设计⽣产规模为80万t/a。
根据计算并结合矿⼭实际情况,确定Ⅴ号矿体开采范围内的服务年限为6年。
1.12、矿区地形及矿区⽓候概况矿区地处望⼉⼭北麓,西临莱州湾,处于低⼭丘陵向海湾平原过度地带,地势平坦开阔。
地⾯标⾼23.42-26.65m。
地表⽔体主要为万深河,其发源于⾦华⼭-望⼉⼭之间,流经矿区东侧,向北注⼊渤海,全长8km。
该河上游汇⽔⾯积3.90km2,源近流短,属季节性河流。
矿区属北温带东亚季风区⼤陆性⽓候,四季分明,光照充⾜,依⼭傍海,⽓候宜⼈,冬⽆严寒,夏⽆酷暑,属于暖温带季风⽓候,全年平均⽓温12摄⽒度左右,是我国北⽅著名的旅游避暑和休闲度假胜地。
年降⽔量约610mm,属于半湿润地区。
获各琦铜矿
1690中段空气幕设计说明书
巴彦淖尔市西部铜业有限公司获各琦铜矿
二OO九年九月三日
1、前言
空气幕技术是工业通风中常见的一种控风技术,主要用于阻挡室外空气侵入室内,保持室内温度,20世纪50年代空气幕技术应用于矿山井下。
20世纪80年代末东北大学结合国内矿山井下的具体情况,应用“有效压力理论”研制WMI 型宽口大风量矿用空气幕,用以代替自动风门隔断运输巷道的漏风。
由于其内部阻力低,并与低压K 系列节能风机配套使用,使其功率消耗大大降低,在运输和行人频繁的井底车场、主要运输巷道和斜坡道联络道等处安设空气幕,既能够隔断巷道中的风流,又不影响车辆和人员通行,因而它在一定程度上可替代自动风门,并且其安全可靠性比自动风门要高的多,从而为解决矿山井下运输繁忙巷道的漏风问题开辟了新的途径。
获各琦铜矿1690中段10线以东下盘延脉由于设计上的原因与2#回风石门连通,致使10线以西上盘污风经10线以东下盘延脉至2#回风石门,经2#回风井排到地表,导致10线以东下盘新鲜风流受到污染,污风经各个穿脉进入工作面再由上盘延脉至2#回风石门,造成10线以东工作面作业环境急剧恶化,又由于10线以东1301、1501工作面采用铲运机出矿,在生产的过程中产生大量的尾气和粉尘以及破碎大块矿石爆破产生的炮烟,致使环境进一步恶化。
10线以东下盘延脉为主运输巷,无法通过构筑通风设计常规手段控制,为改善此处工作面作业环境,保护一线职工的身体健康,根据金属矿山的通风特点及其他同类矿山采用空气幕解决此类问题的经验,经过系统的理论论证,
决定实验性采用空气幕引射风流技术方案来调整完善此处的通风问题。
2、项目实施方案及内容
针对10线上下盘交错风流难以调控的问题,通过认真分析和论证,确定了解决10以西上盘污染10线以东下盘风流问题的技术方案是采用单机空气幕引射风流,即通过空气幕调节将10线以东上盘的污风分流经10线穿脉至下盘到2#回风井排出地表,12线新鲜风流流经此处不再受到污染,很好的解决了10线以东作业环境恶劣的问题。
考虑到空气幕的作用效果和围岩的稳定性以及节约开支成本,空气幕的安装地点选择在11线钻探硐室。
本项目的主要实施内容有:
(1)10线上盘附近通风系统的调查研究及测定与分析;
(2)空气幕的设计与选型;
(3)空气幕配电系统的设计;
3、空气幕引射风流工程设计
3.1 设计原则及要求
(1)10线空气幕引射风流技术应用中不影响行人和车辆运输,能够有效的分离10线以西上盘污风流,消除对10线以东新鲜风流的污染。
(2)空气幕具有一定的随气候条件变化而变化的适应性。
3.2空气幕参数的设计选型
空气幕选型理论方式为,根据王海宁空气幕鉴定资料,先做
一套预选风机假设,再结合“有效压力理论”反向进行此型空气
幕有效压力验算,如符合现场所压力需求则说明选型成功。
1690中段10线上盘实际压力不超30Pa,根据王海宁空气幕
鉴定资料,如下表:
空气幕型号与其隔断压差和巷道断面的关系
型号№1 №2. №3 №4 №5 №6 №7
配套风机功率/kW 供风器出口面积/m22.2
0.31
3.0
0.40
5.5
0.45
7.5
0.55
15.0
0.69
18.5
0.74
30
0.88
隔断面
积/m2
叶片角/º隔断压差/Pa
4 35
40
45
24.0
27.0
33.0
34.0
44.0
49.5
47.0
55.0
64.0
71.5
83.0
96.0
99.0
117.0
135.0
117.1
141.8
169.8
161..1
195.0
230.4
6 35
40
45
16.0
18.0
22.0
26.0
30.0
33.0
36.0
40.1
46.0
48.0
56.1
65.0
66.0
48.0
90.3
78.0
94.5
113.0
107.0
129.0
153.5
8 35
40
45
12.1
13.6
16.4
19.5
22.5
24.7
27.4
30.0
34.5
36.4
42.0
48.7
49.5
58.5
67.5
58.5
70.9
84.8
80.3
96.8
115.1
10 35
40
45
9.7
10.7
13.0
15.6
18.4
19.6
21.4
24.0
27.0
28.8
33.5
39.0
39.4
46.8
54.6
46.9
56.8
67.9
64.2
77.5
92.0
12 35
40
45
8.3
9.0
11.1
13.1
15.2
16.3
18.0
20.2
23.0
24.4
28.2
32.5
33.0
39.2
45.0
39.2
47.2
56.4
53.4
64.4
76.7
15
35
40
45
6.6
7.1
8.9
10.5
12.5
13.7
14.2
16.1
18.5
19.2
22.4
26.1
26.4
31.2
36.3
31.1
37.7
45.0
42.6
51.5
61.3 结合实际现场实际资料选出配套所需风机为K40-6
(n=980r/min)№9矿用风机,风机最大风量最小风量分别为9.1m3/min、4.2m3/min,设计隔断巷道断面为3.8m2,供风器出口断面为0.4m2,根据假设选定循环型空气幕的数据资料,利用“有效压力理论”进行条件验证。
循环型空气幕有效压力计算公式为:
∆H=
ρQ c2cosθ
S c(S g+0.5S c cosθ)
式中∆H——空气幕的有效压力,Pa;
ρ——空气密度,取1.2Kg/m3;
Q c——空气幕供风量,计算时按照风机的最大最小风量,m3/s;
Θ——空气幕喷射角;
S c——空气幕出口断面,m2;
S g——隔断巷道的断面,m2;
根据假设条件计算空气幕的最大有效压力为:
∆H
大
=(1.2×9.12×cos30)/(0.4(3.8+0.5×0.4cos30))
≈51 Pa
根据假设条件计算空气幕的最小有效压力为:
∆H
小
=(1.2×4.22×cos30)/(0.4(3.8+0.5×0.4cos30))
≈11Pa
通过对比可得:
∆H
小≤∆H
实
≤∆H
大
即所选空气幕各个参数满足现场应用条件
调整后空气幕断面为:S c=1.8×0.22=0.396m2(1)空气幕配套风机的选型参数为:
风机型号为K40-6№9
风机出厂叶片安装角度为26°
风机配套电机型号为Y132S-6
电机转速为980r/min
(2)空气幕布置形式
在11线上盘钻探拓展硐室中架设单空气幕运行
(3)供风器尺寸
见设计图
3.3空气幕安装硐室设计
为减少空气幕设计成本,结合现有地形特点,打算将11线上盘废弃钻探硐室拓展相应要求宽度后作为空气幕安装硐室,根据空气幕的尺寸结构安装硐室规格设计为3.0m×2.5m×2m(长×宽×高)即可满足要求。
3.4空气幕配电系统设计
空气幕的配电系统主要包括:(1)风机启动器;(2)低压电缆。
自附近电源引出至空气幕安装硐室。
4、空气幕工程的设备及材料
由于空气幕的供风器,扩散器采用自己建造,空气幕所需设备及材料为:K40-6№9一台、2mm厚铁板10m2。
