毕业设计说明书课题名称：车床法兰盘工艺规程与钻孔专用夹具三维设计学生姓名汪校明学号 ************所在学院浙江机电职业技术学院专业机械制造与自动化班级机制1113指导教师方刚强起讫时间：2014 年 3 月25 日～2014 年 5 月16 日课题名称车床法兰盘工艺规程与钻孔专用夹具三维设计摘要我的毕业设计的课题是车床法兰盘工艺规程及专用夹具的三维设计，主要内容如下：首先，对零件进行分析，主要是零件作用的分析和工艺分析，通过零件分析可以了解零件的基本情况，而工艺分析可以知道零件的加工表面和加工要求。
根据零件图提出的加工要求，确定毛坯的制造形式和尺寸的确定。
第二步，进行基面的选择，确定加工过程中的粗基准和精基准。
根据选好的基准，制订工艺路线，通常制订两种以上的工艺路线，通过工艺方案的比较与分析，再选择可以使零件的几何形状、尺寸精度及位置精度等技术要求得到合理的保证的一种工序。
第三步，根据已经选定的工序路线，确定每一步的切削用量及基本工时，并选择合适的机床和刀具。
对于粗加工，还要校核机床功率。
最后，设计第三道工序—钻法兰盘孔的夹具。
先提出设计问题，再进行分析，用pore软件进行设计三维实体，然后把设计的过程整理为说明书。
关键词：机械设计；加工工艺；夹具设计；Pro/E Wildfire目录摘要 (I)第1章绪论 (1)1.1 引言 (1)1.2 主要机械结构分析 (2)1.3 切削力及夹紧力计算 (2)1.4 定位误差分析 (4)1.5 夹具设计及操作的简要说明 (4)第2章结构设计 (5)2.1 设置工作目录 (5)2.1.1新建文件夹 (5)2.1.2设置工作目录 (5)2.2 法兰盘夹具的造型设计 (5)2.2.1新建零件 (5)2.2.2创建底座结构 (5)2.2.3 拉伸造型操作1 (7)2.2.4 拉伸造型操作2 (8)2.2.5 拉伸造型操作3 (9)2.2.5 拉伸造型操作4 (10)2.2.6 拉伸造型操作5 (11)2.2.7 拉伸造型操作6 (13)2.2.8 拉伸造型操作7 (15)3.1建立圆角 (16)3.1.1 建立圆角操作1 (16)3.1.2 建立圆角操作2 (17)4.1创建孔 (18)4.1.1 创建孔操作1 (18)4.1.2 创建孔操作2 (19)4.1.3 创建孔操作3 (20)4.1.4 创建孔操作4 (22)4.1.5 创建孔操作5 (23)4.1.6 创建孔操作6 (24)5.1完成法兰盘钻孔专用夹具的设计与绘图 (25)参考文献 (27)致谢 (28)第1章绪论1.1 引言Pro/E是美国PTC公司于1989年推出的三维CAD/CAM系统，历经多年的发展与推广，已成为当今世界上最流行的高端CAD/CAM软件，其全新的设计理念已成为CAD领域的新标准。
粗车端面，保持尺寸粗车外圆，保持尺寸
粗车端面，保持粗车外圆
钻孔18锥柄麻花钻
扩孔19.7锥柄扩孔钻
粗绞孔20钢锥柄机用铰刀精绞孔20钢锥柄机用铰刀
粗车端面，保持尺寸
粗车外圆，
粗车端面，保持尺寸粗车端面，保持尺寸粗车外圆
半精车端面，保持尺寸半精车端面，保持尺寸半精车端面，保持尺寸半精车端面，保持尺寸半精车外圆
半精车外圆
半精车外圆
精车端面，保持尺寸精车端面，保持尺寸
粗铣平面，保持尺寸粗铣平面，保持尺寸
保证尺寸精铣平面，保持尺寸
钻孔8.4锥柄麻花钻头绞孔9锥柄机用铰刀
钻孔4锥柄麻花钻头钻孔 5.8锥柄麻花钻头绞孔6锥柄机用铰刀
面、、磨外圆
磨外圆
24。

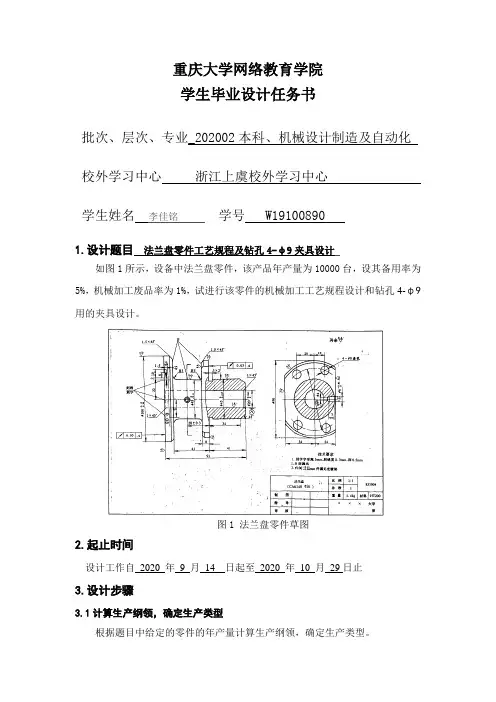

重庆大学网络教育学院学生毕业设计任务书批次、层次、专业_202002本科、机械设计制造及自动化校外学习中心浙江上虞校外学习中心学生姓名李佳铭学号 W191008901.设计题目法兰盘零件工艺规程及钻孔4-φ9夹具设计如图1所示，设备中法兰盘零件，该产品年产量为10000台，设其备用率为5%，机械加工废品率为1%，试进行该零件的机械加工工艺规程设计和钻孔4-φ9用的夹具设计。
图1 法兰盘零件草图2.起止时间设计工作自2020 年9 月14 日起至2020 年10 月29日止3.设计步骤3.1计算生产纲领，确定生产类型根据题目中给定的零件的年产量计算生产纲领，确定生产类型。
3.2零件的分析（1）熟悉零件图结构，绘制CAD图样及三维结构建模。
（2）分析零件图上各项技术要求，确定主要加工表面。
（3）加工表面的尺寸精度和形状精度。
（4）主要加工表面间的相互位置精度。
（5）加工表面粗糙度及其它方面的表面质量要求。
（6）热处理要求及其它要求。
3.3选择毛坯（1）根据零件用途确定毛坯类型。
（2）根据生产批量确定毛坯制造方法。
（3）根据手册查定表面加工余量及余量公差。
3.4工艺规程设计（1）定位基准的选择（包括粗、精基准的选择）（2）零件表面加工方法的选择（3）制定工艺路线（4）确定机械加工余量及毛坯尺寸，设计毛坯——零件综合图（5）工序设计①选择加工设备与工艺装备选择机床,选择夹具,选择刀具,选择量具②工序尺寸的确定及计算（6）选择切削用量、确定时间定额（7）填写机械加工工艺规程卡片和机械加工工序卡片。
3.5机床夹具设计（1）拟定夹具的结构方案①确定夹具的类型②确定工件的定位方案③确定工件的夹紧形式④确定刀具的导向方式或对刀装置⑤确定其它机械，如分度、装卸用的辅助装置等。
⑥夹具体的结构类型的设计（2）夹具总图设计（3）夹紧力的计算及夹具精度的校核（4）绘制夹具零件图样3.6编写设计说明书设计说明书内容如下：（1）目录（2）设计任务书。

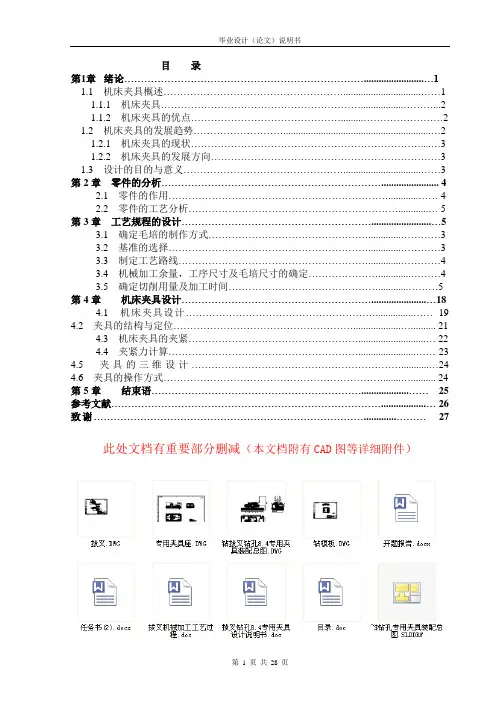

目录第1章绪论 (1)1.1 机床夹具概述 (1)1.1.1 机床夹具 (2)1.1.2 机床夹具的优点 (2)1.2 机床夹具的发展趋势 (2)1.2.1 机床夹具的现状 (3)1.2.2 机床夹具的发展方向 (3)1.3 设计的目的与意义 (3)第2章零件的分析 (4)2.1 零件的作用 (4)2.2 零件的工艺分析 (5)第3章工艺规程的设计 (5)3.1 确定毛培的制作方式 (3)3.2 基准的选择 (3)3.3 制定工艺路线 (4)3.4 机械加工余量，工序尺寸及毛培尺寸的确定 (4)3.5 确定切削用量及加工时间 (5)第4章机床夹具设计 (18)4.1 机床夹具设计 (19)4.2 夹具的结构与定位 (21)4.3 机床夹具的夹紧 (22)4.4 夹紧力计算 (23)4.5 夹具的三维设计 (24)4.6 夹具的操作方式 (24)第5章结束语 (25)参考文献 (26)致谢 (27)此处文档有重要部分删减（本文档附有CAD图等详细附件）摘要夹具的组成组成主要是定位元件、夹紧装置、对刀引导元件、分度装置（可以使工件在一次安装中能完成数个工位的加工，比如回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成。
从功能上而言夹具用来加固加工对象保证工件有正确的位置的工装装备。
一般加工工件之前，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好、夹牢。
本次设计的拨叉零件工序较多，涉及到镗孔、钻孔、铣削等各类工艺过程。
在本次夹具设计过程中软件主要运动了Solidworks软件和常见的CAD对夹具进行设计，通过三维造型完成主要钻孔工序的加工任务。
三维软件的应用提高了设计的准确性和设计的精确度，如果是对外的展示那么他的效果就更加直接了。
夹具的应用主要是为了适应大批量生产，本次设计也是在这样的加工要求下进行设计的，钻床夹具又称钻模通过钻套，引导刀具进行加工可准确地确定刀具与工件之间的相对位置。
法兰盘工艺设计说明书摘要：现代机械加工行业发生着深刻的结构性变化工艺工装的设计与改良已成为相关企业生存和发展的必要条件。
动力装置行业作为一个传统而富有活力的行业，近十几年取得了突飞猛进的发展。
在新经济时代，这一行业呈现了新的发展趋势，由此对其动力装置的质量、性能产生了新的变化。
输出轴作为动力装置的主要零件，工艺工装的设计与改良直接影响着其质量与性能。
关键词：工艺分析工艺规程设计夹具设计引言制造业的历史可追溯到几百万年前的旧石器时代。
猿进化成人的一个重要的标志就是工具的制造。
可见，工具的制造对人类的影响是极其巨大的。
从某种程度上说，工具的先进水平决定着生产力的高低。
社会的发展与变革，是伴随着劳动工具的发展与变革。
制造业是任何一个发达国家的基础工业，是一个国家综合国力的重要体现。
而在制造业中，夹具工业又是制造业的基础，得到了各个国家的高度重视。
尤其在今天以知识为驱动的全球化经济浪潮中，由于激烈的市场竞争，夹具工业的内涵、深度和广度都发生着深刻的变化，各种新的夹具设计、制造加工方法不断出现，推动着我们的社会不断的向前发展。
夹具工业是现代工业的基础。
它的技术水平在很大程度上决定了产品的质量和市场的竞争力。
随着我国加入“WTO”步伐的日益加快。
“入世”将对我国夹具工业产生重大而深远的影响，经济全球化的趋势日益明显，同时世界众多知名公司不断进行结构调整，国内市场的国际性进一步显现，该行业的将经受更大的冲击，竞争也会更加剧烈。
在如此严峻的行业背景下，我国的技术人员经过不断的改革和创新使得我国的模具水平有了较大的提高，大型、复杂、精密、高效和长寿命的夹具又上了新台阶。
夹具是每个机制制造方面目前普遍用的，它可以大批量生产，节省人力物资，效率相对高，操作方便，结构合理，它的成本低廉，适合广大人群所承受的能力。
目录序言1、计算生产纲领，确定生产类型2、零件图分析1.1零件的作用1.2零件的材料及其力学性能1.3零件的结构工艺分析3、毛坯分析2.1毛坯的选择2.2毛坯图的设计4、工艺路线拟定3.1定位基准的选择3.2加工方法的确定5、加工顺序的安排4.1工序的安排4.2工序划分的确定4.3热处理工序的安排4.4拟定加工工艺路线4.5加工路线的确定4.6加工设备的选择4.7刀具的选择6、工艺设计5.1加工余量，工序尺寸，及其公差的确定5.2专用夹具的选用7、零件加工工时定额与经济技术分析6.1工时定额的计算与说明6.2经济技术指标的计算与说明8、分析讨论9、参考文献附件一、零件图二、机械加工工艺过程卡三、机械加工工序卡四、零件检验卡序言机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业之后进行的。

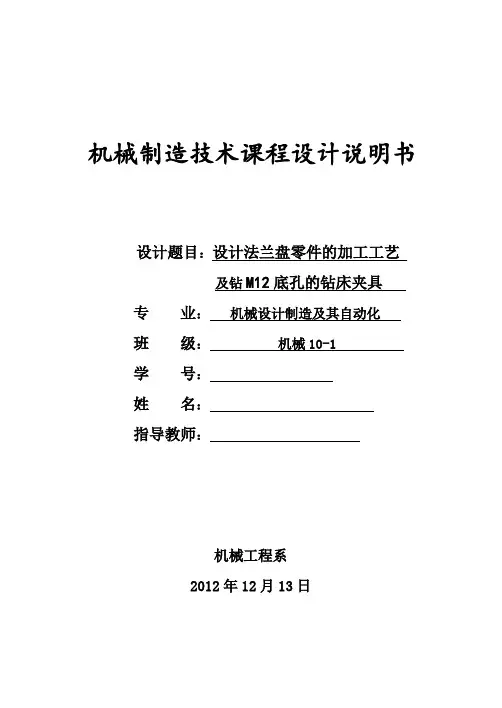

机械制造技术课程设计说明书设计题目：设计法兰盘零件的加工工艺及钻M12底孔的钻床夹具专业：机械设计制造及其自动化班级：机械10-1学号：姓名：指导教师：机械工程系2012年12月13日摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
法兰盘的加工工艺规程及其夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词：工艺、工序、切削用量、夹紧、定位、误差。
全套图纸，加153893706目录一、序言 (1)1.1 夹具的现状及生产对其提出新的要求 (1)1.2 现代夹具的发展方向 (2)二、零件的分析 (4)2.1零件的作用 (4)2.2零件的工艺分析 (4)三、工艺规程设计 (5)3.1 确定毛坯的制造形式 (5)3.2 基面的选择 (5)3.3 制定工艺路线 (6)3.4 机械加工余量，工序尺寸及毛坯尺寸的确定 (9)3.5 确定切削用量及基本尺寸 (10)四、夹具设计 (23)4.1问题的提出 (23)4.2定位基准的选择 (23)4.3切削力及夹紧力计算 (24)4.4定位误差分析 (24)4.5夹具设计及操作简要说明 (25)总结 (28)致谢 (29)参考文献 (30)一、序言夹具最早出现在1787年，至今经历了三个发展阶段。
第一阶段表现为夹具与人的结合。
在工业发展初期。
机械制造的精度较低，机械产品工件的制造质量主要依赖劳动者个人的经验和手艺，而夹具仅仅作为加工工艺过程中的一种辅助工具；第二阶段是随着机床、汽车、飞机等制造业的发展，夹具的门类才逐步发展齐全。
机械制造教研室机械加工工序卡产品型号零件名称零件号FL-04法兰盘工序名称铸造毛坯时效处理工序号10技检要求检验是否符合该工序尺寸基准面外圆材料同时加工零件数设备牌号硬度名称型号HT200 220HBS 1夹具定额代号名称单件时间（分）每班次数每台件数工人等级工步号工步内容走刀长度(毫米）走刀次数切削深度(毫米）切削速度（米/秒）主轴转速（转/分）进给量（毫米/转）机动时间（分）辅助时间（分）刀具辅具量具名称规格数量名称规格数量名称规格10 铸件，时效处理拟制日期审核日期批准日期共 20 页第 1 页机械制造教研室机械加工工序卡产品型号零件名称零件号FL-04法兰盘831004工序名称粗车φ100mm柱体左端面、外圆，粗车B面工序号10技检要求检验是否符合该工序尺寸基准面外圆材料同时加工零件数设备牌号硬度名称型号HT200 220HBS 1 车床CA6140夹具定额代号名称单件时间（分）每班次数每台件数工人等级KAPAN 三爪卡盘 1 1 A工步号工步内容走刀长度(毫米）走刀次数切削深度(毫米）切削速度（米/秒）主轴转速（转/分）进给量（毫米/转）机动时间（分）辅助时间（分）刀具辅具量具名称规格数量名称规格数量名称规格20 粗车∅100柱体左端面94 1 2 100 480 0.9 0.098 0.8 09号90°偏头车刀1 三爪卡盘 1 游标卡尺30 粗车∅100mm外圆柱面10 1 2 150 480 0.9 0.1 0.5 09号90°偏头车刀1 三爪卡盘 1游标卡尺40 粗车B面 1 2 133 400 0.9 0.83 0.5 09号90°偏头车刀1 三爪卡盘 1游标卡尺50 粗车∅90外圆面 2 2 150 480 0.9 0.87 0.5 09号90°偏头车刀1 三爪卡盘 1游标卡尺机械制造教研室机械加工工序卡产品型号零件名称零件号FL-04法兰盘831004工序名称钻中心孔φ18，扩孔φ19.8，粗铰中心孔φ19.94，精铰中心孔φ20mm 工序号 3技检要求检验是否符合该工序尺寸基准面外圆材料同时加工零件数设备牌号硬度名称型号HT200 220HBS 1 钻床Z525摇臂钻床夹具定额代号名称单件时间（分）每班次数每台件数工人等级KAPAN 三爪卡盘 1 1 A工步号工步内容走刀长度(毫米）走刀次数切削深度(毫米）切削速度（米/秒）主轴转速（转/分）进给量（毫米/转）机动时间（分）辅助时间（分）刀具辅具量具名称规格数量名称规格数量名称规格60 钻孔保证尺寸∅18mm 91 1 2 31.4 555 0.3 0.098 0.8 高速钢直柄麻花钻∅181 三爪卡盘 1 游标卡尺70 扩孔保证尺寸∅19.8mm 91 1 2 17.4 275 0.3 0.1 0.5 高速钢直柄麻花钻∅19.81 三爪卡盘 1游标卡尺80 粗铰孔保证尺寸∅19.94mm 91 1 2 16.7 2750.5 0.83 0.5锥柄机铰刀1 三爪卡盘 1游标卡尺90 精铰孔保证尺寸∅20 91 1 2 17.2 2750.5 0.87 0.5 锥柄机铰刀∅20 1三爪卡盘 1 游标卡尺拟制日期审核日期批准日期共 20 页第 3 页机械制造教研室机械加工工序卡产品型号零件名称零件号FL-04法兰盘831004工序名称粗车右φ45mm右端面、外圆，φ90mm外圆及右端面工序号 3技检要求检验是否符合该工序尺寸基准面外圆材料同时加工零件数设备牌号硬度名称型号HT200 220HBS 1 车床CA6140夹具定额代号名称单件时间（分）每班次数每台件数工人等级KAPAN 三爪卡盘 1 1 A工步号工步内容走刀长度(毫米）走刀次数切削深度(毫米）切削速度（米/秒）主轴转速（转/分）进给量（毫米/转）机动时间（分）辅助时间（分）刀具辅具量具名称规格数量名称规格数量名称规格100 粗车∅45mm端面94 1 27.4 94 600 1.2 0.098 0.8 09号90°偏头车刀1 三爪卡盘 1 游标卡尺110 粗车∅45mm外圆至∅46.2mm 10 1 4.4 117.75 750 2.2 0.1 0.5 09号90°偏头车刀1 三爪卡盘 1游标卡尺120 粗车∅90mm右端面 1 1.2 135 480 1.2 0.83 0.5 09号90°偏头车刀1 三爪卡盘 1游标卡尺拟制日期审核日期批准日期共 20 页第 4 页机械制造教研室机 械 加 工 工 序 卡产品型号零件名称零件号FL-04法兰盘831004工序名称半精车φ100左端面、外圆,半精车B 面并倒角C1.5,半精车φ90外圆,φ20左侧倒角C1 工序号 3技检要求 检验是否符合该工序尺寸基准面 外圆材料同时加工零件数设备牌号硬度名称型号HT200 220HBS 1 车床CA6140夹具定 额代号名称 单件时间（分） 每班次数 每台件数 工人等级KAPAN三爪卡盘11 A 工步号 工步内容走刀长度(毫米） 走刀次数 切削深度(毫米） 切削速度（米/秒） 主轴转速（转/分） 进给量（毫米/转） 机动时间（分） 辅助时间（分）刀具 辅具量具名称规格数量 名称规格 数量 名称规格 130 半精车∅100mm 端面 94 1 2 100 480 0.9 0.098 0.8 09号90°偏头车刀 1 三爪卡盘 1 游标卡尺 140 半精车∅100mm 外圆至∅102mm 10 1 2 150 480 0.9 0.1 0.5 09号90°偏头车刀 1 三爪卡盘 1 游标卡尺 150 半精车B 面 1 2 133 400 0.9 0.83 0.5 09号90°偏头车刀 1 三爪卡盘 1 游标卡尺 160 半精车∅90mm 外圆∅92mm 2 2 150 480 0.9 0.87 0.5 09号90°偏头车刀1 三爪卡盘 1 游标卡尺 170 车∅100，∅90外圆倒角C1.5，∅20孔左端倒角C122150 480 0.9 0.87 0.545°成形车刀1 三爪卡盘1游标卡尺 拟制日期审核 日期批准日期共 20 页 第 5 页 机械制造教研室 机 械 加 工 工 序 卡 产品型号 零件名称 零件号 FL-04 法兰盘 831004 工序名称 半精车φ100左端面、外圆,半精车B 面并倒角C1.5,半精车φ90外圆,φ20左侧倒角C1 工序号 3 技检要求 检验是否符合该工序尺寸 基准面 外圆 材料 同时加工零件数 设备 牌号 硬度 名称 型号 HT200 220HBS 1 车床 CA6140 夹具 定 额 代号 名称 单件时间（分） 每班次数 每台件数 工人等级 KAPAN 三爪卡盘 1 1 A 工步号工步内容 走刀长度(毫米） 走刀次数 切削深度(毫米） 切削速度（米/秒） 主轴转速（转/分） 进给量（毫米/转） 机动时间（分） 辅助时间（分） 刀具 辅具 量具 名称规格 数量 名称规格 数量 名称规格 180 半精车∅100mm 外圆至∅102mm 10 1 2 150 480 0.9 0.1 0.5 09号90°偏头车刀 1 三爪卡盘 1 游标卡尺190 半精车B 面 23 1 2 133 400 0.9 0.83 0.5 09号90°偏头车刀 1 三爪卡盘 1 游标卡尺 200 半精车∅90mm外圆∅92mm 23 2 2 150 480 0.9 0.87 0.5 09号90°偏头车刀 1 三爪卡盘 1 游标卡尺 210车∅100，∅90外圆倒角C1.5，∅20孔左端倒角C11 2 2 150 480 0.9 0.87 0.545°成形车刀 1 三爪卡盘 1 游标卡尺拟制日期审核日期 批准日期共 20 页 第 6 页机械制造教研室机械加工工序卡产品型号零件名称零件号FL-04法兰盘831004工序名称半精车右φ45mm外圆及右端面，倒角C7，半精车φ90mm右侧面，切槽3×2，车φ20mm孔右端倒角C1 工序号 3技检要求检验是否符合该工序尺寸基准面外圆材料同时加工零件数设备牌号硬度名称型号HT200 220HBS 1 车床CA6140夹具定额代号名称单件时间（分）每班次数每台件数工人等级KAPAN 三爪卡盘 1 1 A工步号工步内容走刀长度(毫米）走刀次数切削深度(毫米）切削速度（米/秒）主轴转速（转/分）进给量（毫米/转）机动时间（分）辅助时间（分）刀具辅具量具名称规格数量名称规格数量名称规格270 精车∅100mm端面94 1 2 100 480 0.9 0.098 0.8 09号90°偏头车刀1 三爪卡盘 1 游标卡尺280 精车∅100mm外圆至∅100mm 10 1 2 150 480 0.9 0.1 0.5 09号90°偏头车刀1 三爪卡盘 1游标卡尺290 精车B面保证尺寸∅45mm 28 1 2 133 400 0.9 0.83 0.5 09号90°偏头车刀1 三爪卡盘 1游标卡尺300 车过渡圆角R5 2 2 2 150 750 0.9 0.87 0.5 R5圆角车刀1 三爪卡盘 1游标卡尺拟制日期审核日期批准日期共 20 页第 8 页机械制造教研室机械加工工序卡产品型号零件名称零件号FL-04法兰盘831004工序名称钻中心孔φ18，扩孔φ19.8，粗铰中心孔φ19.94，精铰中心孔φ20mm 工序号 3技检要求检验是否符合该工序尺寸基准面外圆材料同时加工零件数设备牌号硬度名称型号HT200 220HBS 1 钻床Z525摇臂钻床夹具定额代号名称单件时间（分）每班次数每台件数工人等级KAPAN 三爪卡盘 1 1 A工步号工步内容走刀长度(毫米）走刀次数切削深度(毫米）切削速度（米/秒）主轴转速（转/分）进给量（毫米/转）机动时间（分）辅助时间（分）刀具辅具量具名称规格数量名称规格数量名称规格350 钻孔保证尺寸∅18mm 91 1 2 31.4 555 0.3 0.098 0.8 高速钢直柄麻花钻∅181 三爪卡盘 1 游标卡尺360 扩孔保证尺寸∅19.8mm 91 1 2 17.4 275 0.3 0.1 0.5 高速钢直柄麻花钻∅19.81 三爪卡盘 1游标卡尺370 粗铰孔保证尺寸∅19.94mm 91 1 2 16.7 2750.5 0.83 0.5锥柄机铰刀1 三爪卡盘 1游标卡尺380 精铰孔保证尺寸∅20 91 1 2 17.2 2750.5 0.87 0.5 锥柄机铰刀∅20 1三爪卡盘 1 游标卡尺拟制日期审核日期批准日期共 20 页第 10 页机械制造教研室机械加工工序卡产品型号零件名称零件号FL-04法兰盘831004工序名称半精车φ100左端面、外圆,半精车B面并倒角C1.5,半精车φ90外圆,φ20左侧倒角C1 工序号 3技检要求检验是否符合该工序尺寸基准面外圆材料同时加工零件数设备牌号硬度名称型号HT200 220HBS 1 车床CA6140夹具定额代号名称单件时间（分）每班次数每台件数工人等级KAPAN 三爪卡盘 1 1 A工步号工步内容走刀长度(毫米）走刀次数切削深度(毫米）切削速度（米/秒）主轴转速（转/分）进给量（毫米/转）机动时间（分）辅助时间（分）刀具辅具量具名称规格数量名称规格数量名称规格420 半精车∅100mm端面94 1 2 100 480 0.9 0.098 0.8 09号90°偏头车刀1 三爪卡盘 1 游标卡尺430 半精车∅100mm外圆至∅102mm 10 1 2 150 480 0.9 0.1 0.5 09号90°偏头车刀1 三爪卡盘 1游标卡尺440 半精车B面 1 2 133 400 0.9 0.83 0.5 09号90°偏头车刀1 三爪卡盘 1游标卡尺450 半精车∅90mm外圆∅92mm 2 2 150 480 0.9 0.87 0.5 09号90°偏头车刀1 三爪卡盘 1游标卡尺460车∅100，∅90外圆倒角C1.5，∅20孔左端倒角C1 2 2 150 480 0.9 0.87 0.545°成形车刀1 三爪卡盘 1游标卡尺拟制日期审核日期批准日期共 20 页第 12 页机械制造教研室机械加工工序卡产品型号零件名称零件号FL-04法兰盘831004工序名称钻4Xφ9mm透孔工序号 3技检要求检验是否符合该工序尺寸基准面外圆材料同时加工零件数设备牌号硬度名称型号HT200 220HBS 1 铣床X63夹具定额代号名称单件时间（分）每班次数每台件数工人等级KAPAN 铣床夹具 1 1 A工步号工步内容走刀长度(毫米）走刀次数切削深度(毫米）切削速度（米/秒）主轴转速（转/分）进给量（毫米/转）机动时间（分）辅助时间（分）刀具辅具量具名称规格数量名称规格数量名称规格550 钻孔保证尺寸∅4mm 94 1 2 100 200 0.9 0.098 0.8 高速钢直柄麻花钻∅81 钻床夹具 1 游标卡尺560 扩孔保证尺寸∅6mm 10 1 2 150 200 0.9 0.1 0.5 高速钢直柄扩孔钻∅8.41钻床夹具1游标卡尺拟制日期审核日期批准日期共 20 页第 16 页机械制造教研室机械加工工序卡产品型号零件名称零件号FL-04法兰盘831004工序名称钻φ4mm孔，扩、铰φ6mm孔工序号 3技检要求检验是否符合该工序尺寸基准面外圆材料同时加工零件数设备牌号硬度名称型号HT200 220HBS 1 铣床X63夹具定额代号名称单件时间（分）每班次数每台件数工人等级KAPAN 铣床夹具 1 1 A工步号工步内容走刀长度(毫米）走刀次数切削深度(毫米）切削速度（米/秒）主轴转速（转/分）进给量（毫米/转）机动时间（分）辅助时间（分）刀具辅具量具名称规格数量名称规格数量名称规格570 钻4X∅9mm孔保证尺寸∅8mm 94 1 2 100 200 0.9 0.098 0.8 高速钢直柄麻花钻∅81 钻床夹具 1 游标卡尺580 扩4X∅9mm孔保证尺寸∅8.4mm 10 1 2 150 200 0.9 0.1 0.5 高速钢直柄扩孔钻∅8.41钻床夹具1游标卡尺590 铰4X∅9mm孔保证尺寸∅9mm 28 1 2 133 290 0.9 0.83 0.5 锥柄机铰刀∅91钻床夹具1游标卡尺拟制日期审核日期批准日期共 20 页第 17 页。
机械制造技术课程设计说明书文档有重要部分删减需要原文档及配套CAD图纸，三维建模图，工艺卡工序卡等联系QQ：1029510050设计题目：轴法兰盘(5-4)的加工工艺及钻绞3-Φ9孔的钻床夹具专业：机械设计制造及自动化班级：机械09-3学号： 0930060303姓名：王存珠指导教师：张学伟机械工程系2012年12月14日目录序言 (1)一、零件的分析 (2)1.1 零件的作用 (2)1.2 零件的工艺分析 (2)二、工艺规程设计 (3)2.1 确定毛坯的制造形式 (3)2.2 基面的选择 (3)2.3 制订工艺路线 (4)2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 (5)2.5 确定切削用量及基本工时 (6)三夹具设计 (12)3.1 问题的提出 (12)3.2 定位基准的选择 (12)3.3 切削力及夹紧力计算 (12)3.4 定位误差分析 (13)3.5 夹具设计及操作的简要说明 (14)总结 (17)参考文献 (19)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。
机械制造业的产品既可以直接供人们使用，也可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。
我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。
从某中意义上讲，机械制造水平的高低是衡量一个国家国民经济综合实力和科学技术水平的重要指标。
法兰盘的加工工艺规程及其钻的夹具设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。
正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，并设计出专用夹具，保证零件的加工质量。
本次设计也要培养自己的自学与创新能力。
因此本次设计综合性和实践性强、涉及知识面广。
所以在设计中既要注意基本概念、基本理论，又要注意生产实践的需要，只有将各种理论与生产实践相结合，才能很好的完成本次设计。
本次设计水平有限，其中难免有缺点错误，敬请老师们批评指正。
一、零件的分析1.1零件的作用题目所给的零件是法兰盘，其为盘类零件，用于卧式车床上。
车床的变速箱固定在主轴箱上，靠该法兰盘定心。
法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。
1.2 零件的工艺分析法兰盘共有两组加工表面，它们之间有一定的位置要求。
现分述如下：1．以Φ72为中心的加工表面这一组加工表面包括：Φ36及其倒角以及与其垂直的端面，Φ62表面，两个2x0.5槽，7.5宽槽。
2．以A面为基准的加工表面文档有重要部分删减需要原文档及配套CAD图纸，三维建模图，工艺卡工序卡等联系QQ：1029510050二、工艺规程设计2.1 确定毛坯的制造形式材料为35钢。
考虑到法兰主要承受静压力，因此选用锻件。
2.2 基面的选择粗基准选择应当满足以下要求：（1）粗基准的选择应以加工表面为粗基准。
目的是为了保证加工面与不加工面的相互位置关系精度。
如果工件上表面上有好几个不需加工的表面，则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。
以求壁厚均匀、外形对称、少装夹等。
（2）选择加工余量要求均匀的重要表面作为粗基准。
例如：机床床身导轨面是其余量要求均匀的重要表面。
因而在加工时选择导轨面作为粗基准，加工床身的底面，再以底面作为精基准加工导轨面。
这样就能保证均匀地去掉较少的余量，使表层保留而细致的组织，以增加耐磨性。
（3）应选择加工余量最小的表面作为粗基准。
这样可以保证该面有足够的加工余量。
（4）应尽可能选择平整、光洁、面积足够大的表面作为粗基准，以保证定位准确夹紧可靠。
有浇口、冒口、飞边、毛刺的表面不宜选作粗基准，必要时需经初加工。
（5）粗基准应避免重复使用，因为粗基准的表面大多数是粗糙不规则的。
多次使用难以保证表面间的位置精度。
基准的选择是工艺规程设计中的重要工作之一，他对零件的生产是非常重要的。
先选取φ40外圆为定位基准。
精基准的选择应满足以下原则：（1）“基准重合”原则应尽量选择加工表面的设计基准为定位基准，避免基准不重合引起的误差。
（2）“基准统一”原则尽可能在多数工序中采用同一组精基准定位，以保证各表面的位置精度，避免因基准变换产生的误差，简化夹具设计与制造。
（3）“自为基准”原则某些精加工和光整加工工序要求加工余量小而均匀，应选择该加工表面本身为精基准，该表面与其他表面之间的位置精度由先行工序保证。
“互为基准”原则当两个表面相互位置精度及自身尺寸、（4）形状精度都要求较高时，可采用“互为基准”方法，反复加工。
（5）所选的精基准应能保证定位准确、夹紧可靠、夹具简单、操作方便。
以错误！未找到引用源。
内孔为定位精基准，加工其它表面及孔。
主要考虑精基准重合的问题，当设计基准与工序基准不重合的时候，应该进行尺寸换算，这在以后还要进行专门的计算，在此不再重复。
2.3 制订工艺路线制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到保证。
在生产纲领已确定为大批生产的条件下，可以考虑采用万能性机床配以专用夹具，并尽量使工序集中来提高生产率。
除此以外，还应当考虑经济效果，以便使生产成本尽量下降。
2.4 机械加工余量、工序尺寸及毛坯尺寸的确定“法兰盘”零件材料为35钢，硬度为170-240HBS，毛坯的重量为2.5kg,生产类型为大批生产，采用锻件。
根据上述原始资料及加工工艺，分别确定个加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1．外圆表面（Φ120，Φ62，Φ55）外圆Φ120和Φ62，表面粗糙度要求1.6µm,公差等级为 6级，查）采用车《机械加工技术手册》（以下简称《手册》）表3-9（P87床加文档有重要部分删减需要原文档及配套CAD图纸，三维建模图，工艺卡工序卡等联系QQ ：1029510050。
2.5确定切削用量及基本工时工序1：锻造工序2：退火处理工序3：铣左端面1. 选择刀具刀具选取不重磨损硬质合金套式面铣刀，刀片采用YG8, mm a p 5.1=，mm d 600=，min /125m v =，4=z 。
2. 决定铣削用量1）决定铣削深度因为加工余量不大，一次加工完成mm a p 5.1=2）决定每次进给量及切削速度根据X51型铣床说明书，其功率为为7.5kw ，中等系统刚度。
文档有重要部分删减需要原文档及配套CAD 图纸，三维建模图，工艺卡工序卡等联系QQ ：1029510050当w n ＝750r/min 时r mm zn f f w z m /60075042.0=⨯⨯==按机床标准选取r mm f m /600=3）计算工时切削工时：mm l 50=，mm l 91=，mm l 32=，则机动工时为 min 44.02.0750395421=++=++=x f n l l l t w m工序4：铣右端面1. 选择刀具刀具选取不重磨损硬质合金套式面铣刀，刀片采用YG8, mm a p 5.1=，0120d mm =，min /125m v =，4=z 。
