工程图学第6章零件图

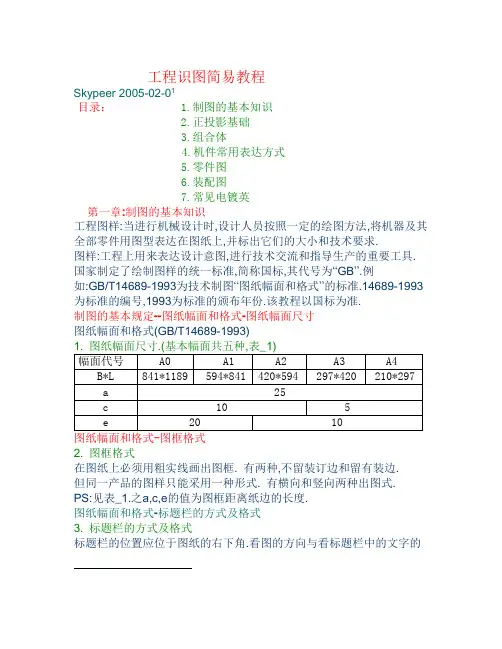

工程识图简易教程Skypeer 2005-02-01目录： 1.制图的基本知识2.正投影基础3.组合体4.机件常用表达方式5.零件图6.装配图7.常见电镀英第一章:制图的基本知识工程图样:当进行机械设计时,设计人员按照一定的绘图方法,将机器及其全部零件用图型表达在图纸上,并标出它们的大小和技术要求.图样:工程上用来表达设计意图,进行技术交流和指导生产的重要工具.国家制定了绘制图样的统一标准,简称国标,其代号为“GB”.例如:GB/T14689-1993为技术制图“图纸幅面和格式”的标准.14689-1993为标准的编号,1993为标准的颁布年份.该教程以国标为准.制图的基本规定--图纸幅面和格式-图纸幅面尺寸图纸幅面和格式(GB/T14689-1993)2. 图框格式在图纸上必须用粗实线画出图框. 有两种,不留装订边和留有装边.但同一产品的图样只能采用一种形式. 有横向和竖向两种出图式.PS:见表_1.之a,c,e的值为图框距离纸边的长度.图纸幅面和格式-标题栏的方式及格式3. 标题栏的方式及格式标题栏的位置应位于图纸的右下角.看图的方向与看标题栏中的文字的书写方向一致.制图的基本规定--比例比例(GB/T14690-1993)图样中图形与实物相应要素的线性尺寸之比. 比例分,原值比例,放大比例,缩小比例.图形上所标注的尺寸数值必须是机件的实际尺寸.制图的基本规定—字体字体(GB/T14691-1993)图样中的字体包括数字和文字.在与英文或日文国家的公司打交道时,会大量的用到外文标示的资料.在本教程的附录将会收录常见的有关电镀的英文单词和日文单词,供参考. 制图的基本规定—图线图线(GB/T17450-1998)图线的宽度分为粗细两种(0.5<b<2MM),细线的宽度为b/3.图线型式及一般应用,见下页.表_2制图的基本规定—尺寸标注标注平面图形尺寸的要求:GB/T4458.4-1984一.基本规则二.尺寸组成三.尺寸的注法1.基本规则机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图精确度关. 图样中的尺寸,以毫米为单位时,不需要标注计量单位的代号或名称;否则,必须标明. 图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应加以说明机件的每一尺寸一般只标注一次,并应标注在该结构最清晰的图形上.2.尺寸组成一个完整的尺寸由尺寸数字,尺寸线,尺寸界线组成.1.尺寸数字2.尺寸线3.尺界3.尺寸的注法线性尺寸:尺寸线必须与所标注的线段平行.尺寸数字,水平方向注写在尺寸线上方,字头朝上;垂直方向注写在尺寸线左方,字头朝左;倾斜方向注写在尺寸线斜上方,字头朝上.应避免在30°范围内注写,不可避免时可引出标注.圆,圆弧,球面尺寸:标注直径尺寸时,在尺寸数字前面加符号“∮”,半径为“R”,球面尺寸则在“∮”或“R”前加“S”其它:角度尺寸,小尺寸注法,倒角.第二章:正投影法基础投影:物体在光线的照射下,会在物体背光面的地上或墙上产生该物体的影子.投影法分为:中心投影法,平行投影法.中心投影法:投影线都从投影中心出发的投影法.常用于绘制建筑物或产品的富有真实感的立体图,也叫透视图.平行投影法:若将投影中心移到无穷远处,则所有的投影线就相互平行的投影法.正投影法和斜投影法在平行投影法中,若投影线垂直于投影面,称为正投影法,所的投影为正投影.投影线也可以倾斜于投影面,称为斜投影法,所的投影称为斜投影.工程图样主要使用正投影法,斜投影法主要用于绘制有立体感的图形.正投影的基本投影特性点在任何情况下的投影都是点.直线和平面与投影面之间的位置关系有:平行,垂斜. 当直线(平面)与投影面平行时,投影反映为实长(形);垂直时为积聚点(线);倾斜时为缩小的类似形.国家标准规定所有机械图样一律采用正投影法绘制.三视图的形成及其投影规律之一视图:按照<<机械制图>>国家标准,把物体放在观察者和投影面之间,将物体向投影面投影所得的图形.三视图:将物体朝几个方向进行投影,完整表达物体上下,左右,前后各部分的形状和大小.常用的方法是将物体朝3个方向投影得到3个投影视图,简称三视图.三视图的形成及其投影规律之二三视图的形成:3个互相垂直的投影面,形成三投影面体系.正对观察者的投影面为正平面,水平放的投影面为水平面,侧立的投影面为侧平面.将机件由前向后投影所得在正平面上的视图为主视图;由上向下投影所得在水平面上的视图为俯视图;由左向右投影所得在侧平面上的视图为左视图.按国家标准展开三视图及其投影规律以正平面为基准(该面不动),水平面绕正平面与水平面交线X轴向下转90°,侧平绕正平面与侧平面的交线Z轴向右转90°,使正,水,侧平面处于同一平面上.投影规律:主,俯视图---长对正;主,左视图---高平齐;俯,左视图---宽相等.点,线,面,立体的投影参照<<正投影的基本投影特性>>第三章组合体组合体:由基本几何体经过叠加和挖切等方式组合而成的立体.组成组合体的基本形体邻接表面的相对位置有:平齐,不平齐,相切,相交.基本形体邻接表面关系的投影:当两形体的表面平齐时,其投影之间没有线隔开;不平齐时,有线隔开;相切时,切线的投影不应画出;相交时,交线的投影应画出.组合体的视图视图分析方法:形体分析法:把形状复杂的立体分解成由基本几何体构成的方法线面分析法:运用线面的投影特性,分析视图中每条图线,封闭线框与空间形体上线,面对应关系的方法.包括线形和面形的分析.形体分析识主体,线面分析攻难点读图基本原则,方法和步骤原则:各个视图联系起来读;明确视图中线框的含义.方法和步骤:1..形体分析法:分线框,找投影,明投影,识形体,定位置,想整体2..线面分析法:按线框,找投影,明投影,识面形,定位置,想整体组合体视图的尺寸注法定形尺寸:确定组合体基本体的形状及大小的尺寸定位尺寸:确定基本体简单物体上的相互位置的尺寸总体尺寸:组合体的总长,总宽,总高尺寸常见基本体的,带截交线或相贯线形体的,常见底板的组合体的尺寸的注法见附录资料.第四章:机件常用的表达方式仅用三视图表达复杂物体时,就难于将它们的内,外部形状表达清楚.<<技术制图>>(GB/T17462-1998)中规定了绘制工程图样的表达方式.本章简单介绍视图,剖视图,断面图.另将介绍第三角投影法.视图基本视图,局部视图,斜视图,旋转视图.剖视图为了使物体内部原来不可见部分变成可见,主视图虚线变成实线,可假想用剖切面剖开机件,并将处在观察者和剖切面之间的部分移去,将剩余部分向投影面投影.这样的图形为剖视图.简称剖视.全剖视图,半剖视图,局部剖视图剖切方法:单一剖,旋转剖,阶梯剖,斜剖,组合剖.断面图断面图:假想用剖切面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图,简称断面.断面图与剖视图的区别:断面图一般只画出切断面的形状,而剖视图还要切断面后可见轮廓的投影.移出断面:画在视图外部的断面图重合断面:画在视图内部的断面图第三角投影法简介国标GB4458.1—1984中规定,我国采用第一角投影法.但一些国家和地区用第三角投影法.比如我国的台湾省,日本等.本公司的客户图面大部分是采用第三角投影法. 详细见<<附录一>>第三角投影第一角第三角第五章:零件图零件图:生产和检验零件所依据的图样.零件图必须包含制造和检验零件的全部资料. 内容包括:视图:用一组图形正确,清楚,完整地表达零件的结构形状.尺寸:完整,清晰,合理地表达零件的真实大小.技术要求:用文字或符号标注零件性能和制造,检验的要求.标题栏:列出零件的名称,材料,比例,件数,图号等.第六章:张配图张配图:表达机器或部件的图样.部件张配图:表示部件的图样.总张配图:表示一台完整机器的图样.又称总图.张配图的内容:一组视图,几种尺寸,技术要求,零件序号,明细表及标题栏.看张配图的方法和步骤1．概括了解2.分析张配原理和张配关系3.分析零件看懂零件的结构形状4.分析尺寸5.由张配图坼画零件图提问时间附录一:第三角投我們可以用很多角度去看一件物件，例如正面看、由上向下望、由右望、由左望、從底向上望等等。

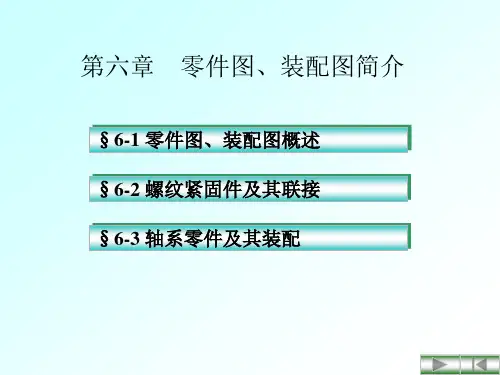

第六章零件图、装配图简介§6-1 零件图、装配图概述§6-2 螺纹紧固件及其联接§6-3 轴系零件及其装配§6-1 零件图、装配图概述一台机器或一个零件，都是由若干个零件按一定的装配关系和技术要求装配起来的。

表达机器或部件的图样，称为装配图。

表达零件的图样，称为零件图。

装配图、零件图是机械图样中两种主要的图样。

零件图表示零件的结构形状、尺寸大小和技术要求，并根据它加工制造零件；装配图表示机器或部件的装配关系、工作原理、主要零件的结构形状、技术要求等。

设计时，一般先画出装配图，再根据装配图拆绘零件图；装配时，则根据装配图把零件装配成机器或部件。

因此，零件图和装配图的关系十分密切。

千斤顶及其装配图螺旋杆及其零件图以下从几个方面对装配图和零件图的内容进行比较。

一、视图（一）装配图视图在第五章讨论过的表达物体结构形状的各种方法，如视图、剖视、断面以及局部放大图等，在表达部件的装配图中也同样适用。

另外，装配图还有一些特殊的表达方法，如沿结合面剖切、拆卸画法、假想画法、夸大画法等。

（二）零件图视图零件图选择视图时，要结合零件的工作位臵或加工位臵，选择最能反映零件形状特征的视图作为主视图，并选择好其它视图。

包括运用好各种表达方法，如视图、剖视、断面、局部放大图等，要根据零件的复杂程度和结构特征来选取。

选择视图的原则是：在完整、清晰地表达零件内外形状的前提下，尽量减少图形数量及其内所含虚线的数量，以方便画图和看图。

二、尺寸（一）装配图的尺寸标注装配图不是制造零件的直接依据，因此，装配图中不需要注出零件的全部尺寸，而只需要标出一些必要尺寸，这些尺寸按其作用的不同，大致可分为以下几类：1.性能（规格）尺寸2.装配尺寸3.安装尺寸4.总体尺寸5.其它重要尺寸（二）零件图的尺寸标注在零件图上标注尺寸，除了要符合正确、完整、清晰的要求外，在可能的范围内，还要标注得合理。

所谓合理，即标注的尺寸能满足设计和加工工艺要求，也就是使零件能在部件中很好地工作，又能使零件便于制造、测量和检修。

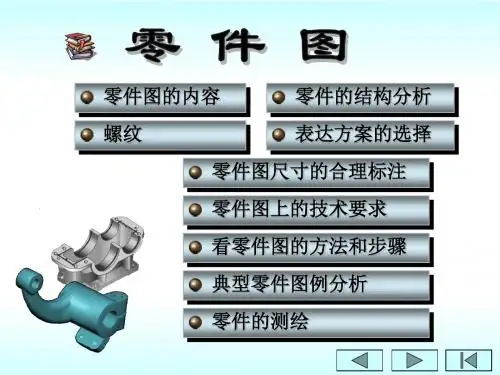

零件图的内容零件的结构分析 表达方案的选择零件图尺寸的合理标注零件图上的技术要求典型零件图例分析看零件图的方法和步骤螺纹 零件的测绘零表达零件的图样称为零件图。

它是制造和检验零件的依据。

件图零件图的内容1．图形用一组视图（包括视图、剖视图、断面图等），完整、清晰和简便地表达此零件的结构形状。

2．尺寸用一组尺寸，完整、清晰和合理地标注出零件的结构形状及其相互位置的大小。

3．技术要求用一些规定的符号和文字，简明地给出零件在制造、检验和使用时应达到的技术要求。

4．标题栏用标题栏填写出零件的名称、材料、图样的比例、制图人与校核人的姓名和日期等。

零件图示例零件的结构分析零件结构分析方法零件的结构分析示例常见的零件工艺结构零件结构分析方法零件的结构分析就是从设计要求和工艺要求出发，分析零件不同结构的功用。

1.从设计要求方面看，零件在机器中，可以起到支撑、容纳、传动、配合、连接、安装和定位等功用，这是决定零件主要结构的依据。

2.从工艺要求方面看，为了使零件的毛坯制造、加工、测量以及装配和调整工作能顺利、方便，应设计出圆角、起模斜度、倒角等结构，这是决定零件局部结构的依据。

3.从实用和美观方面看，不仅要求产品能使用，而且还要求经济、美观等，要从美学的角度来考虑结构形状。

零件的结构分析示例示例1减速器从动轴结构分析零件的结构分析示例示例2减速器底座结构分析铸造示意 零件上的铸造结构 倒角的画法和尺寸注法 退刀槽的画法 铸件壁厚要均匀 过渡线画法 例2过渡线画法 例1 零件上的机械加工结构常见的零件工艺结构沉孔的加工点击播放螺纹螺纹基本知识螺纹的要素螺纹的规定画法螺纹的标记螺纹是在圆柱（或圆锥）表面上的沿螺旋线有规定牙型的连续凸起（又称为牙）。

外螺纹: 在圆柱（或圆锥）外表面上的螺纹。

内螺纹: 在圆柱（或圆锥）内表面上的螺纹。

车外螺纹车内螺纹螺纹基本知识加工螺纹的方法和工具示例攻丝演示螺纹的牙顶和牙底在螺纹加工中，由于刀具的切入（或压入）构成了凸起和沟槽两部分，凸起的顶端称为螺纹的牙顶，沟槽的底部称为螺纹的牙底。

机械制图-第六章零件图一、引言本文档是机械制图第六章的学习笔记，主要内容是关于零件图的制图方法和注意事项。

在机械设计中，零件图是非常重要的一部分，它能够以图形的形式准确地表达零件的外观和尺寸，为后续加工和装配提供重要参考。

二、零件图的基本要素零件图的基本要素包括视图、尺寸标注、标线和符号标注等。

下面将分别介绍各个要素的制图方法和注意事项。

1. 视图视图是零件图的基础，它能够展示零件的外形和内部结构。

常用的视图有主视图、平面视图和剖视图等。

•主视图：主视图是零件的主要展示视图，通常选取与零件特征直接相关的视图作为主视图。

在绘制主视图时，需要考虑视图与坐标系的关系，保证视图的准确性和一致性。

•平面视图：平面视图是相对于主视图而言的。

它能够展示零件的一侧或上下面的形状和特征。

在绘制平面视图时，需要根据零件的特征选择合适的视图方向，并保持视图的正交性。

•剖视图：剖视图是零件内部结构的展示视图，它通过切割零件并展示其截面来表现零件的内部结构。

在绘制剖视图时，需要选择合适的切割方向，并使用合适的符号标注来表示切割面。

2. 尺寸标注尺寸标注是指对零件尺寸的标定和注释。

在零件图中，尺寸标注需要遵循一定的规范和规则。

•尺寸线：尺寸线是连接尺寸箭头和尺寸线标注的实线。

它应该与标注的尺寸线垂直，并与零件轮廓线保持一定的距离。

•尺寸箭头：尺寸箭头是指尺寸线两端的箭头标注，用于指示尺寸的方向。

•尺寸线标注：尺寸线标注是指标注在尺寸线上的具体尺寸数值，它通常位于尺寸线的中部。

3. 标线标线是用于标示零件的特殊特征和加工要求的线条。

常用的标线有无限线、中心线、对称线和界线等。

•无限线：无限线用于表示零件的无限延伸或无限长度。

•中心线：中心线用于表示零件的对称轴或旋转轴，并指示零件的中心线位置。

•对称线：对称线用于表示零件的对称面或对称线，并指示零件的对称性。

•界线：界线用于标示零件中不同的加工区域或加工要求。

4. 符号标注符号标注用于表示一些特殊的零件要求和加工要求，常常使用一些符号来代替文字说明。
