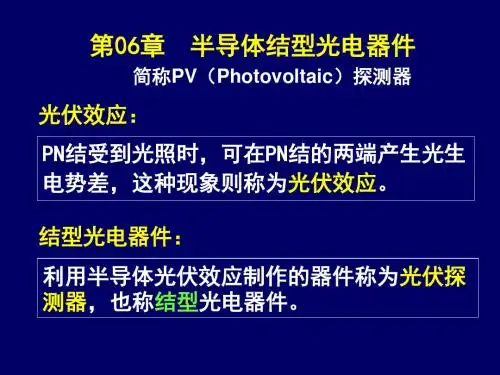

第六章 半导体光电器件

半导体光电器件设计与制造半导体光电器件是一种新型的电子元器件，它具有集成度高、能耗低、体积小、速度快等优点，在现代电子技术领域得到了越来越广泛的应用。

本文将着重探讨半导体光电器件的设计与制造。

一、半导体光电器件的设计半导体光电器件的设计是一个非常重要且复杂的过程，需要考虑多种因素，包括光电转换效率、灵敏度、响应时间、抗噪性、线性度、集成度等等。

在设计半导体光电器件时，首先需要选择合适的材料。

目前半导体光电器件所采用的材料主要包括硅、锗、砷化镓等。

不同的材料具有不同的光学特性，需要根据具体应用选择最适合的材料。

例如，在红外光谱方面，砷化镓材料比硅材料更具有优势。

其次，还需要选择合适的器件结构和工艺流程。

不同的结构和工艺流程会直接影响器件的性能，特别是在响应时间、灵敏度和抗噪性方面。

例如，在太阳能电池中，通过薄膜技术可以减小材料厚度，从而提高光电转换效率。

最后，还需要根据具体应用选择最佳的器件型号和电路结构。

不同的型号和电路结构直接影响器件的输出特性和稳定性。

二、半导体光电器件的制造半导体光电器件的制造是一个多工艺流程组成的过程。

下面我们将简要介绍半导体光电器件的制造流程。

1. 原材料准备在制造半导体光电器件之前，需要准备各种原材料，包括硅片、掺杂源、工艺材料等。

这些原材料需要具备高纯度和稳定性。

2. 刻蚀处理半导体光电器件的制造需要进行多次刻蚀处理，通过切割、挖空或覆盖等方式刻蚀出所需结构。

刻蚀处理通常采用干法和湿法两种方式。

3. 掺杂处理半导体光电器件中，掺杂处理是关键步骤之一。

通过高温熔融掺杂源，将掺杂原子注入硅片中，从而改变硅片的导电性能。

4. 结构形成半导体光电器件的结构形成是制造过程中的核心部分。

在此过程中，需要使用光刻技术和薄膜技术，将器件所需结构逐步形成。

5. 金属化处理在半导体光电器件中，金属化处理是将器件引出端与导体线之间形成电连接的过程。

6. 包封处理通过防潮、防腐、抗辐射等包封处理方法，将半导体光电器件封装成成品，以保证其在使用过程中能够稳定地工作。

半导体光电器件的原理和性能分析半导体光电器件是一种将光信号转换成电信号或将电信号转换成光信号的器件。

随着光通信、激光雷达、激光制造等技术的快速发展，半导体光电器件也得到了广泛的应用。

本文将探讨半导体光电器件的原理和性能分析。

一、半导体光电器件原理半导体光电器件是基于半导体PN结、P-i-N结和MIS结构的器件。

其中，PN结是最简单、最常见的一种结构。

PN结是由P型半导体和N型半导体组成的结构。

P型半导体中存在大量的空穴，N型半导体中存在大量的自由电子。

在PN结中，因为P型半导体和N型半导体之间的电子互相扩散，形成了空间电荷区，即耗尽层。

这个耗尽层中，不仅不存在任何载流子，而且还存在一个内建电场，使得PN结的两侧产生电势差。

当光照射PN结时，能量被光子吸收，激发载流子。

如果光的能量大于材料的能隙，那么光就能产生免费电子和空穴对。

当这些免费电子和空穴穿过PN结的耗尽层时，就会因为内建电场的作用而分别向P型半导体和N型半导体移动。

这样，就形成了电流，即光电流。

除了PN结以外，P-i-N结和MIS结也被广泛应用于半导体光电器件中。

P-i-N结是在PN结的两端分别接了一个i型半导体的结构。

这样，相比于PN结，P-i-N结中的耗尽层更宽，响应速度更慢，但掺杂浓度更小，易于制作。

MIS结是将半导体与绝缘体摆放在一起，通过反漏电流来实现光电转换。

二、半导体光电器件性能分析半导体光电器件的性能取决于产品设计、材料选择、制造工艺等多个因素。

以下是对几个最为重要的性能参数的介绍。

1. 器件灵敏度器件灵敏度是指光电转换效率，即输入的光功率和输出的电流之间的比例关系。

灵敏度越高，光电转换效率越高，器件的性能越好。

灵敏度受到电子、空穴的寿命、载流子结合率、光衰等因素的影响。

通常，半导体光电器件的灵敏度随着光波长的增加而增强，随着工作温度的上升而降低。

因此，在进行器件选择时，需要根据实际应用的光源波长和工作温度，选择灵敏度较高的器件。

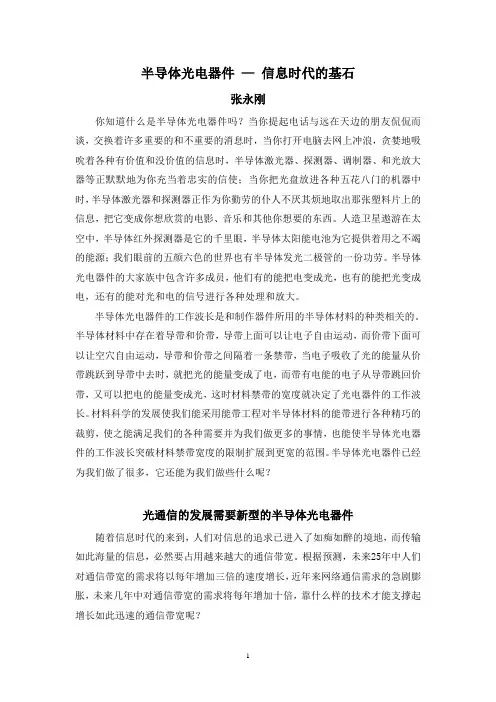

半导体光电器件—信息时代的基石张永刚你知道什么是半导体光电器件吗？当你提起电话与远在天边的朋友侃侃而谈，交换着许多重要的和不重要的消息时，当你打开电脑去网上冲浪，贪婪地吸吮着各种有价值和没价值的信息时，半导体激光器、探测器、调制器、和光放大器等正默默地为你充当着忠实的信使；当你把光盘放进各种五花八门的机器中时，半导体激光器和探测器正作为你勤劳的仆人不厌其烦地取出那张塑料片上的信息，把它变成你想欣赏的电影、音乐和其他你想要的东西。

人造卫星遨游在太空中，半导体红外探测器是它的千里眼，半导体太阳能电池为它提供着用之不竭的能源；我们眼前的五颜六色的世界也有半导体发光二极管的一份功劳。

半导体光电器件的大家族中包含许多成员，他们有的能把电变成光，也有的能把光变成电，还有的能对光和电的信号进行各种处理和放大。

半导体光电器件的工作波长是和制作器件所用的半导体材料的种类相关的。

半导体材料中存在着导带和价带，导带上面可以让电子自由运动，而价带下面可以让空穴自由运动，导带和价带之间隔着一条禁带，当电子吸收了光的能量从价带跳跃到导带中去时，就把光的能量变成了电，而带有电能的电子从导带跳回价带，又可以把电的能量变成光，这时材料禁带的宽度就决定了光电器件的工作波长。

材料科学的发展使我们能采用能带工程对半导体材料的能带进行各种精巧的裁剪，使之能满足我们的各种需要并为我们做更多的事情，也能使半导体光电器件的工作波长突破材料禁带宽度的限制扩展到更宽的范围。

半导体光电器件已经为我们做了很多，它还能为我们做些什么呢？光通信的发展需要新型的半导体光电器件随着信息时代的来到，人们对信息的追求已进入了如痴如醉的境地，而传输如此海量的信息，必然要占用越来越大的通信带宽。

根据预测，未来25年中人们对通信带宽的需求将以每年增加三倍的速度增长，近年来网络通信需求的急剧膨胀，未来几年中对通信带宽的需求将每年增加十倍，靠什么样的技术才能支撑起增长如此迅速的通信带宽呢？在有线通信方面，由于导线的传输损耗正比于传输频率及传输距离，普通双绞线(如电话线)上传输的信息的带宽仅是几十KHz,只能用来传输话音和文字信息，这样的带宽用来传输静止的图象已有捉襟见肘之感；同轴电缆(如有线电视电缆)的传输带宽可达几百MHz,这样的带宽目前对于大多数个人用户来说也许已经够用，但要支撑起包含成千上万用户的信息网络，显然也是无能为力的；众所周知，在无线通信(包括卫星通信)方面，所有带宽资源都已各有其主，因此，在未来几十年中也只有用光纤才能构筑起这样一个每天吞噬着海量信息的巨大网络大厦。

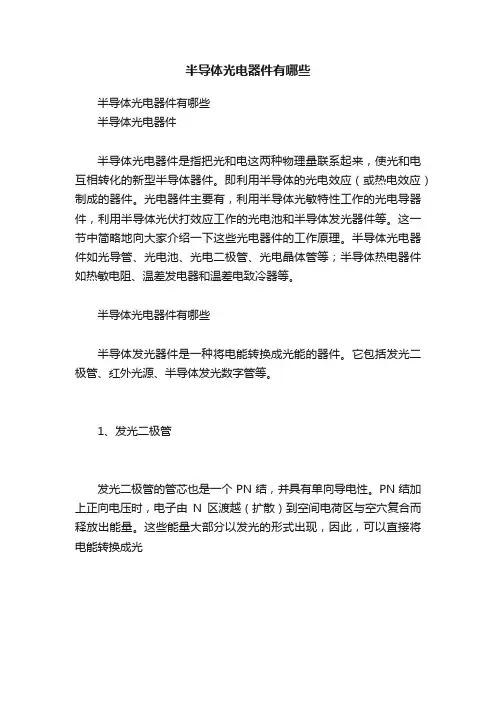

半导体光电器件有哪些
半导体光电器件有哪些
半导体光电器件
半导体光电器件是指把光和电这两种物理量联系起来，使光和电互相转化的新型半导体器件。

即利用半导体的光电效应（或热电效应）制成的器件。

光电器件主要有，利用半导体光敏特性工作的光电导器件，利用半导体光伏打效应工作的光电池和半导体发光器件等。

这一节中简略地向大家介绍一下这些光电器件的工作原理。

半导体光电器件如光导管、光电池、光电二极管、光电晶体管等；半导体热电器件如热敏电阻、温差发电器和温差电致冷器等。

半导体光电器件有哪些
半导体发光器件是一种将电能转换成光能的器件。

它包括发光二极管、红外光源、半导体发光数字管等。

1、发光二极管
发光二极管的管芯也是一个PN结，并具有单向导电性。

PN结加上正向电压时，电子由N区渡越（扩散）到空间电荷区与空穴复合而释放出能量。

这些能量大部分以发光的形式出现，因此，可以直接将电能转换成光。

半导体光电器件类别随着科技的飞速发展，半导体光电器件作为光电子技术的重要组成部分，已经在各个领域展现出了巨大的应用潜力。

本文将从半导体光电器件的基本原理、主要种类以及应用领域等方面进行介绍和分析。

一、基本原理半导体光电器件是利用半导体材料的光电效应将光信号转换为电信号或者将电信号转换为光信号的器件。

其基本原理是光子的能量被半导体材料吸收后，使得材料内的电子从价带跃迁到导带，形成电子空穴对。

通过适当的结构设计，可以将电子空穴对分离，并引导电子或空穴经过外部电路，从而产生电信号。

反之，当外部电信号通过器件时，也可以通过适当的结构将电信号转换为光信号的形式输出。

二、主要种类半导体光电器件的种类繁多，根据其工作原理和功能可以分为以下几类：1. 光电二极管：光电二极管是最简单的光电器件，其结构类似于常见的二极管。

当光照射到光电二极管上时，光子的能量被半导体材料吸收，产生电流。

光电二极管常用于光电转换、光电检测等应用中。

2. 光电导：光电导（Photocoductor）是一种能够在光照射下改变电阻的器件。

其基本原理是光照射到光电导材料上时，光子的能量被吸收，使得材料的电导率发生变化。

光电导器件广泛应用于光电传感、光电控制等领域。

3. 光电晶体管：光电晶体管是一种能够通过光照射控制电流放大的器件。

其结构类似于普通的晶体管，但在基极和发射极之间增加了一个光敏区域。

当光照射到光电晶体管的光敏区域时，光子的能量被吸收，使得光电晶体管的电流放大倍数发生变化。

光电晶体管常用于光电放大、光电开关等应用中。

4. 光电阻：光电阻是一种能够根据光照射强度改变电阻的器件。

其基本原理是光照射到光电阻材料上时，光子的能量被吸收，使得材料的电阻发生变化。

光电阻器件广泛应用于光敏电路、光敏控制等领域。

三、应用领域半导体光电器件在现代科技中的应用非常广泛，涉及到通信、传感、显示、能源等多个领域。

以下是一些典型的应用领域：1. 光通信：半导体光电器件在光纤通信中起着至关重要的作用。

半导体光电器件的设计与研究随着科技的发展，半导体光电器件已经成为了人们生活中不可或缺的一部分。

无论是网络通信、节能照明还是生物医学应用，半导体光电器件都起着重要的作用。

本文将从半导体光电器件的定义、作用、设计和研究等方面展开讨论，以期深入探究半导体光电器件发展的过程和未来的发展方向。

什么是半导体光电器件？半导体光电器件，简称光器件，是一种利用半导体材料的特殊光电性能制成的电子器件。

半导体光电器件结构简单，功能多样，包括发光二极管（LED）、激光二极管（LD）、光电二极管（PD）等等。

其中，LED和LD属于主动器件，可将电信号转换成光信号；PD则是被动器件，可将光信号转换成电信号。

半导体光电器件的作用随着人们生活水平的不断提高，对于强大的通信和节能设备的需求也日益增加。

而半导体光电器件的出现，则为这些领域提供了强有力的支持。

它们在通信中的作用主要表现在以下两个方面：一、网络通信在网络通信中，光器件主要扮演着把信息转换成光学信号、光学传输和再转换成信息信号的重要角色。

采用光电器件，可以大大提升数据传输的速度和稳定性，使网络数据传输质量更好。

同时，在长距离通信中，光器件也能够使传输距离更加远、信号衰减更少，因此广泛应用于网络通信领域。

二、节能照明在照明领域，LED光器件已经越来越多的被用于代替传统的白炽灯泡和荧光灯。

LED灯具具有体积小、寿命长、功率低、亮度高等优点，拥有极高的节能效果以及环境保护优势。

如果许多城市和家庭都采用LED灯具，那么在电力消耗方面就会产生很大的节省，同时也可以减少对环境的负面影响。

半导体光电器件的设计半导体光电器件的设计，是指通过对半导体材料和器件物理性质的研究和掌握，利用现代化的科技手段和工程技术，不断开发更加高效、功能更加完善、应用方向更加广泛的光电器件。

半导体光电器件的设计需要分为以下几个阶段：一、理论分析理论分析属于光器件设计的起点。

在进行器件设计之前，必须对器件的使用环境、设计参数、功能等进行全面的理论分析研究。

半导体光电器件半导体光电器件是现代光电子科技领域中的重要技术基础，它涉及到半导体物理、光学、材料科学等多个交叉学科的研究，是导体电子技术发展的重要里程碑。

其中既有常用之如发光二极管、光电二极管等；也有新型的光电效应半导体设备如光伏电池、LED灯等，是现代信息传输和显示技术的核心。

一、发光二极管发光二极管（LED）是一种能将电能转化为光能的半导体电子器件。

其基本物理原理是通过半导体材料中的载流子复合，使得高能级的电子能级通过向低能级跃迁时发出光子（照明）。

LED具有效率高、体积小、寿命长和光色纯度高等优点。

在照明、显示、光电转换、温度测量等领域能广泛应用。

二、光电二极管光电二极管是应用了光电效应的一种半导体器件，它能够将光能转化为电能。

它的基本物理原理是由外部光束照射到半导体材料时，使得半导体中的电子从价带跃迁到导带形成电子-空穴对，从而使得半导体中产生电流。

光电二极管的主要应用领域包括照相机、光学传感、遥控器等等。

三、光伏电池光伏电池即太阳能电池，能够将光能直接转化为电能。

它的物理原理是通过两种或者多种异质型半导体材料的PN结接触面上形成的空间电荷区，在光照条件下产生出载流子，然后由于电场的存在，使得这些载流子产生了定向运动，从而产生了光生电流。

太阳能电池在环保能源、探索外太空、无线电源供给等领域得到了广泛应用。

四、光导纤维光导纤维是一种光电材料，具有将光与电信号无损传递的特性。

其基本原理是利用全反射的过程将光信号传输过度，可实现信号无衰减传输。

在通信领域，光纤是传输速率高、传播距离远、抗干扰性强、信息丰富等优点，被广泛应用于远程信息传输领域。

总结，半导体光电器件是一类利用半导体材料的光电效应，将光和电相互转换的器件。

它们不仅在科学实验、生产生活、国防建设等多个方面发挥巨大作用，更以其高效、环保、长寿命等优点得到了广泛认可和应用。

半导体光电器件的研究与应用半导体光电器件是现代科技领域中的重要组成部分，其研究与应用涉及到多个学科领域，如物理学、电子学、光学等。

本文将从两方面来探讨半导体光电器件的研究与应用：一是光电器件的基本原理和结构；二是光电器件的应用领域和前景。

一、光电器件的基本原理和结构半导体光电器件是一类能够将光信号转换为电信号的器件。

其基本原理是利用半导体材料的特性，在光照射下产生光生载流子，再通过半导体材料的导电性，将载流子转变为电信号。

其中最经典的光电器件是光电二极管，它基于光生载流子的漂移和扩散效应实现了光信号到电信号的转换。

除了光电二极管外，还有光电导、光电发射、光电检测器等多种光电器件常见于实际应用中。

光电导是一种通过光生载流子的导电效应来实现信号传输的器件，其特点是快速响应速度和高灵敏度。

光电发射器件主要利用半导体材料在光照射下发射光子，实现光信号的发射。

光电检测器是一种通过光生载流子的产生和扩散来实现对光信号的检测，常用于测量光强度和光谱分析等领域。

这些光电器件的结构也各有特点。

例如，光电二极管由P-N结构组成，其中P区和N区的材料选择、掺杂浓度和形状等都会影响其光电特性。

光电导的结构通常采用宽缝和窄缝的结构，利用光照射区域的载流子产生和扩散来实现信号的传输。

光电发射器件通常采用PN结或异质结构，通过电子注入和复合过程来实现光子的发射。

二、光电器件的应用领域和前景光电器件在各个领域的应用越来越广泛，其中最常见的领域之一是通信技术。

在光纤通信中，光电器件作为光信号的发送与接收装置，起到了至关重要的作用。

光电二极管常用于光通信中的光接收端，光电导和光电发射器件则常用于光发送端。

随着光通信技术的不断发展，对光电器件的需求也在不断增加，例如高速、高灵敏度和低噪声等性能的要求成为了研究和开发的重点。

另一个重要的应用领域是光电能源。

半导体光电器件可以将太阳能转化为电能，实现太阳能电池的功能。

太阳能电池在可再生能源领域具有重要地位，其研究和应用为环境友好型能源的开发做出了巨大贡献。

半导体光电器件的制备与性能研究一、引言随着半导体技术的不断进步，半导体光电器件的制备和性能研究变得越来越重要。

半导体光电器件是一种利用半导体材料的光电特性制成的器件，可以将光能转换为电能或者将电能转换为光能。

该器件在太阳能电池、激光器、显示器等领域有广泛应用。

二、半导体光电器件制备技术（一）半导体材料的选择半导体光电器件的制备首先需要选择合适的半导体材料。

目前常用的半导体材料有硅、硒化物、氮化物等。

选择合适的材料对于器件的性能和稳定性具有至关重要的影响。

（二）制备过程1、激光外延激光外延是制备半导体光电器件的一种重要方法。

该方法通过向衬底上气相反应沉积半导体材料，然后在衬底上制备所需的结构。

2、金属有机化学气相沉积金属有机化学气相沉积是一种在高温下将金属有机化合物分解为金属元素来沉积半导体材料的方法。

3、离子注入离子注入是将高能量的离子注入半导体材料中，形成材料内部的杂质或缺陷，以改变材料的电学性质。

三、半导体光电器件性能研究方法（一）电学性能测试电学性能测试是半导体光电器件性能研究中的重要环节之一。

测试内容主要包括器件的电阻、电容、电流、电压等电学参数。

（二）光学性能测试光学性能测试是半导体光电器件性能研究中另一个非常重要的环节。

测试内容主要包括器件的发光强度、吸收光谱、发射光谱等。

（三）电子显微学电子显微学是通过使用高能电子束探测极小的结构变化或材料性质的方法。

该技术可以在纳米尺度下观察器件的结构，并研究材料的性能。

四、半导体光电器件的应用（一）太阳能电池太阳能电池是半导体光电器件的一个重要应用领域。

该器件可以将太阳能转换为电能，具有可再生、环保、资源充足等优点。

（二）激光器激光器是半导体光电器件的另一个重要应用领域。

该器件可以将电能转换为光能，输出高亮度的光束，广泛用于通信、医学、军事等领域。

（三）显示器显示器是半导体光电器件的另一个重要应用领域。

该器件可以将电能转换为光能，并进行多色图像显示，广泛应用于电视、电脑等领域。

分为三大类：
①发光二极管（LED）和激光二极管（LD）：将电能转换成光辐射的电致发光器件。

发光管的发散角大，光谱范围宽，寿命长，可靠性高，调制电路简单，成本低，广泛用于速率不太高、传输距离不太远的通信系统，以及显示屏和自动控制等。

激光管的光谱较窄、发散角小、方向性强、色散小，于1962 年研制成功后，得到迅速发展，广泛用于大容量、长距离的光纤通信系统以及光电集成电路。

缺点是温度特性差，寿命比LED 短。

②光电探测器或光电接收器：通过电子过程探测光信号的器件。

即将射到它表面上的光信号转换为电信号，如PIN光电二极管和雪崩光电二极管（APD ）等，目前广泛用于光纤通信系统。

③太阳电池。

将光辐射能转换成电能的器件。

1954年应用硅PN结首先研制成太阳电池。

它能把阳光以高效率直接转换成电能，以低运行成本提供永久性的电力，并且没有污染，为最清洁的能源。

根据其结构不同，其效率可达5%～20%。
