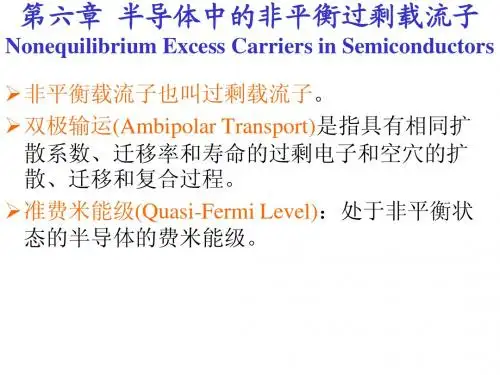

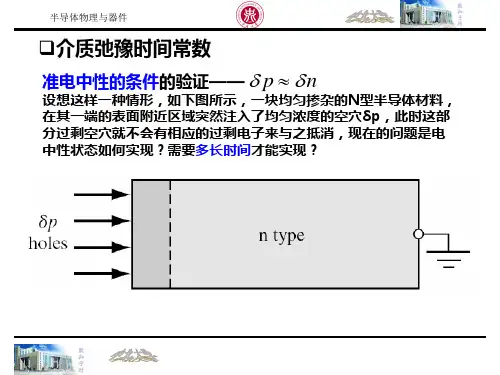

半导体物理与器件习题目录半导体物理与器件习题 (1)一、第一章固体晶格结构 (2)二、第二章量子力学初步 (2)三、第三章固体量子理论初步 (2)四、第四章平衡半导体 (3)五、第五章载流子输运现象 (5)六、第六章半导体中的非平衡过剩载流子 (5)七、第七章pn结 (6)八、第八章pn结二极管 (6)九、第九章金属半导体和半导体异质结 (7)十、第十章双极晶体管 (7)十一、第十一章金属-氧化物-半导体场效应晶体管基础 (8)十二、第十二章MOSFET概念的深入 (9)十三、第十三章结型场效应晶体管 (9)一、第一章固体晶格结构1．如图是金刚石结构晶胞，若a 是其晶格常数，则其原子密度是。

2．所有晶体都有的一类缺陷是：原子的热振动，另外晶体中常的缺陷有点缺陷、线缺陷。

3．半导体的电阻率为10-3～109Ωcm。

4．什么是晶体？晶体主要分几类？5．什么是掺杂？常用的掺杂方法有哪些？答：为了改变导电性而向半导体材料中加入杂质的技术称为掺杂。

常用的掺杂方法有扩散和离子注入。

6．什么是替位杂质？什么是填隙杂质？7．什么是晶格？什么是原胞、晶胞？二、第二章量子力学初步1．量子力学的三个基本原理是三个基本原理能量量子化原理、波粒二相性原理、不确定原理。

2．什么是概率密度函数？3．描述原子中的电子的四个量子数是：、、、。

三、第三章固体量子理论初步1．能带的基本概念◼能带（energy band）包括允带和禁带。

◼允带（allowed band）：允许电子能量存在的能量范围。

◼禁带（forbidden band）：不允许电子存在的能量范围。

◼允带又分为空带、满带、导带、价带。

◼空带（empty band）：不被电子占据的允带。

◼满带（filled band）：允带中的能量状态（能级）均被电子占据。

导带：有电子能够参与导电的能带，但半导体材料价电子形成的高能级能带通常称为导带。

价带:由价电子形成的能带，但半导体材料价电子形成的低能级能带通常称为价带。

半导体器件物理教案课件PPT第一章：半导体物理基础知识1.1 半导体的基本概念介绍半导体的定义、特点和分类解释n型和p型半导体的概念1.2 能带理论介绍能带的概念和能带结构解释导带和价带的概念讲解半导体的导电机制第二章：半导体材料与制备2.1 半导体材料介绍常见的半导体材料，如硅、锗、砷化镓等解释半导体材料的制备方法，如拉晶、外延等2.2 半导体器件的制备工艺介绍半导体器件的制备工艺，如掺杂、氧化、光刻等解释各种制备工艺的作用和重要性第三章：半导体器件的基本原理3.1 晶体管的基本原理介绍晶体管的结构和工作原理解释n型和p型晶体管的概念讲解晶体管的导电特性3.2 半导体二极管的基本原理介绍半导体二极管的结构和工作原理解释PN结的概念和特性讲解二极管的导电特性第四章：半导体器件的特性与测量4.1 晶体管的特性介绍晶体管的主要参数，如电流放大倍数、截止电流等解释晶体管的转移特性、输出特性和开关特性4.2 半导体二极管的特性介绍半导体二极管的主要参数，如正向压降、反向漏电流等解释二极管的伏安特性、温度特性和频率特性第五章：半导体器件的应用5.1 晶体管的应用介绍晶体管在放大电路、开关电路和模拟电路中的应用解释晶体管在不同应用电路中的作用和性能要求5.2 半导体二极管的应用介绍半导体二极管在整流电路、滤波电路和稳压电路中的应用解释二极管在不同应用电路中的作用和性能要求第六章：场效应晶体管（FET）6.1 FET的基本结构和工作原理介绍FET的结构类型，包括MOSFET、JFET等解释FET的工作原理和导电机制讲解FET的输入阻抗和输出阻抗6.2 FET的特性介绍FET的主要参数，如饱和电流、跨导、漏极电流等解释FET的转移特性、输出特性和开关特性分析FET的静态和动态特性第七章：双极型晶体管（BJT）7.1 BJT的基本结构和工作原理介绍BJT的结构类型，包括NPN型和PNP型解释BJT的工作原理和导电机制讲解BJT的输入阻抗和输出阻抗7.2 BJT的特性介绍BJT的主要参数，如放大倍数、截止电流、饱和电流等解释BJT的转移特性、输出特性和开关特性分析BJT的静态和动态特性第八章：半导体存储器8.1 动态随机存储器（DRAM）介绍DRAM的基本结构和工作原理解释DRAM的存储原理和读写过程分析DRAM的性能特点和应用领域8.2 静态随机存储器（SRAM）介绍SRAM的基本结构和工作原理解释SRAM的存储原理和读写过程分析SRAM的性能特点和应用领域第九章：半导体集成电路9.1 集成电路的基本概念介绍集成电路的定义、分类和特点解释集成电路的制造工艺和封装方式9.2 集成电路的设计与应用介绍集成电路的设计方法和流程分析集成电路在电子设备中的应用和性能要求第十章：半导体器件的测试与故障诊断10.1 半导体器件的测试方法介绍半导体器件测试的基本原理和方法解释半导体器件测试仪器和测试电路10.2 半导体器件的故障诊断介绍半导体器件故障的类型和原因讲解半导体器件故障诊断的方法和步骤第十一章：功率半导体器件11.1 功率二极管和晶闸管介绍功率二极管和晶闸管的结构、原理和特性分析功率二极管和晶闸管在电力电子设备中的应用11.2 功率MOSFET和IGBT介绍功率MOSFET和IGBT的结构、原理和特性分析功率MOSFET和IGBT在电力电子设备中的应用第十二章：光电器件12.1 光电二极管和太阳能电池介绍光电二极管和太阳能电池的结构、原理和特性分析光电二极管和太阳能电池在光电子设备中的应用12.2 光电晶体管和光开关介绍光电晶体管和光开关的结构、原理和特性分析光电晶体管和光开关在光电子设备中的应用第十三章：半导体传感器13.1 温度传感器和压力传感器介绍温度传感器和压力传感器的结构、原理和特性分析温度传感器和压力传感器在电子测量中的应用13.2 光传感器和磁传感器介绍光传感器和磁传感器的结构、原理和特性分析光传感器和磁传感器在电子测量中的应用第十四章：半导体器件的可靠性14.1 半导体器件的可靠性基本概念介绍半导体器件可靠性的定义、指标和分类解释半导体器件可靠性的重要性14.2 半导体器件可靠性的影响因素分析半导体器件可靠性受材料、工艺、封装等因素的影响14.3 提高半导体器件可靠性的方法介绍提高半导体器件可靠性的设计和工艺措施第十五章：半导体器件的发展趋势15.1 纳米晶体管和新型存储器介绍纳米晶体管和新型存储器的研究进展和应用前景15.2 新型半导体材料和器件介绍石墨烯、碳纳米管等新型半导体材料和器件的研究进展和应用前景15.3 半导体器件技术的未来发展趋势分析半导体器件技术的未来发展趋势和挑战重点和难点解析重点：1. 半导体的基本概念、分类和特点。

半导体器件物理教案课件PPT第一章：半导体简介1.1 半导体的定义与特性1.2 半导体材料的分类与应用1.3 半导体的导电机制第二章：PN结与二极管2.1 PN结的形成与特性2.2 二极管的结构与工作原理2.3 二极管的应用电路第三章：晶体三极管3.1 晶体三极管的结构与类型3.2 晶体三极管的工作原理3.3 晶体三极管的特性参数与测试第四章：场效应晶体管4.1 场效应晶体管的结构与类型4.2 场效应晶体管的工作原理4.3 场效应晶体管的特性参数与测试第五章：集成电路5.1 集成电路的基本概念与分类5.2 集成电路的制造工艺5.3 常见集成电路的应用与实例分析第六章：半导体器件的测量与测试6.1 半导体器件测量基础6.2 半导体器件的主要测试方法6.3 测试仪器与测试电路第七章：晶体二极管的应用7.1 二极管整流电路7.2 二极管滤波电路7.3 二极管稳压电路第八章：晶体三极管放大电路8.1 放大电路的基本概念8.2 晶体三极管放大电路的设计与分析8.3 晶体三极管放大电路的应用实例第九章：场效应晶体管放大电路9.1 场效应晶体管放大电路的基本概念9.2 场效应晶体管放大电路的设计与分析9.3 场效应晶体管放大电路的应用实例第十章：集成电路的封装与可靠性10.1 集成电路封装技术的发展10.2 常见集成电路封装形式与特点10.3 集成电路的可靠性分析与提高方法第十一章：数字逻辑电路基础11.1 数字逻辑电路的基本概念11.2 逻辑门电路及其功能11.3 逻辑代数与逻辑函数第十二章：晶体三极管数字放大器12.1 数字放大器的基本概念12.2 晶体三极管数字放大器的设计与分析12.3 数字放大器的应用实例第十三章：集成电路数字逻辑家族13.1 数字逻辑集成电路的基本概念13.2 常用的数字逻辑集成电路13.3 数字逻辑集成电路的应用实例第十四章：半导体存储器14.1 存储器的基本概念与分类14.2 随机存取存储器（RAM）14.3 只读存储器（ROM）与固态硬盘（SSD）第十五章：半导体器件物理在现代技术中的应用15.1 半导体器件在微电子技术中的应用15.2 半导体器件在光电子技术中的应用15.3 半导体器件在新能源技术中的应用重点和难点解析重点：1. 半导体的定义、特性及其导电机制。

半导体器件物理(1)第6章BJT模型和BJT版图6-1 E-M模型三、E-M2模型在描述直流特性的EM-1模型基础上，再考虑串联电阻、势垒电容和扩散电容的影响，就得到考虑寄生电阻和交流特性和瞬态响应的EM-2模型。

1.串联电阻考虑基区、发射区和集电区3个区域的串联电阻，新增3个模型参数：RB、RE和RC。

半导体器件物理(I )半导体器件物理(I)反偏情况下势垒电容的一般表达式为：C J ＝C T0(1-V/V J )-mj包含3个模型参数：C T0:零偏势垒电容；V J :势垒内建电势；mj :电容指数。

对eb 结势垒电容，新增3个模型参数：CTE0、VJE 和MJE 。

对bc 结势垒电容，新增3个模型参数：CTC0、VJC 和MJC 对IC 考虑衬底结势垒电容，新增3个模型参数：CTS0、VJS 和MJS第6章BJT模型和BJT版图6-1 E-M 模型三、E-M2模型2. 势垒电容半导体器件物理(I)在正偏条件下，势垒电容的表达式为：C J =C T0(1-F C )-(1+mj)(1-F C (1+mj)+mjV/V J )又新增一个模型参数FC (势垒电容正偏系数)。

第6章BJT模型和BJT版图6-1 E-M 模型三、E-M2模型2. 势垒电容半导体器件物理(I)3.扩散电容发射结扩散电容为：C de ＝τF (eI CC /kT)新增一个模型参数：TF (正向渡越时间)集电结扩散电容为：C dc ＝τR (eI EC /kT)新增一个模型参数：TR (反向渡越时间)。

第6章BJT模型和BJT版图6-1 E-M 模型三、E-M2模型半导体器件物理(I)4.等效电路在EM-1模型等效电路中新增三个电阻、三个势垒电容、两个扩散电容，成为EM-2模型等效电路。

第6章BJT模型和BJT版图6-1 E-M 模型三、E-M2模型半导体器件物理(I)第6章BJT模型和BJT版图6-1 E-M 模型三、E-M2模型EM-2模型新增15个模型参数。

第六章 金属-氧化物-半导体场效应晶体管6-1．绘出在偏压条件下MOS 结构中对应载流子积累、耗尽以及强反型的能带和电荷分布的示意图，采用N 型衬底并忽略表面态和功函数的影响。

6-2．推导出体电荷、表面电势以及表面电场的表达式，说明在强反型时他们如何依赖于衬底的掺杂浓度a N 。

在1410至1810 3−cm 范围内画出体电荷、表面电势及电场与a N 的关系。

6-3．在受主浓度为31610−cm 的P 型硅衬底上的理想MOS 电容具有0.1um 厚度的氧化层，40=K ，在下列条件下电容值为若干？（a ）V V G 2+=和Hz f 1=，（b ） V V G 20=和Hz f 1=，（c ）V V G 20+=和MHz f 1=。

6-4．采用叠加法证明当氧化层中电荷分布为)(x ρ时，相应的平带电压变化可用下式表示：0000()x FB q x x V dx C x ρΔ=−∫ 6-5．一MOS 器件的01000x =Å，eV q m 0.4=φ，eV q s 5.4=φ，并且有21610−cm的均匀正氧化层电荷，计算出它的平带电压。

假设40=K ，运用习题6-4的表达式 6-6．利用习题6-4中的结果对下列情形进行比较。

(a) 在MOS 结构的氧化层中均匀分布着212105.1−×cm 的正电荷，若氧化层的厚度为150nm ，计算出这种电荷引起的平带电压。

(b) 若全部电荷都位于硅-氧化硅的界面上，重复(a)。

(c) 若电荷成三角分布，它的峰值在0=x ，在0x x =处为零，重复(a)。

6-7．在31510−=cm N a 的P 型Si<111>衬底上制成一铝栅MOS 晶体管。

栅氧化层厚度为120nm ，表面电荷密度为211103−×cm 。

计算阈值电压。

6-8． 一MOS 结构中由315105−×=cm N a 的N 型衬底，100nm 的氧化层以及铝接触构成，测得阈值电压为2.5V ，计算表面电荷密度。
