69第6章3_半导体器件物理EM3模型

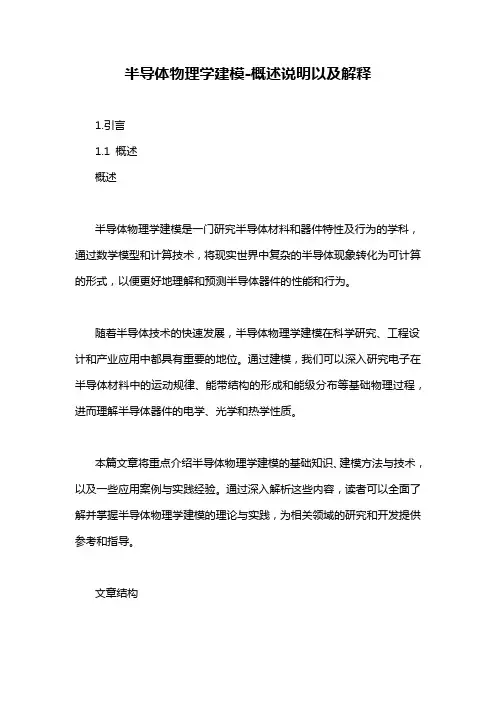

半导体物理学建模-概述说明以及解释1.引言1.1 概述概述半导体物理学建模是一门研究半导体材料和器件特性及行为的学科，通过数学模型和计算技术，将现实世界中复杂的半导体现象转化为可计算的形式，以便更好地理解和预测半导体器件的性能和行为。

随着半导体技术的快速发展，半导体物理学建模在科学研究、工程设计和产业应用中都具有重要的地位。

通过建模，我们可以深入研究电子在半导体材料中的运动规律、能带结构的形成和能级分布等基础物理过程，进而理解半导体器件的电学、光学和热学性质。

本篇文章将重点介绍半导体物理学建模的基础知识、建模方法与技术，以及一些应用案例与实践经验。

通过深入解析这些内容，读者可以全面了解并掌握半导体物理学建模的理论与实践，为相关领域的研究和开发提供参考和指导。

文章结构本文将按照以下结构进行叙述：第一部分是引言部分，主要包括概述、文章结构和目的三个方面。

在概述中，我们将简要介绍半导体物理学建模的背景和意义；在文章结构部分，我们将列出本文的组织结构和各部分的主要内容；在目的部分，我们将说明本文的写作目标和意义。

第二部分是正文部分，主要包括半导体物理学基础、建模方法与技术以及应用案例与实践三个方面。

在半导体物理学基础部分，我们将介绍半导体的基本概念、性质和特性；在建模方法与技术部分，我们将介绍常用的半导体建模方法和相关技术；在应用案例与实践部分，我们将通过一些具体的案例和实际应用，展示半导体物理学建模在科学研究和工程设计中的应用价值。

第三部分是结论部分，主要包括总结与回顾、建议与展望以及结论三个方面。

在总结与回顾部分，我们将对本文进行总结和回顾，重点概括半导体物理学建模的主要内容和意义；在建议与展望部分，我们将提出关于建模方法和技术的一些建议和展望，探讨未来的发展方向；在结论部分，我们将对本文的主要观点和结论进行总结和归纳。

通过这样的结构安排，本文将全面而系统地介绍半导体物理学建模的相关理论和应用，为读者提供一个全面了解和学习该领域知识的框架。

半导体器件物理(1)第6章BJT模型和BJT版图第2章到第5章分析了BJT的放大特性、频率响应、功率特性以及瞬态响应。

本章作为对BJT各种特性的总结和综合应用，涉及两方面内容:(1)结合得到广泛应用的电路模拟仿真软件Spice，介绍该软件以及其不同版本（包括Hspice、Pspice等）中采用的BJT器件模型和主要模型参数;(2)结合pn结隔离双极集成电路工艺，介绍集成电路中采用的基本BJT版图结构和特点。

半导体器件物理(I )半导体器件物理(I)1.E-M 模型和G-P 模型两种模型的结果和包含的模型参数基本一样，只是建立模型的过程不同。

其中E-M 模型建立过程与BJT 工作物理过程有直接联系，更易于理解。

本节针对通用电路模拟软件Spice 中采用的模型为对象，介绍E-M 模型。

6-1 E-M 模型一、概述第6章BJT模型和BJT版图通用的BJT 模型主要有两种：(1)由J.J.Ebers 和J.L.Moll 提出的E-M 模型；(2)由Gummel 和Poon 提出的G-P 模型。

第6章BJT模型和BJT版图6-1 E-M模型一、概述2.关于E-M模型按照考虑物理效应内容的不同，E-M模型分为三个级别：(1)EM-1模型为描述BJT基本工作原理的直流特性模型;(2)在EM-1模型基础上考虑串联电阻以及势垒电容和扩散电容就成为EM-2模型;(3)在EM-2模型基础上再考虑二阶效应就成为EM-3模型。

半导体器件物理(I )半导体器件物理(I )1. 基本关系式(针对npn晶体管)说明：符号V b’e’、V b’c’分别表示相应势垒区两端（不是引出端）电压。

电流定义方向为流进电极电流为正。

若偏置为：V b’e’≠0, V b’c’=0 流过BE 结的电流为：I F =I ES [exp(eV b’e’/kT)-1]第6章BJT模型和BJT版图则I E = -I F , I C =αF I F6-1 E-M 模型二、E-M1模型半导体器件物理(I )6-1 E-M 模型二、E-M1模型1. 基本关系式(针对npn晶体管)说明：符号V b’e’、V b’c’分别表示相应势垒区两端（不是引出端）电压。
