WI03-焊接工艺评定规则

如何做好焊接工艺评定如何做好焊接工艺评定第一节、焊接工艺评定一、焊接工艺评定概念焊接工艺评定工作是整个焊接工作的前期准备。

焊接工艺评定工作是验证所拟定的焊件及有关产品的焊接工艺的正确性而进行的试验过程和结果评价。

它包括焊前准备、焊接、试验及其结果评价的过程。

焊接工艺评定也是生产实践中的一个重要过程，这个过程有前提、有目的、有结果、有限制范围。

所以焊接工艺评定要按照所拟定的焊接工艺方案进行焊前准备、焊接试件、检验试件、测定试件的焊接接头是否具有所要求的使用性能的各项技术指标，最后将全过程积累的各项焊接工艺因素、焊接数据和试验结果整理成具有结论性、推荐性的资料，形成“焊接工艺评定报告”。

二、焊接工艺评定的意义焊接工艺评定是保证锅炉、压力容器和压力管道焊接质量的一个重要环节。

焊接工艺评定是锅炉、压力容器和压力管道焊接之前技术准备工作中一项不可缺少的重要内容，是国家质量技术监督机构进行工程审验中必检的项目，是保证焊接工艺正确和合理的必经途径，是保证焊件的质量，焊接接头的各项性能必须符合产品技术条件和相应的标准要求的重要保证，因此，必须通过相应的实验即焊接工艺评定加以验证焊接工艺正确性和合理性，焊接工艺评定和还能够在保证焊接接头质量的前提下尽可能提高焊接生产效率和最大限度的降低生产成本，获取最大的经济效益。

三、焊接工艺评定目的焊接工艺评定的目的是：（1）是锅炉、压力容器和压力管道及设备制造、安装、检修等生产过程和焊工培训教学应遵循的技术文件。

（2）是焊接质量管理所要执行的关键环节或重要措施。

（3）是反映一个单位施焊能力和技术水平高低的重要标志。

（4）是行业和国家相关的规程所做规定的必须进行的项目。

四、焊接工艺评定的历史和发展80年代以后，电力系统高温、高压机组不断涌现，尤其近年来超临界、超超临界机组的不断出现，新钢种、新材料的不断出现；国家和行业的标准如《蒸汽锅炉安全监察规程》、《压力容器安全监察规程》和《电力工业锅炉压力容器监察规程》等规程都严格规定要进行焊接工艺评定；而在机组的安装、设备的检修实际工作中也都不同程度出现了由于焊接工艺不当影响焊接质量，并造成了一定的损失。

焊接工艺评定规定GHTB/1 本规定适用于低碳钢、低合金钢、不锈钢、铝及铝合金制压力容器的焊接工艺评定试验，以及特殊要求的焊接工艺评定试验按焊接工艺评定说明书进行。

2 焊接工艺评定程序2.1 焊接工艺人员仔细检查图纸，凡属下列情况之一者，在定工艺之前先做焊接工艺评定：2.1.1 改变焊接方法2.1.2 改变焊后热处理类别2.1.3 改变其他任何一个重要元素（母材及焊材、焊接位置、焊接参数等）2.2 焊接艺评定之前先做钢材可焊性试验。

可先用碳当量法或小铁研法或环形嵌块法等。

2.3 根据可焊性试验结果拟定焊接工艺评定说明书，按《钢制压力容器焊接工艺评定》施焊试件、检验试件及试样，提出焊接工艺评定报告。

3 焊接工艺评定注意事项：3.1 应有本公司技能熟练焊工操作焊接试件。

3.2 试验所用设备、仪表应处于正常工作状态。

3.3 试验所用钢材、焊材都必须有质量合格证明书并符合相应标准。

3.4 做完试验的试样由焊接实验室栓签保存。

GHTB/压力容器产品焊接试板管理规定1、总则1.1产品带焊接试板的范围和数量按GB150-89和《容规》的有关规定执行。

1.2 产品试板的图纸工艺与产品所属零部件的图纸工艺一起下达并编入产品零件明细表中。

1.3 纵缝试板要焊在纵焊，延长部位与纵焊缝同时焊出。

焊后经检查员检查后切下检验。

环缝试板须卷成与产品直径相同的弧板。

2、试板准备2.1产品试板材质应与产品同一牌号、同一炉批号、统一复验号。

2.2下料时应做标记移植。

3、产品试板焊接与检验3.1试板应由焊接产品的焊工采用与施焊产品相同的焊接工艺焊接。

焊后打焊工和检查员的代号钢印。

3.2要求热处理的压力容器受压元件，其产品焊接试板应与其同炉热处理。

3.3产品焊接试板应经外观检查合格，质量符合“容技规”第65条规定。

3.4产品焊接试板应经X射线探伤，评定标准与所代表的产品一致，并做出评定报告。

3.5应在产品试板的合格部位切取试样。

如果产品试板的焊缝不合格，允许按产品的返修焊接工艺进行返修，返修后从做射线探伤检验。

焊接工艺评定在设计焊接件时，需要考虑多个因素，包括抗拉强度、刚度、塑性、冲击韧性、成形性、焊接性、耐蚀性、耐磨性、耐热性及材料的价格和市场供货状况等。

同时，还需要遵循所纳入的行业的国家标准，如建筑钢结构焊缝强度设计值应符合《建筑结构设计统一标准》、《钢结构设计规范》、《冷弯薄壁型钢结构技术规范》等。

在设计图上，应包括结构材料、焊接方法及材料、焊接接头形式及尺寸的细节、允许尺寸偏差、焊前预热要求、焊后热处理的方法等信息。

二、焊接工艺评定要求及评定方法：1、焊接工艺评定的目的：焊接工艺评定是为了确定焊接工艺的可靠性和适用性，保证焊接质量，提高生产效率，降低生产成本。

2、焊接工艺评定的内容：焊接工艺评定的内容包括焊接方法、焊接材料、焊接工艺参数、检验方法等。

3、焊接工艺评定的方法：焊接工艺评定的方法包括焊接试样制备、焊接试验、试样检验等。

其中，焊接试验应按照国家标准或行业标准进行，试样检验应符合规定的检验标准。

评定结果应记录在评定报告中，评定报告应包括评定结论、评定依据、评定过程、评定结果等内容。

4、焊接工艺评定的有效期：焊接工艺评定的有效期应根据具体情况而定，一般不超过三年。

在有效期内，如有焊接工艺参数或焊接材料的变更，应重新进行焊接工艺评定。

5、焊接工艺评定的管理：焊接工艺评定应由专门的焊接工艺评定机构或焊接技术人员进行，评定报告应得到相关部门的认可并加以管理。

注：焊接工艺评定是为了保证焊接质量和提高生产效率，其内容包括焊接方法、焊接材料、焊接工艺参数、检验方法等。

评定方法包括焊接试样制备、焊接试验、试样检验等，评定结果应记录在评定报告中，有效期一般不超过三年，管理应由专门的机构或人员进行。

是焊接结构设计中非常重要的一部分。

它包括焊接接头的几何尺寸、焊接材料、焊接工艺、无损检测、焊缝性能等方面的要求。

在设计焊接结构时，必须根据所需的强度、刚度、稳定性等要素，合理选择焊接材料、工艺和接头形式，并严格控制焊接过程中的各项参数，确保焊接接头的质量和稳定性。

焊接工艺评定焊接工艺评定１一般规定一般规定５．１．１凡符合以下情况之一者凡符合以下情况之一者，，应在钢结构构件制作及安装施应在钢结构构件制作及安装施工之前进行焊接工艺评定工之前进行焊接工艺评定：：１国内首次应用于钢结构工程的钢材国内首次应用于钢结构工程的钢材（（包括钢材牌号与标包括钢材牌号与标准相符但微合金强化元素的类别不同和供货状态不同准相符但微合金强化元素的类别不同和供货状态不同，，或国外钢或国外钢号国内生产号国内生产）；）；２国内首次应用于钢结构工程的焊接材料国内首次应用于钢结构工程的焊接材料；；３设计规定的钢材类别设计规定的钢材类别、、焊接材料焊接材料、、焊接方法焊接方法、、接头形式接头形式、、焊接位置焊接位置、、焊后热处理制度以及施工单位所采用的焊接工艺参焊后热处理制度以及施工单位所采用的焊接工艺参数、预热后热措施等各种参数的组合条件为施工企业首次采用预热后热措施等各种参数的组合条件为施工企业首次采用。

５．１．２焊接工艺评定应由结构制作、安装企业根据所承担钢结构的设计节点形式、钢材类型、规格、采用的焊接方法、焊接位置等，制定焊接工艺评定方案，拟定相应的焊接工艺评定指导书，按本规程的规定施焊试件、切取试样并由具有国家技术质量监督部门认证资质的检测单位进行检测试验。

５．１．３焊接工艺评定的施焊参数，包括热输入、预热、后热制度等应根据被焊材料的焊接性制订。

５．１．４焊接工艺评定所用设备、仪表的性能应与实际工程施工焊接相一致并处于正常工作状态。

焊接工艺评定所用的钢材、焊钉、焊接材料必须与实际工程所用材料一致并符合相应标准要求，具有生产厂出具的质量证明文件。

５．１．５焊接工艺评定试件应由该工程施工企业中技能熟练的焊接人员施焊。

５．１．６焊接工艺评定所用的焊接方法、钢材类别、试件接头形式、施焊位置分类代号应符合表５．１．６／１～表５．１．６／４及图５．１．６／１～图５．１．６／４规定。

５．１．７焊接工艺评定试验完成后，应由评定单位根据检测结果提出焊接工艺评定报告，连同焊接工艺评定指导书、评定记录、评定试样检验结果一起报工程质量监督验收部门和有关单位审查备案。

焊接工艺评定规则模板12020年4月19日焊接工艺评定规则WI03-11 1、总则1.1、适用范围本规则适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀层堆焊等的焊接工艺评定。

1.2、编制依据本规则的编制依据为JB4708-99《钢制压力容器焊接工艺评定》。

2、一般要求2.1、焊接工艺评定程序:拟定焊接工艺指导书→施焊试件→检验试件, 制取试样→检验试样→提出焊接工艺评定报告→比较验证焊接工艺的正确性。

2.2、焊接工艺评定所用的设备、仪表应处于正常工作状态, 钢材、焊接材料必须符合相应的标准, 由厂焊接技能熟练的焊工焊接试件, 焊接试件过程在厂进行。

2.3、评定对接焊缝或工艺时, 采用对接焊缝试件; 对接焊缝试件评定合格的焊接工艺亦适用于角焊缝; 评定非受压角接焊缝工艺时, 可仅采用角接焊缝试件。

( 焊缝的分类方法见GB/T3375-94) 。

2.4、焊接工艺因素分为重要因素、补加因素和次要因素。

各种焊接方法的重要因素、补加因素和次要因素参见JB4708-99, 表1。

2.5、钢制压力容器上的以下焊缝的焊接工艺必须按本工艺评定规则评定合格。

22020年4月19日2.5.1、受压元件之间的对接焊缝接头和要求全焊透的T形焊接接头;2.5.2、受压元件与承载的非受压元件全焊透的T形或角接焊接接头;2.5.3、受压元件的耐腐蚀堆焊层。

3、焊接工艺评定规则3.1、一般规则:3.1.1、改变焊接方法, 需重新评定。

3.1.2、当变更任何一个重要因素时都需要重新评定焊接工艺。

当增加或变更任何一个补加因素时, 则可按增加或变更的补加因素增焊冲击韧性试件进行试验。

当变更次要因素时不需要重新评定焊接工艺, 但需重新编制焊接工艺指导书。

3.1.3、当同一条焊缝使用两种焊接方法或两种以上焊接方法( 或焊接工艺) 时, 可按每种焊接方法( 或焊接工艺) 分别进行评定, 亦可使用两种或两种以上焊接方法( 或焊接工艺) 焊接试件, 进行组合评定。

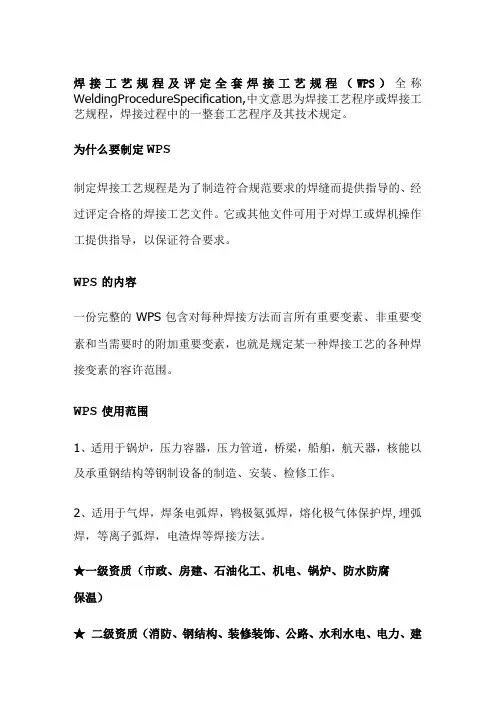

焊接工艺规程及评定全套焊接工艺规程（WPS）全称WeldingProcedureSpecification,中文意思为焊接工艺程序或焊接工艺规程，焊接过程中的一整套工艺程序及其技术规定。

为什么要制定WPS制定焊接工艺规程是为了制造符合规范要求的焊缝而提供指导的、经过评定合格的焊接工艺文件。

它或其他文件可用于对焊工或焊机操作工提供指导，以保证符合要求。

WPS的内容一份完整的WPS包含对每种焊接方法而言所有重要变素、非重要变素和当需要时的附加重要变素，也就是规定某一种焊接工艺的各种焊接变素的容许范围。

WPS使用范围1、适用于锅炉，压力容器，压力管道，桥梁，船舶，航天器，核能以及承重钢结构等钢制设备的制造、安装、检修工作。

2、适用于气焊，焊条电弧焊，鸨极氨弧焊，熔化极气体保护焊,埋弧焊，等离子弧焊，电渣焊等焊接方法。

★一级资质（市政、房建、石油化工、机电、锅炉、防水防腐保温）★二级资质（消防、钢结构、装修装饰、公路、水利水电、电力、建筑幕墙、古建筑、公路路面、公路路基、河湖整治、环保、输变电、电子与智能化）★三级资质（地基基础、机电安装、园林绿化）★压力容器（设计制造）：Al>A2★压力管道：GAI；GB1、PE、GB2；GC1；GDl★电力承装（修、试）444级；境外工程施工资质；劳务分包资质、出国劳务资质焊接工艺评定（WPQ）全称WeldingProcedureQualification,为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。

焊接工艺评定是保证质量的重要措施，为正式制定焊接工艺指导书或焊接工艺卡提供可靠依据。

目的1.评定施焊单位是否有能力焊出符合相关国家或行业标准、技术规范所要求的焊接接头；2.验证施焊单位所拟订的焊接工艺规程（WPS）是否正确。

3.为制定正式的焊接工艺指导书或焊接工艺卡提供可靠的技术依据。

意义焊接工艺是保证焊接质量的重要措施，它能确认为各种焊接接头编制的焊接工艺指导书的正确性和合理性。

焊接工艺评定及操作规范一、焊接工艺评定1.焊接工艺评定的目的：2.焊接工艺评定的要求：（1）焊接方法的选择：根据焊接材料的种类和要求，选择最适合的焊接方法，如手工焊接、自动焊接等。

（2）焊接工艺参数的确定：确定焊接电流、电压、焊接速度、焊接角度等焊接工艺参数，保证焊接质量。

（3）焊接试样的制备：根据产品要求，制备符合规定尺寸和形状的焊接试样。

（4）焊接试验的执行：按照焊接工艺参数进行焊接试验，测试焊缝的力学性能、外观质量等。

（5）焊接工艺评定报告：根据焊接试验的结果，编制焊接工艺评定报告，表明焊接工艺的可行性和适用性。

二、操作规范1.焊接设备和工具的选择与检查：（1）选择适合的焊接设备和工具，包括焊接机、气瓶等，确保其质量和性能满足焊接要求。

（2）定期对焊接设备和工具进行检查和维护，确保其正常工作。

2.安全措施：（1）戴好防护用具，包括焊接面罩、手套等，确保人身安全。

（2）保持焊接区域通风良好，避免有毒气体的积聚。

（3）遵守火灾预防措施，保持工作区域整洁，防止火花和火焰的扩散。

3.焊接操作：（1）根据焊接工艺评定报告中的焊接工艺参数进行焊接操作。

（2）焊接前应对焊接材料进行检查，确保其质量和表面清洁度。

（3）合理控制焊接电流、电压等参数，确保焊接质量。

（4）焊接时要注意焊接速度和焊接角度，保证焊缝的充实度和外观质量。

（5）焊接结束后，对焊缝进行外观检查和力学测试，保证焊接质量。

4.焊接质量控制：（1）焊接过程中，定期进行焊缝外观检查，确保焊接质量。

（2）根据产品要求，进行相应的力学性能测试，确保焊接部位的强度和韧性。

（3）记录焊接过程中的相关数据，包括焊接工艺参数、材料批次等，为质量管理提供依据。

以上就是关于焊接工艺评定及操作规范的详细介绍。

通过焊接工艺评定和制定操作规范，能够有效地控制焊接质量，提高生产效率，确保工作安全。

同时，合理的焊接工艺和操作规范也有助于提高焊接工人的技术水平和工作积极性，促进企业的可持续发展。

焊接工艺评定的基本规则1焊接工艺参数分为重要参数，补加重要参数和次要参数：1.1重要参数是指影响焊接接头抗拉强度和弯曲性能的工艺参数。

1.2补加重要参数是指影响焊接接头冲击韧性的工艺参数。

1. 3 次要参数是指对要求测定的力学性能无明显影响的工艺参数。

2几种常用焊接方法的重要参数和补加重要参数见表lo表一几种常用焊接方法的焊接参数(1)焊接工艺评定应当采用与实际生产所用母材相同组别、等级的材料。

(2)焊接工艺评定的坡口型式应当尽量采用实际产品中使用的坡口型式。

(3)改变焊接方法，需重新评定。

(4)改变任何一个重要参数时需重新评定。

(5)对有冲击韧性要求的工艺评定，可在原评定合格的基础上按增加或变更的补加重要参数增焊冲击韧性试件进行试验，或者手弧焊时，板状试件选立焊位置，管状试件选水平固定或45°固定进行评定。

(6)改变次要参数，不需重新评定，但需重新编制焊接工艺规程。

3分类、分组见表2根据母材的化学成分，力学性能和焊接性能进行：(1)母材的类别号改变，需重新评定。

(2)同类别号中高组别号母材的评定适用于低组别号母材的评定，同时也适用于该组别号母材与低组别母材所组成的焊接接头。

(3)同组别号中一种母材评定合格的焊接工艺适用于同组别号的其它母材。

(4)不同类别号的母材组成焊接接头时，即使两种母材各自都已评定合格，对其所组成的接头仍需重新评定。

4试件焊后热处理应与产品在安装过程中焊后热处理基本相同，改变焊后热处理的类别、试件的热处理累积保温时间小于现场实际保温时间80%需重新评定。

表二母材分类注：对表中未列入的钢材可根据其化学成份，力学性能和焊接性能经与设计院协商后，归入相应的类别组别中。

5一条焊缝数种焊接方法对同一条焊缝使用两种或两种以上焊接方法（或焊接工艺）时,可按每一种焊接方法（或焊接工艺）分别进行评定，也可使用两种或两种以上的焊接方法(或焊接工艺)焊接试件，进行组合评定。

组合评定合格后，可以单独釆用其中一种或几种焊接方法(或焊接工艺)但要保证每一种焊接方法(或焊接工艺) 所熔敷的焊缝金属厚度都在已评定的各自有效范围内。
