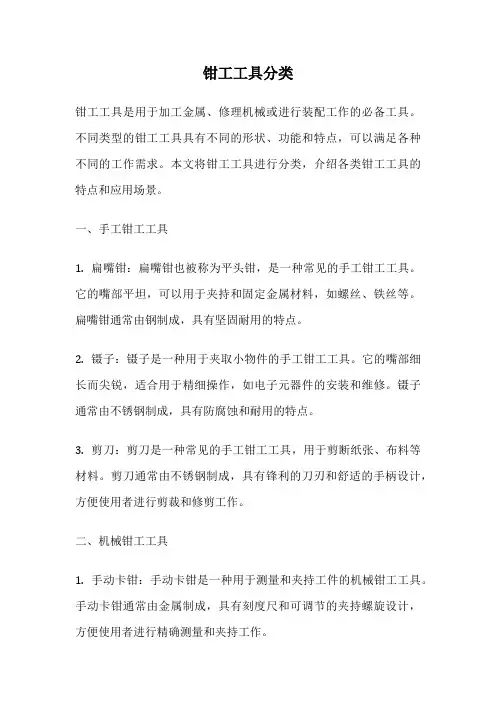

钳工工具分类钳工工具是用于加工金属、修理机械或进行装配工作的必备工具。
不同类型的钳工工具具有不同的形状、功能和特点,可以满足各种不同的工作需求。
本文将钳工工具进行分类,介绍各类钳工工具的特点和应用场景。
一、手工钳工工具1. 扁嘴钳:扁嘴钳也被称为平头钳,是一种常见的手工钳工工具。
它的嘴部平坦,可以用于夹持和固定金属材料,如螺丝、铁丝等。
扁嘴钳通常由钢制成,具有坚固耐用的特点。
2. 镊子:镊子是一种用于夹取小物件的手工钳工工具。
它的嘴部细长而尖锐,适合用于精细操作,如电子元器件的安装和维修。
镊子通常由不锈钢制成,具有防腐蚀和耐用的特点。
3. 剪刀:剪刀是一种常见的手工钳工工具,用于剪断纸张、布料等材料。
剪刀通常由不锈钢制成,具有锋利的刀刃和舒适的手柄设计,方便使用者进行剪裁和修剪工作。
二、机械钳工工具1. 手动卡钳:手动卡钳是一种用于测量和夹持工件的机械钳工工具。
手动卡钳通常由金属制成,具有刻度尺和可调节的夹持螺旋设计,方便使用者进行精确测量和夹持工作。
2. 液压卡钳:液压卡钳是一种通过液压力量来夹持工件的机械钳工工具。
它通常由钢制成,具有高压液压系统和可调节的夹持力量,用于夹持大型工件和进行高强度的加工工作。
3. 气动卡钳:气动卡钳是一种通过气压力量来夹持工件的机械钳工工具。
它通常由铝合金制成,具有高压气动系统和快速夹持速度,用于夹持和固定工件,提高工作效率。
三、电动钳工工具1. 电动螺丝刀:电动螺丝刀是一种用于拧紧和松开螺丝的电动钳工工具。
它通常由塑料和金属制成,具有高转速和可调节的扭矩控制,用于快速拧紧和松开各类螺丝。
2. 电动钳子:电动钳子是一种用于剪断金属材料的电动钳工工具。
它通常由钢制成,具有高速旋转刀刃和可调节的剪切力量,用于剪断金属管道、线材等材料。
3. 电动抛光机:电动抛光机是一种用于抛光和打磨表面的电动钳工工具。
它通常由塑料和金属制成,具有高速旋转抛光盘和可调节的抛光力量,用于提高工件表面的光洁度和平整度。
钳工专业知识一.什么叫钳工钳工是以手工工具并经常在台虎钳上进行手工操作的一个工种。
二. 钳工的发展钳工种类随着机械工业的发展,钳工的工作范围日益扩大,专业分工更细,因此钳工分成了普通钳工(装配钳工)、机修钳工、工具钳工等。
1:普通钳工(装配钳工)主要从事机器或部件的装配和调整工作以及一些零件的钳加工工作。
2:机修钳工主要从事各种机器设备的维修工作。
3:工具钳工主要从事模具、工具、量具及样板的制作。
三.钳工的工作范围钳工的工作范围主要有划线、加工零件、装配、设备维修和创新技术。
1:划线对加工前的零件进行划线。
2:加工零件对采用机械方法不太适宜或不能解决的零件以及各种工、夹、量具以及各种专用设备等的制造,要通过钳工工作来完成。
3:装配将机械加工好的零件按机械的各项技术精度要求进行组件、部件装配和总装配,使之成为一台完整的机械。
4:设备维修对机械设备在使用过程中出现损坏、产生故障或长期使用后失去使用精度的零件要通过钳工进行维护和修理。
5:创新技术为了提高劳动生产率和产品质量,不断进行技术革新,改进工具和工艺,也是钳工的重要任务。
四.钳工的特点钳工的特点有三大优点:(加工灵活、可加工形状复杂和高精度的零件、投资小),两大缺点:(生产效率低和劳动强度大、加工质量不稳定)。
1:加工灵活在不适于机械加工的场合,尤其是在机械设备的维修工作中,钳工加工可获得满意的效果。
2:可加工形状复杂和高精度的零件技术熟练的钳工可加工出比现代化机床加工的零件还要精密和光洁的零件,可以加工出连现代化机床也无法加工的形状非常复杂的零件,如高精度量具、样板、开头复杂的模具等。
3:投资小钳工加工所用工具和设备价格低廉,携带方便。
4:生产效率低,劳动强度大5:加工质量不稳定加工质量的高低受工人技术熟练程度的影响。

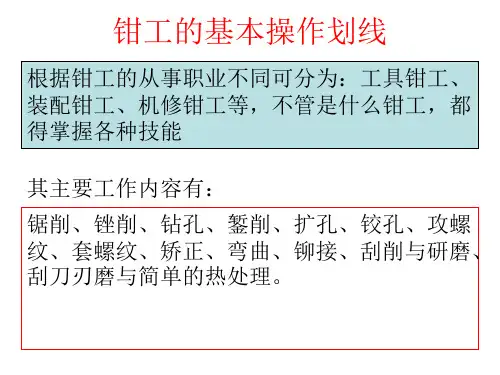

五.钳工基本操作技能钳工基本操作技能包括划线、錾削(凿削)、锯割、锉削、钻孔、扩孔、锪孔、铰孔、攻螺纹和套螺纹、矫正和弯曲、铆接、刮削、研磨、机器装配调试、设备维修以及基本测量技能和简单的热处理等。

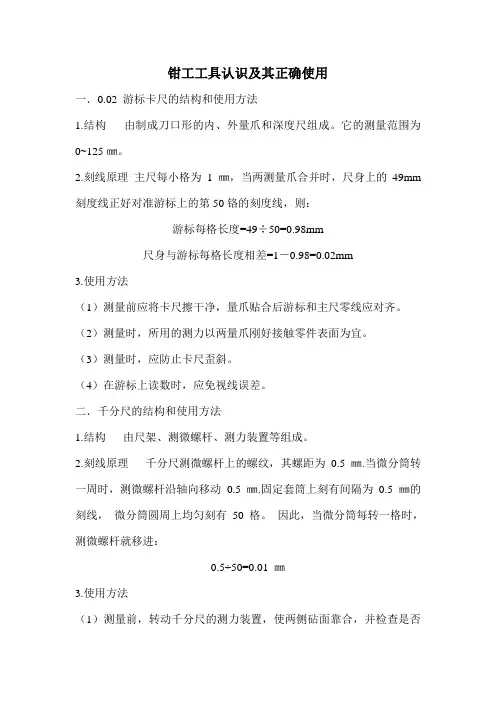

钳工工具认识及其正确使用一.0.02 游标卡尺的结构和使用方法1.结构由制成刀口形的内、外量爪和深度尺组成。
它的测量范围为0~125㎜。
2.刻线原理主尺每小格为1 ㎜,当两测量爪合并时,尺身上的49mm 刻度线正好对准游标上的第50铬的刻度线,则:游标每格长度=49÷50=0.98mm尺身与游标每格长度相差=1-0.98=0.02mm3.使用方法(1)测量前应将卡尺擦干净,量爪贴合后游标和主尺零线应对齐。
(2)测量时,所用的测力以两量爪刚好接触零件表面为宜。
(3)测量时,应防止卡尺歪斜。
(4)在游标上读数时,应免视线误差。
二.千分尺的结构和使用方法1.结构由尺架、测微螺杆、测力装置等组成。
2.刻线原理千分尺测微螺杆上的螺纹,其螺距为0.5 ㎜.当微分筒转一周时,测微螺杆沿轴向移动0.5 ㎜.固定套筒上刻有间隔为0.5 ㎜的刻线,微分筒圆周上均匀刻有50 格。
因此,当微分筒每转一格时,测微螺杆就移进:0.5÷50=0.01 ㎜3.使用方法(1)测量前,转动千分尺的测力装置,使两侧砧面靠合,并检查是否密合;同时看微分筒与固定套筒的零线是否对其,如有偏差应调固定套筒对零。
(2)测量时,用手转动测力装置,控制测力,不允许用冲力转动微分筒。
千分尺测微螺杆的轴线应与零件表面垂直。
(3)读数时,最好不取下千分尺进行读数,如需要取下读数,应先锁紧测微螺杆,然后轻轻取下千分尺,防止尺寸变动。
读数要细心,看清刻度,不要错读0.5 ㎜。
三.百分表的结构和使用方法1.结构百分表的传动系统是由齿轮、齿条等组成。
2.刻线原理测量杆移动1 mm时,大指针正好回转一圈。
而在百分表的表盘上沿圆周刻有100 等分格,其刻度值为1/100=0.01mm.测量时当大指针转过1 格刻度时,表示零件尺寸变化0.01 mm3.使用方法(1)测量前,检查表盘和指针有无松动现象;检查指针的稳定性。
(2)测量时,测量杆应垂直零件表面;测圆柱时,测量杆应对准圆柱中心。
钳工常用工具、量具、仪表的名称、用途与使用方法
一、钳工常用工具
1. 螺丝刀:用于拧紧或拆卸螺丝。
根据螺丝头部的槽口形状,螺丝刀可分为一字形和十字形螺丝刀。
使用时,应选用合适的螺丝刀,并确保刀口与螺丝头部槽口匹配,避免损坏螺丝。
2. 扳手:用于拧紧或拆卸螺栓和螺母。
常用的扳手有活动扳手、开口扳手和管钳等。
使用时,应选择合适的扳手,并确保扳手与螺栓或螺母匹配,避免损坏螺栓或螺母。
3. 锤子:用于敲击物体,使其变形或移位。
常用的锤子有铁锤、木锤和橡胶锤等。
使用时,应选择合适的锤子,并确保锤子的重量和形状适合于被敲击物体,避免损坏物体。
4. 钢锯:用于锯割金属材料。
使用时,应将钢锯放置在平整的表面上,并保持锯条与被锯割物体垂直。
同时,应逐渐施加压力,避免损坏锯条。
5. 电钻:用于在金属、木材或塑料等材料上打孔。
使用时,应选择合适的钻头,并确保电钻与被钻孔材料匹配,避免损坏材料。
同时,应注意安全,避免受伤。
二、量具
1. 游标卡尺:用于测量长度、宽度、高度和深度等尺寸。
使用时,应将游标卡尺放置在平整的表面上,并将被测量物体放在卡尺的测量爪之间。
同时,应注意保持卡尺的清洁和精度。
2. 千分尺:用于测量微小尺寸。
使用时,应将千分尺放置在平整的
表面上,并将被测量物体放在测量头上。
同时,应注意保持千分尺的清洁和精度。
3. 百分表:用于测量形状误差和位置误差。
使用时,应将百分表放置在平整的表面上,并将被测量物体放在测量头上。
同时,应注意保持百分表的清洁和精度。
4. 量角器:用于测量角度。
使用时,应将被测量物体放置在量角器的直尺上,并根据需要调整角度。
同时,应注意保持量角器的清洁和精度。
三、仪表
1. 万用表:用于测量电流、电压和电阻等电气参数。
使用时,应选择合适的量程,并将红黑表笔分别插入相应的插孔中。
同时,应注意保持万用表的清洁和精度。
2. 钳形表:用于测量交流电流和电压。
使用时,应将钳形表放置在平整的表面上,并将被测量导线放入钳口中。
同时,应注意保持钳形表的清洁和精度。
