钳工常用量具及其使用
钳工常用量具及其使用第2课时知识目标：1.知道钳工常用量具类型及长度单位基准。
2.学会钢直尺、游标卡尺、千分尺、游标万能角度尺和百分表的正确使用与维护方法。
技能目标：1.能正确使用钢直尺、游标卡尺、千分尺、游标万能角度尺和百分表测常用工件。
2.会对游标卡尺和千分尺等进行维护保养一、钢直尺1.工作任务台虎钳用钳口的宽度表示规格，锯条用的又是两端安装孔的中心距表示，你知道它们如何测量吗？本任务将介绍钢直尺。
2.知识准备（1）钢直尺的构造钢直尺是一种最简单的量具。
如图3-14所示，A面以mm为单位，B面以英寸为单位。
规格有150mm、200mm、300mm、500mm等四种，测量精度一般只能达到0.2～0.5mm。
（2）钢直尺的作用钢直尺可用来量取尺寸，测量工件的长度、宽度、高度和深度及划直线。
（3）钢直尺的使用注意事项①尽量使待测物贴近钢尺的刻度线，读数时视线要垂直钢尺。
②一般不要用钢尺的端点作为测量的起点，因为端边易受磨损而给测量带来误差。
③钢尺的刻度可能不够均匀，在测量时要选取不同起点进行多次测量，然后取平均值。
④钢直尺读数时可以准确读到mm位，mm位以下的0.1mm位是凭眼睛估读位。
计量大会第3次定义“米”为：“光在真空中1／299792458秒的时间间隔内所行进的路程长度”。
常用的长度单位名称和代号见表3-2。
3.任务完成过程（1）测出钳工实训室钳桌的高度。
（3）钢直尺的使用注意事项①尽量使待测物贴近钢尺的刻度线，读数时视线要垂直钢尺。
②一般不要用钢尺的端点作为测量的起点，因为端边易受磨损而给测量带来误差。
③钢尺的刻度可能不够均匀，在测量时要选取不同起点进行多次测量，然后取平均值。
④钢直尺读数时可以准确读到mm位，mm位以下的0.1mm位是凭眼睛估读位。
（4）长度单位基准长度单位基准为米（m）。
1983年，第17届国际计量大会第3次定义“米”为：“光在真空中1／299792458秒的时间间隔内所行进的路程长度”。
钳工实训使用设备及主要工具
钳工实训使用设备及主要工具钳工实训是一项非常重要的技能培训，钳工使用的设备和工具对于工作效率和成果至关重要。
本文将介绍钳工实训中常用的设备和主要工具，帮助读者了解钳工实训的基本要素。
一、常用设备：1. 钳工工作台：钳工工作台是钳工实训的基本设备，用于放置工作物件和工具。
一般由坚固的金属材料制成，具有稳定的结构和合适的工作高度。
2. 钳工切割机：钳工切割机是一种用于切割金属材料的机械设备，常用于切割管道、角铁等。
它通常由电机、切割刀、导轨等部件组成，操作简便高效。
3. 钳工钻床：钳工钻床是一种用于钻孔的机械设备，可钻孔金属、木材和塑料等材料。
钳工钻床具有稳定的结构和可调节的钻孔深度，可满足不同工作需求。
4. 钳工铣床：钳工铣床是一种用于铣削金属材料的机械设备，可加工平面、曲面和齿轮等工件。
钳工铣床具有高精度和稳定性能，可完成复杂的加工任务。
二、主要工具：1. 钳子：钳子是钳工实训中最常用的工具之一，用于夹持、固定和转动工件。
常见的钳子有扳手、老虎钳、卡簧钳等，适用于不同的工作场景。
2. 扳手：扳手是一种用于拧紧和松开螺栓和螺母的工具，常用于钳工实训中的拆装工作。
扳手的尺寸和形状各异，适用于不同规格的螺栓和螺母。
3. 锤子：锤子是一种用于敲击和打击的工具，常用于钳工实训中的定位和调整工作。
常见的锤子有铁锤、橡胶锤、木锤等，适用于不同的工作需求。
4. 锉刀：锉刀是一种用于修整和打磨的工具，常用于钳工实训中的加工和整形工作。
锉刀的形状和牙距各异，可满足不同的加工要求。
5. 钢尺：钢尺是一种用于测量和标记的工具，常用于钳工实训中的尺寸确定和布置工作。
钢尺通常具有刻度和标记，可提供精确的测量结果。
6. 卡尺：卡尺是一种用于测量内外尺寸的工具，常用于钳工实训中的精确测量工作。
卡尺有很多种类，如游标卡尺、卷尺等，可根据需要选择使用。
7. 气动工具：气动工具是一种利用气压驱动的工具，常用于钳工实训中的高效加工和装配工作。

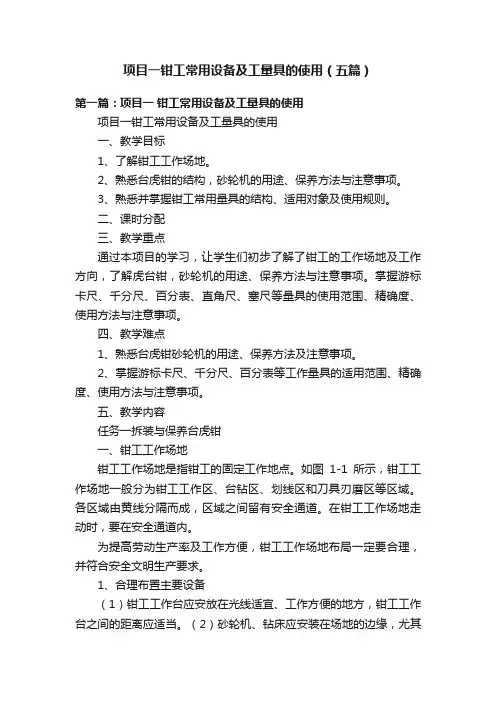

项目一 钳工常用设备及工量具的使用(优质严选)
项目一钳工常用设备及工量具的使用一、教学目标1、了解钳工工作场地。
2、熟悉台虎钳的结构，砂轮机的用途、保养方法与注意事项。
3、熟悉并掌握钳工常用量具的结构、适用对象及使用规则。
二、课时分配三、教学重点通过本项目的学习，让学生们初步了解了钳工的工作场地及工作方向，了解虎台钳，砂轮机的用途、保养方法与注意事项。
掌握游标卡尺、千分尺、百分表、直角尺、塞尺等量具的使用范围、精确度、使用方法与注意事项。
四、教学难点1、熟悉台虎钳砂轮机的用途、保养方法及注意事项。
2、掌握游标卡尺、千分尺、百分表等工作量具的适用范围、精确度、使用方法与注意事项。

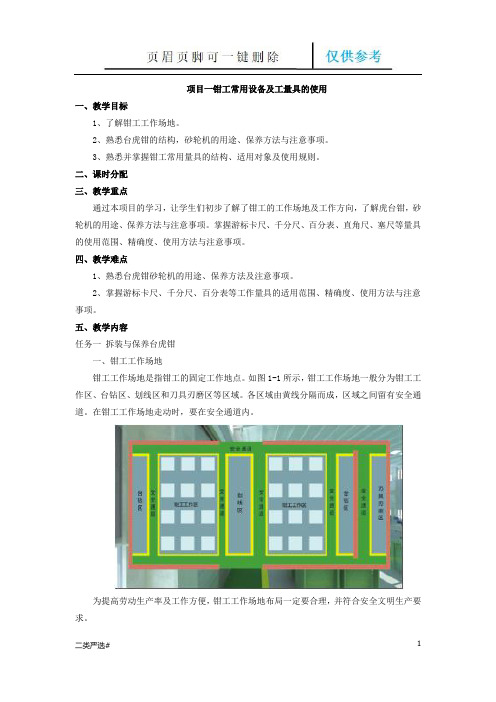

五、教学内容任务一拆装与保养台虎钳一、钳工工作场地钳工工作场地是指钳工的固定工作地点。
如图1-1所示，钳工工作场地一般分为钳工工作区、台钻区、划线区和刀具刃磨区等区域。
各区域由黄线分隔而成，区域之间留有安全通道。
在钳工工作场地走动时，要在安全通道内。
为提高劳动生产率及工作方便，钳工工作场地布局一定要合理，并符合安全文明生产要求。
1、合理布置主要设备（1）钳工工作台应安放在光线适宜、工作方便的地方，钳工工作台之间的距离应适当。
（2）砂轮机、钻床应安装在场地的边缘，尤其是砂轮机一定要安装在安全、可靠的地方。
2、合理摆放毛坯和工件毛坯和工件要分开放置，并摆放整齐，工件尽量放置在搁架上，避免磕碰。
3、合理摆放工具、量具和夹具（1）工具、夹具和量具应放置在固定的位置，不得混放，并摆放整齐。
（2）工作时，钳工工具一般放置在台虎钳的两侧，量具则放置在台虎钳的正前方。
（3）工具的柄部不得超出工作台台面，以免被碰落砸伤人员或损坏工具。
（4）工具、量具和夹具使用后，应及时保养并放回原处。
4、钳工工作场地应保持整洁工作结束后，应按照要求对设备进行清理、润滑，并把工作场地打扫干净。
二、钳工常用设备钳工工作场地中的主要设备有钳工工作台、台虎钳、砂轮机等，正确使用和维护各种设备，是提高劳动生产率和保证产品质量的关键。
钳工常用设备、工具及量具
