钳工常用量具及其使用

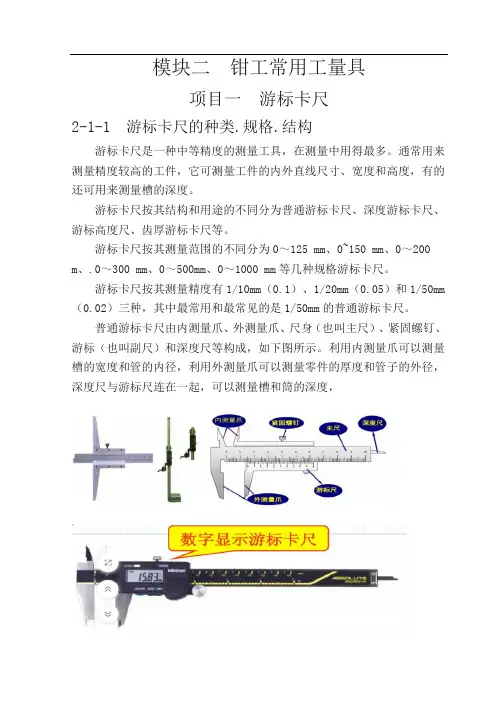

模块二钳工常用工量具项目一游标卡尺2-1-1 游标卡尺的种类.规格.结构游标卡尺是一种中等精度的测量工具，在测量中用得最多。

通常用来测量精度较高的工件，它可测量工件的内外直线尺寸、宽度和高度，有的还可用来测量槽的深度。

游标卡尺按其结构和用途的不同分为普通游标卡尺、深度游标卡尺、游标高度尺、齿厚游标卡尺等。

游标卡尺按其测量范围的不同分为0～125 mm、0~150 mm、0～200 m、.0～300 mm、0～500mm、0～1000 mm等几种规格游标卡尺。

游标卡尺按其测量精度有1/10mm（0.1）、1/20mm（0.05）和1/50mm （0.02）三种，其中最常用和最常见的是1/50mm的普通游标卡尺。

普通游标卡尺由内测量爪、外测量爪、尺身（也叫主尺）、紧固螺钉、游标（也叫副尺）和深度尺等构成，如下图所示。

利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管子的外径，深度尺与游标尺连在一起，可以测量槽和筒的深度，2-1-2 游标卡尺刻线原理（精度为0、02 mm为例）当两爪合并时，游标上的50格刚好等于尺身上的49格（49 mm），尺身每1格是1 mm，则游标上每1格间距为0.98 mm（49 mm÷50），主尺与游标每1格间距相差 0.02 mm（1-0.98）。

0.02 mm即为该游标卡尺的最小读数值（测量精度）。

2-1-3 游标卡尺的读数方法1.读出副尺零线左边与主尺相邻的第一条刻线的整毫米数，为所测尺寸的整数值。

2.读出副尺上与主尺刻线对齐的那一条刻线所表示的数值，为所测尺寸的小数值（游标上的1格代表0.02 mm，乘以副尺上的刻度数）。

3.把整毫米数和毫米小数加起来，即为所测零件的尺寸数值。

2-1-4 游标卡尺使用及注意事项1.使用前，应先擦干净两卡脚测量面，合拢两卡脚，检查副尺0线与主尺0线是否对齐，若未对齐，应根据原始误差修正测量读数。

2.测量工件时卡脚测量面必须与工件的表面平行或垂直，不得歪斜，且用力不能过大，以免卡脚变形或磨损，影响测量精度。

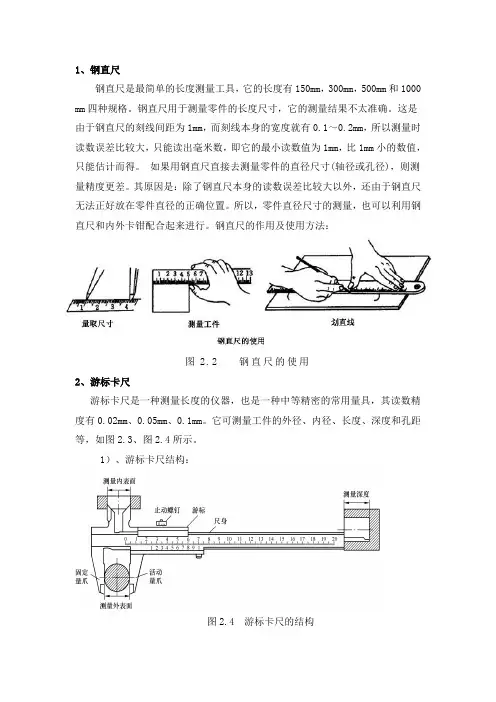

1、钢直尺钢直尺是最简单的长度测量工具，它的长度有150mm，300mm，500mm和1000 mm四种规格。

钢直尺用于测量零件的长度尺寸，它的测量结果不太准确。

这是由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大，只能读出毫米数，即它的最小读数值为1mm，比1mm小的数值，只能估计而得。

如果用钢直尺直接去测量零件的直径尺寸(轴径或孔径)，则测量精度更差。

其原因是：除了钢直尺本身的读数误差比较大以外，还由于钢直尺无法正好放在零件直径的正确位置。

所以，零件直径尺寸的测量，也可以利用钢直尺和内外卡钳配合起来进行。

钢直尺的作用及使用方法：图 2.2 钢直尺的使用2、游标卡尺游标卡尺是一种测量长度的仪器，也是一种中等精密的常用量具，其读数精度有0.02mm、0.05mm、0.1mm。

它可测量工件的外径、内径、长度、深度和孔距等，如图2.3、图2.4所示。

1）、游标卡尺结构：图2.4 游标卡尺的结构2）、游标卡尺的刻线原理及读数方法（1）、1/20mm（0.05mm）游标卡尺的刻线原理及读数方法刻线原理：游标卡尺是利用尺身的刻线间距与游标的刻线间距差来进行分度的。

主尺上每一格的长度为1mm，当两量爪合并时，游标上的20格刚刚好与尺身上的19mm对正。

因此，尺身与游标每格之差为：1-19/20=0.05（mm），此差值即为1/20mm游标卡尺的测量精度，如图2.26所示。

图2.26 1/20mm刻线原理读数方法分三个步骤：①、读出游标上零线左面尺寸的毫米整数；②、读出游标上哪一条刻线与尺身刻线对齐；③、把尺身和游标上的尺寸加起来即为测得尺寸，如下图2.27所示。

图2.27 1/20mm游标读数方法（2）、1/50mm（0.02mm）游标卡尺主尺上每一格的长度为1mm，当两量爪合并时，游标上的50格刚刚好与尺身上的49mm对正。

因此，尺身与游标每格之差为：1-49/50=0.02（mm），此差值即为1/50mm游标卡尺的测量精度，如图2.28所示。

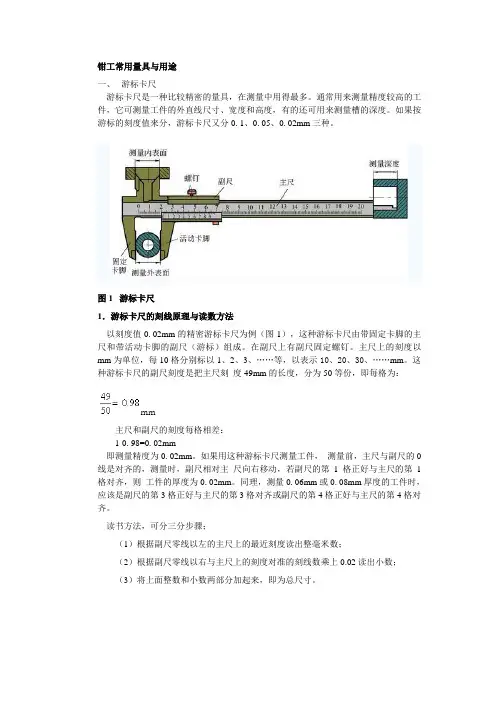

钳工常用量具与用途一、游标卡尺游标卡尺是一种比较精密的量具，在测量中用得最多。

通常用来测量精度较高的工件，它可测量工件的外直线尺寸、宽度和高度，有的还可用来测量槽的深度。

如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种。

图1 游标卡尺1．游标卡尺的刻线原理与读数方法以刻度值0.02mm的精密游标卡尺为例（图1），这种游标卡尺由带固定卡脚的主尺和带活动卡脚的副尺（游标）组成。

在副尺上有副尺固定螺钉。

主尺上的刻度以mm为单位，每10格分别标以1、2、3、……等，以表示10、20、30、……mm。

这种游标卡尺的副尺刻度是把主尺刻度49mm的长度，分为50等份，即每格为：mm主尺和副尺的刻度每格相差：1-0.98=0.02mm即测量精度为0.02mm。

如果用这种游标卡尺测量工件，测量前，主尺与副尺的0线是对齐的，测量时，副尺相对主尺向右移动，若副尺的第1格正好与主尺的第1格对齐，则工件的厚度为0.02mm。

同理，测量0.06mm或0.08mm厚度的工件时，应该是副尺的第3格正好与主尺的第3格对齐或副尺的第4格正好与主尺的第4格对齐。

读书方法，可分三分步骤；（1）根据副尺零线以左的主尺上的最近刻度读出整毫米数；（2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；（3）将上面整数和小数两部分加起来，即为总尺寸。

图2 0.02mm游标卡尺的读数方法如图2所示，副尺0线所对主尺前面的刻度64mm，副尺0线后的第9条线与主尺的一条刻线对齐。

副尺0线后的第9条线表示：0.18 mm0.02X9=所以被测工件的尺寸为：64+0.18=64.18 mm2．游标卡尺的使用与注意事项（1）游标卡尺的使用游标卡尺可用来测量工件的宽度、外径、内径和深度。

如图3所示，其中a)图为测量工件宽度的方法，b)图为测量工件外径的方法，c)图为测量工件内径的方法，d)图为测量工件深度的方法。

图3 游标卡尺的应用a) 测量工件宽度b) 测量工件外径c) 测量工件内径d) 测量工件深度（2）注意事项游标卡尺是比较精密的量具，使用时应注意如下事项：a使用前，应先擦干净两卡脚测量面，合拢两卡脚，检查副尺0线与主尺0线是否对齐，若未对齐，应根据原始误差修正测量读数。

钳工常用工具、量具、仪表的名称、用途与使用方法一、钳工常用工具1. 螺丝刀：用于拧紧或拆卸螺丝。

根据螺丝头部的槽口形状，螺丝刀可分为一字形和十字形螺丝刀。

使用时，应选用合适的螺丝刀，并确保刀口与螺丝头部槽口匹配，避免损坏螺丝。

2. 扳手：用于拧紧或拆卸螺栓和螺母。

常用的扳手有活动扳手、开口扳手和管钳等。

使用时，应选择合适的扳手，并确保扳手与螺栓或螺母匹配，避免损坏螺栓或螺母。

3. 锤子：用于敲击物体，使其变形或移位。

常用的锤子有铁锤、木锤和橡胶锤等。

使用时，应选择合适的锤子，并确保锤子的重量和形状适合于被敲击物体，避免损坏物体。

4. 钢锯：用于锯割金属材料。

使用时，应将钢锯放置在平整的表面上，并保持锯条与被锯割物体垂直。

同时，应逐渐施加压力，避免损坏锯条。

5. 电钻：用于在金属、木材或塑料等材料上打孔。

使用时，应选择合适的钻头，并确保电钻与被钻孔材料匹配，避免损坏材料。

同时，应注意安全，避免受伤。

二、量具1. 游标卡尺：用于测量长度、宽度、高度和深度等尺寸。

使用时，应将游标卡尺放置在平整的表面上，并将被测量物体放在卡尺的测量爪之间。

同时，应注意保持卡尺的清洁和精度。

2. 千分尺：用于测量微小尺寸。

使用时，应将千分尺放置在平整的表面上，并将被测量物体放在测量头上。

同时，应注意保持千分尺的清洁和精度。

3. 百分表：用于测量形状误差和位置误差。

使用时，应将百分表放置在平整的表面上，并将被测量物体放在测量头上。

同时，应注意保持百分表的清洁和精度。

4. 量角器：用于测量角度。

使用时，应将被测量物体放置在量角器的直尺上，并根据需要调整角度。

同时，应注意保持量角器的清洁和精度。

三、仪表1. 万用表：用于测量电流、电压和电阻等电气参数。

使用时，应选择合适的量程，并将红黑表笔分别插入相应的插孔中。

同时，应注意保持万用表的清洁和精度。

2. 钳形表：用于测量交流电流和电压。

使用时，应将钳形表放置在平整的表面上，并将被测量导线放入钳口中。

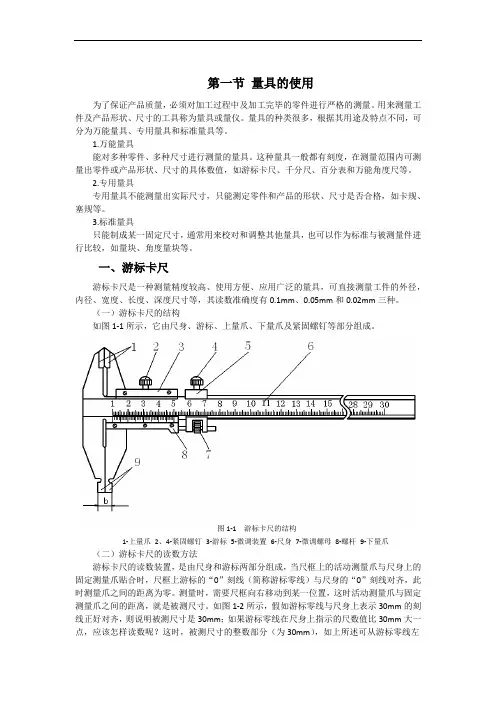

第一节量具的使用为了保证产品质量，必须对加工过程中及加工完毕的零件进行严格的测量。

用来测量工件及产品形状、尺寸的工具称为量具或量仪。

量具的种类很多，根据其用途及特点不同，可分为万能量具、专用量具和标准量具等。

1.万能量具能对多种零件、多种尺寸进行测量的量具。

这种量具一般都有刻度，在测量范围内可测量出零件或产品形状、尺寸的具体数值，如游标卡尺、千分尺、百分表和万能角度尺等。

2.专用量具专用量具不能测量出实际尺寸，只能测定零件和产品的形状、尺寸是否合格，如卡规、塞规等。

3.标准量具只能制成某一固定尺寸，通常用来校对和调整其他量具，也可以作为标准与被测量件进行比较，如量块、角度量块等。

一、游标卡尺游标卡尺是一种测量精度较高、使用方便、应用广泛的量具，可直接测量工件的外径，内径、宽度、长度、深度尺寸等，其读数准确度有0.1mm、0.05mm和0.02mm三种。

（一）游标卡尺的结构如图1-1所示，它由尺身、游标、上量爪、下量爪及紧固螺钉等部分组成。

图1-1 游标卡尺的结构1-上量爪2、4-紧固螺钉3-游标5-微调装置6-尺身7-微调螺母8-螺杆9-下量爪（二）游标卡尺的读数方法游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。

测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸。

如图1-2所示，假如游标零线与尺身上表示30mm的刻线正好对齐，则说明被测尺寸是30mm；如果游标零线在尺身上指示的尺数值比30mm大一点，应该怎样读数呢？这时，被测尺寸的整数部分（为30mm），如上所述可从游标零线左图1—2 游标卡尺的使用与读数边的尺身刻线上读出来，而比1mm小的小数部分则是借助游标读出来的（图中●所指刻线，为0.7mm），二者之和即被测尺寸是30.7mm，这是游标测量器具的共同特点。

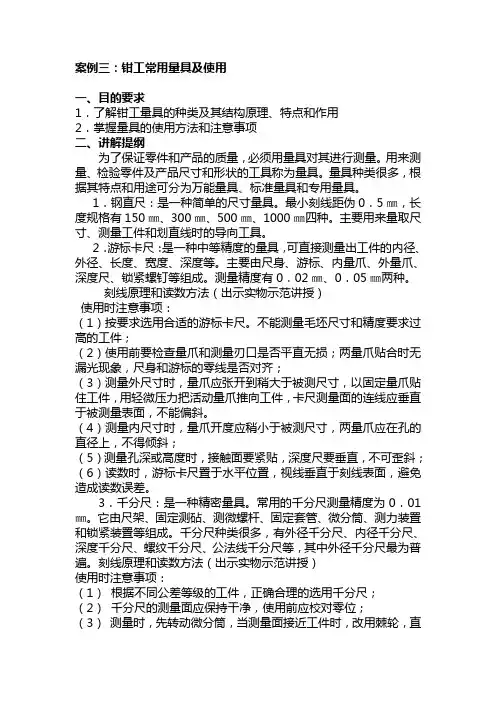

案例三：钳工常用量具及使用一、目的要求1．了解钳工量具的种类及其结构原理、特点和作用2．掌握量具的使用方法和注意事项二、讲解提纲为了保证零件和产品的质量，必须用量具对其进行测量。

用来测量、检验零件及产品尺寸和形状的工具称为量具。

量具种类很多，根据其特点和用途可分为万能量具、标准量具和专用量具。

1．钢直尺：是一种简单的尺寸量具。

最小刻线距伪0．5㎜，长度规格有150㎜、300㎜、500㎜、1000㎜四种。

主要用来量取尺寸、测量工件和划直线时的导向工具。

2．游标卡尺：是一种中等精度的量具，可直接测量出工件的内径、外径、长度、宽度、深度等。

主要由尺身、游标、内量爪、外量爪、深度尺、锁紧螺钉等组成。

测量精度有0．02㎜、0．05㎜两种。

刻线原理和读数方法（出示实物示范讲授）使用时注意事项：（1）按要求选用合适的游标卡尺。

不能测量毛坯尺寸和精度要求过高的工件；（2）使用前要检查量爪和测量刃口是否平直无损；两量爪贴合时无漏光现象，尺身和游标的零线是否对齐；（3）测量外尺寸时，量爪应张开到稍大于被测尺寸，以固定量爪贴住工件，用轻微压力把活动量爪推向工件，卡尺测量面的连线应垂直于被测量表面，不能偏斜。

（4）测量内尺寸时，量爪开度应稍小于被测尺寸，两量爪应在孔的直径上，不得倾斜；（5）测量孔深或高度时，接触面要紧贴，深度尺要垂直，不可歪斜；（6）读数时，游标卡尺置于水平位置，视线垂直于刻线表面，避免造成读数误差。

3．千分尺：是一种精密量具。

常用的千分尺测量精度为0．01㎜。

它由尺架、固定测砧、测微螺杆、固定套管、微分筒、测力装置和锁紧装置等组成。

千分尺种类很多，有外径千分尺、内径千分尺、深度千分尺、螺纹千分尺、公法线千分尺等，其中外径千分尺最为普遍。

刻线原理和读数方法（出示实物示范讲授）使用时注意事项：（1）根据不同公差等级的工件，正确合理的选用千分尺；（2）千分尺的测量面应保持干净，使用前应校对零位；（3）测量时，先转动微分筒，当测量面接近工件时，改用棘轮，直到棘轮发出“咔、咔”声为止；（4）测量时，千分尺要放正，并注意温度影响；（5）不能用千分尺测量毛坯或转动的工件；（6）为防止尺寸变动，可转动锁紧装置，锁紧测微螺杆。
