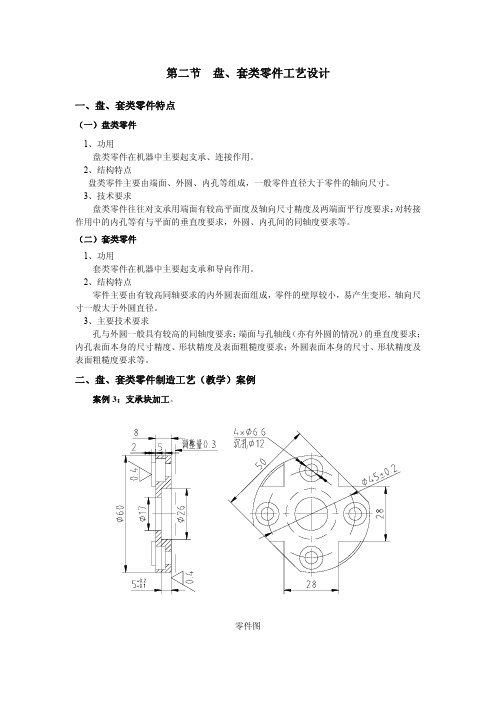

第二节 盘、套类零件工艺设计一、盘、套类零件特点（一）盘类零件1、功用盘类零件在机器中主要起支承、连接作用。
2、结构特点盘类零件主要由端面、外圆、内孔等组成，一般零件直径大于零件的轴向尺寸。
3、技术要求盘类零件往往对支承用端面有较高平面度及轴向尺寸精度及两端面平行度要求；对转接作用中的内孔等有与平面的垂直度要求，外圆、内孔间的同轴度要求等。
（二）套类零件1、功用套类零件在机器中主要起支承和导向作用。
2、结构特点零件主要由有较高同轴要求的内外圆表面组成，零件的壁厚较小，易产生变形，轴向尺寸一般大于外圆直径。
3、主要技术要求孔与外圆一般具有较高的同轴度要求；端面与孔轴线（亦有外圆的情况）的垂直度要求；内孔表面本身的尺寸精度、形状精度及表面粗糙度要求；外圆表面本身的尺寸、形状精度及表面粗糙度要求等。
二、盘、套类零件制造工艺（教学）案例案例3：支承块加工。
零件图三维图1、零件工艺性分析（1）零件材料：45钢。
切削加工性良好。
刀具材料及几何参数选择同案例1。
（2）零件组成表面：两端面，外圆面，中间孔及沉孔，安装孔，侧面，十字槽，倒角等。
（3）零件结构分析：两端面起支承作用，光度要求高，轴向尺寸在安装后通过配磨保证两件等高。
轴向尺寸小，为典型的盘类零件。
（4）主要技术条件：端面粗糙度要求Ra0.4µm两端面保证平行。
2、零件工艺设计（1）毛坯选择按零件形状及要求，可选棒料。
（2）基准及安装方案分析该零件的主要基准无疑为两端面，安装孔及十字槽等表面加工均为端面作定位基准，侧表面位置，孔的中心考虑精度要求不高，且该零件为单件生产，采用划线确定；两平面的平行度则采用互为基准的方法保证。
（3）零件表面加工方法按端面Ra0.4µm的要求，其终加工方法选择精磨。
为确保零件安装平整，安装孔应与端面垂直，在加工安装孔，铣十字槽前先粗磨好平面，孔及槽等表面加工后再精磨平面。
侧面采用铣削，安装孔采用钻削，中间孔及沉孔可采用车削。
套类零件加工工艺第一节套类零件的种类和结构套类零件是指带有孔的零件，带有孔有下列几种：1. 紧定孔：这种孔是用来穿插螺栓，螺钉的。
它的孔要求不高，一般在4.5级精度以下。
2. 回转体零件上的孔。
如阶台孔，光滑孔，一般套筒的法兰盘都是这种孔。
有些孔是锥形的，有些孔内有构槽的。
这种孔精度在2－3级右左。
3. 箱体零件上的孔：床头箱轴承孔等这种孔精度要求较高，一般精度在2级或2级以上。
套类零件上也有倒角沟槽，凸肩部分，为什么会有这些部分呢？这就是为了考虑零件结构工艺性。
也就是说为了使零件便于加工和使用以及增加零件钢性。
孔内沟槽，倒角，圆弧，作用尺寸与轴尖零件相同。
第三节套类零件的精度要求套类零件精度有以下几个项目：1. 孔的位置精度1）同心度？（孔之间或孔与某些表面间的尺寸精度）2）平行度3）垂直度4）角度精度2. 圆柱孔本身精度1）孔径和长度尺寸精度2）孔的形状精度（如椭圆度，锥度，鼓形度）3）表面粗糙度（光洁度）按图纸要求第三节套类零件毛坯和加工余量1. 毛坯的材料和种类套类零件一般是用钢，铸铁，青铜，黄铜，铅等材料制成。
一般孔径小于20毫米的套筒，其他毛坯采用热轧或冷轧材料，当孔径大于20毫米，带采用钢管，模铸件，带孔铸件。
2. 工序间加工余量套类零件毛坯加工余量在铸.锻时已确定。
如果在实心材料上加工出孔来。
需经过钻孔.鏜孔.鉸孔在一个工序完成时，必须为下一个工序留出加工余量。
第四节套类零件的安装由于套类零件有各种不同形状和尺寸，精度要求也不相同，所以它也有各种不同安装方法。
1) 要保证套类零件两个端面平行度和内孔的垂直度，可以采用下面几种方法安装：2) 把工件与三爪卡盘卡爪阶台贴平。
3) 把工件套在心轴上再车端面(放三爪卡盘内)4) 应用活动档铁(可任意调长短)5) 用未经淬火软卡爪车一个卡台，固定工件。
6) 工件数量较多，可用专用夹具安装。
1.实心心轴2.胀套心轴3.橡胶心轴4.塑胶心轴5.伞形顶针6.闷头中心孔顶工釿第五节内孔表面的加工方法一. 钻孔注意以下几点：1)钻头引向端面，不可用力太大，防止断钻头和偏孔。
情境2 第六部分拓展学习资料一、盘类零件典型工艺路线与轴相比，盘的工艺的不同主要在于安装方式的体现，当然，随零件组成表面的变化，牵涉的加工方法亦会有所不同。
因此，该“典型”主要在于理解基础上的灵活运用，而不能死搬硬套。
下料（或备坯）→去应力处理→粗车→半精车→平磨端面（亦可按零件情况不作安排）→非回转面加工→去毛刺→中检→最终热处理→精加工主要表面（磨或精车）→终检。
二、套类零件典型工艺路线备坯→去应力处理→基准面加工→孔加工粗加工→外圆等粗加工→组织处理→孔半精加工→外圆等半精加工→其它非回转面加工→去毛刺→中检→零件最终热处理→精加工孔→精加工外圆的等→清洗→终检。
三、法兰盘加工工艺图2-15是法兰盘的零件图。
从其技术要求中可以看出，关键是要保证φ55外圆表面对φ35孔基准轴线的同轴度以及两端面相对基准轴线的端面圆跳动要求。
由于各表面粗糙度Ra值均在1.6以上,故可在车床上加工，然后再加工小孔与槽。
其工艺过程见表2-4。
此工艺过程既使粗、精加工分开,又较好地保证了加工精度。
其工艺过程见表2-4。
图2-15 法兰盘1表2-4 法兰盘工艺过程四、中心架和跟刀架中心架和跟刀架图2-162在加工细长轴或长套筒零件时，为了防止其弯曲变形，必须使用中心架或跟刀架作为辅助支承。
中心架上有三个等分布置并能单独调节伸缩的支承爪。
使用时，用压板、螺钉将中心架固定在床身导轨上，调节支承爪，使工件轴线与主轴轴线重合，且支承爪与工件表面的接触应松紧适当，如图2-16所示。
跟刀架上一般有两个能单独调节伸缩的支承爪，它们分别安在工件的上面和车刀的对面，如图2-16所示。
五、互为基准原则两个被加工表面之间位置精度较高，要求加工余量小而均匀时。
互为基准图2-17六、找正法装夹工件（1）直接找正法用百分表、划针或目测在机床上直接找正工件的有关基准，使工件占有正确的位置称为 2-18所示。
直接找正法。
单件和小批生产。
直接找正法如图）划线找正法（2使工件获得正确的位置称划在机床上用划线盘按毛坯或半成品上预先划好的线找正工件，所示。
大学毕业设计套类零件的加工。
以及盘类零件的设计与加工本文主要介绍了课题一套类零件和盘类零件的加工过程。
在第一章中，详细分析了零件图样和工艺结构，并确定了最佳加工方案。
在第二章中，介绍了工件的装夹方法和定位基准选择的原则，并确定了合理的装夹方式。
在第三章中，讨论了刀具和切削用量的选择，以及刀点和换刀点的设置。
在第四章和第五章中，分别介绍了轴类零件和盘类零件的加工工艺和程序编制。
最后，在致谢词中感谢了所有参与本课题的人员。
制造业是一个国家经济的支柱产业，对经济和政治地位具有至关重要的影响。
本文介绍了课题一套类零件和盘类零件的加工过程，从材料选择、刀具选择、工装夹具、定位元件、基准选择、定位方式、对刀、工艺路线拟定、程序编制、数控车、数控铣等方面进行了全面的讨论。
特别是在轴的数控加工工艺分析、装夹、基准选择、工艺路线的拟定、程序编制等方面，本文进行了重点和难点的探讨。
希望本文能够对制造业相关人员提供一定的参考和借鉴价值。
随着科技的不断发展，机电产品变得越来越精密和复杂，并且更新换代的速度越来越快，这导致中小批量的零件生产越来越多。
因此，制造业对高精度、高效率和高柔性的要求也越来越高。
市场需要提供满足不同加工需求的生产制造系统，同时降低维护和使用成本，并具备方便的网络功能以适应未来的生产组织和管理模式。
随着社会经济的发展和计算机技术的高速发展，传统的制造业已经发生了根本性的变革。
现代制造技术，特别是数控技术，成为了制造业实现柔性化、自动化、集成化及智能化的重要基础。
数控技术的发展对一个国家的经济发展和综合国力具有重要影响，因此世界各工业发达国家都在发展自己的数控技术及其产业。
在中国，数控技术与装备的发展也得到了高度重视，近年来取得了相当大的进步。
毕业设计是学生在修完所有课程之后进行的一次综合性设计，主要涉及到数控加工工艺设计、机械设计等方面的知识。
本次毕业设计着重说明了一轴的数控加工方法，包括零件图样的分析、数控加工的工艺分析、工艺路线的制定和数控程序的编制。
