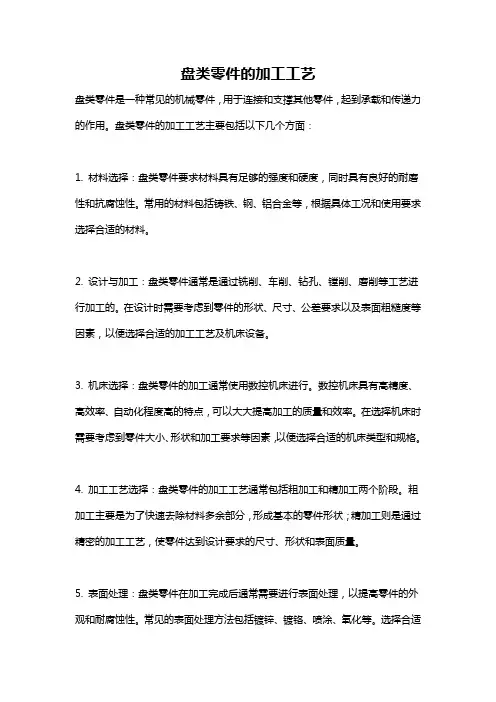

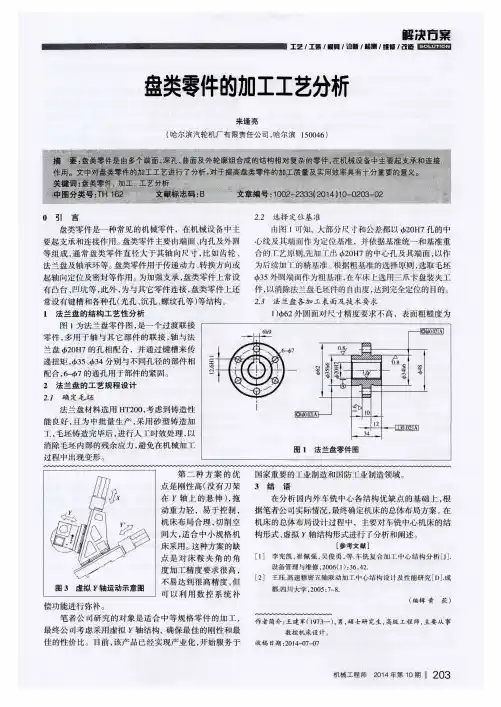

盘类零件的加工工艺盘类零件是一种常见的机械零件,用于连接和支撑其他零件,起到承载和传递力的作用。
盘类零件的加工工艺主要包括以下几个方面:1. 材料选择:盘类零件要求材料具有足够的强度和硬度,同时具有良好的耐磨性和抗腐蚀性。
常用的材料包括铸铁、钢、铝合金等,根据具体工况和使用要求选择合适的材料。
2. 设计与加工:盘类零件通常是通过铣削、车削、钻孔、镗削、磨削等工艺进行加工的。
在设计时需要考虑到零件的形状、尺寸、公差要求以及表面粗糙度等因素,以便选择合适的加工工艺及机床设备。
3. 机床选择:盘类零件的加工通常使用数控机床进行。
数控机床具有高精度、高效率、自动化程度高的特点,可以大大提高加工的质量和效率。
在选择机床时需要考虑到零件大小、形状和加工要求等因素,以便选择合适的机床类型和规格。
4. 加工工艺选择:盘类零件的加工工艺通常包括粗加工和精加工两个阶段。
粗加工主要是为了快速去除材料多余部分,形成基本的零件形状;精加工则是通过精密的加工工艺,使零件达到设计要求的尺寸、形状和表面质量。
5. 表面处理:盘类零件在加工完成后通常需要进行表面处理,以提高零件的外观和耐腐蚀性。
常见的表面处理方法包括镀锌、镀铬、喷涂、氧化等。
选择合适的表面处理方法可以根据零件的具体应用要求和使用环境来决定。
6. 检测与质量控制:在盘类零件的加工过程中,需要进行相关的检测与质量控制以确保零件的质量符合要求。
常见的检测方法包括尺寸测量、形状测量、表面质量检验等。
在加工过程中,需要通过不断的检测与调整,确保加工零件的尺寸、形状和表面质量达到设计要求。
7. 进一步加工:盘类零件加工完成后,可能还需要进行进一步的热处理、焊接、装配等工艺,以便将其与其他部件连接起来,形成完整的机械装置。
综上所述,盘类零件的加工工艺涉及到材料选择、设计与加工、机床选择、加工工艺选择、表面处理、检测与质量控制、进一步加工等多个方面。
通过合理选择和应用加工工艺,可以获得符合要求的零件,提高生产效率和产品质量。
《数控编程与仿真》教案首页学时学时掌握盘类零件的结构特点和加工工艺的特点,正确分析盘类零件的加工工艺。
的编程格式及应用,掌握盘类通过掌握知识、掌握技能,培养学生学会学习、学会工作的学习方法的能力掌握数控编程方法与相关指令,培养学生善于劳动组织与实施的社会能力环节内容意图 任务描述(15")1.提问:(1)什么是盘类零件?(2)盘类零件能否用轴类零件的指令进行加工?学生通过观看数控加工零件的视频,回答以上问题。
2.引入加工零件名称:连接法兰盘轮廓 加工零件类型描述:盘类零件任务内容描述:熟悉机床操作流程,编制连接法兰盘的程序并进行仿真加工。
关注学生课前知识储备状态 通过多媒体手段引入教学任务分析 本任务会用到G94指令、G72指令 等盘类零件加工指令。
通过本任务的学习,使学生熟记指令的功能与作用,运用该指令编制程序。

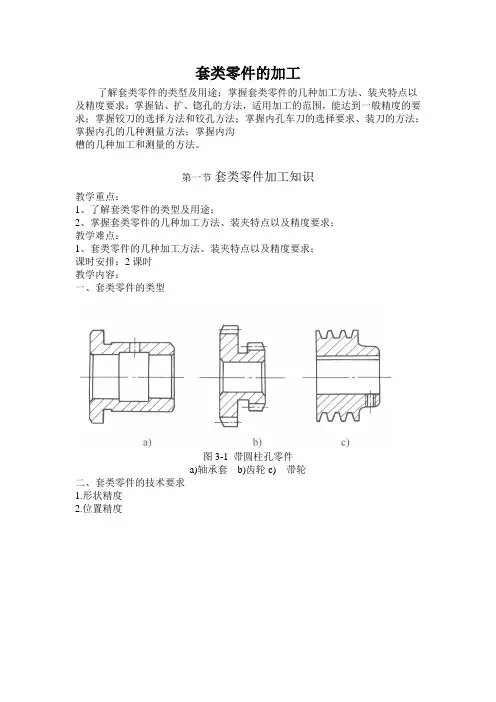

学生明白重难点理论知识讲解 (35") 1.盘类零件的结构特点盘类零件一般是指径向尺寸比轴向尺寸(即厚度)大,且最大与最小内外圆直径相差较大,以端面面积大为主要特征的零件。
机器上各种衬套、齿轮带轮、轴承套等属于盘类零件如下图所示,因支撑与配合的需要,盘类零件一般有内孔。
2.G94端面单一固定车削循环外圆车削:格式G00X ZG94X(U) Z(W) FX:切削终点坐标值Z: 切削终点坐标值F:切削速度R :切削起点和切削终点Z 轴坐标值之差;功能:实现端面或者锥度端面切削,(模态指令)。
走刀路线分析1)X 向快速进至与终点坐标同一X 坐标的位置上;2)Z 向以进给速度车削至终点位置; 3)X 向以进给速度退至与起点同一X 坐标的位置;4)Z 向快速退回起点3.锥端面车削循环 G94 X(U)_Z(W)_ R_ F_;格式G00X ZG94X(U) Z(W) R__FX:切削终点坐标值Z: 切削终点坐标值F:切削速度R :切削起点(B 点)和切削终点(C点)Z 坐标值之差。
附表1 机械加工工艺过程卡片1附表2 机械加工工艺过程卡片23附表3 机械加工工艺过程卡片4附表4 数控加工工序卡5附表5 数控加工工序卡6附表6 数控加工工序卡7附表7 数控加工工序卡8附表8 数控加工刀具卡片9附表9 数控加工刀具卡片10附表10 数控加工刀具卡片11附表11 数控加工进给路线图廓12附表12 数控加工进给路线图廓13附表13 数控加工进给路线图廓14附表14 数控加工进给路线图03 钻Φ32孔数控机床ck6140O0002 3爪卡盘乳化液数控加工15附表15 数控加工进给路线图04 钻铰所有孔立式加工中心XH714O0003 专用夹具乳化液数控加工16附表16 数控加工进给路线图05 钻铰Φ11孔立式加工中心XH714O0004 专用夹具乳化液数控加工17附录17 数控加工程序O0001:N0010 G40 G17 G90 G70N0020 G91 G28 Z0.0N0030 T00 M06N0040 G0 G90 X-.7181 Y.4098 S0 M03 N0050 G43 Z.6693 H00N0060 G83 Z-.9055 R.6693 F9.8 Q0.0 N0070 X.7139 Y.417N0080 X.0042 Y-.8268N0090 G80N0100 M02O0002:N0010 G40 G17 G90 G70N0020 G91 G28 Z0.0 N0030 T00 M06N0040 G0 G90 X-.6988 Y1.2104 S0 M03N0050 G43 Z.1969 H00N0060 G83 Z-1.7717 R.1969 F9.8 Q0.0N0070 X-1.3976 Y0.0N0080 X-.6988 Y-1.2104N0090 X.6988N0100 X1.3976 Y0.0N0110 X.6988 Y1.2104N0120 G80N0130 M02O0003:N0010 G40 G17 G90 G70N0020 G91 G28 Z0.0N0030 T00 M06N0040 G0 G90 X-2.3828 Y-1.3846 S0 M03N0050 G43 Z-1.1849 H00N0060 G83 X-.9508 Y-.5578 R-1.1849 F9.8Q0.0N0070 G80N0080 M02O0004:N0010 G40 G17 G90 G70N0020 G91 G28 Z0.0N0030 T00 M06N0040 G0 G90 X.0042 Y-.8268 S0 M03N0050 G43 Z.6693 H00N0060 G83 Z-.9055 R.6693 F9.8 Q0.018N0070 X-.7181 Y.4098N0080 X.7139 Y.417N0090 G80N0100 M02O0005:N0010 G40 G17 G90 G70N0020 G91 G28 Z0.0N0030 T00 M06N0040 G0 G90 X-.6988 Y-1.2104 S0 M03 N0050 G43 Z1.1811 H00N0060 G83 Z-1.5748 R1.1811 F9.8 Q0.0 N0070 X-1.3976 Y0.0N0080 X-.6988 Y1.2104N0090 X.6988 N0100 X1.3976 Y0.0N0110 X.6988 Y-1.2104N0120 G80N0130 M02O0006:N0010 G40 G17 G90 G70N0020 G91 G28 Z0.0N0030 T00 M06N0040 G0 G90 X-.6988 Y-1.2104 S0 M03N0050 G43 Z1.1811 H00N0060 G83 Z-.9843 R1.1811 F9.8 Q0.0N0070 X-1.3976 Y0.0N0080 X-.6988 Y1.2104N0090 X.6988N0100 X1.3976 Y0.0N0110 X.6988 Y-1.2104N0120 G80N0130 M02O0007:N0010 G40 G17 G90 G70N0020 G91 G28 Z0.0N0030 T00 M06N0040 G0 G90 X-2.3828 Y-1.3846 S0 M03N0050 G43 Z-1.1849 H00N0060 G83 X-.9508 Y-.5578 R-1.1849 F9.8Q0.0N0070 G80N0080 M021920。
轴套的加工工艺分析【摘要】轴套类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件,传递扭矩和承受载荷。
轴套类零件是旋转体零件,其长度大于直径,一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
本文是对典型轴套类零件加工技术的应用及数控加工的工艺性分析。
【关键词】:工艺分析,加工程序,切削用量,公差目录引言 (1)一、零件工艺分析 (1)(一)零件的分析 (1)二、毛坯的选择 (3)(一)毛坯的种类 (3)(二)选择毛坯的原则 (3)三、数控加工工艺分析 (4)(一)定位基准的确定 (4)(二)工艺路线的拟订 (5)(三)机床设备与工艺装备的选择 (6)(四)加工阶段的划分 (7)(五)工序的划分 (8)(六)工序顺序的安排 (8)总结 (12)参考文献 (22)谢辞....................................................................................................................错误!未定义书签。
引言毕业设计是专业教学工作的重要组成部分和教学过程中的重要实际性环节。
毕业设计的目的是:通过设计,培养我们综合运用所学的基础理论知识,专业理论知识和一些相关软件的学习,去分析和解决本专业范围内的一般工程技术问题的能力,培养我们建立正确的工艺设计思维,学会查找工具书,掌握数控工艺设计的一般程序,规范和方法。
本次设计选择的课题为轴套零件的车削加工工艺设计及其数控加工程序编制(如图1)。
这次毕业设计让我们对机械制图的基础知识有了进一步的了解,同时也为我们从事绘图工作奠定了一个良好的基础。
并锻炼了自己的动手能力,达到了学以致用的目的。
它是一次专业技能的重要训练和知识水平的一次全面体验,是学生毕业资格认定的重要依据,同时也为我们将来走向工作岗位奠定了必要的理论基础和实践经验。

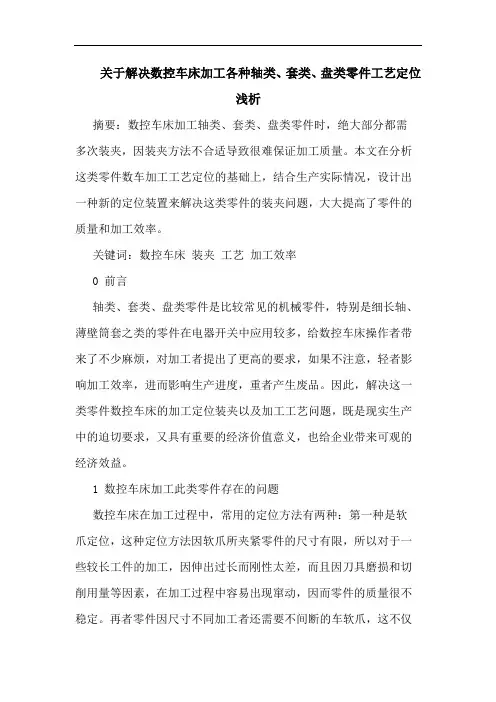

关于解决数控车床加工各种轴类、套类、盘类零件工艺定位浅析摘要:数控车床加工轴类、套类、盘类零件时,绝大部分都需多次装夹,因装夹方法不合适导致很难保证加工质量。
