已知380V电动机功率,应如何选择交流接触器、空开、过热继电器

星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。

没有230A的接触器，所以选择CJ20—250A的接触器。

封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。

各人观点。

断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。

断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

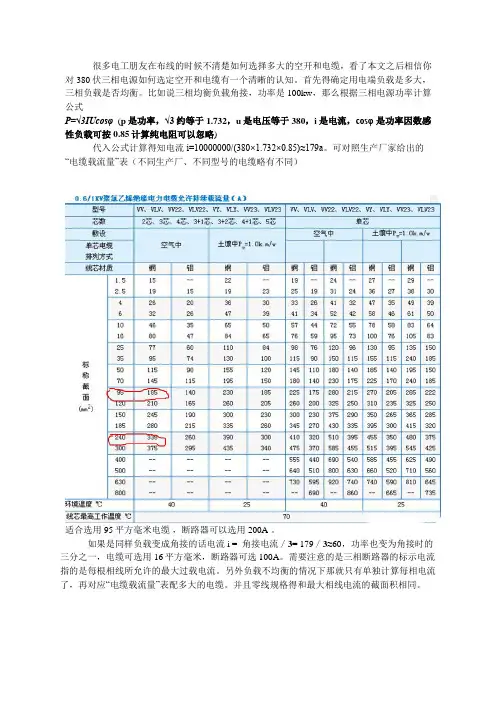

很多电工朋友在布线的时候不清楚如何选择多大的空开和电缆，看了本文之后相信你对380伏三相电源如何选定空开和电缆有一个清晰的认知。

首先得确定用电端负载是多大，三相负载是否均衡。

比如说三相均衡负载角接，功率是100kw，那么根据三相电源功率计算公式
P=√3IUcosφ (p是功率，√3约等于1.732，u是电压等于380，i是电流，cosφ 是功率因数感性负载可按0.85计算纯电阻可以忽略)
代入公式计算得知电流i=10000000/(380×1.732×0.85)≈179a。

可对照生产厂家给出的“电缆载流量”表（不同生产厂、不同型号的电缆略有不同）
适合选用95平方毫米电缆，断路器可以选用200A 。

如果是同样负载变成角接的话电流i = 角接电流／3= 179／3≈60，功率也变为角接时的三分之一，电缆可选用16平方毫米，断路器可选100A。

需要注意的是三相断路器的标示电流指的是每根相线所允许的最大过载电流。

另外负载不均衡的情况下那就只有单独计算每相电流了，再对应“电缆载流量”表配多大的电缆。

并且零线规格得和最大相线电流的截面积相同。

如何根据电动机的功率选择空开、接触器和热保护器？1.空气开关的选择：1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。

（2）断路器的短路整定电流应躲过线路的正常工作启动电流。

（大概有30%的设计者注意到了这一条）。

（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。

（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。

（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。

（大概有1%的设计者注意到了这一条）。

2.接触器的选择：1)选择接触器的类型：根据电路中负载电流的种类选择。

交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。

(2)选择接触器主触头的额定电压：应等于或大于负载的额定电压。

(3)选择接触器主触头的额定电流：被选用接触器主触头的额定电流应不小于负载电路的额定电流。

也可根据所控制的电动机最大功率进行选择。

如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。

(4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量：如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。

如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。

直流接触器线圈的额定电压应视控制回路的情况而定。

而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。

【新提醒】已知380V电动机功率，应如何选择交流接触器、空开、过热继电器已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面 -电机如何配线？选用断路器，热继电器？-如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器-三相二百二电机，千瓦三点五安培。

-常用三百八电机，一个千瓦两安培。

-低压六百六电机，千瓦一点二安培。

-高压三千伏电机，四个千瓦一安培。

-高压六千伏电机，八个千瓦一安培。

-一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

-1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，-2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， -3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

-4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

-断路器继电器电机配线 -电机如何配线？ -（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

-（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量） -（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量） -（4）120平方以上的大电缆的电流密度要更低一些， -断路器： -（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

- 热继电器？热继电器的整定值是电机额定电流是1.1倍。

电机功率如何选空开、接触器和电线呢？根据电动机功率选择空开等保护运行元件并不是按照公式套选的。

而是所选用的元器件要符合安全性、适应性、准确性、通用性。

还要根据电机的运行工作制、周期制、短期制、温升等综合考虑。

空开的额定电压在660v、500v。

异步电机的额定电压是220v/380v。

一、选空开：空气开关的品种、规格很多在选用于电动机的电源的控制就要根据开关的选型采用不同的需用系数。

用Dw型开关的额定电流=需用系数 1.35X电机的额定电流。

用Dz型开关的额定电流=需用系数1.7X电机的额定电流。

在选用时还必须选用“D”系的专用于电机控制用的开关。

选用漏保开关必须选用防冲击型的。

额定电流=需用系数1.5X电机额定电流。

适用于电机50kw以下的电机。

一般在工程中选用漏保作电机控制时用于20kw以下电机。

选用智能剩余电流动作断路器的额定电流=1.25X电机额定电流。

电机采用星三角降压起动时选用空开的额定电流=需用系数(1.2、1.25、1.3之间选用)X电机额定电流。

(DZ系列不适用)电机频繁运行、也是采用星三角降压起动时选用空开的额定电流=需用系数1.7X电机额定电流。

二、选接触器：异步电机一般都用交流型接触器，控制线圈工作电压选用与控制电路的电源电压一致。

小功率电机在4kw以下选用额定电流10A的接触器。

如是频繁起动运行或正转、反转工作，所选用的接触器额定电流应放大一倍选20A的。

小功率电机在5kw到10kw之间选用额定电流20A的接触器。

如是频繁起动运行或正转、反转工作，所选用的接触器额定电流应放大一倍选40A的。

当电机功率在10kw以上采用星三角降压起动时星形起动电流是电机额定电流的1/3，选用星形接触器的额定电流=(0.35到0.5)倍电机额定电流。

两只三角接触器的额定电流=1.7倍的电机额定电流。

如果频繁起动星形接触器额定电流=0.5倍电机额定电流，两只三角接触器额定电流=2倍的电机额定电流。

电动机怎么选择空开接触器和常见的线电动机如何选择交流接触器、空开、过热继电器电机如何配线,选用断路器，热继电器,如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，榔涠疃ǖ缪挂酝猓?还必须知道其额定功率及额定电流，比如:一台三相异步电机，7.5KW，4 极(常用一般有 2、4、6 级，级数不一样，其额定电流也有区别)，其额定电路约为 15A 。

1、断路器:一般选用其额定电流 1.5-2.5 倍，常用 DZ47-60 32A，2、电线: 根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择 4 平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5 倍一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流 1-1.2 倍。

断路器继电器电机配线电机如何配线,(1)多台电机配导线:把电机的总功率相加乘以 2 是它们的总电流。

(2)在线路 50 米以内导线截面是:总电流除 4.(再适当放一点余量)3)线路长越过 50 米外导线截面:总电流除 3.(再适当放一点途量)(4)120 平方以上的大电缆的电流密度要更低一些，断路器:(1)断路器选择:电机的额定电流乘以 2.5 倍，整定电流是电机的 1.5 倍就可以了这样保证频繁启动也保证短路动作灵敏。

热继电器,热继电器的整定值是电机额定电流是 1.1 倍。

交流接触器:交流接触器选择是电机流的 2.5 倍。

这样可以保证长期频繁工作。

其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。

热继电器的选择和计算 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】看一下本题就知了, 有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为，效率为，选择交流接触器、热继电器及整定值。

解：已知U＝380V，P＝10K W，c o sφ＝，η＝？电流I=P/(√3*U*c o sφ*η)=10/***≈20A？选择交流接触器KM＝Ie×（～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（～）＝22～25（A），选JR16－20／30热元件22A的热继电器。

热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。

I=P/(√3*U*cosφ*η)=10/***≈20A、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为，效率为，计算电动机电流。

解：已知U＝380（V），cosφ＝，η＝，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。

2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为，效率为，选择交流接触器、热继电器及整定值。

解：已知U＝380V，P＝10KW，cosφ＝，η＝电流此主题相关图片如下：选择交流接触器KM＝Ie×（～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（～）＝22～25（A），选JR16－20／30热元件22A 的热继电器。

热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A 的热继电器，整定值20A。

3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380 V、△接法；cosφ＝；η＝.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（～）I＝（～）×＝～热继电器的电流整定值IZ＝×I＝×＝答：该电动机的额定电流为，保护用的熔体规格可选20A，热继电器的保护整定值应调在4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝；η＝.计算电动机的功率是多少交流接触器应选多大规格保护用熔断器的熔体应选多大解：电动机功率为P＝3UeIe cosφη＝3××28××≈14KW保护用的熔体规格为Ir＝（～）Ie＝（～）×28＝42～70A交流接触器的电流规格为Icj＝（～2）Ie＝（～2）×28＝～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60 A。

知道电机功率如何选接触器和电线？给电动机选配接触器和电线一般先从电机铭牌上知道电机的额定电流、转速、工作制等几个电气参数。

然后根据设备的机械特性着手了解是轻载起动还是重载起动、是否周期性正转或反转运行工作、电动机的起动方式、是否需要制动或者调速等有关保障电机正常运行条件才能正确选配电气元器件。

一般小型电机（功率在10KW以下）根据装置布线基本上是采用明暗管线装置。

所选用的导线是塑铜线截面2.5平方毫米。

交流接触器有多种型号可选择。

只要主触头的额定电流在20A即可。

电机功率在3KW以上主触头额定电流20A。

电机功率在1.5KW以上主触头额定电流10A。

电机功率在1.5KW以下主触头额定电流5A。

一般中小型电机（功率在10KW到75KW）根据电机持性需要降压起动。

布线装置采用塑管或铜管。

还有的根据环境因素采用低压电缆布线。

大多数电机采用塑铜线布线时电线截面要求比较严格。

塑铜线截面4平方毫米适用于10KW电机。

塑铜线截面6平方毫米适用于13KW以下电机。

塑铜线截面10平方毫米适用于17KW以下电机。

塑铜线截面16平方毫米适用于22KW以下电机。

塑铜线截面25平方毫米适用于40KW以下电机。

塑铜线截面35平方毫米适用于45KW以下电机。

塑铜线截面50平方毫米适用于50KW以下电机。

塑铜线截面70平方毫米适用于75KW以下电机。

对于交流接触器的选择在＂星三角起动＂中要求也是较严格的。

只要遵守电气要求及选配公式都能使电机正常运行。

在星三角运行的电器元件容量的选择：主接器是0.6到0.58的电动机额定电流。

三角形接触器是0.6到０.58的电动机额定电流。

星形接触器是0.56到0.58的电动机额定电流。

热继电器是0.6到0.8的电动机额定电流。

特例：受电变压器容量满足电动机直接启动全压运行时，接触器主触头额定电流应两倍的电动机额定电流。

如何根据电动机选择断路器及交流接触器和热继电器？得先知道电机的功率，也就是咱常说的多少千瓦的，一般4.5千瓦以下的用（标称铜线）2.5平方的，七千瓦及以下用4平方的，11千瓦及以下用6平方的，15千瓦及以下用10平方的......你得根据电机的功率，算算电缆线的载流量，能否满足，总之，线缆粗点，也别细了。

当你用的线缆截面大于95平方时，宜改用两根小界面的代替。

标称铜导线；1.5平方担10A，2.5平方担16-20A，4平方担25A，6平方担32A，10平方担40-50A，16平方担60A........现在的导线都不是太卡标准，所以选择时，应大一点，电机的电源线一般按20米内算，若是加长，每长10米，在原截面上加0.5平方，若用铝线，应是铜线1.6倍。

断路器根据具体情况来说，起动电流是工作电流的好几倍，一种说法说在启动瞬间(即启动过程的初始时刻)电机的转速为零时,这时的电流值应该是它的堵转电流值。

对最经常使用的Y系列三相异步电动机，在JB/T 10391—2002 《Y系列三相异步电动机》标准中就有明确的规定。

其中5.5kW电机的堵转电流与额定电流之比的规定值如下：同步转速 3000 时，堵转电流与额定电流之比为7.0；同步转速 1500 时，堵转电流与额定电流之比为7.0；同步转速 1000时，堵转电流与额定电流之比为6.5；同步转速 750 时，堵转电流与额定电流之比为6.0。

5.5kW电机功率比较大，功率小些的电动机启动电流和额定电流比值要小些，所以电工教材和很多地方都是说异步电动机启动电流是额定工作电流的4~7倍。

所以要根据实际情况选择。

接触器就比电机最大功率要大，就是说接触器的额定电流要大于电机的最大功率，这些很简单，电器上有标识的。

还有热继电器，这要按电机的额定最大电流选择，电机的最大额定电流，在它的调整范围内就可以，热继电器的动作电流是整定电流（就是你调定的那个数值的）的1倍多，那么你调定的整定电流，就只能小于或等于电机的额定电流，太小了就不能正常工作，若大了，就起不到保护作用了，随着工作积累，经验会越来越多，以上仅供参考！！。

看一下本题就知了 ，有一台三相异步电动机额定电压为 380伏，容量为10千瓦，功率因数为0.85 ,效率为0.95 , 选择交流接触器、热继电器及整定值。

解：已知 U = 380V , P = 10KW , cos $ = 0.85 , n= 0.95电流 l=P/( V 3*U*cos $ * n )=10/(1.732*0.38*0.85*0.95) 〜20A选择交流接触器 KM = le X( 1.3〜2 )= 26〜40 (A ),选CJ10 — 40的接触器选择热继电器 FR = Ie X( 1.1〜1.5 )= 22〜25 (A ),选JR16 — 20 / 30热元件22A 的热继 电器。

热元件整定值等于电动机额定电流，整定20A 答：电动机电流为 20A ，选40A 的交流接触器，选额定电流30A 热元件22A 的热继电器， 整定值20A 。

I=P/( V 3*U*cos $ * n )=10/(1.732*0.38*0.85*0.95) 、有一台三相异步电动机额定电压为 380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。

解：已知 U = 380 (V ) ，cos $= 0.85，n=0.95，P = 14 (KW )电流I 二1此主题相关图片如下:答：电动机电流29安培2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。

解：已知 U = 380V ，P = 10KW ，cos $ = 0.85，n= 0.95电流1=1此主题相关图片如下：P 1Q I =——------- ---------- = --------- - -------- 钉 20(Q V3 • cos 1 732x0.38 x0.85x095选择交流接触器 KM = Ie x( 1.3〜2)= 26〜40 (A )，选CJ10 — 40的接触器选择热继电器 FR = Ie x( 1.1〜1.5 )= 22〜25 (A )，选JR16 — 20 /30热元件22A 的热继电器。

当电机电压是380伏时，可以用以下的公式计算：电机功率=根号3*0。

38*电流*0。

8将1千瓦代入上式，可以得到电流等于1。

9安电动机的启动电流一般是它的额定电流的4－7倍，重载启动电流稍微大点，空开150A够用，交流接触器选100A，热继电器（JR16-63型）过流值按电机额定电流（60A）整定。

一般空开和接触器及热继电器都允许或躲过短时间过电流（启动电流）。

37KW 的电机额定电流差不多有70A左右，考虑到它的启动电流是额定电流的4-7倍的原因，可选用150A的空开，90A的接触器就可以了答案3:根据P（功率）=U（电压）×I（电流），25KW 电机的电流是25000÷380=65.79（A），65.79除于3得出得出单相电流为21.93，乘上3倍的启动电流，单相电线的承载电流为65.79，根据多台电机同时运行是只算一台最大电机的启动电流，再加上其他9台电机的负载，最大电流为21.93×9+65.79=263.16（A），根据电工手册查得120平方铜芯线最大使用电流可以达到270A左右，所以选用120平方铜芯线。

答案4:三相电机的额定电流 I=P/（√３×U×cosφη）。

P为额定功率，单位：KW。

U额定电压0.38V。

cosφ为功率因素。

η为效率。

当铭牌上未提供cosφ和η时，均可按0.85估算。

25kw电机10台，总功率P=25×10=250kw。

总额定电流 I=250/（1.732×0.38×0.85×0.85）=525.74A。

应考虑多台同时起动时的电流较大。

1、选用240平方的橡皮绝缘铜线（安全载流量580A）或300平方的铜芯电缆（安全载流量585A）。

2、选用400平方的橡皮绝缘铝线（安全载流量630A）或400平方的铝芯电缆（安全载流量645A）。

答案5:250KW的负荷，电流应该是在425A左右，因为一个千瓦的电流是1.7A左右。

电机回路设计：断路器，接触器，热继电器，三者怎么选型！
电动机是电力作业人员应用最广泛的旋转设备，电动机的运行需要接触器，断路器和热继电器等元器件的配合，才能发挥作用，并能够在电动机异常的时候及时的提供保护，那么电动机的回路设计：断路器，接触器，热继电器，三者怎么样选型呢?今天就重点来看看！
一. 低压电机启动回路用到的主要元件有：开关（断路器）、接触器、热继电器。

二.开关（断路器）选型要点：
1.空气开关额定电压必须大于等于线路额定电压;
2. 空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。

3. 开关的遮断电流（开断能力）大于线路的最大短路电流
空气开关型号中的字母“D”表示动力，字母“C”表示照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器）。

电机回路要选择“D”系列
三.接触器的选型
1. 交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适。

2. 动力回路选择AC3系列
四.热继电器选型
当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。

例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。

五.常用低压电机开关、接触器、热继电器型号配合表如下：。

功率配电线电缆计算方法与断路器、热继电器选择方法2019.12.4一、电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因数，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

知道电机功率怎么配交流接触器电动机选择交流接触器要根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

1．选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。

一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。

2．选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网电压选取。

2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。

接触器类型可选用CJl0、CJ20等。

3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。

为了保证电寿命，可使接触器降容使用。

选用时，接触器额定电流大于电机额定电流。

4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次／h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。

5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。

一般地，接触器的额定电流可按电容器的额定电流的1.5倍选取，型号选CJ10、CJ20等。

6）用接触器对变压器进行控制时，应考虑浪涌电流的大小。

例如交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，型号选CJl0、CJ20等。

已知变压器容量，求其各电压等级侧额定电流口诀a ：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

看一下本题就知了,有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。

解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95电流I=P/(√3*U*cosφ*η)=10/(1.732*0.38*0.85*0.95)≈20A选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。

热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。

I=P/(√3*U*cosφ*η)=10/(1.732*0.38*0.85*0.95)≈20A、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。

解：已知U＝380（V），cosφ＝0.85，η＝0.95，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。

2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。

解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95电流此主题相关图片如下：选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。

热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。

3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380V、△接法；cosφ＝0. 8；η＝0.85.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少？解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（1.5～2.5）I＝（1.5～2.5）×8.9A＝13.4～22.3A热继电器的电流整定值IZ＝1.0×I＝1.0×8.9＝8.9A答：该电动机的额定电流为8.9A，保护用的熔体规格可选20A，热继电器的保护整定值应调在8.9A4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝0.85；η＝0.9.计算电动机的功率是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解：电动机功率为P＝3UeIe cosφη＝3×0.38×28×0.85×0.9≈14KW保护用的熔体规格为Ir＝（1.5～2.5）Ie＝（1.5～2.5）×28＝42～70A交流接触器的电流规格为Icj＝（1.3～2）Ie＝（1.3～2）×28＝36.4～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60A。
