接触器和继电器

电气基础知识接触器科技名词定义中文名称：接触器英文名称：contactor定义：能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。

所属学科：电力（一级学科）；配电与用电（二级学科）本内容由全国科学技术名词审定委员会审定公布接触器接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。

目录分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法简介分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法展开简介在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。

海关HS编码：85364100（主电路电压<=60V的接触器），85364900（60V<主电路电压<=1000V的接触器），85353000（主电路电压>1000V的接触器）分类通用接触器可大致分以下两类。

1交流接触器。

主要有电磁机构。

触头系统。

灭弧装置等组成。

常用的是CJ10。

CJ12。

CJ12B等系列。

2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

第五节接触器接触器——用于频繁接通或断开交直流主电路或大容量控制电路按主触头通过的电流种类分为：交流接触器和直流接触器。

一、交流接触器——主要用于控制笼形和绕线式电动机的起动、运行中断开以及笼形电动机的反接制动、反向运行、点动等（见教材P21 Fig1-27）接触器图形符号：教材P24 Fig1-28电磁机构——线圈、动铁心（衔铁）、静铁心交流接触器触头系统——主触头（通断主电路）、辅助触头（控制电路，电气连锁）灭弧装置其他部件——反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构等其中辅助触头无灭弧装置，容量较小，不能用于分合主电路；数量与接触器型号有关工作原理：线圈通电→线圈电流建立磁场→静铁心产生电磁吸力→吸合衔铁→带动触头动作→常闭断开，常开闭合线圈断电→电磁力消失→反作用弹簧使衔铁释放→各触头复位二、直流接触器——结构和工作原理与交流接触器基本相同，主要用于远距离控制电压至400V、电流至600A的直流电路以及频繁操作的直流电动机。

三、接触器的类型、技术参数、选择、常见故障请同学们自学（教材P21-P24）（参见教材P22～P23表1-2和表1-3，其中交流接触器CJ10系列主触头均为三极，辅助触头为2常开、2常闭）接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等到电力负载。

交流接触器的主触头通常有3对，直流为2对。

接触器的动、静触头一般置于灭弧罩内，有一种真空接触器则是将动触头密闭于真空泡中，它具有分断能力高，寿命长，操作频率高，体积小及重量轻等优点。

其工作原理：当线圈中有工作电流通过时，电磁机构将电磁机构中吸引线圈的电流转换成电磁力，电磁力克服弹簧的反作用力，使得衔铁与铁心闭合，由连接机构带动相应的触头动作。

选择接触器时应从其工作条件出发，主要考虑下列因素：1、控制交流负载应选用交流接触器；控制直流负载则选用直流接触器。

交流接触器与继电器的区别交流接触器跟继电器的区别1、二者工作原理一样、实现的控制方式也一样。

2、接触器的一般作为控制回路主体执行元件使用，触点分主、辅，触点数量较少，触点容量较大、通断负荷能力大，大容量通常有灭弧罩增强开断能力。

除此而外，它也有1-2对辅助触点作为控制用。

3、继电器的常开、常闭触点数量较多，容量小，没有主、辅助之分，一般作为控制回路的中继续转换使用。

4、继电器的触头容量一般不会超过5A，小型继电器的触头容量一般只有1A或2A而接触器的触头容量最小也有10A到20A;5、继电器的线圈有直流和交流之分，而接触器的线圈只有交流;6、接触器的触头通常有三个主触头另外还有若干个辅助触头，而继电器的触头一般不分主辅;7、继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而继电器一般主触头都是常开触头，不会成对设置;8、继电器针对特定的要求，会与其它装置组合设计成时间继电器、压力继电器等等，有附加功能，而接触器一般不会具有附加的功能。

电磁式的继电器和接触器，它们的工作原理应该说是一样的。

有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。

如何区别呢?区别的方法就是看它们具体的用途了。

继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路(与主电路对比)。

交流接触器跟继电器的区别在哪里?1、代替小型接触器中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。

这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。

2、增加接点数量这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。

3、增加接点容量我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。

继电器跟接触器的区别 继电器和接触器都是电磁式开关电器，但前者属于⼯作在控制回路中的开关电器，⽽后者属于⼯作在主回路中的开关电器。

下⾯是店铺为你整理的继电器跟接触器的区别，供⼤家阅览! 继电器跟接触器的区别篇⼀ ⼀、我们先看两者的共同特征： 1、第⼀个概念，叫做转换深度式中的叫做断开或者截⽌时的电阻，叫做接通或者导通时的电阻，h 叫做转换深度对于有触点的开关电器，;对于⽆触点的电器， 正是由于有触点的开关电器，它的转换深度⽐较⾼，从⽽保证在接通电路时，开关电器的执⾏电流电能损耗⼩，对被控电路的影响也⼩;断开电路时，有触点的开关电器，其执⾏电路ide电阻⾮常⾼，从⽽可以保证电器的耐压⽔平。

相⽐之下，⽆触点电器在开断后，它不会产⽣电弧。

但⽆触点电器的转换深度⽐较低，因此其损耗较⼤，且发热相对要严重得多。

2、第⼆个概念，关于电磁式电器的结构电磁式电器的结构包括触头部件、操动系统和线圈等部件，还有灭弧系统及部件。

电磁式电器分为三类，有电压继电器、电流继电器和其它专门功能的继电器(例如温度继电器、时间继电器和热继电器等等)。

接触器也具有这些结构特征。

简单描述： (1)当电磁式继电器的激磁线圈通电后，激磁线圈电流逐渐增加并在电磁系统中产⽣磁通，其中衔铁与铁⼼之间⽓隙中的磁通将作⽤于衔铁。

随着⼯作磁通逐渐增加，作⽤于衔铁上的电磁吸⼒(转矩)也越来越⼤。

当电磁吸⼒⼤于系统反⼒时，衔铁将绕其转动轴转动带动其执⾏部分(触头系统)的动触头C0运动，从⽽实现常开触头和常闭触头变位。

(2)激磁线圈断电后，激磁线圈电流逐渐减⼩，电磁系统中的磁通也逐渐降低，⼯作⽓隙磁通也随之降低，作⽤于衔铁上的电磁吸⼒越来越⼩。

当电磁吸⼒⼩于衔铁反⼒时，衔铁在系统反⼒的作⽤下开始向其初始位置返回，带动动触点C0向其初始位置运动，直⾄常开触点和常闭触头复位。

3、第三个概念，叫做电磁式电器的返回特性 返回系数是电磁式继电器共同具有的特性，它反应了电器的继电特性明显程度。

一、什么是接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

二、什么是继电器
继电器是一种自动电器，它适用于远距离接通和分断交、直流小容量控制电路，并在电力驱动系统中供控制、保护及信号转换用。

控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。

继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。

三、接触器和继电器的区别
1、触点容量不同
接触器的触点容量大于继电器，接触器的触头没有低于10A的，而继电器的容量则最高不会超过5A。

2、触点数设计不同
接触器的触点数不是成对设计，三组常开触点为主触点，再加上辅助触点常开和常闭。

继电器的触点数是成对设计，且没有辅助触点的。

3、作用不同
继电器的作用是起到信号的检测、转换以及传送等作用，而且它的触点通断电流比较小，常用在控制电路中。

接触器的作用就是起到接通或是切断主电路的作用，其通断电流较大常用在主电路中，使大功率负载得电或失电。

4、灭弧装置不同
接触器和继电器一个最重要的区别就是接触器都有灭弧装置，而继电器没有的。

5、附加产品不同
继电器衍生品多也就是附加产品多，接触器比较单一且没有什么额外附加产品。

继电器能设计成时间继电器、速度继电器、计数器等，接触器就没有。

6、使用不同
接触器有时可以当继电器使用，但继电器往往不能当接触器使用。

接触器和继电器一．接触器和继电器的组成1.接触器的组成电磁接触器由主触点、辅助触点组成的触点部和由电磁线圈、铁心组成的操作电磁铁部两部分组成。

交流接触器主要由电磁机构、触点系统、灭弧装置及辅助部件等组成。

2.继电器的组成检测机构、中间机构和执行机构。

低压控制系统中的控制继电器大部分为电磁式结构，由电磁铁、衔铁、簧片、触点（静触点、动触点）组成。

二．接触器和继电器的作用1.接触器的作用交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。

2.继电器的作用继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

作为控制元件，概括起来，继电器有如下几种作用：1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

三．接触器和继电器的维护与检修1.继电器的维护与检修接触器外观检查1)、清除灰尘，可用棉布沾少量汽油擦去油污，然后用布擦干;2)、拧紧所有压接导线的螺丝，防止松动脱落、引起连接部分发热。

接触器触点系统检查1)、检查动静触点是否对准，三相是否同时闭合，并调节触点弹簧使三相一致。

继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作。

接触器：用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。

其实原理都一样，主要是触点容量不同，继电器触点容量较小，触头只能通过小电流，主要用于控制，接触器容量大，触头可以通过大电流，用于主回路较多。

接触器与继电器的区别: 接触器原理与电压继电器相同，只是接触器控制的负载功率较大，故体积也较大。

交流接触器广泛用作电力的开断和控制电路。

一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。

可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。

具有动作快、工作稳定、使用寿命长、体积小等优点。

广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

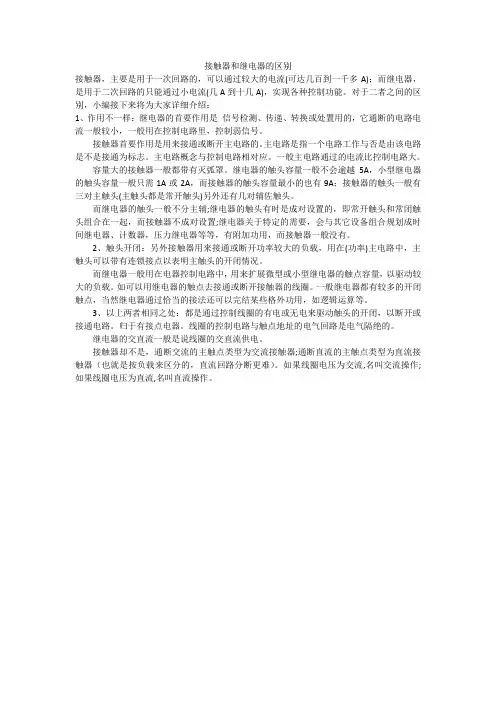

接触器和继电器的区别接触器，主要是用于一次回路的，可以通过较大的电流(可达几百到一千多A)；而继电器，是用于二次回路的只能通过小电流(几A到十几A)，实现各种控制功能。

对于二者之间的区别，小编接下来将为大家详细介绍：1、作用不一样：继电器的首要作用是信号检测、传递、转换或处置用的，它通断的电路电流一般较小，一般用在控制电路里，控制弱信号。

接触器首要作用是用来接通或断开主电路的。

主电路是指一个电路工作与否是由该电路是不是接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

容量大的接触器一般都带有灭弧罩。

继电器的触头容量一般不会逾越5A，小型继电器的触头容量一般只需1A或2A，而接触器的触头容量最小的也有9A；接触器的触头一般有三对主触头(主触头都是常开触头)另外还有几对辅佐触头。

而继电器的触头一般不分主辅;继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而接触器不成对设置;继电器关于特定的需要，会与其它设备组合规划成时间继电器、计数器，压力继电器等等，有附加功用，而接触器一般没有。

2、触头开闭：另外接触器用来接通或断开功率较大的负载，用在(功率)主电路中，主触头可以带有连锁接点以表明主触头的开闭情况。

而继电器一般用在电器控制电路中，用来扩展微型或小型继电器的触点容量，以驱动较大的负载。

如可以用继电器的触点去接通或断开接触器的线圈。

一般继电器都有较多的开闭触点，当然继电器通过恰当的接法还可以完结某些格外功用，如逻辑运算等。

3、以上两者相同之处：都是通过控制线圈的有电或无电来驱动触头的开闭，以断开或接通电路。

归于有接点电器。

线圈的控制电路与触点地址的电气回路是电气隔绝的。

继电器的交直流一般是说线圈的交直流供电。

接触器却不是，通断交流的主触点类型为交流接触器;通断直流的主触点类型为直流接触器（也就是按负载来区分的，直流回路分断更难）。

如果线圈电压为交流,名叫交流操作;如果线圈电压为直流,名叫直流操作。

接触器与继电器的区别一、结构区别：1、接触器由触头装置、传动装置及灭弧装置组成，而继电器一般不带灭弧装置。

2、接触器有主触头和辅助触头之分，主触头较大，有多种接触形式，辅助触头比较小,多为点接触;而继电器只有一种触头,采用点接触形式，且较小。

3、继电器一般重量轻、体积小，接触器一般比继电器大，有的还非常笨重。

4、接触器的传动装置无论是电磁式、电空式或液压式，其输入量只能是电量；而继电器的传动装置有两种：电磁式和机械式，也决定了继电器的输入量非常广泛，可以是电量，也可以是非电量。

二、工作原理区别1、电磁式接触器与电磁式继电器工作原理类似，都是电磁线圈通电带动触点进行分、合动作。

2、机械式继电器则与电空式或液压式接触器工作原理完全不同，机械式继电器是通过压力、温度、速度、光、声、热等各种物理量，转换成对控制电路的通断控制；电空式和液压式接触器是利用电量控制压缩空气或高压液体带动触头动作，以实现对负载电路的通断控制。

三、用途区别：1、接触器由于有主触点和灭弧罩，且主触点容量较大、通断能力强，因此接触器主触点是用来断开和接通主电路、辅助电路或大容量的控制电路，触头工作电压通常是380V及以上；而继电器触点容量相对较小，只应用在控制回路和保护回路中，起控制和保护作用，触头通常工作在220V以下。

2、接触器通断能力较强，可以带电机负载，而同样电流的继电器则不能带电机负载。

四、作用区别：1、交流接触器主要用作开关元件以控制电机等负载的大电路中；继电器作为电路控制元件，具有承上启下的功能，以低电压控制高电压、小电流控制大电流。

2、在接点容量和数量不足时，继电器具有扩容的作用。

3、继电器可利用电压、电流、温度、压力、速度等信号源作为电气保护；接触器只具有一定的失压保护功能。

接触器与继电器接触器与继电器一. 交流接触器KM的外形：交流接触器用KM 表示。

交流接触器实物接线图：二. 继电器K或J的外形图：常闭触点：继电器线圈在没有吸合电流通过的状态下处于闭合的触点（A、C）称为常闭触点。

当线圈有吸合电流流过时常开触点（A、B）导通，常闭触点（A、C）断开。

直流继电器用K或J表示。

继电器的接线图继电器在自动控制电路中常常被使用，能够以较小的电流控制大电流的导通和切断，从而起到自动控制的作用。

下面，我们先来看下继电器的接电图，了解下它的工作原理。

从上图可以看出，继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

接通电源后，会产生电磁效应，电磁力就会吸引衔铁，让它接触到铁芯，带动衔铁的常闭触电与常开触点吸合，在电流切断后，电磁的吸力也就没有了，衔铁就又返回到原来的位置，将电路切断。

继电器的作用主要有放大，用一个很微小的电流，就可以控制很大功率的电路，还能扩大控制范围，在信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路，达到自动开关的目的。

接触器与继电器的区别：交流接触器：是用于大功率电力设备的开断和控制电路器件。

直流继电器：是用于小电流去控制大电流，用直流控制交流的“自动开关”器件。

接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。

继电器是一种电控制器件。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

接触器和中间继电器结构上的相同点
接触器和中间继电器在结构上有以下几个相同点：
1. 电磁机构：它们都包含一个电磁机构，由线圈和铁芯组成。

当线圈通电时，铁芯产生磁场，从而驱动接触器或中间继电器的触点动作。

2. 触点系统：接触器和中间继电器都具有触点系统，用于控制电路的通断。

这些触点通常由动触点和静触点组成，可以实现电路的开合和连接。

3. 灭弧装置：为了保护触点在分断电路时不受电弧的侵蚀，接触器和中间继电器通常都配备了灭弧装置。

这些灭弧装置可以帮助熄灭电弧，延长触点的使用寿命。

4. 外壳和基座：接触器和中间继电器都有外壳和基座，用于保护内部的电气元件和提供安装固定的结构。

5. 接线端子：它们都具有用于连接导线的接线端子，以便与外部电路进行连接。

虽然接触器和中间继电器在结构上有许多相同点，但它们在用途和功能上还是存在一些差异。

接触器通常用于大功率电路的控制，如电动机的起动和停止；而中间继电器则常用于小功率电路的控制、信号传递和电路扩展等。

这些相同点使得接触器和中间继电器在电路控制中能够协同工作，提供可靠的开关控制功能。

但在实际应用中，需要根据具体的需求和电路特点选择适合的接触器或中间继电器。
