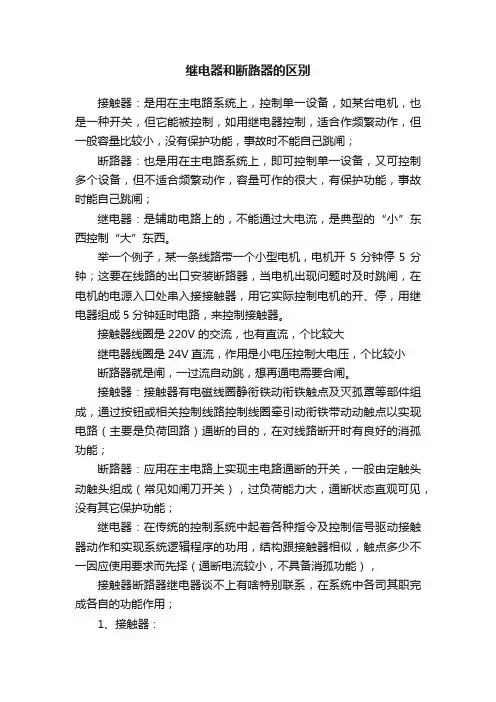

继电器和断路器的区别

电气自动化中,断路器,接触器,热继电器,中间继电器以及转换开关之间的关系
断路器、接触器、热继电器、中间继电器以及转换开关都是电气
自动化中常用的电器元件。

- 断路器是一种用来保护电气系统的开关装置，当电气系统中发
生过载、短路等故障时，断路器可以迅速切断电路，防止电气设备受
到损坏。

- 接触器是一种电磁开关装置，通过电气信号控制工作电路，用于进
行远距离的电气开关操作。

常用于控制大功率设备的开关操作。

- 热继电器是一种带有热释放元件的电气开关，它根据电流大小和时
间延迟来判断并保护电路。

当电气系统中的电流超过设定值或持续时
间过长时，热继电器会自动切断电路以防止电气设备过热损坏。

- 中间继电器是一种用来进行电路控制和信号转换的设备，通常用作
控制信号放大和隔离，将低电平的控制信号转换成高电平的控制信号，以供其他设备进行响应。

- 转换开关是一种能够在多个电路之间切换连接的开关，常用于改变
电路的通断状态或切换信号源。

总的来说，这些电器元件在电气自动化中扮演不同的角色：断路
器用于保护电路安全，接触器用于远距离的电气开关操作，热继电器
用于保护电气设备，中间继电器用于信号放大和隔离，转换开关用于
切换电路连接。

它们之间有相互补充和配合的关系，共同构成了电气
自动化系统的一部分。

空开断路器中间继电器交流接触器区别1 断路器：不仅能够断开额定电流，还能够断开短路电流后再正常运行，用来开断电气设备的供电回路；2 空气开关：断路器中的一种型式，其灭弧原理采用空气综吹或横吹方式，所以称为空气开关。

不仅可以开断额定电流，也能开断回路的短路电流；3 交流接触器：只能开断回路的额定电流，不能开断回路的短路电流。

由于其操作寿命在30万次，一般用其作为回路的操作元件，而将空气开关作为回路的保护元件；4 中间继电器：继电器的一种，带有多对常开和常闭接点，可以将一个信号转换为多个相同的信号。

使用在二次回路中。

电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥 AB DQ晶体管放大器 AD DF集成电路放大器 AJ印刷电路板 AP抽屉柜 AT旋转变压器(测速发电机) TG CF电容器 C C发热器件 EH RJ照明灯 EL ZD空气调节器 EV过电压放电器件避雷器 F BL具有瞬时动作的限流保护器件 FA SX具有延时动作的限流保护器件 FR YX具有延时和瞬时动作的限流保护器件 FS YSX熔断器 FU RD限压保护器件 FV RD同步发电机 GS TF异步发电机 GA YF蓄电池 GB XC声响指示器 HA YS光指示器 HL GS指示灯 HL SD瞬时有或无继电器，交流继电器 KA J接触器 KM C极化继电器 KP JJ簧片继电器 KP延时有或无继电器 KT SJ电感器 L L电抗器 L DK电动机 M D同步电动机 MS TD异步电动机 MA YD电流表 PA I电压表 PV U电能表 PJ Wh断路器 QF DL电动机保护开关 QM隔离开关 QS GLK电阻器 R R电位器 RP W控制开关 SA KK选择开关 XK按钮开关 SB AK电流互感器 TA LH控制变压器 TC KB电力变压器 TM LB电压互感器 TV YH整流器 U ZL二极管 V D晶体管 B晶闸管 KG电子管 VE G控制电路用电源的整流器 VC KZ 连接片 XB LP测试插孔 XJ插头 XP CT插座 XS CZ端子板 XT JX电磁铁 YA DT电磁制动器 YB ZD电磁离合器 YV CLH电磁吸盘 YH CX电动阀 YM电磁阀 YV(二)常用辅助文字符号电流 A L交流 AC JL自动 A，AUT Z加速 ACC JS附加 ADD F可调 ADJ T辅助 AUX FZ异步 ASY Y制动 B，BRK ZD 黑 BK蓝 BL A向后 BW H控制 C K直流 DC ZL紧急 EM低 L D正，向前 FW Q 绿 GN L高 H G输入 IN SR感应 IND Y左 L ZU主，中 M Z手动 M，MAN S 断开 OFF DK闭合 ON BH输出 OUT SC记录 R JL右 R YO反 R F红 RD H复位 R，RST F 备用 RES BY信号 S X起动 ST Q停止 STP T同步 SYN T温度 T W时间 T S速度 V SD电压速度 V Y 白 WH B黄 YE U。

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。

常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

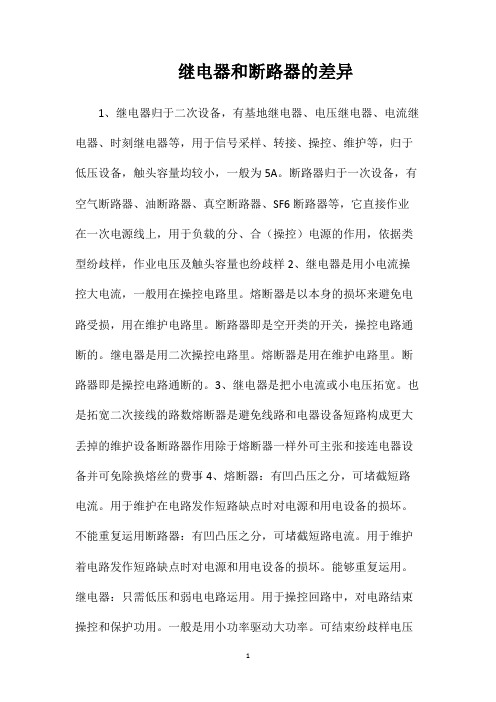

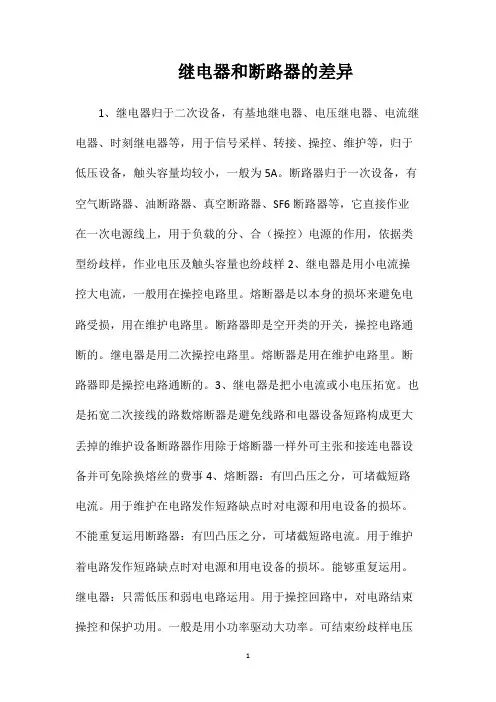

继电器和断路器的差异
1、继电器归于二次设备，有基地继电器、电压继电器、电流继电器、时刻继电器等，用于信号采样、转接、操控、维护等，归于低压设备，触头容量均较小，一般为5A。

断路器归于一次设备，有空气断路器、油断路器、真空断路器、SF6断路器等，它直接作业在一次电源线上，用于负载的分、合（操控）电源的作用，依据类型纷歧样，作业电压及触头容量也纷歧样
2、继电器是用小电流操控大电流，一般用在操控电路里。

熔断器是以本身的损坏来避免电路受损，用在维护电路里。

断路器即是空开类的开关，操控电路通断的。

继电器是用二次操控电路里。

熔断器是用在维护电路里。

断路器即是操控电路通断的。

3、继电器是把小电流或小电压拓宽。

也是拓宽二次接线的路数熔断器是避免线路和电器设备短路构成更大丢掉的维护设备断路器作用除于熔断器一样外可主张和接连电器设备并可免除换熔丝的费事
4、熔断器：有凹凸压之分，可堵截短路电流。

用于维护在电路发作短路缺点时对电源和用电设备的损坏。

不能重复运用断路器：有凹凸压之分，可堵截短路电流。

用于维护着电路发作短路缺点时对电源和用电设备的损坏。

能够重复运用。

继电器：只需低压和弱电电路运用。

用于操控回路中，对电路结束操控和保护功用。

一般是用小功率驱动大功率。

可结束纷歧样电压
等级的电路元器材之间的操控。

依照其功用有可分为：电压继电器、电流继电器、功率继电器、时刻继电器、热继电器、电流电压继电器等等。

配电柜内常⽤电⽓元件介绍及应⽤断路器、接触器、中间继电器、熔断器、热继电器、按钮、指⽰灯、万能转换开关和⾏程开关是电⽓控制回路中最常见的九种元件，下⾯以图⽂并茂的⽅式介绍常⽤电⽓元件的原理及应⽤，通过了解它们在电⽓回路中的作⽤来掌握这些元件平时的运⾏情况。

1.断路器低压断路器⼜称为⾃动空⽓开关，可⼿动开关，⼜能⽤来分配电能、不频繁启动异步电机，对电源线、电机等实⾏保护，当它们发⽣严重过载、短路或⽋压等故障时能⾃动切断电路。

断路器⽂字符号为：QF断路器图形符号为：2.接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V⼏种。

接触器电磁机构由线圈、动铁⼼（衔铁）和静铁⼼组成；接触器触头系统由主触头和辅助触头两部分组成，主触头⽤于通断主电路，辅助触头⽤于控制电路中。

接触器⽂字符号为：KM接触器图形符号为：3.热继电器热继电器是利⽤电流通过元件所产⽣的热效应原理⽽反时限动作的继电器。

热继电器⽂字符号：FR热继电器图形符号：4.中间继电器中间继电器的原理是将⼀个输⼊信号变成多个输出信号或将信号放⼤（即增⼤继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器⽂字符号：KA中间继电器图形符号：5.熔断器熔断器是⼀种在短路或严重过载时利⽤熔化作⽤⽽切断电路的保护电器。

功能：当电流超过规定值⼀定时间后，以它本⾝产⽣的热量使熔体熔化⽽开断电路的开关装置。

⽤来在电路发⽣过载或短路时关合和开断电路。

熔断器⽂字符号：FU熔断器图形符号：6.按钮在实际应⽤中通常根据所需要的触头数量、使⽤的场合及颜⾊来选择按钮。

常⽤的LA18、LA19、LA20等系列按钮，适⽤于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

电路保护的四种保护方式电路保护是指对电路中存在的可能对电路或电器设备造成损害的故障或过电压进行保护或限制，以保证安全、稳定运行的一种措施。

目前有许多电路保护方式，其中最常见的有四种，分别是熔丝保护、过电流保护、电子继电器保护和断路器保护。

接下来，我们将详细介绍这四种电路保护方式。

1. 熔丝保护熔丝保护是将一个金属丝制成的熔丝连接在电路的保护位上，当电路中出现过流时，熔丝会被加热熔断，断开电路，起到保护电器的作用。

这种方式简单易行，且成本低廉，但需要手动更换熔丝，且无法控制保护时间，只能提供短时间的过载保护。

2. 过电流保护过电流保护用于检测电路中的电流是否超出额定值，一旦超出，它会自动切断电路，保护电器。

过电流保护可以分为电磁式过流继电器保护和电子式过流继电器保护。

电磁式过流继电器同时也可以抵抗瞬间过电流，在一定程度上对电器起到保护作用。

电子式过流继电器可以提高保护精度和保护时间的控制。

3. 电子继电器保护电子继电器保护是一种电子设备，在电路中起到过电流和过电压保护作用。

它能够对发生故障的电路进行快速、准确的诊断和保护。

电子继电器保护不仅可以检测电流、电压，还可以检测相序、相位等，保证电器的安全与稳定工作。

4. 断路器保护断路器保护是一种电气开关，可以用于控制电器的电路开关，并提供保护功能。

它可以在发生过载或短路时，自动断开电路，保护电器不受损害。

断路器保护还可以起到手动断电的作用，更方便安全。

总结以上所介绍的四种电路保护方式，各有其优点和适用范围。

熔丝保护简单粗暴，成本低廉，但使用不太方便。

过电流保护的保护时间和保护精度都非常高，但是需要检测范围较小。

电子继电器保护可以提供全方位保护，但成本较高。

断路器保护操作方便，可以手动断电，但是需要抵抗瞬间过电流的性能较差。

因此，在选择电路保护方式时，应根据电路的特点和需要进行具体分析和选择。

•万能断路器也叫框架是断路器，切断电流大，主要用于MCC进线电源，智能断路器里面带有CPU，可以处理短路、过载、过压、欠压等多种保护功能，可以电动或手动功能强大，•负荷开关只是将负荷断开，没有任何保护功能，可以带载切断电源,适用于电源开关或作维修开关，在关闭的位置可以被锁定，以防止别人误操作•空气开关具有短路、过载保护功能，根据脱扣曲线的不同可以分为B、C、D几个等级，B型曲线脱扣最快，适合用于电子产品的过载保护，C型曲线适用于常用的配电及保护，D型曲线适用于电机的保护。

环境温度会对脱扣电流有所影响。

空气开关可以安装一些辅助触点以实现更多的功能•继电器继电器是控制系统中用途最广的一种电器元件，主要用于信号隔离、转换及功率放大，原理也很简单，使用时要注意线圈的工作电压及触点的最大工作电流•接触器接触器原理与继电器相同，主要用于主回路的通断控制，因此控制的功率比继电器大•热继电器原理为双金属片的热效应，可以检测到过载信号，但不能直接切断主回路，必须通过控制回路控制切断主回路•软起动器软起动器的主要作用是降低电机的启动电流，减少启动对电网和机械的冲击，减小机械的损耗，一般只有功率大的电动机才会使用，因为软起动器只有电机启动的时候才工作，有时为了节省成本，可以使用单台软起动器控制多台电机工作，但控制电路相对要复杂•变频器变频器在工业控制中使用非常广泛，我们平时接触到的变频器基本上都是交流变频器。

主要是用它来控制设备运行的速度，也可以降低电机的启动电流，使用变频器时，变频器会根据负载情况输出功率，所以使用变频器会比不使用变频器节能。

由于变频器工作时会产生高次谐波，会对周围的用电设备产生干扰等电磁兼容问题，如果客户有这方面的要求，还需要加电抗滤波器以消除高次谐波的影响，变频器和电机之间的电缆就如同电磁波的发射天线，会对周围的设备产生干扰，我们一般都采用带屏蔽的动力电缆。

•安全栅安全栅应用在防爆要求的系统里，可以满足0、1、2区的防爆要求，可以在在防爆区带电维修操作，也不会有安全问题，其主要原理就是限制它的能量级，使其产生的电火花不足以引爆可燃气体，安全栅要放在非防爆区，接防爆区一侧的端子为蓝色，电缆也使用蓝色，以和其他电缆区别•马达断路器主要用于电机的保护，其原理是根据电流流过产生的热效应，上面有微调旋钮，可以调整过载电流，当电流达到设定的电流一段时间以后，断路器将脱扣切断电路，当电流达到标称电流的12倍时（可以认为是短路），断路器直接脱扣，没有延时。
