接触器 断路器 继电器 之间有什么区别和联系

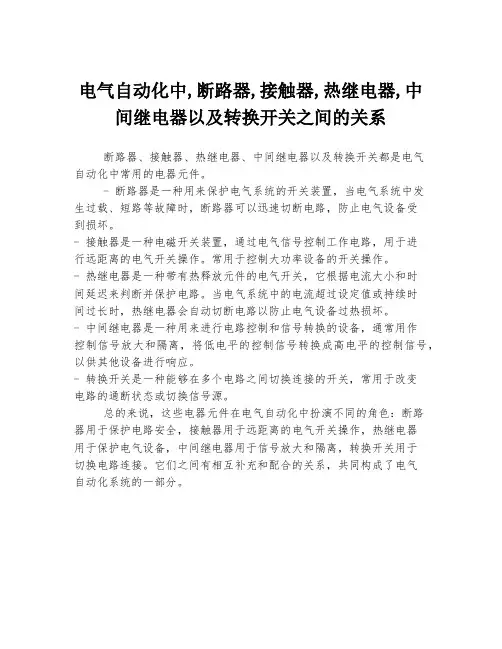

电气自动化中,断路器,接触器,热继电器,中间继电器以及转换开关之间的关系
断路器、接触器、热继电器、中间继电器以及转换开关都是电气
自动化中常用的电器元件。

- 断路器是一种用来保护电气系统的开关装置，当电气系统中发
生过载、短路等故障时，断路器可以迅速切断电路，防止电气设备受
到损坏。

- 接触器是一种电磁开关装置，通过电气信号控制工作电路，用于进
行远距离的电气开关操作。

常用于控制大功率设备的开关操作。

- 热继电器是一种带有热释放元件的电气开关，它根据电流大小和时
间延迟来判断并保护电路。

当电气系统中的电流超过设定值或持续时
间过长时，热继电器会自动切断电路以防止电气设备过热损坏。

- 中间继电器是一种用来进行电路控制和信号转换的设备，通常用作
控制信号放大和隔离，将低电平的控制信号转换成高电平的控制信号，以供其他设备进行响应。

- 转换开关是一种能够在多个电路之间切换连接的开关，常用于改变
电路的通断状态或切换信号源。

总的来说，这些电器元件在电气自动化中扮演不同的角色：断路
器用于保护电路安全，接触器用于远距离的电气开关操作，热继电器
用于保护电气设备，中间继电器用于信号放大和隔离，转换开关用于
切换电路连接。

它们之间有相互补充和配合的关系，共同构成了电气
自动化系统的一部分。

电器元件的名称和作用
电器元件是构成电路的基本组成部分，常见的电器元件有：断路器、接触器、热继电器、中间继电器、时间继电器、按钮、熔断器、指示灯、转换开关、行程开关和感应开关等。

- 断路器：用于分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

- 接触器：由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心(衔铁)和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

- 热继电器：用于电动机过负荷保护。

- 中间继电器：用于增加控制电路中的信号数量或改变信号性质。

- 时间继电器：用于延长或缩短动作时间。

- 按钮：用于手动操作开关。

- 熔断器：用于保护电路免受过载和短路损坏。

- 指示灯：用于显示设备是否处于工作状态。

- 转换开关：用于切换不同工作状态。

- 行程开关：用于检测物体位置并发出信号。

- 感应开关：用于检测物体是否存在并发出信号。

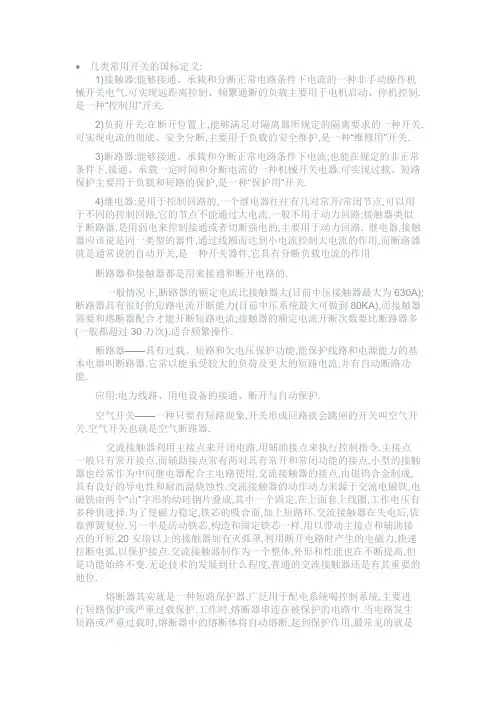

几类常用开关的国标定义:1)接触器:能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气.可实现远距离控制、频繁通断的负载主要用于电机启动、停机控制.是一种“控制用”开关.2)负荷开关:在断开位置上,能够满足对隔离器所规定的隔离要求的一种开关. 可实现电流的彻底、安全分断,主要用于负载的安全维护,是一种“维修用”开关.3)断路器:能够接通、承载和分断正常电路条件下电流;也能在规定的非正常条件下,接通、承载一定时间和分断电流的一种机械开关电器.可实现过载、短路保护主要用于负载和短路的保护,是一种“保护用”开关.4)继电器:是用于控制回路的,一个继电器往往有几对常开/常闭节点,可以用于不同的控制回路,它的节点不能通过大电流,一般不用于动力回路;接触器类似于断路器,是用弱电来控制接通或者切断强电的,主要用于动力回路．继电器,接触器应该说是同一类型的器件,通过线圈而达到小电流控制大电流的作用,而断路器就是通常说的自动开关,是一种开关器件,它具有分断负载电流的作用断路器和接触器都是用来接通和断开电路的.一般情况下,断路器的额定电流比接触器大(目前中压接触器最大为630A);断路器具有很好的短路电流开断能力(目前中压系统最大可做到80KA),而接触器需要和熔断器配合才能开断短路电流;接触器的额定电流开断次数要比断路器多(一般都超过30万次),适合频繁操作.断路器——具有过载、短路和欠电压保护功能,能保护线路和电源能力的基本电器叫断路器.它常以能承受较大的负荷及更大的短路电流,并有自动断路功能.应用:电力线路、用电设备的接通、断开与自动保护.空气开关——一种只要有短路现象,开关形成回路就会跳闸的开关叫空气开关.空气开关也就是空气断路器.交流接触器利用主接点来开闭电路,用辅助接点来执行控制指令.主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用.交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性.交流接触器的动作动力来源于交流电磁铁,电磁铁由两个“山”字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择.为了使磁力稳定,铁芯的吸合面,加上短路环.交流接触器在失电后,依靠弹簧复位.另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短.20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点.交流接触器制作为一个整体,外形和性能也在不断提高,但是功能始终不变.无论技术的发展到什么程度,普通的交流接触器还是有其重要的地位.熔断器其实就是一种短路保护器,广泛用于配电系统喝控制系统,主要进行短路保护或严重过载保护.工作时,熔断器串连在被保护的电路中.当电路发生短路或严重过载时,熔断器中的熔断体将自动熔断,起到保护作用,最常见的就是保险丝.另外还有断路器,俗称"空气开关",也是一种短路保护器,当过流时,它会自动跳闸,起到保护作用;空气开关、断路器都是保护电器.但它们不是一样.断路器是总称,它分为两种——框架式断路器和塑料外壳式断路器.框架式断路器俗称万能断路器;塑料外壳式断路器俗称空气开头.他们具有短路和过载保护,可重复使用.寿命一般在几千次到几万次.熔断器是靠熔体熔化保护线路的一种电器,不可重复使用.保护以后需要更换熔体.断路器按其使用范围分为高压断路器,和低压断路器,高低压界线划分比较模糊,一般将3kv以上的成为高压电器.低压断路器又称自动开关,它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器.它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合.而且在分断故障电流后一般不需要变更零部件,一获得了广泛的应用.分类:按操作方式分有:电动操作、储能操作和手动操作.按结构分有:万能式和塑壳式.按使用类别分有:选择型和非选择型.按灭弧介质分有:油浸式、真空式和空气式.按动作速度分有:快速型和普通型.按极数分有:单级、二级、三级和四级等.按安装方式分有:插入式、固定式和抽屉式等.高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行;高压断路器种类很多,按其灭弧的不同,可分为:油断路器(多油断路器、少油断路器)、六氟化硫断路器(SF6断路器)、真空断路器、压缩空气断路器等.打个简单的比方:断路器相当于插线把上面的开关;接触器相当于计算机的启动按钮;断路器是用来供电的设备,不适合经常开合闸;接触器是来控制电机启停的,是控制设备;顺便说说继电器;继电器与接触器的原理基本上一样,区别主要就是接触器的主触点是控制给电机等负载供电,通断电流都比较大;继电器主要是用在控制方面,不用直接给负载供电;,通断电流都比较小;请问自保持继电器(自锁型继电器)和普通继电器有何区别?解答继电器可以分为单边稳态型,单线圈自保持型和双线圈自保持型.单边稳态型继电器(普通继电器):单边稳态型继电器线圈通电则继电器置位,线圈断电则复位;单线圈自保持型:单线圈自保持型继电器有自保持结构,在线圈上输入一个正向脉冲后继电器就保持置位状态,输入反向脉冲继电器就复位了;双线圈自保持型:双线圈自保持型继电器的自保持结构由两个线圈组成,置位线圈和复位线圈,在置位线圈上加脉冲则继电器置位,在复位线圈上加脉冲则继电器复位.自保持继电器相对与普通继电器有很好的省电功能,因此越来越多的取代普通继电器为广大用户所接受.。

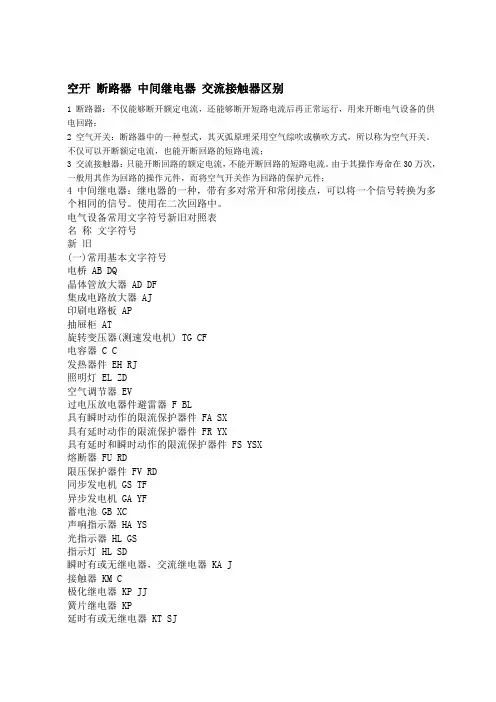

空开断路器中间继电器交流接触器区别1 断路器：不仅能够断开额定电流，还能够断开短路电流后再正常运行，用来开断电气设备的供电回路；2 空气开关：断路器中的一种型式，其灭弧原理采用空气综吹或横吹方式，所以称为空气开关。

不仅可以开断额定电流，也能开断回路的短路电流；3 交流接触器：只能开断回路的额定电流，不能开断回路的短路电流。

由于其操作寿命在30万次，一般用其作为回路的操作元件，而将空气开关作为回路的保护元件；4 中间继电器：继电器的一种，带有多对常开和常闭接点，可以将一个信号转换为多个相同的信号。

使用在二次回路中。

电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥 AB DQ晶体管放大器 AD DF集成电路放大器 AJ印刷电路板 AP抽屉柜 AT旋转变压器(测速发电机) TG CF电容器 C C发热器件 EH RJ照明灯 EL ZD空气调节器 EV过电压放电器件避雷器 F BL具有瞬时动作的限流保护器件 FA SX具有延时动作的限流保护器件 FR YX具有延时和瞬时动作的限流保护器件 FS YSX熔断器 FU RD限压保护器件 FV RD同步发电机 GS TF异步发电机 GA YF蓄电池 GB XC声响指示器 HA YS光指示器 HL GS指示灯 HL SD瞬时有或无继电器，交流继电器 KA J接触器 KM C极化继电器 KP JJ簧片继电器 KP延时有或无继电器 KT SJ电感器 L L电抗器 L DK电动机 M D同步电动机 MS TD异步电动机 MA YD电流表 PA I电压表 PV U电能表 PJ Wh断路器 QF DL电动机保护开关 QM隔离开关 QS GLK电阻器 R R电位器 RP W控制开关 SA KK选择开关 XK按钮开关 SB AK电流互感器 TA LH控制变压器 TC KB电力变压器 TM LB电压互感器 TV YH整流器 U ZL二极管 V D晶体管 B晶闸管 KG电子管 VE G控制电路用电源的整流器 VC KZ 连接片 XB LP测试插孔 XJ插头 XP CT插座 XS CZ端子板 XT JX电磁铁 YA DT电磁制动器 YB ZD电磁离合器 YV CLH电磁吸盘 YH CX电动阀 YM电磁阀 YV(二)常用辅助文字符号电流 A L交流 AC JL自动 A，AUT Z加速 ACC JS附加 ADD F可调 ADJ T辅助 AUX FZ异步 ASY Y制动 B，BRK ZD 黑 BK蓝 BL A向后 BW H控制 C K直流 DC ZL紧急 EM低 L D正，向前 FW Q 绿 GN L高 H G输入 IN SR感应 IND Y左 L ZU主，中 M Z手动 M，MAN S 断开 OFF DK闭合 ON BH输出 OUT SC记录 R JL右 R YO反 R F红 RD H复位 R，RST F 备用 RES BY信号 S X起动 ST Q停止 STP T同步 SYN T温度 T W时间 T S速度 V SD电压速度 V Y 白 WH B黄 YE U。

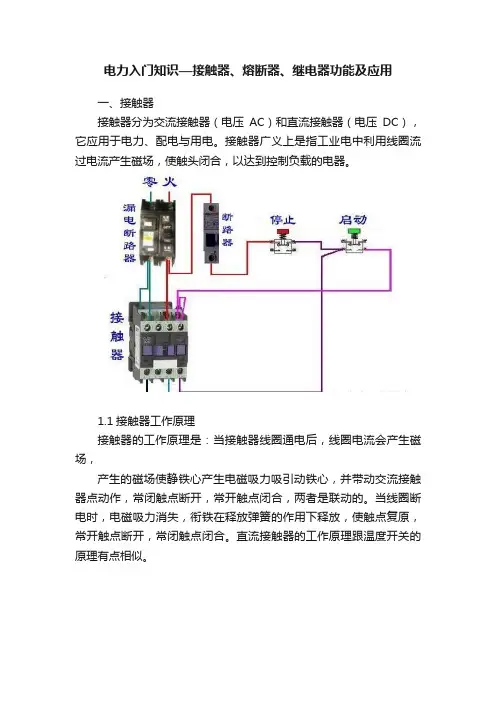

电力入门知识—接触器、熔断器、继电器功能及应用一、接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

1.1接触器工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似。

1.2接触器分类按主触点连接回路的形式分为：直流接触器、交流接触器。

按操作机构分为：电磁式接触器、永磁式接触器。

永磁交流接触器是利用磁极的同性相斥、用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器国内成熟的产品型号：CJ20J、NSFC1、NSFC2、NSFC3、NSFC4、NSFC5、NSFC12、NSFC19、CJ40J、NSFMR。

1.3接触器的选择依据根据电路中负载电流的种类选择接触器的类型；接触器的额定电压应大于或等于负载回路的额定电压；吸引线圈的额定电压应与所接控制电路的额定电压等级一致；额定电流应大于或等于被控主回路的额定电流。

二、熔断器熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。

熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。

熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

2.1熔断器工作原理利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。

熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

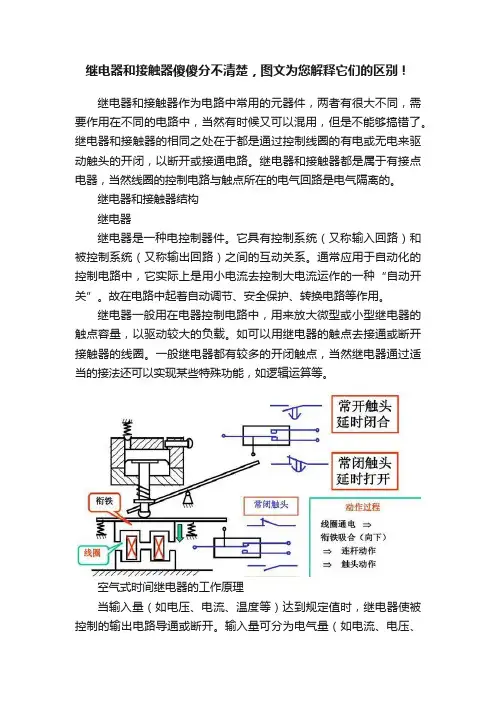

继电器和接触器傻傻分不清楚，图文为您解释它们的区别！继电器和接触器作为电路中常用的元器件，两者有很大不同，需要作用在不同的电路中，当然有时候又可以混用，但是不能够搞错了。

继电器和接触器的相同之处在于都是通过控制线圈的有电或无电来驱动触头的开闭，以断开或接通电路。

继电器和接触器都是属于有接点电器，当然线圈的控制电路与触点所在的电气回路是电气隔离的。

继电器和接触器结构继电器继电器是一种电控制器件。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

继电器一般用在电器控制电路中，用来放大微型或小型继电器的触点容量，以驱动较大的负载。

如可以用继电器的触点去接通或断开接触器的线圈。

一般继电器都有较多的开闭触点，当然继电器通过适当的接法还可以实现某些特殊功能，如逻辑运算等。

空气式时间继电器的工作原理当输入量（如电压、电流、温度等）达到规定值时，继电器使被控制的输出电路导通或断开。

输入量可分为电气量（如电流、电压、频率、功率等）及非电气量（如温度、压力、速度等）两大类。

接触器接触器用来接通或断开功率较大的负载，用在（功率）主电路中，主触头可能带有连锁接点以表示主触头的开闭状态。

接触器利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开;常开触头闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合;常开触头断开。

继电器和接触器的区别继电器和接触器的本质区别就是承受的载荷不同，电流容量大的是接触器，小的是继电器，还有区别使用在主回路的用接触器，控制回路用继电器。

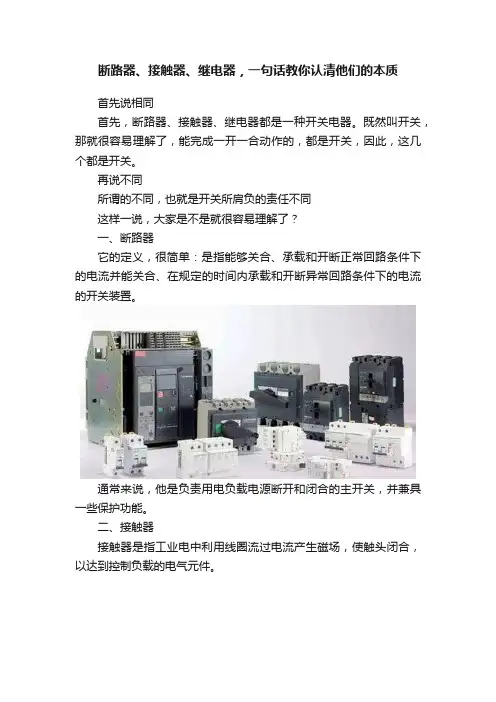

断路器、接触器、继电器，一句话教你认清他们的本质
首先说相同
首先，断路器、接触器、继电器都是一种开关电器。

既然叫开关，那就很容易理解了，能完成一开一合动作的，都是开关，因此，这几个都是开关。

再说不同
所谓的不同，也就是开关所肩负的责任不同
这样一说，大家是不是就很容易理解了？
一、断路器
它的定义，很简单：是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

通常来说，他是负责用电负载电源断开和闭合的主开关，并兼具一些保护功能。

二、接触器
接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电气元件。

简单来说，它是通过控制电路的指令来执行断开和闭合的，从而控制用电负载。

三、继电器
继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

简单来说，继电器通常之存在于控制电路，和用电负载并没有直接联系。

从上面的图片中，你应该看到，前两者的块头要大很多，所能承载的电压和电流也比继电器要大；其次断路器和继电器是用在电气一次回路的，可以通断大电流，而继电器则是用在电气二次回路的，触点很小，只能通断小电流。

给大家一个典型应用的接线图，一切就都明白了！
上图是一个中间继电器控制接触器的自锁接线图。

其实，无论多么复杂的电路，我们都可以化繁为简，归结到电源、开关、导线、负载，初中都学过的电路构成的四个要素里！
注：(本篇由小编进行网络整理，版权归原作者所有，如有侵权，请联系本人，本人会第一时间删除处理!）。

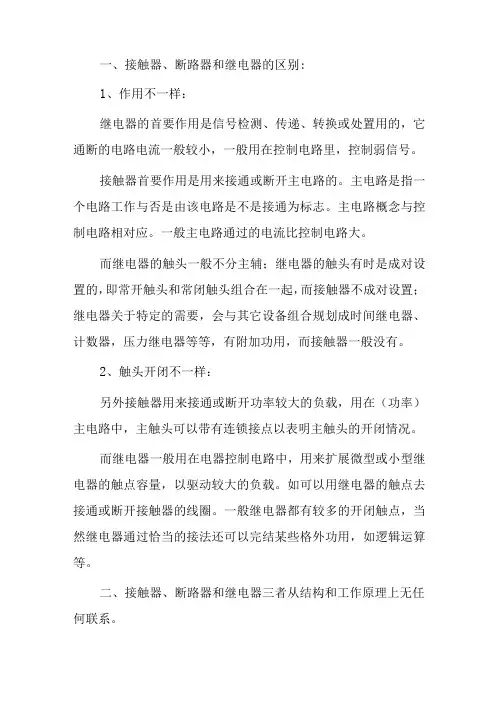

一、接触器、断路器和继电器的区别:1、作用不一样：继电器的首要作用是信号检测、传递、转换或处置用的，它通断的电路电流一般较小，一般用在控制电路里，控制弱信号。

接触器首要作用是用来接通或断开主电路的。

主电路是指一个电路工作与否是由该电路是不是接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

而继电器的触头一般不分主辅；继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而接触器不成对设置；继电器关于特定的需要，会与其它设备组合规划成时间继电器、计数器，压力继电器等等，有附加功用，而接触器一般没有。

2、触头开闭不一样：另外接触器用来接通或断开功率较大的负载，用在（功率）主电路中，主触头可以带有连锁接点以表明主触头的开闭情况。

而继电器一般用在电器控制电路中，用来扩展微型或小型继电器的触点容量，以驱动较大的负载。

如可以用继电器的触点去接通或断开接触器的线圈。

一般继电器都有较多的开闭触点，当然继电器通过恰当的接法还可以完结某些格外功用，如逻辑运算等。

二、接触器、断路器和继电器三者从结构和工作原理上无任何联系。

扩展资料:接触器电性能测试技术现状对接触器等有触点开关电器动态检测技术研究主要集中在以下几个方面：1、以计算机作为上位机，A/D采样板或DSP作为下位机的触头参数自动检测系统采用自行研制的继电器电寿命计算机检测与控制装置在继电器电寿命试验的开始、中间、结尾三个不同的时段对过电压信号进行采集。

采用自行研制的A/D采样板或以DSP为核心的高速数据采集卡，对触头接触压降、断开触头间电压、主回路电流等触头电气参数进行采样。

控制部分采用数字I/O板通过控制固态继电器来驱动接触器或继电器通断。

软件方面采用VB编程，中断处理程序实现数据采样、逻辑控制等功能。

文献中的数据处理方面主要针对电网频率、功率因数的计算。

通过对采集到的电压信号的分析，利用快速傅里叶变换将时域信号变换为频域信号，将变换的结果分别放在实部与虚部的数组中，出现峰值的位置为电网频率，利用公式计算出电网频率。

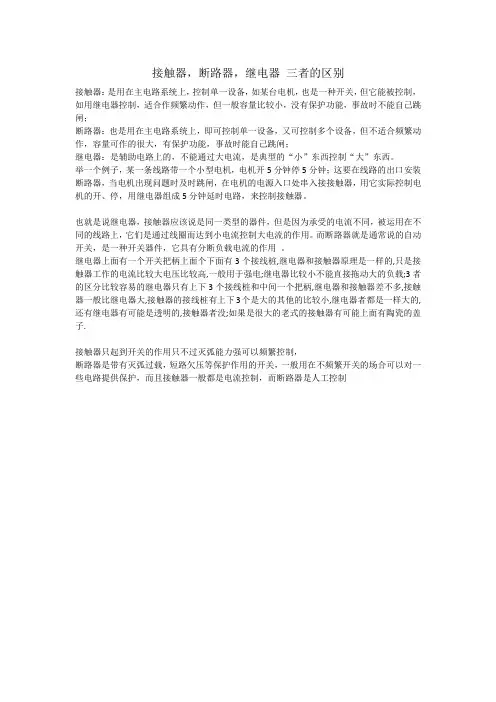

接触器，断路器，继电器三者的区别
接触器：是用在主电路系统上，控制单一设备，如某台电机，也是一种开关，但它能被控制，如用继电器控制，适合作频繁动作，但一般容量比较小，没有保护功能，事故时不能自己跳闸；
断路器：也是用在主电路系统上，即可控制单一设备，又可控制多个设备，但不适合频繁动作，容量可作的很大，有保护功能，事故时能自己跳闸；
继电器：是辅助电路上的，不能通过大电流，是典型的“小”东西控制“大”东西。

举一个例子，某一条线路带一个小型电机，电机开5分钟停5分钟；这要在线路的出口安装断路器，当电机出现问题时及时跳闸，在电机的电源入口处串入接接触器，用它实际控制电机的开、停，用继电器组成5分钟延时电路，来控制接触器。

也就是说继电器，接触器应该说是同一类型的器件，但是因为承受的电流不同，被运用在不同的线路上，它们是通过线圈而达到小电流控制大电流的作用。

而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用。

继电器上面有一个开关把柄上面个下面有3个接线桩,继电器和接触器原理是一样的,只是接触器工作的电流比较大电压比较高,一般用于强电;继电器比较小不能直接拖动大的负载;3者的区分比较容易的继电器只有上下3个接线桩和中间一个把柄,继电器和接触器差不多,接触器一般比继电器大,接触器的接线桩有上下3个是大的其他的比较小,继电器者都是一样大的,还有继电器有可能是透明的,接触器者没;如果是很大的老式的接触器有可能上面有陶瓷的盖子.
接触器只起到开关的作用只不过灭弧能力强可以频繁控制，
断路器是带有灭弧过载，短路欠压等保护作用的开关，一般用在不频繁开关的场合可以对一些电路提供保护，而且接触器一般都是电流控制，而断路器是人工控制。

继电器跟接触器的区别 继电器和接触器都是电磁式开关电器，但前者属于⼯作在控制回路中的开关电器，⽽后者属于⼯作在主回路中的开关电器。

下⾯是店铺为你整理的继电器跟接触器的区别，供⼤家阅览! 继电器跟接触器的区别篇⼀ ⼀、我们先看两者的共同特征： 1、第⼀个概念，叫做转换深度式中的叫做断开或者截⽌时的电阻，叫做接通或者导通时的电阻，h 叫做转换深度对于有触点的开关电器，;对于⽆触点的电器， 正是由于有触点的开关电器，它的转换深度⽐较⾼，从⽽保证在接通电路时，开关电器的执⾏电流电能损耗⼩，对被控电路的影响也⼩;断开电路时，有触点的开关电器，其执⾏电路ide电阻⾮常⾼，从⽽可以保证电器的耐压⽔平。

相⽐之下，⽆触点电器在开断后，它不会产⽣电弧。

但⽆触点电器的转换深度⽐较低，因此其损耗较⼤，且发热相对要严重得多。

2、第⼆个概念，关于电磁式电器的结构电磁式电器的结构包括触头部件、操动系统和线圈等部件，还有灭弧系统及部件。

电磁式电器分为三类，有电压继电器、电流继电器和其它专门功能的继电器(例如温度继电器、时间继电器和热继电器等等)。

接触器也具有这些结构特征。

简单描述： (1)当电磁式继电器的激磁线圈通电后，激磁线圈电流逐渐增加并在电磁系统中产⽣磁通，其中衔铁与铁⼼之间⽓隙中的磁通将作⽤于衔铁。

随着⼯作磁通逐渐增加，作⽤于衔铁上的电磁吸⼒(转矩)也越来越⼤。

当电磁吸⼒⼤于系统反⼒时，衔铁将绕其转动轴转动带动其执⾏部分(触头系统)的动触头C0运动，从⽽实现常开触头和常闭触头变位。

(2)激磁线圈断电后，激磁线圈电流逐渐减⼩，电磁系统中的磁通也逐渐降低，⼯作⽓隙磁通也随之降低，作⽤于衔铁上的电磁吸⼒越来越⼩。

当电磁吸⼒⼩于衔铁反⼒时，衔铁在系统反⼒的作⽤下开始向其初始位置返回，带动动触点C0向其初始位置运动，直⾄常开触点和常闭触头复位。

3、第三个概念，叫做电磁式电器的返回特性 返回系数是电磁式继电器共同具有的特性，它反应了电器的继电特性明显程度。

超赞!关于继电器和接触器的详解继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种'自动开关'。

故在电路中起着自动调节、安全保护、转换电路等作用。

继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。

同时在长方框内或长方框旁标上继电器的文字符号'J'。

接触器接触器的工作原理就是通过控制接在控制电路的辅助触点的通断来控制接在主电路的主触点的通断以达到控制电路的要求。

因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

继电器和接触器的区别继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路(与'主电路'对比)。

接触器主要作用是用来接通或断开主电路的。

所谓主电路是指一个电路工作与否是由该电路是否接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩(因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头)。

如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。

即将继电器作为接触器使用。

但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。

这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器了。

接触器与断路器的区别分析非专业领域的人可能对于接触器和断路器了解的并不多，更不用说了解接触器和断路器的区别了。

然而事实上两者存在着相当大的不同，无论是在功能上还是在原理上，接下来就来为大家介绍一下它们的特点和区别，快来了解一下吧!什么是接触器?接触器在广义上指的是在工业用电中利用线圈流过电流所产生磁场从而使触头闭合，来达到控制负载电器得作用。

什么是断路器?断路器就是指可以关闭，承载或者是打开，断开正常回路情况下的电流，而且可以关闭在规定的时间内承载和断开异常回路情况下的电流开关装置，断路器有高压断路器和低压断路器这两种不同的类型。

接触器与断路器有什么区别1、接触器与断路器的作用不同。

接触器作用是实现频繁接通和分断带有负载的主电路或大容量控制电路，且能实现远距离自动控制。

断路器的作用实现短路、过载、失压保护，一般作为电气控制柜的总开关。

2、接触器与断路器的结构有所不同。

接触器主要有四部分构成，电磁系统、触点系统、灭弧室、其它部分。

而断路器主要有触点系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器及外壳等部分组成。

3、接触器与断路器工作过程不同。

接触器的工作过程，其线圈得电则铁芯线圈产生磁力，吸合动铁芯，于是动铁芯带动动触点与静触点接触，使电路导通。

线圈失电吸力消失，动铁芯依靠弹簧反作用力而分离，断开动触点与静触点的接触，使电路被切断。

而断路器的工作过程，其主要是一种手动低压电器，当电路正常时，只要手动合断路器，就能使动静触点正常闭合，断开断路器也是手动断开。

假如电路出现异常，那么断路器会自动跳闸从而切断电源，实现保护作用。

4、接触器与断路器的机械使用寿命，接触器高于断路器，接触器的机械使用寿命不会低于30万次，而断路器的机械使用寿命，配上永磁机构的也只有10万次左右。

还有就是接触器不具备断开短路电流能力，也不具备重合闸功能，但是断路器具备。

几类常用开关的国标定义:1)接触器:能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气.可实现远距离控制、频繁通断的负载主要用于电机启动、停机控制.是一种“控制用”开关. 2)负荷开关:在断开位置上,能够满足对隔离器所规定的隔离要求的一种开关. 可实现电流的彻底、安全分断,主要用于负载的安全维护,是一种“维修用”开关.3)断路器:能够接通、承载和分断正常电路条件下电流;也能在规定的非正常条件下,接通、承载一定时间和分断电流的一种机械开关电器.可实现过载、短路保护主要用于负载和短路的保护,是一种“保护用”开关.4)继电器:是用于控制回路的,一个继电器往往有几对常开/常闭节点,可以用于不同的控制回路,它的节点不能通过大电流,一般不用于动力回路;接触器类似于断路器,是用弱电来控制接通或者切断强电的,主要用于动力回路．继电器,接触器应该说是同一类型的器件,通过线圈而达到小电流控制大电流的作用,而断路器就是通常说的自动开关,是一种开关器件,它具有分断负载电流的作用断路器和接触器都是用来接通和断开电路的.一般情况下,断路器的额定电流比接触器大(目前中压接触器最大为630A);断路器具有很好的短路电流开断能力(目前中压系统最大可做到80KA),而接触器需要和熔断器配合才能开断短路电流;接触器的额定电流开断次数要比断路器多(一般都超过30万次),适合频繁操作.断路器——具有过载、短路和欠电压保护功能,能保护线路和电源能力的基本电器叫断路器.它常以能承受较大的负荷及更大的短路电流,并有自动断路功能.应用:电力线路、用电设备的接通、断开与自动保护.空气开关——一种只要有短路现象,开关形成回路就会跳闸的开关叫空气开关.空气开关也就是空气断路器.交流接触器利用主接点来开闭电路,用辅助接点来执行控制指令.主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用.交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性.交流接触器的动作动力来源于交流电磁铁,电磁铁由两个“山”字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择.为了使磁力稳定,铁芯的吸合面,加上短路环.交流接触器在失电后,依靠弹簧复位.另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开短.20安培以上的接触器加有灭弧罩,利用断开电路时产生的电磁力,快速拉断电弧,以保护接点.交流接触器制作为一个整体,外形和性能也在不断提高,但是功能始终不变.无论技术的发展到什么程度,普通的交流接触器还是有其重要的地位.熔断器其实就是一种短路保护器,广泛用于配电系统喝控制系统,主要进行短路保护或严重过载保护.工作时,熔断器串连在被保护的电路中.当电路发生短路或严重过载时,熔断器中的熔断体将自动熔断,起到保护作用,最常见的就是保险丝.另外还有断路器,俗称"空气开关",也是一种短路保护器,当过流时,它会自动跳闸,起到保护作用;空气开关、断路器都是保护电器.但它们不是一样.断路器是总称,它分为两种——框架式断路器和塑料外壳式断路器.框架式断路器俗称万能断路器;塑料外壳式断路器俗称空气开头.他们具有短路和过载保护,可重复使用.寿命一般在几千次到几万次.熔断器是靠熔体熔化保护线路的一种电器,不可重复使用.保护以后需要更换熔体.断路器按其使用范围分为高压断路器,和低压断路器,高低压界线划分比较模糊,一般将3kv以上的成为高压电器.低压断路器又称自动开关,它是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器.它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合.而且在分断故障电流后一般不需要变更零部件,一获得了广泛的应用.分类:按操作方式分有:电动操作、储能操作和手动操作.按结构分有:万能式和塑壳式.按使用类别分有:选择型和非选择型.按灭弧介质分有:油浸式、真空式和空气式.按动作速度分有:快速型和普通型.按极数分有:单级、二级、三级和四级等.按安装方式分有:插入式、固定式和抽屉式等.高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行;高压断路器种类很多,按其灭弧的不同,可分为:油断路器(多油断路器、少油断路器)、六氟化硫断路器(SF6断路器)、真空断路器、压缩空气断路器等.打个简单的比方:断路器相当于插线把上面的开关;接触器相当于计算机的启动按钮; 断路器是用来供电的设备,不适合经常开合闸; 接触器是来控制电机启停的,是控制设备; 顺便说说继电器;继电器与接触器的原理基本上一样,区别主要就是接触器的主触点是控制给电机等负载供电,通断电流都比较大; 继电器主要是用在控制方面,不用直接给负载供电;,通断电流都比较小;请问自保持继电器(自锁型继电器)和普通继电器有何区别?解答继电器可以分为单边稳态型,单线圈自保持型和双线圈自保持型. 单边稳态型继电器(普通继电器):单边稳态型继电器线圈通电则继电器置位,线圈断电则复位;单线圈自保持型:单线圈自保持型继电器有自保持结构,在线圈上输入一个正向脉冲后继电器就保持置位状态,输入反向脉冲继电器就复位了;双线圈自保持型:双线圈自保持型继电器的自保持结构由两个线圈组成,置位线圈和复位线圈,在置位线圈上加脉冲则继电器置位,在复位线圈上加脉冲则继电器复位.自保持继电器相对与普通继电器有很好的省电功能,因此越来越多的取代普通继电器为广大用户所接受.。

接触器和继电器的区别接触器，主要是用于一次回路的，可以通过较大的电流(可达几百到一千多A)；而继电器，是用于二次回路的只能通过小电流(几A到十几A)，实现各种控制功能。

对于二者之间的区别，小编接下来将为大家详细介绍：1、作用不一样：继电器的首要作用是信号检测、传递、转换或处置用的，它通断的电路电流一般较小，一般用在控制电路里，控制弱信号。

接触器首要作用是用来接通或断开主电路的。

主电路是指一个电路工作与否是由该电路是不是接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

容量大的接触器一般都带有灭弧罩。

继电器的触头容量一般不会逾越5A，小型继电器的触头容量一般只需1A或2A，而接触器的触头容量最小的也有9A；接触器的触头一般有三对主触头(主触头都是常开触头)另外还有几对辅佐触头。

而继电器的触头一般不分主辅;继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而接触器不成对设置;继电器关于特定的需要，会与其它设备组合规划成时间继电器、计数器，压力继电器等等，有附加功用，而接触器一般没有。

2、触头开闭：另外接触器用来接通或断开功率较大的负载，用在(功率)主电路中，主触头可以带有连锁接点以表明主触头的开闭情况。

而继电器一般用在电器控制电路中，用来扩展微型或小型继电器的触点容量，以驱动较大的负载。

如可以用继电器的触点去接通或断开接触器的线圈。

一般继电器都有较多的开闭触点，当然继电器通过恰当的接法还可以完结某些格外功用，如逻辑运算等。

3、以上两者相同之处：都是通过控制线圈的有电或无电来驱动触头的开闭，以断开或接通电路。

归于有接点电器。

线圈的控制电路与触点地址的电气回路是电气隔绝的。

继电器的交直流一般是说线圈的交直流供电。

接触器却不是，通断交流的主触点类型为交流接触器;通断直流的主触点类型为直流接触器（也就是按负载来区分的，直流回路分断更难）。

如果线圈电压为交流,名叫交流操作;如果线圈电压为直流,名叫直流操作。

断路器和接触器的区别断路器和接触器的区别 断路器能熄灭电弧，有分段能力，起保护作用。

接触器是利用线圈来控制电路的通断，接触器通电后，常开的就闭上，长闭的就关上，这样来控制。

1、断路器主要做保护，但不是过热就断掉了，它的保护目前比较常用的是三段保护，既过载保护、短路短延时、长路长延时。

还有一些欠压、过压等保护功能。

具体视品牌、型号而定。

它的分合闸可以手动也可电动。

安装方式有固定式、抽屉式等三种方式。

根据电流的大小和工作电压的等级可以分为低压塑壳断路器、低压框架断路器和高压真空断路器。

根据脱扣曲线的不同可以分为不同的使用场合。

和保险丝还是又很大区别的。

2、接触器主要做工业控制用，一般负载以电机居多，当然会有一些加热器、做双电源切换等场合使用。

在接触器的通断是通过控制线圈电压来实现的。

根据灭弧的不同结构可以分为真空接触器和普通接触器。

根据不同的控制电压可以分为直流接触器和交流接触器，它的主要附件为辅助触点。

  真空断路器和真空接触器的区别 真空断路器与真空接触器实际上和空气断路器空气接触器的作用是一样的，只不过吧灭弧单元放在真空环境中了，增强了对环境的适应性，同时由于真空绝缘与灭弧性能良好，得到了广泛的应用。

真空断路器：是一种保护设备，在线路发生故障时能自动分闸，保护线路；同时也能手动的分闸切断负荷电流。

真空接触器：是一种反复操作的装置，其能切断负载电流，不能开断短路电流，同时还带有敞开与常闭触点。

且不具有短路电流的保护作用，其只能受给定的信号来完成分开与保持。

断路器 断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3千伏以上的称为高压电器。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

风机上常用的电气元件有继电器、接触器、断路器、空开、各类传感器等，如果对这些电气符号很了解的话，看懂图纸就不难。

下面对风机常用的电气符号做一个详细的说明，如果光凭记的话，很难分的清，也很容易忘，这就需要你结合风机图纸学习，时间长了就会记得很牢固。

熔断器电气符号。

俗称保险，起限流保护作用，本身具有损坏识别装置，图中篮圈所示。

电磁触发式单联空开。

就是常见
电热和电磁触发式空开。

顾名
思义，内部设置两种触发方式
电磁脱扣器：当线路短路或严
重过载电流时，电磁铁工作，触动
热金属片：当电路一般性过载
时，虽不能使电磁脱扣工作跳脱，
但会使热双金属片受热弯曲，触动
旋钮开关，没有什么保护功能，只是起切换作用，如右图一定要跟另一种把手是旋钮的开关区分清楚，如下图所示，
电源输出插座连接端子
意思就是可插拔式回路中间
保护器，一般串联在测量、信号回路中间，对回路两边的元件
直流电机
以直接从这个标示字母知道是个什么设备。

下面就把风机常用的一些标示字母介绍下。
