接触器和热继电器区别

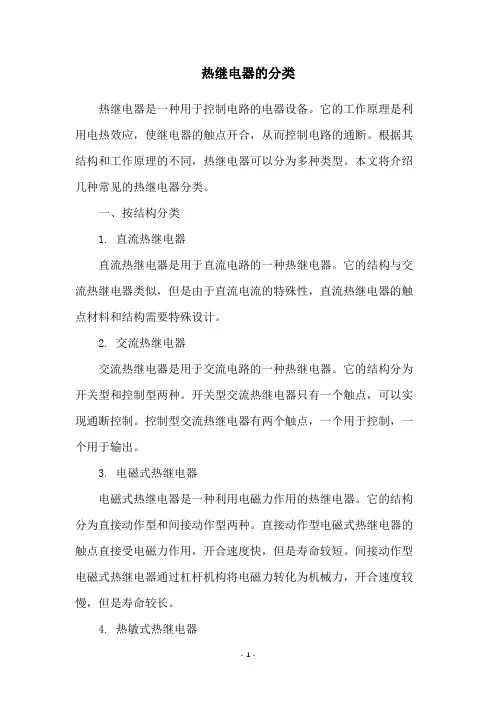

热继电器的分类热继电器是一种用于控制电路的电器设备。

它的工作原理是利用电热效应，使继电器的触点开合，从而控制电路的通断。

根据其结构和工作原理的不同，热继电器可以分为多种类型。

本文将介绍几种常见的热继电器分类。

一、按结构分类1. 直流热继电器直流热继电器是用于直流电路的一种热继电器。

它的结构与交流热继电器类似，但是由于直流电流的特殊性，直流热继电器的触点材料和结构需要特殊设计。

2. 交流热继电器交流热继电器是用于交流电路的一种热继电器。

它的结构分为开关型和控制型两种。

开关型交流热继电器只有一个触点，可以实现通断控制。

控制型交流热继电器有两个触点，一个用于控制，一个用于输出。

3. 电磁式热继电器电磁式热继电器是一种利用电磁力作用的热继电器。

它的结构分为直接动作型和间接动作型两种。

直接动作型电磁式热继电器的触点直接受电磁力作用，开合速度快，但是寿命较短。

间接动作型电磁式热继电器通过杠杆机构将电磁力转化为机械力，开合速度较慢，但是寿命较长。

4. 热敏式热继电器热敏式热继电器是一种利用热敏元件作为控制元件的热继电器。

它的结构简单，价格便宜，但是精度较低，只适用于一些简单的控制场合。

二、按功用分类1. 过载保护热继电器过载保护热继电器是一种用于保护电路的热继电器。

当电路中的电流超过额定值时，过载保护热继电器会自动断开电路，从而保护电路设备不受损坏。

2. 温度控制热继电器温度控制热继电器是一种用于控制温度的热继电器。

它可以根据设定的温度范围，自动控制电路的通断，从而实现温度的控制。

3. 时间延迟热继电器时间延迟热继电器是一种可以实现时间延迟控制的热继电器。

它可以根据设定的时间参数，延迟开合触点，从而实现时间控制的功能。

4. 电流控制热继电器电流控制热继电器是一种可以根据电流大小进行控制的热继电器。

它可以根据电流的大小，自动控制电路的通断，从而实现电流的控制。

三、应用场合分类1. 交流接触器交流接触器是一种用于控制交流电路的热继电器。

电气自动化中,断路器,接触器,热继电器,中间继电器以及转换开关之间的关系
断路器、接触器、热继电器、中间继电器以及转换开关都是电气
自动化中常用的电器元件。

- 断路器是一种用来保护电气系统的开关装置，当电气系统中发
生过载、短路等故障时，断路器可以迅速切断电路，防止电气设备受
到损坏。

- 接触器是一种电磁开关装置，通过电气信号控制工作电路，用于进
行远距离的电气开关操作。

常用于控制大功率设备的开关操作。

- 热继电器是一种带有热释放元件的电气开关，它根据电流大小和时
间延迟来判断并保护电路。

当电气系统中的电流超过设定值或持续时
间过长时，热继电器会自动切断电路以防止电气设备过热损坏。

- 中间继电器是一种用来进行电路控制和信号转换的设备，通常用作
控制信号放大和隔离，将低电平的控制信号转换成高电平的控制信号，以供其他设备进行响应。

- 转换开关是一种能够在多个电路之间切换连接的开关，常用于改变
电路的通断状态或切换信号源。

总的来说，这些电器元件在电气自动化中扮演不同的角色：断路
器用于保护电路安全，接触器用于远距离的电气开关操作，热继电器
用于保护电气设备，中间继电器用于信号放大和隔离，转换开关用于
切换电路连接。

它们之间有相互补充和配合的关系，共同构成了电气
自动化系统的一部分。

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。

常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

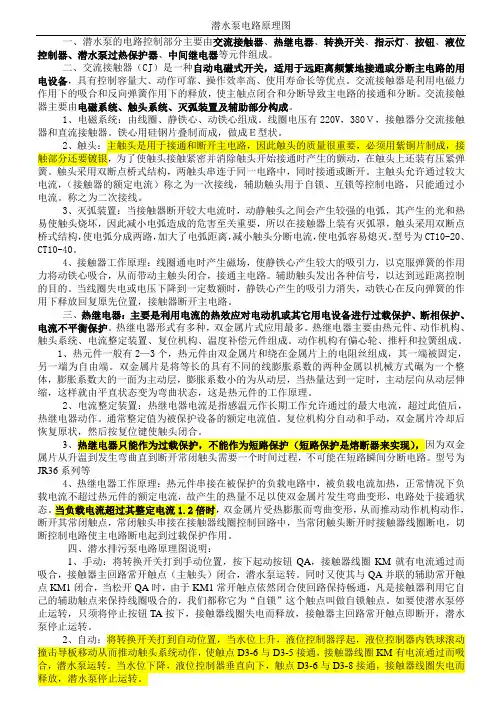

潜水泵电路原理图一、潜水泵的电路控制部分主要由交流接触器、热继电器、转换开关、指示灯、按钮、液位控制器、潜水泵过热保护器、中间继电器等元件组成。

二、交流接触器（CJ）是一种自动电磁式开关，适用于远距离频繁地接通或分断主电路的用电设备，具有控制容量大、动作可靠、操作效率高、使用寿命长等优点。

交流接触器是利用电磁力作用下的吸合和反向弹簧作用下的释放，使主触点闭合和分断导致主电路的接通和分断。

交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部分构成。

1、电磁系统：由线圈、静铁心、动铁心组成。

线圈电压有220V，380Ｖ，接触器分交流接触器和直流接触器。

铁心用硅钢片叠制而成，做成Ｅ型状。

2、触头：主触头是用于接通和断开主电路，因此触头的质量很重要，必须用紫铜片制成，接触部分还要镀银，为了使触头接触紧密并消除触头开始接通时产生的颤动，在触头上还装有压紧弹簧。

触头采用双断点桥式结构，两触头串连于同一电路中，同时接通或断开。

主触头允许通过较大电流，（接触器的额定电流）称之为一次接线，辅助触头用于自锁、互锁等控制电路，只能通过小电流。

称之为二次接线。

3、灭弧装置：当接触器断开较大电流时，动静触头之间会产生较强的电弧，其产生的光和热易使触头烧坏，因此减小电弧造成的危害至关重要，所以在接触器上装有灭弧罩，触头采用双断点桥式结构，使电弧分成两路，加大了电弧距离，减小触头分断电流，使电弧容易熄灭。

型号为CT10-20、CT10-40。

4、接触器工作原理：线圈通电时产生磁场，使静铁心产生较大的吸引力，以克服弹簧的作用力将动铁心吸合，从而带动主触头闭合，接通主电路。

辅助触头发出各种信号，以达到远距离控制的目的。

当线圈失电或电压下降到一定数额时，静铁心产生的吸引力消失，动铁心在反向弹簧的作用下释放回复原先位置，接触器断开主电路。

三、热继电器：主要是利用电流的热效应对电动机或其它用电设备进行过载保护、断相保护、电流不平衡保护。

电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。

常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

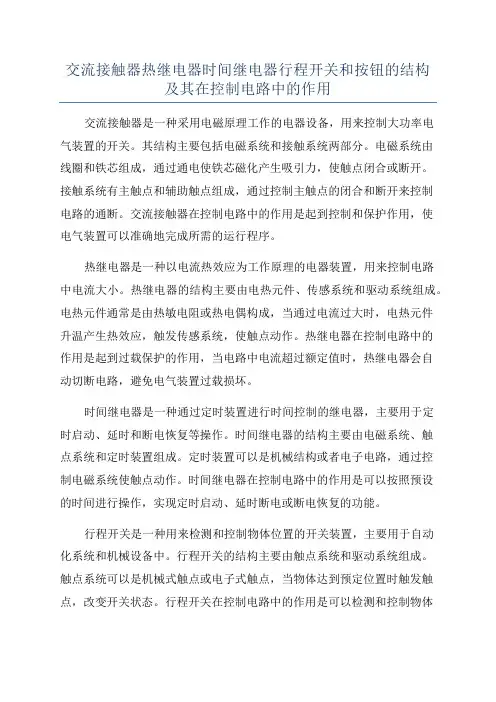

交流接触器热继电器时间继电器行程开关和按钮的结构及其在控制电路中的作用交流接触器是一种采用电磁原理工作的电器设备，用来控制大功率电气装置的开关。

其结构主要包括电磁系统和接触系统两部分。

电磁系统由线圈和铁芯组成，通过通电使铁芯磁化产生吸引力，使触点闭合或断开。

接触系统有主触点和辅助触点组成，通过控制主触点的闭合和断开来控制电路的通断。

交流接触器在控制电路中的作用是起到控制和保护作用，使电气装置可以准确地完成所需的运行程序。

热继电器是一种以电流热效应为工作原理的电器装置，用来控制电路中电流大小。

热继电器的结构主要由电热元件、传感系统和驱动系统组成。

电热元件通常是由热敏电阻或热电偶构成，当通过电流过大时，电热元件升温产生热效应，触发传感系统，使触点动作。

热继电器在控制电路中的作用是起到过载保护的作用，当电路中电流超过额定值时，热继电器会自动切断电路，避免电气装置过载损坏。

时间继电器是一种通过定时装置进行时间控制的继电器，主要用于定时启动、延时和断电恢复等操作。

时间继电器的结构主要由电磁系统、触点系统和定时装置组成。

定时装置可以是机械结构或者电子电路，通过控制电磁系统使触点动作。

时间继电器在控制电路中的作用是可以按照预设的时间进行操作，实现定时启动、延时断电或断电恢复的功能。

行程开关是一种用来检测和控制物体位置的开关装置，主要用于自动化系统和机械设备中。

行程开关的结构主要由触点系统和驱动系统组成。

触点系统可以是机械式触点或电子式触点，当物体达到预定位置时触发触点，改变开关状态。

行程开关在控制电路中的作用是可以检测和控制物体位置，当物体达到或离开设定位置时触发相关操作，如开关电路或改变运动方向。

按钮是一种手动操作开关，通常由按压按钮和开关装置组成。

按钮的结构主要由外壳、按钮、触点和弹簧等组成。

当按下按钮时，按钮受力，使触点闭合，完成相应的电路连接。

按钮在控制电路中的作用是提供手动操作信号，可以启动、停止或改变电路的状态。

继电器个接触器的区别电磁式的继电器和接触器，它们的工作原理应该说是一样的。

有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。

如何区别呢？区别的方法就是看它们具体的用途了。

继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。

接触器主要作用是用来接通或断开主电路的。

所谓主电路是指一个电路工作与否是由该电路是否接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。

如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。

即将继电器作为接触器使用。

但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。

这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器接触器主要是用于一次回路的，可以通过较大的电流（可达几百到一千多A），继电器是用于二次回路的只能通过小电流（几A到十几A），实现各种控制功能，继电器的触点较多，种类也很多，有时间继电器，交流继电器，电磁式继电器等分类很细，主要用于二次保护用接触器电流较大，一次为铁磁线圈和主触头。

在继电器的触点容量满足不了要求时，也可以用接触器代替。

当接触器的辅助触点不够用时可加一继电器作辅助触点来实现各种控制。

设计不一样，样子一看就看出来了，一个就是是为直接控制电器设备强调大电流通短可靠性触电不烧结，一个是为了控制继电器或其他辅助设备（灯光阀体之类的），强调功能性，原理是一样的，设计理念不一样，就如同电力电缆和信号电缆，你就是用同轴接个灯炮也能亮（只要耐压够）其本身也可以供电，如共电式的电视系统；你用小线径电力电缆做控制电缆也可以，没甚么分别，但是但从使用领域和设计方向上完全是不同的，根本就是两种东西。

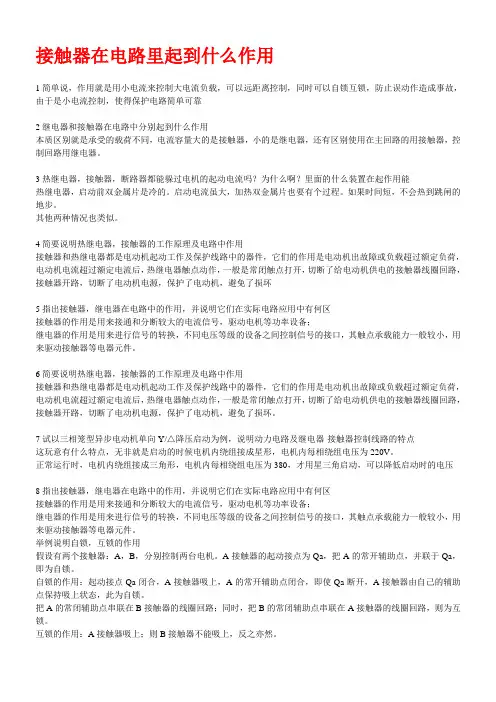

接触器在电路里起到什么作用1简单说，作用就是用小电流来控制大电流负载，可以远距离控制，同时可以自锁互锁，防止误动作造成事故，由于是小电流控制，使得保护电路简单可靠2继电器和接触器在电路中分别起到什么作用本质区别就是承受的载荷不同，电流容量大的是接触器，小的是继电器，还有区别使用在主回路的用接触器，控制回路用继电器。

3热继电器，接触器，断路器都能躲过电机的起动电流吗？为什么啊？里面的什么装置在起作用能热继电器，启动前双金属片是冷的。

启动电流虽大，加热双金属片也要有个过程。

如果时间短，不会热到跳闸的地步。

其他两种情况也类似。

4简要说明热继电器，接触器的工作原理及电路中作用接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏5指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备；继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。

6简要说明热继电器，接触器的工作原理及电路中作用接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏。

7试以三相笼型异步电动机单向Y/△降压启动为例，说明动力电路及继电器-接触器控制线路的特点这玩意有什么特点，无非就是启动的时候电机内绕组接成星形，电机内每相绕组电压为220V。

正常运行时，电机内绕组接成三角形，电机内每相绕组电压为380，才用星三角启动，可以降低启动时的电压8指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备；继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。
