高速铁路高架桥垫石支座施工技术交底

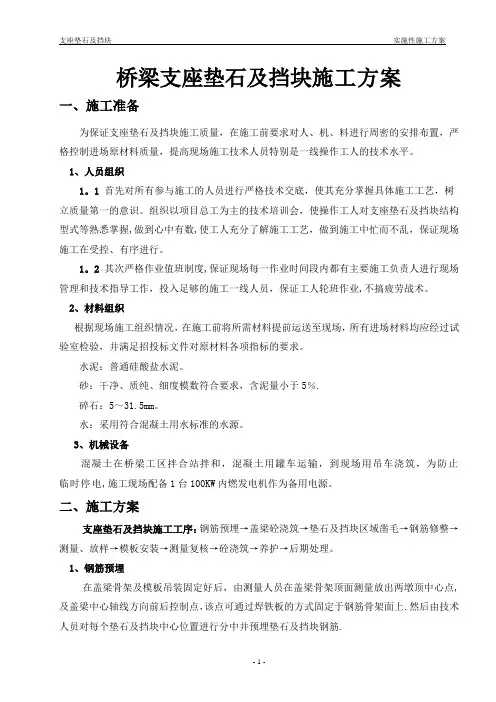

桥梁支座垫石及挡块施工方案一、施工准备为保证支座垫石及挡块施工质量，在施工前要求对人、机、料进行周密的安排布置，严格控制进场原材料质量，提高现场施工技术人员特别是一线操作工人的技术水平。

1、人员组织1。

1 首先对所有参与施工的人员进行严格技术交底，使其充分掌握具体施工工艺，树立质量第一的意识。

组织以项目总工为主的技术培训会，使操作工人对支座垫石及挡块结构型式等熟悉掌握,做到心中有数,使工人充分了解施工工艺，做到施工中忙而不乱，保证现场施工在受控、有序进行。

1。

2 其次严格作业值班制度,保证现场每一作业时间段内都有主要施工负责人进行现场管理和技术指导工作，投入足够的施工一线人员，保证工人轮班作业,不搞疲劳战术。

2、材料组织根据现场施工组织情况，在施工前将所需材料提前运送至现场，所有进场材料均应经过试验室检验，并满足招投标文件对原材料各项指标的要求。

水泥：普通硅酸盐水泥。

砂：干净、质纯、细度模数符合要求，含泥量小于5％.碎石：5～31.5mm。

水：采用符合混凝土用水标准的水源。

3、机械设备混凝土在桥梁工区拌合站拌和，混凝土用罐车运输，到现场用吊车浇筑，为防止临时停电,施工现场配备1台100KW内燃发电机作为备用电源。

二、施工方案支座垫石及挡块施工工序：钢筋预埋→盖梁砼浇筑→垫石及挡块区域凿毛→钢筋修整→测量、放样→模板安装→测量复核→砼浇筑→养护→后期处理。

1、钢筋预埋在盖梁骨架及模板吊装固定好后，由测量人员在盖梁骨架顶面测量放出两墩顶中心点,及盖梁中心轴线方向前后控制点，该点可通过焊铁板的方式固定于钢筋骨架面上.然后由技术人员对每个垫石及挡块中心位置进行分中并预埋垫石及挡块钢筋.2、盖梁砼浇筑待报验通过后进行砼浇筑。

砼浇筑过程中注意保护垫石及挡块钢筋，确保其标高与平面位置不发生变化.3、垫石及挡块区域凿毛待盖梁砼初凝后即对垫石及挡块区域砼表面进行凿毛，清除浮浆直至砼出露面骨料分布均匀，浆体饱满基本无气泡，外观上判断砼强度能满足要求即可。

施工技术交底交底日期：支撑垫石施工技术交底一、支座类型及支座设置跨宁启铁路特大桥简支梁固定支座设于线路右线每孔梁的下坡段。

其中232#-271#、514#-600#、678#-718#墩固定支座设于每孔梁的连云港端，76#-92#、95#-232#、275#-288#、291#-294#、297#-511#、603#-678#墩固定支座设于每孔梁的镇江段。

0#-72#墩变更图纸未到。

二、垫石施工工艺与方法施工工艺流程：支承垫石主要施工内容为：凿毛、测量放样、钢筋加工、钢筋绑扎、模板及预埋件安装、混凝土搅拌、混凝土运输、混凝土浇筑、养护1测量放样支撑垫石表面高程以及支座锚栓孔平面位置要求精确较高，在墩身混凝土浇筑前，要求测出垫石纵横向中心轴线，并在墩身模板上做上明显、准确的、固定的标志。

在墩身混凝土施工过程中，经常测量标志点，检查模板是否发生变型或者位移。

在墩身混凝土浇筑到操作空间底部时，进行墩身纵横向中心轴线检查，合格后进行支承垫石网片安装，特别注意不等跨墩横向垫石中心线距横向桥墩中心线有5cm纵向偏心距，利用墩身纵横向中心线通过绷线法和尺量确定钢筋网片预留支座锚栓孔的平面位置。

2支座锚栓孔的预留①支座锚栓孔预留采用直径16cm钢管预留，在支承垫石模板复测合格后安装。

②预留孔洞位置必须准确，安装必须牢固。

在浇筑混凝土过程中要频繁的检查预留孔洞的位置是否发生位移，如果发生位移要及时调整。

在混凝土初凝前，要再次检查预留孔洞的平面位置和深度，如果不符合要求及时调整。

③支承垫石混凝土浇筑前，要再次检查预留孔洞的平面位置和深度，如果不符合要求要处理合格后在进行浇筑混凝土施工。

在支承垫石混凝土初凝前，要再次检查预留孔洞的平面位置和深度是否发生变化，如果发生变化要及时调整，达到设计、规范要求后，在适合的时间内拆除预埋管，清理孔洞，检查位置、深度进行二次处理。

④预留孔洞不能实现当年架梁，需要越冬时，必须采取封闭措施。

支座垫石施工技术交底摘要：本文旨在介绍支座垫石施工技术，包括施工前的准备工作、支座垫石的选材与制作、施工过程的要点以及验收标准等方面的内容。

通过本文的阐述，读者将能够深入了解支座垫石施工的各个环节，为合理、高效地完成该项工程提供参考。

一、引言支座垫石作为承台与支座之间的垫层，具备分散荷载、保护支座、调整高程等作用，被广泛应用于桥梁、大型设备基础、建筑物地基等工程中。

本文将就支座垫石施工技术进行详细介绍。

二、施工前的准备工作1. 设计准备：在支座垫石施工前，应事先进行合理的设计，包括支座垫石的尺寸、材质和数量等的确定。

2. 材料准备：根据设计要求，采购所需的支座垫石材料，如钢筋、水泥、砂浆等，确保材质符合要求。

3. 施工设备准备：准备好所需的施工设备，如混凝土搅拌机、钢筋切割机、水平仪等。

三、支座垫石的选材与制作1. 垫石材料的选用：根据工程要求，选择适宜的垫石材料。

常见的材料有钢筋混凝土、水泥砂浆、沥青混凝土等，在选择时应考虑到耐久性、承载能力等因素。

2. 制作垫石模具：根据设计要求，制作适合的垫石模具，确保模具的尺寸和形状与支座垫石相匹配。

3. 制作垫石：按照设计尺寸和要求，在垫石模具中制作垫石，注意控制好混凝土的配合比例和浇筑工艺，确保垫石的质量。

四、支座垫石施工过程要点1. 基础处理：在施工前，应将基础表面进行清理和打磨，确保基础平整、无尘、无杂质。

2. 底垫层处理：在基础上铺设一层垫层，可采用沙砾或水泥砂浆进行铺设，目的是保证垫石的承载力和稳定性。

3. 固定支座：在垫层上按照设计要求安放支座，并加以固定。

4. 配制砂浆：根据设计比例，配制好砂浆，用于填充支座上方及支座与垫石之间的空隙。

5. 垫石铺设：在支座上铺设垫石，应注意垫石的间距和安放位置，并保持水平。

6. 砂浆填充：在垫石铺设完成后，将配制好的砂浆填充到垫石之间的空隙中，确保支座稳定。

7. 养护处理：在施工完毕后，及时进行养护处理，包括覆盖防护层、适当浇水等，以保证垫石质量。

****项目经理部技术交底书垫石施工技术交底****公司****项目经理部技术交底书3 施工工艺细则、操作要点及质量标准（1）墩顶帽混凝土强度达到10MPa，对垫石范围内混凝土用电镐进行凿毛，凿毛要求必须凿除砼面浮浆，清除浮浆、杂物，用水冲洗干净，露出新鲜石子面，同时不得有凹坑现象。

（2）钢筋外观应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。

（3）垫石钢筋绑扎前调直N1和N2预埋钢筋，根据图纸绑扎N3和N4和N5，N4和N5钢筋钢筋间距与N1、N2预埋筋相同，N3钢筋梅花形布置。

（4）支座螺栓孔使用Φ140mm钢管预埋，预埋钢管前，均匀涂刷模板界面剂，保证脱模顺利，位置准确，混凝土终凝后拔除钢管。

钢管安装过程中不能破坏既有钢筋，可适当调整钢筋间距，但不允许截断钢筋，钢管用Φ10钢筋绑扎固定，确保位置不发生偏移。

（5）锚栓孔直径应大于套筒外径60mm-80mm，锚栓孔深度应大于套筒（或螺栓）长度60-80mm，预留锚栓孔中心及对角线位置偏差不应超过10mm。

（5）在垫石钢筋混凝土工程施工中，对已施工完成的墩台身混凝土进行保护，不能破坏混凝土棱角，在混凝土还未达到规定的强度之前不得进行下一道工序的施工。

（6）墩身施工完毕，应对全桥进行中线、水平及跨度贯通测量，并标出各墩身的中心线、支座十字线、梁端线及锚栓孔位置。

（7）垫石模板及预埋螺栓孔施工完成后必须及时复测。

施工中应确保支承垫石钢筋网及锚栓孔位置正确，垫石顶面平整，高程符合设计要求。

5、***大桥垫石施工注意事项（1）本桥简支梁采用TJQZ-8360支座。

郑方台～45#墩、74～102#墩、142～163#墩、283～381#墩、427～478#墩之间简支梁的固定支座（GD）和横向活动支座（HX）均设于每孔简支梁的郑州方向；49～74#墩、106～142#墩、172～283#墩、385～427#墩、481～阜方台之间简支梁的固定支座（GD）和横向活动支座（HX）均设于每孔简支梁的阜阳方向。

施工单位：中铁二十二局集团第四工程有限公司长株潭综合Ⅱ标项目经理部编号：一、编制依据1《铁路混凝土工程施工技术指南》（铁建设[2010]241号）2《铁路混凝土工程施工质量验收标准》TB 10424-20103《高速铁路桥涵工程施工技术指南》（铁建设[2010]241号）4《高速铁路桥涵工程施工质量验收标准》TB 10752-20105《客运专线铁路常用跨度简支梁盆式橡胶支座安装图》通桥（2007）8360 6《铁路常用跨度连续梁支座安装图》通桥（2009）8361二、支座垫石施工支座垫石是桥墩的重要承重结构，由它承受和传递由桥梁上部传来的集中荷载。

为保证支座垫石的的施工质量，满足设计要求，现将支座垫石施工有关技术要求交底如下：1、测量复核1）支座垫石施工前必须按照桥梁设计图纸对已施工的桥墩中线、墩位进行施工复测，测量桥墩中线和水平位置是否符合设计要求。

2）测量复核墩顶标高是否符合要求。

3）检查支撑垫石钢筋网的位置是否正确。

4）按照设计尺寸进行放样，用墨线准确弹出立模边线。

2、钢筋安装1）支座垫石钢筋应在钢筋加工场集中加工并绑扎成型运到施工现场后用吊车吊至墩顶安装，或将加工好在墩顶直接绑扎，与墩身钢筋形成一个整体。

2）为了保证支座垫石钢筋网不变形，应焊接、绑扎牢固，不出现部分钢筋发生位移或绑扎头松动、脱落现象。

3）支座垫石钢筋网钢筋密集，要严格按照设计图纸下料、加工、绑扎，若支座垫石锚栓孔与钢筋位置相冲突，可适当调整钢筋位置。

3、模板安装及预留孔1）支座垫石模板采用厚度为12mm的竹胶板作为面板，其背肋采用10cm ×10cm的方木进行加固。

由于支座垫石结构尺寸相对较小，其模板制作和安装相对简单。

当垫石模板安装完毕并对其标高、结构尺寸、轴线偏位等进行测量复核无误后，方可进行混凝土浇筑施工。

2）按照设计要求的标准支立垫石模板，并做到位置准确，安装牢固，模板接缝严密，不得漏浆。

3）支座锚栓预留孔采用PVC管预留，在模板安装时同时安装。

分部分项工程技术交底表格项目名称及
垫石钢筋立面图
垫石钢筋平面图
（1）钢筋骨架绑扎是要严格控制保护层。

保护层垫块每平方米不得少于4个，以保持钢筋在模板中的准确位置，施工最外侧钢筋的净保护层厚度不小于4cm，且必须保证在混凝土表面看不到垫块痕迹，因此侧模安装可采用的塑料垫块或钢筋骨架外侧绑扎特殊造型的同级混凝土垫块。

（2）钢筋绑扎时，扎丝不得伸入保护层内，以免影响混凝土外观质量和耐久性。

（3）钢筋安装要横平竖直，搭接长度要求35d的搭接，受力主筋的轴线要在一条直线上。

（4）钢筋接头断面率不得大于25%。

支座垫石施工技术交底1. 引言支座垫石是建筑结构中非常重要的一部分，它承载着地板、梁柱等构件的重量，并将其传递到地基上。

因此，支座垫石的施工至关重要，需要严格遵守相关的施工技术要求和规范。

本文将对支座垫石的施工技术进行详细交底，以确保施工质量和安全。

2. 施工前准备在进行支座垫石的施工前，需要做好充分的准备工作。

首先，要对建筑结构的设计图纸进行仔细研究，并了解支座垫石的具体要求。

其次，要对施工现场进行清理，确保无杂物和污物。

另外，还需要准备好所需的施工工具和材料，并对其进行检查和调试，以确保施工过程中的顺利进行。

3. 施工过程3.1 支座垫石浇筑支座垫石的浇筑是支座垫石施工的重要环节。

在浇筑过程中，需要按照设计图纸的要求，选择合适的混凝土配合比，并进行材料的搅拌和浇筑。

在浇筑过程中，要注意混凝土的均匀性和浇筑的密实性，避免发生空隙和松动现象。

3.2 支座垫石压实支座垫石浇筑完成后，需要进行压实处理，以确保支座垫石的坚固性和稳定性。

压实可以采用机械振动器等工具进行，通过振动将混凝土材料进行密实，以提高支座垫石的强度和稳定性。

3.3 支座垫石表面处理支座垫石表面处理是为了提高支座垫石的耐久性和美观度。

在表面处理过程中，可以采用光洁剂和涂料等材料进行处理，使支座垫石表面平整光滑，并增强其抗渗性和抗污性。

4. 施工质量控制在支座垫石施工过程中，要进行严格的质量控制，以确保施工质量的符合要求。

其中，需要注意以下几个方面：4.1 施工工序的监督对支座垫石施工的每个工序都要进行监督和检查，以确保施工的顺利进行。

特别是在浇筑混凝土和压实等关键环节，要进行详细的监测和控制。

4.2 施工人员的培训和管理施工人员是支座垫石施工的关键因素之一，他们的技能和经验对施工质量和安全具有直接影响。

因此，在施工前要对施工人员进行专业培训和技术交底，并建立完善的人员管理制度，确保施工人员的素质和职业道德。

4.3 施工材料的质量检验支座垫石施工过程中所使用的材料要进行严格的质量检验，特别是混凝土、光洁剂和涂料等关键材料。
