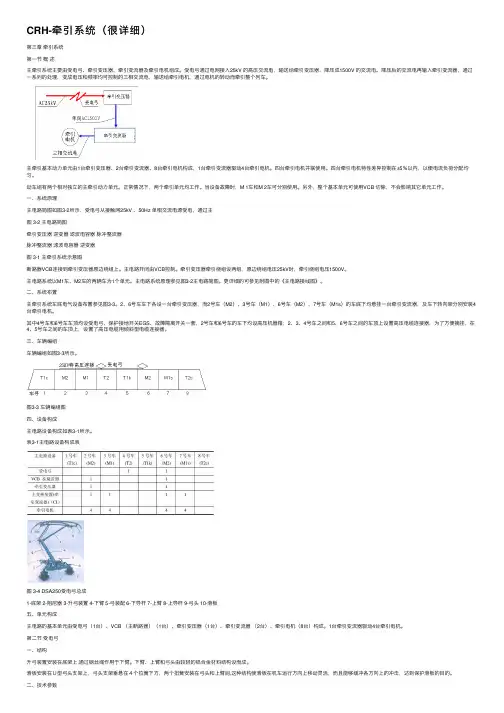

CRH-牵引系统（很详细）第三章牵引系统第⼀节概述主牵引系统主要由受电⼸、牵引变压器、牵引变流器及牵引电机组成。
受电⼸通过电⽹接⼊25kV 的⾼压交流电，输送给牵引变压器，降压成1500V 的交流电。
降压后的交流电再输⼊牵引变流器，通过⼀系列的处理，变成电压和频率均可控制的三相交流电，输送给牵引电机，通过电机的转动⽽牵引整个列车。
主牵引基本动⼒单元由1台牵引变压器、2台牵引变流器、8台牵引电机构成，1台牵引变流器驱动4台牵引电机。
四台牵引电机并联使⽤。
四台牵引电机特性差异控制在±5％以内，以便电流负荷分配均匀。
动车组有两个相对独⽴的主牵引动⼒单元。
正常情况下，两个牵引单元均⼯作。
当设备故障时，M 1车和M 2车可分别使⽤。
另外，整个基本单元可使⽤VCB 切除，不会影响其它单元⼯作。
⼀、系统原理主电路简图如图3-2所⽰，受电⼸从接触⽹25kV 、50Hz 单相交流电源受电，通过主图 3-2 主电路简图牵引变压器逆变器滤波电容器脉冲整流器脉冲整流器滤波电容器逆变器图 3-1 主牵引系统⽰意图断路器VCB连接到牵引变压器原边绕组上。
主电路开闭由VCB控制。
牵引变压器牵引绕组设两组，原边绕组电压25kV时，牵引绕组电压1500V。
主电路系统以M1车、M2车的两辆车为1个单元。
主电路系统原理参见图3-2主电路简图。
更详细的可参见附图中的《主电路接线图》。
⼆、系统布置主牵引系统车底电⽓设备布置参见图3-3。
2、6号车车下各设⼀台牵引变压器，⽽2号车（M2）、3号车（M1）、6号车（M2）、7号车（M1s）的车底下均悬挂⼀台牵引变流器，及车下转向架分别安装4台牵引电机。
其中4号车和6号车车顶均设受电⼸、保护接地开关EGS、故障隔离开关⼀套，2号车和6号车的车下均设⾼压机器箱；2、3、4号车之间和5、6号车之间的车顶上设置⾼压电缆连接器，为了⽅便摘挂，在4、5号车之间的车顶上，设置了⾼压电缆⽤倾斜型电缆连接器。
