Mapgis下地籍数据编码、入库与数据链接详解MAPGIS数据库主要包括图形库管理、属性库管理以及影像库管理三部分。
MAPGIS的数据库管理是通过空间和属性两个管理系统来实现的。
实验要求通过对景洪农村地籍数据入库过程就图形数据库管理子系统和属性库管理子系统的内容进行运用。
一、实验目的及总体思路要求学生掌握属性库结构的编辑方法、属性的编辑方法以及MAPGIS文件的属性连接及外挂数据库（商用数据库）的编辑方法。
要求掌握使用MAPGIS图形数据库的步骤和方法。
通过本实验，先把景洪农村地籍数据(CASS数据)转换为MAPGIS数据，同时导出其属性，然后在MAPGIS的属性库管理和图形库管理中进行入库管理。
整个入库管理工作在MAPGIS 平台下进行操作，借助系统提供的地图库管理、属性管理、报表编辑等子系统完成相应的查询任务。
二、内容通过实习，使学生熟悉并掌握地理信息系统中专业属性数据库的维护和管理方法，了解属性库记录和图形元素之间的关系。
使学生熟悉系统的建库、管理数据库、图幅拼接及对数据库进行检索的功能和用法。
对于景洪农村地籍数据，为方便入库，按村民小组作为入库处理单元进行，整个入库步骤按下列框图2-1实施：图2-1入库步骤三、操作步骤1、分宗图的生成景洪农村地籍数据入库过程，按村民小组作为入库处理单元进行，每个村民小组中很多家的宗地，我们以每一家的宗地为一个图幅，就要生成每家的宗地图。
分宗图的生成是在CASS6.1平台下进行的，打开村民小组地籍总图，在地籍下拉菜单中选择地籍参数设置，按下图2-2所示进行设置：图2-2 地籍参数设置设置好地籍参数后，同样在地籍下拉菜单中选择宗地图框生成，按下图2-3所示进行操作：选择批量处理图2-3绘制密宗地图框当选择批量处理后，就会出现“宗地图参数设置”对话框，生成宗地的对应宗地参数按下图2-4设置：图2-4宗地参数设置2、DXF文件生成在AutoCAD中打开上面所生成的宗地图，删除图框内容，只保留宗地信息。
地形点编码及展点程序使用说明(按全站仪坐标数据文件自动分层画点及初步连线)（一）全站仪数据文件SET22D及SET230R全站仪输出的坐标数据文件为每个细部点一行字符串，其结构形式为：点的采集方式（1～4位），点号（17～20位），X坐标（21～36位），Y坐标(37～52位)，高程H（53～68位），代码CD（69～84位）。
本程序采用“六位地形编码法”，故仅用其前6位。
（二）“六位地形编码法”的代码规定地形点的代码共6位。
前1～4位为分类（也是分层）代码，代码标识符为“LAY”。
按《国家基本比例尺地图图式第1部分：l:500 l:1000 l:2000地形图图式》(GB/T 20257.1-2007)的分类编号，地形符号共分9大类：1. 测量控制点2. 水系3. 居民地及设施4. 交通5. 管线6. 境界7. 地貌8．植被与土质9．注记每一大类中再用1位至3位数字或英文小写字母进行细分。
在“六位地形编码法”中前4位数字或字母编码代表地形点的地形分类（“分类码”）：第1位用数字1，2，…9表示《图式》中“地形符号”的大类；编码第2、3、4位用数字或英文小写字母相对应于《图式》对每一大类中的细分。
例如：《图式》中，“单幢房屋”编号为“4.3.1”，其编码为“31□□”；这是因为《图式》中对于所有“地形符号”的第一位编号均是“4.”，因此本编码法对此不予顾及；“31”后面的“□”代表空格。
《图式》中，“学校”编号为“4.3.41”，其编码为“341□”。
《图式》中，“高速公路”编号为“4.4.4”，其编码为“44□□”。
《图式》中，“内部道路”编号为“4.4.15”，其编码为“415□”。
《图式》中，“给水检修井”编号为“4.5.8a”，其编码为“58a□”。
《图式》中，“路灯”编号为“4.3.106”，其编码为“3106”，依此类推。
这样，本编码法的“编码”的前4位（分类码）基本上与《图式》地形符号的“编号”取得一致（为简化而略去“.”），使便于对照和应用。
DD——通用绘图命令 D——绘制电力线
V——查看实体属性 I——绘制道路S——加入实体属性 N——批量拟合复制线F——图形复制 O ——批量修改复合线高RR——符合重新生成 WW——批量改变复合线高H ——线性转换 Y——复合线上加点KK——查询坎坷 J——复合线连接X ——多功能复合线 Q——直角纠正B——自由连线 A——画弧
AA ——给实体加地物名 C ——画圆T ——注记文字 CP——拷贝
FF ——绘制多点房屋 E ——删除SS ——绘制四点房屋
L——画直线
W ——绘制围墙
PL——画复合线
K ——绘制陡坎
LA——设置图层
XP——绘制自然斜坡
LT——设直线型
G ——绘制高程点
M ——移动
P ——屏幕移动 PE——复合线编辑
Z ——屏幕缩放 U——返回上一步骤R——屏幕重画

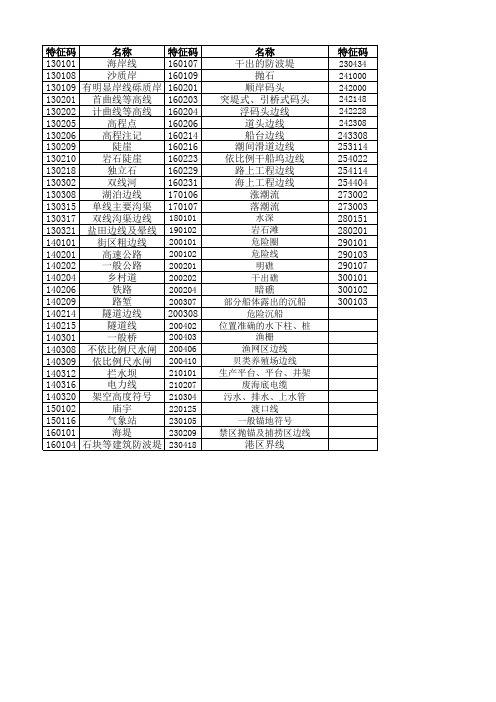

表D-1线面状地物符号代码表
例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙
T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆表D-2点状地物符号代码表
表D-3描述连接关系的符号的含义。
序号名称图例说明1-1 房屋1-2 在建房屋1-3 破环房屋1-4 窑洞1-5 蒙古包1-6 悬空通廊序号名称图例说明1-7 建筑物下通道1-8 台阶1-9 围墙1-10 围墙大门1-11 长城及砖石城堡（小比例）1-12 长城及砖石城堡（大比例）序号名称图例说明1-13 栅栏、栏杆1-14 篱笆1-15 铁丝网1-16 矿井1-17 盐井1-18 油井序号名称图例说明1-19 露天采掘场1-20 塔形建筑物1-21 水塔1-22 油库1-23 粮仓1-24 打谷场（球场）序号名称图例说明1-25 饲养场（温室、花房）1-26 高于地面的水池1-27 低于地面的水池1-28 有盖的水池1-29 肥气池1-30 雷达站、卫星地面接收站序号名称图例说明1-31 体育场1-32 游泳池1-33 喷水池1-34 假山石1-35 岗亭、岗楼1-36 电视发射塔序号名称图例说明1-37 记念碑1-38 碑、柱、墩1-39 亭1-40 钟楼、鼓楼、城楼1-41 宝塔、经塔1-42 烽火台序号名称图例说明1-43 庙宇1-44 教堂1-45 清真寺1-46 过街天桥1-47 过街地道1-48 地下建筑物的地表入口序号名称图例说明1-49 窑1-50 独立大坟1-51 群坟、散坟1-52 一般铁路1-53 电气化铁路1-54 电车轨道序号名称图例说明1-55 地道及天桥1-56 铁路信号灯z 1-57 高速公路及收费站1-58 一般公路1-59 建设中的公路1-60 大车路、机耕路序号名称图例说明1-61 乡村小路1-62 高架路1-63 涵洞1-64 隧道、路堑与路堤1-65 铁路桥1-66 公路桥序号名称图例说明1-67 人行桥1-68 铁索桥1-69 漫水路面1-70 顺岸式固定码头1-71 堤坝式固定码头1-72 浮码头序号名称图例说明1-73 架空输电线可标注电压1-74 埋式输电线1-75 电线架1-76 电线塔1-77 电线上的变压器1-78 有墩架的架空管道图示为热力管道序号名称图例说明1-79 常年河1-80 时令河1-81 消失河段1-82 常年湖1-83 时令湖1-84 池塘序号名称图例说明1-85 单层堤沟渠1-86 双层堤沟渠1-87 有沟堑的沟渠1-88 水井1-89 坎儿井1-90 国界序号名称图例说明1-91 省、自治区、直辖市界1-92 地区、自治州、盟、地级市界1-93 县、自治县、旗、县级市界1-94 乡镇界1-95 坎1-96 山洞、溶洞序号名称图例说明1-97 独立石1-98 石群、石块地1-99 沙地1-100 砂砾土、戈壁滩1-101 盐碱地1-102 能通行的沼泽序号名称图例说明1-103 不能通行的沼泽1-104 稻田1-105 旱地1-106 水生经济作物图示为菱1-107 菜地1-108 果园果园及经济林一般符号可在其中加注文字，以表示果园的类型，如苹果园、梨园等，也可表示加注桑园、茶园等表示经济林，与7-109至7-111共用序号名称图例说明1-109 桑园1-110 茶园1-111 橡胶园1-112 林地1-113 灌木林序号名称图例说明1-114 行树1-115 阔叶独立树1-116 针叶独立树1-117 果树独立树1-118 棕榈、椰子树1-119 竹林序号名称图例说明1-120 天然草地1-121 人工草地1-122 芦苇地1-123 花圃1-124 苗圃。
地形点编码及展点程序使用说明(按全站仪坐标数据文件自动分层画点及初步连线)（一）全站仪数据文件SET22D及SET230R全站仪输出的坐标数据文件为每个细部点一行字符串，其结构形式为：点的采集方式（1～4位），点号（17～20位），X坐标（21～36位），Y坐标(37～52位)，高程H（53～68位），代码CD（69～84位）。
本程序采用“六位地形编码法”，故仅用其前6位。
（二）“六位地形编码法”的代码规定地形点的代码共6位。
前1～4位为分类（也是分层）代码，代码标识符为“LAY”。
按《国家基本比例尺地图图式第1部分：l:500 l:1000 l:2000地形图图式》(GB/T 20257.1-2007)的分类编号，地形符号共分9大类：1. 测量控制点2. 水系3. 居民地及设施4. 交通5. 管线6. 境界7. 地貌8．植被与土质9．注记每一大类中再用1位至3位数字或英文小写字母进行细分。
在“六位地形编码法”中前4位数字或字母编码代表地形点的地形分类（“分类码”）：第1位用数字1，2，…9表示《图式》中“地形符号”的大类；编码第2、3、4位用数字或英文小写字母相对应于《图式》对每一大类中的细分。
例如：《图式》中，“单幢房屋”编号为“4.3.1”，其编码为“31□□”；这是因为《图式》中对于所有“地形符号”的第一位编号均是“4.”，因此本编码法对此不予顾及；“31”后面的“□”代表空格。
《图式》中，“学校”编号为“4.3.41”，其编码为“341□”。
《图式》中，“高速公路”编号为“4.4.4”，其编码为“44□□”。
《图式》中，“内部道路”编号为“4.4.15”，其编码为“415□”。
《图式》中，“给水检修井”编号为“4.5.8a”，其编码为“58a□”。
《图式》中，“路灯”编号为“4.3.106”，其编码为“3106”，依此类推。
这样，本编码法的“编码”的前4位（分类码）基本上与《图式》地形符号的“编号”取得一致（为简化而略去“.”），使便于对照和应用。
