海德汉编码器接线

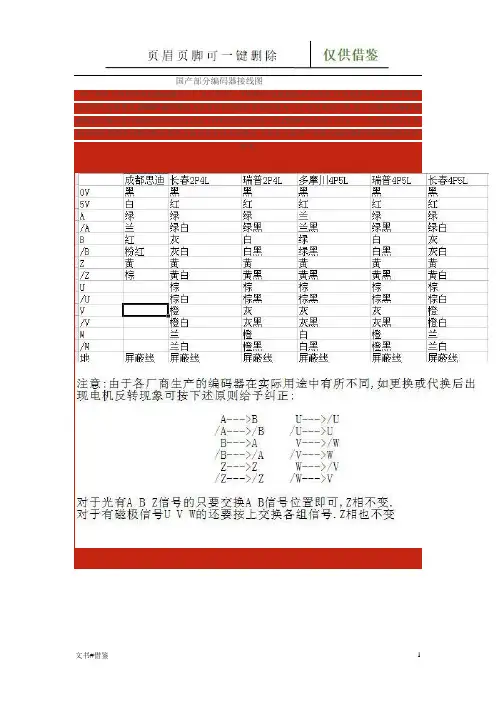

国产部分编码器接线图
国产袜机专用伺服电机编码器生产厂家主要有广洲多摩川.成都思迪.长春禹衡,江苏瑞普等几家,现以瑞普公司的光电增量式2500P编码器因为具有良好的性价比使用最为广泛.而老式的三菱,富士伺服因为编码器难找且价格昂贵有被淘汰的可能.这是由于袜机的控制精度只需2500P就足够了.但对于一些品质较好,工作较为稳定的国外伺服电机在数控方面还是有很大优势的.下面是几款国产增量式编程器的实际接线图,仅供
参考.。

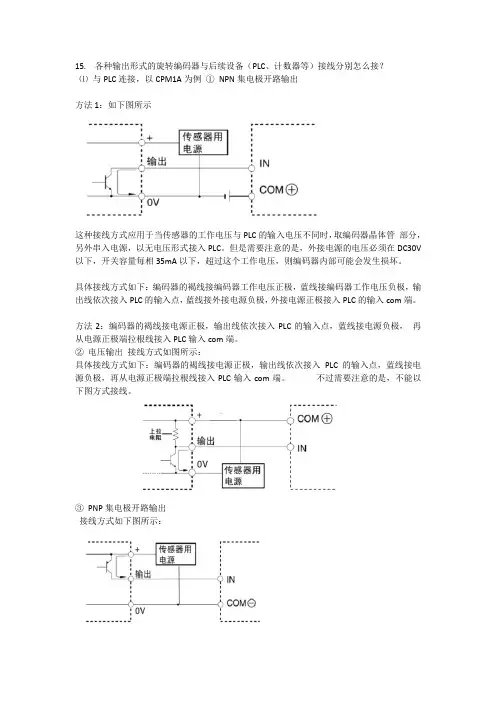

15. 各种输出形式的旋转编码器与后续设备（PLC、计数器等）接线分别怎么接？⑴与PLC连接，以CPM1A为例①NPN集电极开路输出方法1：如下图所示这种接线方式应用于当传感器的工作电压与PLC的输入电压不同时，取编码器晶体管部分，另外串入电源，以无电压形式接入PLC。

但是需要注意的是，外接电源的电压必须在DC30V 以下，开关容量每相35mA以下，超过这个工作电压，则编码器内部可能会发生损坏。

具体接线方式如下：编码器的褐线接编码器工作电压正极，蓝线接编码器工作电压负极，输出线依次接入PLC的输入点，蓝线接外接电源负极，外接电源正极接入PLC的输入com端。

方法2：编码器的褐线接电源正极，输出线依次接入PLC的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。

②电压输出接线方式如图所示：具体接线方式如下：编码器的褐线接电源正极，输出线依次接入PLC 的输入点，蓝线接电源负极，再从电源正极端拉根线接入PLC输入com端。

不过需要注意的是，不能以下图方式接线。

③PNP集电极开路输出接线方式如下图所示：具体接线方式如下：编码器的褐线接工作电压正极，蓝线接工作电压负极，输出线依次接入PLC的输入com端，再从电源负极端拉根线接入PLC的输入com端。

④线性驱动输出具体接线如下：输出线依次接入后续设备相应的输入点，褐线接工作电压的正极，蓝线接工作电压的负极。

⑵与计数器连接，以H7CX（OMRON制）为例H7CX输入信号分为无电压输入和电压输入。

①无电压输入：以无电压方式输入时，只接受NPN输出信号。

NPN集电极开路输出的接线方式如下：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。

NPN电压输出的接线方式如下：接线方式与NPN集电极开路输出方式一样。

②电压输入NPN集电极开路输出的接线方式如下图所示：具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，则橙线接入7号端子。

旋转编码器2012年11月带安装式定子联轴器的旋转编码器分离式联轴器的旋转编码器本样本是以前样本的替代版，所有以前版本均不再有效。

订购海德汉公司的产品仅以订购时有效的样本为准。

产品遵循的标准（ISO，EN等），请见样本中的标注。

海德汉公司的旋转编码器是测量旋转运动、角速度的传感器，也可与机械测量设备一起使用，例如丝杠，测量直线运动。

应用领域包括电机、机床、印刷机、木工机器、纺织机器、机器人和运送设备以及各种测量，测试和检验设备。

高质量正弦增量信号可进行高倍率细分，用于数字速度控制。

电子手轮2目录选型指南标准用途的旋转编码器供电电源3.6至5.25 V DC2) 内部2倍频细分后最大至10 000个信号周期数3) 内部5/10倍频细分后最大至36 000个信号周期（如果需要更高细分倍数，可提供）42634 ERN 480000至5 000线405选型指南标准用途的旋转编码器内部2倍频细分后最大周期数为10 0002) 内部5/10倍频细分后最大至36 000个信号周期（如果需要更高细分倍数，可提供）642 50 54 7选型指南电机旋转编码器内部2倍频细分后8 192个信号周期2) 内部5/10/20/25倍频细分后37 500个信号周期8参见产品信息910供电电源3.6至5.25 V DC2)内部2倍频细分后最大至10 000个信号周期数3)内部2倍频细分后8 192个信号周期4)根据用户要求，可提供盲孔轴版选型指南特殊用途的旋转编码器40请见产品概要：应用于电梯行业的旋转编码器请见产品概要：11测量原理测量基准测量方法海德汉公司的光学扫描型光栅尺或编码器的测量基准都是周期刻线－光栅。

这些光栅刻在玻璃或钢材基体上。

这些精密光栅通过多种光刻工艺制造。

光栅的制造方式有：•在玻璃上镀硬铬线•在镀金钢带上蚀刻线条，或者•在玻璃或钢材基体上蚀刻三维结构图案。

海德汉公司开发的光刻工艺生产的栅距典型值为50 µm至4 µm。

德国heidenhain海德汉编码器主要作用它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果德国heidenhain海德汉编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。

德国heidenhain海德汉编码器产生电信号后由数控制置CNC.可编程逻辑控制器P1.C、控制系统等来处理。

这些传感器主要应用在以下方面：机床、材料加工、电动机反应系统以及测量和控制设备。

在E1.TRA德国heidenhain海德汉编码器中角位移的转换采用了光电扫描原理。

读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。

此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘一样的窗口。

接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。

一般地，旋转德国heidenhain海德汉编码器也能得到一个速度信号，这个信号要反应给变频器，从而调节变频器的输出数据。

故障现象：1、旋转德国heidenhain 海德汉编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG断开”.・・联合动作才能起作用。

要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。

德国heidenhain海德汉编码器pg接线与参数矢量变频器与德国heidenhain海德汉编码器pg之间的连接方式，必须与德国heidenhain海德汉编码器pg的型号相对应。

一般而言，德国heidenhain海德汉编码器Pg 型号分差动输出、集电极开路输出和推挽输出三种，其信号的传递方式必须考虑到变频器p g卡的接口，因此选择合适的pg卡型号或者设置合理.德国heidenhain海德汉编码器一般分为增量型与型，它们存着的区别：在增量德国heidenhain海德汉编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而型德国heidenhain海德汉编码器的位置是由输出代码的读数确定的。

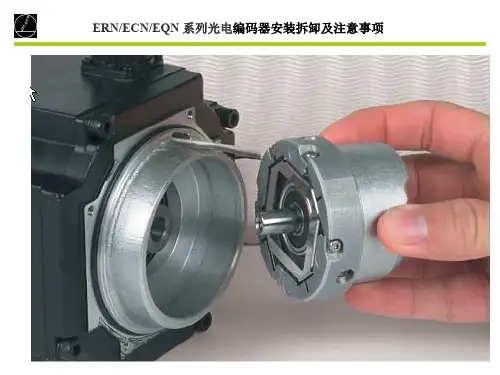

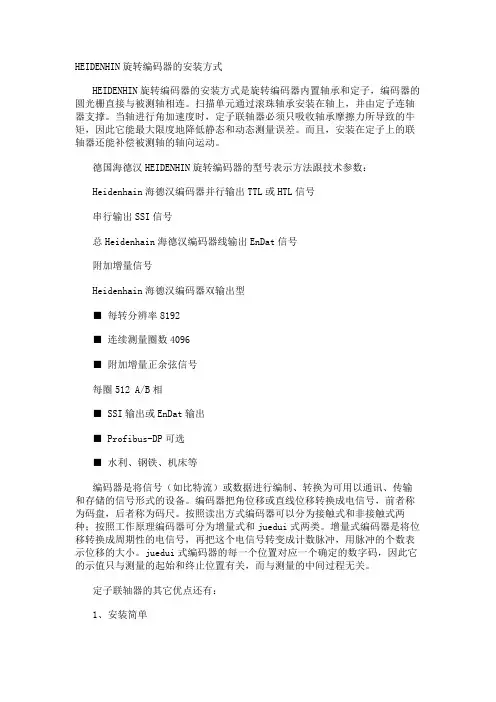

HEIDENHIN旋转编码器的安装方式HEIDENHIN旋转编码器的安装方式是旋转编码器内置轴承和定子，编码器的圆光栅直接与被测轴相连。

扫描单元通过滚珠轴承安装在轴上，并由定子连轴器支撑。

当轴进行角加速度时，定子联轴器必须只吸收轴承摩擦力所导致的牛矩，因此它能最大限度地降低静态和动态测量误差。

而且，安装在定子上的联轴器还能补偿被测轴的轴向运动。

德国海德汉HEIDENHIN旋转编码器的型号表示方法跟技术参数：Heidenhain海德汉编码器并行输出TTL或HTL信号串行输出SSI信号总Heidenhain海德汉编码器线输出EnDat信号附加增量信号Heidenhain海德汉编码器双输出型■ 每转分辨率8192■ 连续测量圈数4096■ 附加增量正余弦信号每圈512 A/B相■ SSI输出或EnDat输出■ Profibus-DP可选■ 水利、钢铁、机床等编码器是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。

编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。

按照读出方式编码器可以分为接触式和非接触式两种；按照工作原理编码器可分为增量式和juedui式两类。

增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。

juedui式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。

定子联轴器的其它优点还有：1、安装简单2、总长度短3、联轴器的固有频率高4、允许使用空心轴5、内置轴承的旋转编码器由分离的联轴器连接可用于实心轴，推荐使用的连接被测轴的联轴器能补偿径向和轴向误差。

采用分离联轴器的角度编码器能支持更高的轴转速。

6、无内置轴承旋转编码器工作时没有摩擦。

扫描头和圆光栅、光栅鼓或钢带这两个部件可在组装时分别调整。

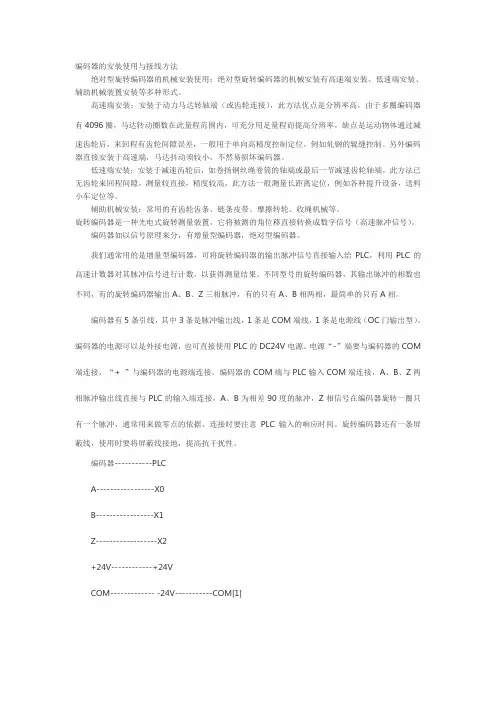

编码器的安装使用与接线方法绝对型旋转编码器的机械安装使用：绝对型旋转编码器的机械安装有高速端安装、低速端安装、辅助机械装置安装等多种形式。

高速端安装：安装于动力马达转轴端（或齿轮连接），此方法优点是分辨率高，由于多圈编码器有4096圈，马达转动圈数在此量程范围内，可充分用足量程而提高分辨率，缺点是运动物体通过减速齿轮后，来回程有齿轮间隙误差，一般用于单向高精度控制定位，例如轧钢的辊缝控制。

另外编码器直接安装于高速端，马达抖动须较小，不然易损坏编码器。

低速端安装：安装于减速齿轮后，如卷扬钢丝绳卷筒的轴端或最后一节减速齿轮轴端，此方法已无齿轮来回程间隙，测量较直接，精度较高，此方法一般测量长距离定位，例如各种提升设备，送料小车定位等。

辅助机械安装：常用的有齿轮齿条、链条皮带、摩擦转轮、收绳机械等。

旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。

编码器如以信号原理来分，有增量型编码器，绝对型编码器。

我们通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。

不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。

编码器有5条引线，其中3条是脉冲输出线，1条是COM端线，1条是电源线（OC门输出型）。

编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。

电源“-”端要与编码器的COM 端连接，“+ ”与编码器的电源端连接。

编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。

旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。

编码器-----------PLCA-----------------X0B-----------------X1Z------------------X2+24V------------+24VCOM------------- -24V-----------COM[1]。

角度编码器模块05/20212海德汉公司的MRP系列角度编码器模块由角度编码器和高精度轴承组成，并已调整至理想状态。

该模块启动扭矩极小，拥有高测量精度、高导向精度、极高分辨率、优异的重复精度和运动平滑性。

模块式的结构设计和整体进行测试，因此，这款角度编码器模块易于运输和安装。

以下信息••内置轴承角度编码器和••海德汉接口电子电路欢迎索取，或访问海德汉官网• 。

结构和应用SRP角度编码器模块还内置了力矩电机。

也就是在小巧紧凑的一个模块中集成了•电机、高精度轴承和超高精度编码器。

本样本是以前样本的替代版，所有以前版本均不再有效。

订购海德汉公司的产品仅以订购时有效的样本为准。

有关产品所遵循的标准（ISO，EN等）仅以样本中的标注为准。

目录45可重复的导向精度：轴承的决定性特性气浮轴承在空载时的绝对导向精度通常优于滚动轴承的导向精度。

然而，在许多应用中，重要的是轴承最高可重复的导向精度。

在此方面，海德汉角度编码器模块是替代气浮轴承转轴的理想选择。

这是因为海德汉滚动轴承拥有极高的重复精度，而且海德汉滚动轴承的刚性高于气浮轴承至少10倍。

因此，海德汉滚动轴承是受力轴应用的高精度解决方案。

此外，滚动轴承通常对冲击载荷不敏感，而且不需要可调节的压缩空气，因此工作更可靠和更易于使用。

应用领域适用于角度编码器模块的应用范围包括：中低转速运动和中等负载的高导向精度到超高导向精度和极高重复精度应用。

特别能满足计量应用的独特要求。

因此，典型应用包括：计量仪器、测量机的高精度回转工作台和电子工业的圆晶运送机。

角度编码器模块甚至也能用于小负载机床，例如电加工机床或激光加工机床。

晶片运送紧凑型摆动装置高精度回转工作台激光跟踪仪实用的解决方案海德汉角度编码器模块中的轴承可根据客户的特定要求适配。

按照要求相应和分别调整预紧量、润滑、接触角和材质。

更多信息，请与海德汉联系。

•测量精度和方位精度海德汉角度编码器模块整个组件的精度取决于内置角度编码器的测量精度和滚动轴承的导向精度。

详细图文解析编码器正确的接线方法
 编码器正确的接线方法：
 （1）正确接线至关重要，如图1 为NPN 输出增量型E6B2-CWZ6C 的接线原理，图2 为NPN 输出增量型E6B2-CWZ6C 的实际接线，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源正极。

 （2）下图为PNP 输出增量型E6B2-CWZ6B 的实际接线图，棕色线接电源正极，蓝色线接电源负极，黑色线接输入0.00，白色线接输入0.01，橙色线接输入0.04，PLC 的COM 接电源负极。

 （3）图1 为绝对值型编码器的线与PLC 输入的点的对应图，图2 为NPN 输出绝对值型E6C3-AG5C 的实际接线图，红色线接电源正极，黑色线接电源负极，褐色线接输入0.00，橙色线接输入0.01，黄色线接输入0.02，绿色线接输入0.03，蓝色线接输入0.04，紫色线接输入0.05，灰色线接输入0.06，白色线接输入0.07，粉色线接输入0.08，PLC 的COM 接电源正极。

 
 （4）下图为PNP 输出绝对值型E6C3-AG5B 的实际接线图，红色线接。

编码器安装注意事项
１、必须持有电梯控制系统编码器部分接线图和编码器说明书，两者结合正确接线。

２、安装时，编码器应轻拿轻放，避免碰撞，严格禁止在安装过程中用锤子和其它物体击打编码器，如果在安装过程中，电梯曳引机的轴径和编码器的内径有误差，可打磨曳引机轴，或用砂纸轻磨编码器内套。

３、编码器主体与编码器的连线如果是用带螺纹的插拔件连接，在连接时必须将编码器口与其连线口对好，以免插入时损坏针口。

4、编码器的连线最好与动力线分开布线，以防止干扰。

5、编码器的主体与曳引机轴应是弹性连接。

6、编码器安装与曳引机的轴必须保持良好的同心度。

编码器接线列表
1、名称：海德编码器（HEDSS）
型号：
2、名称：汇通编码器（WETON）
型号：。

编码器接线方法
旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。

编码器如以信号原理来分，有增量型编码器，绝对型编码器。

我们通常用的是增量型编码器，可将旋转编码器的输出脉冲信号直接输入给plc，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。

不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z 三相脉冲，有的只有A、B相两相，最简单的只有A相。

编码器有5条引线，其中3条是脉冲输出线，1条是COM 端线，1条是电源线（OC门输出型）。

编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。

电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。

编码器的COM端与PLC输入COM端连接，A、B、Z两相脉冲输出线直接与PLC的输入端连接，A、B为相差90度的脉冲，Z相信号在编码器旋转一圈只有一个脉冲，通常用来做零点的依据，连接时要注意PLC输入的响应时间。

旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地，提高抗干扰性。

编码器-----------PLC
A-----------------X0
B-----------------X1
Z------------------X2
+24V------------+24V
COM--------------24V-----------COM编码器, 接线。

问题：
S120驱动器连接海德汉Endat绝对值编码器有哪些选型注意事项？
回答：

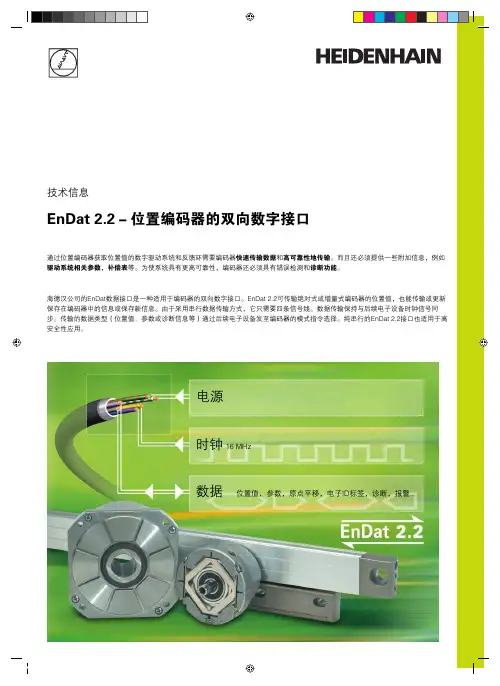

老版本的海德汉Endat绝对值编码器命令集是EnDat 2.1，此编码器订货标识符为EnDat01，除了通讯信号外还带有1Vpp 的sin/cos
增量信号，可以将它连接到S120编码器转换模块SMC20进行信号转换。

在EnDat 2.1的基础上，目前海德汉推出了新一代的EnDat绝对值编码器，命令集是EnDat 2.2，此编码器订货标识符如为EnDat01或
者EnDat 02，除了通讯信号外还带有1Vpp 的sin/cos增量信号，可以将它连接到S120编码器转换模块SMC20进行信号转换。

如果绝对值编码器命令集是EnDat 2.2，订货标识符为Endat22的，只有通讯信号不带有1Vpp 的sin/cos增量信号，需要将它连接到
S120编码器转换模块SMC40进行信号转换。

海德汉编码器的命令集及订货标识说明如表1所
示： ( 28 KB ) 表01.。
