《三维建模技术》课程教学大纲课程代码:020032031课程英文名称:Three-dimensional Modeling Technology课程总学时:32 讲课:32 实验:0 上机:0适用专业:车辆工程、装甲车辆工程、能源与动力工程专业大纲编写(修订)时间:2017.5一、大纲使用说明(一)课程的地位及教学目标本课程为车辆工程、装甲车辆工程和能源与动力工程专业学生的一门专业基础选修课,是一门计算机软件学习与应用课程。
三维建模软件是工程人员提高设计水平与效率、改进产品质量、缩短产品开发周期、增强竞争能力的有力工具。
通过本课程的学习,使学生掌握Catia软件中几个基本模块的操作和应用,培养学生应用大型工程软件解决问题的能力,使学生毕业后能够适应社会的发展。
为毕业设计的顺利进行知识储备并奠定基础,为今后从事科学研究和工程技术工作打下扎实的计算机应用基础。
通过本课程的学习,学生将达到以下要求:1.掌握Catia软件中几个基本模块的操作和应用,建立三维建模的概念;2.能够进行基于草图的三维模型建立并合理添加约束进行装配;3.能够对所设计零件或装配进行工程图设计,并进行合理标注;4.能够进行简单的曲线和曲面设计。
(二)知识、能力及技能方面的基本要求1.基本知识:掌握三维建模的基本构成及软件的安装等基本知识。
2.基本能力:掌握应用catia软件进行三维建模、装配及工程图设计等基本技能。
培养学生分析和处理实际问题的能力,能够独立面对问题、分析问题、解决问题。
(三)实施说明1.教学方法:课堂讲授中重点对基本命令和建模思路的讲解;采用启发式教学,培养学生思考问题、分析问题和解决问题的能力;引导和鼓励学生对学习生活中的实际模型进行建模练习,培养学生的自学能力;增加实例强化学生对命令的理解,调动学生学习的主观能动性。
2.教学手段:采用现场教学模式,即教师在讲授基本命令后,对命令的应用示例在教师机上讲授演示,学生在自带的笔记本上同步操作演练,强化教师与学生的互动,学生当场对软件相关命令进行吸收并应用,并在练习中增加变换,使学生在实际应用中能举一反三,灵活运用。

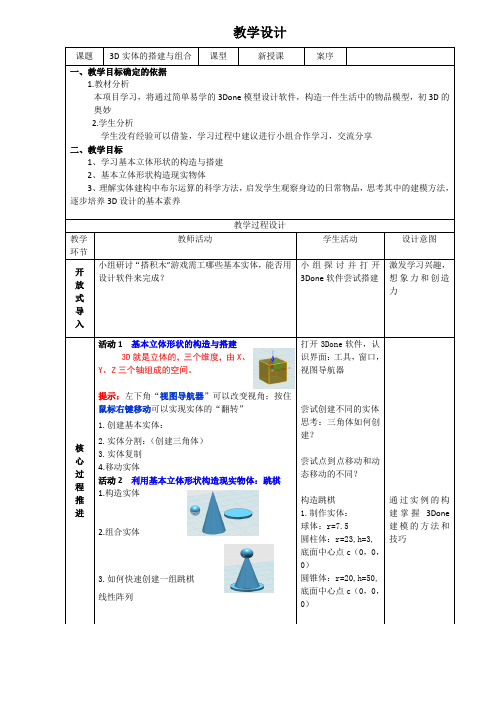

第2讲三维实体的创建
一、教学目的与要求
通过了解物体的分类,掌握室内效果图的制作流程。
二、教学重点、难点
长方体的创建、移动复制用法。
三、教学方法
讲解、分析、电子课件演示。
四、教学课时
4课时。
五、教学过程
1、长方体的创建
长方体创建方法:一、直接创建,在不同的视图创建,然后通过修改参数,了解长方形的变化。
二、通过坐标创建,了解绝对与相对坐标的不同。
2、移动复制的用法
通过长方体创建再移动复制,了解复制的类型的区别制作墙体。
六、课堂小结
对长方体的创建整合制作墙体,不但要遵循室内墙体的尺寸,而且要采用一定的编排方法,包括墙体的单位、墙体的厚度、墙体的角度。
七、作业
通过长方体制作一个客厅墙体图。
74第4章实体建模中望3D实体建模主要分为基础造型、操作、基础操作和参考功能,可以实现高效建模,而且这些实体建模操作一般还会带有可快速、简便地修改方法。
中望3D中的实体建模4种功能如图4-1到4-4所示。
图4-1 “基础造型”功能图4-2 “操作”功能图4-3 “基础操作”功能图4-4 “参考”功能4.1 基础造型基础造型是简单实体的创建方法,也是建模过程中使用最为频繁的功能。
利用插入草图、拉伸、旋转、扫掠和放样等功能,可以简单方便地创建出基本实体,建立初步的形状,然后再添加其他特征,完成整体的造型设计。
4.1.1 快速造型快速造型包含:六面体、圆柱体、圆锥体、球体、椭球体,五个基本的实体建模功能。
75快速造型功能可以简化简单模型的创建,不需要通过绘制草图然后拉伸或旋转成实体。
1.六面体 单击工具栏【造型】→【基础造型】→【六面体】功能图标,弹出“六面体形状”对话框,如图4-5所示,有如下四种方法创建六面体。
图4-5 “六面体形状”对话框【中心】通过设定六面体中心点和一个角点,创建六面体。
【角点】通过定义两个角点的位置创建六面体。
【中心-高度】定义六面体底面中心点和角点,然后给定拉伸高度创建六面体。
【角点-高度】定义底面的两个角点位置,然后设定高度创建六面体。
【对齐平面】选择一个平面,使得六面体底面与该平面对齐。
【长度,高度,宽度】设定六面体的长宽高,保持六面体的第一个中心点或角点不动。
创建六面体操作步骤:单击【六面体】功能图标。
选择创建方法:。
指定创建六面体的位置和大小,可输入数值或鼠标拖动调整六面体。
如果存在实体和六面体相连,选择创建六面体的方式:创建、加运算、减运算、交运算,同时可选择“对齐平面”选项,以满足设计要求。
单击“确定”按钮,完成六面体创建。
提醒:单击“点”后面的下拉菜单按钮,弹出“X 、Y 、Z ”值输入栏,可以通过设定坐标值确定点的位置。
76经验参考:输入数值的栏可以用鼠标滚轮滚动来增加或减少数值。
三维实体的六层拓扑结构引言:在计算机科学和网络领域,拓扑结构指的是网络或系统中各个元素之间的连接方式和关系。
拓扑结构的不同类型决定了数据传输的方式和效率。
在三维实体中,拓扑结构同样起着重要的作用,它描述了实体的空间结构和组织方式。
本文将介绍三维实体的六层拓扑结构,包括点、线、面、体、组合体和结构体。
一、点:点是三维实体中最基本的元素,它没有长度、宽度和高度,只有位置坐标。
点代表了实体空间中的一个特定位置,可以用来表示物体的顶点、节点或关键点。
点之间没有连接关系,它们是孤立存在的。
二、线:线是由两个或多个点连接而成的路径,它有长度但没有宽度和高度。
线代表了实体中的边缘、轮廓或路径。
线连接了不同的点,使得实体的各个部分形成了联系。
三、面:面是由三个或多个线连接而成的平面,它有长度和宽度但没有高度。
面代表了实体中的表面、平面或界面。
面由不同的线围成,形成了实体的各个部分。
四、体:体是由四个或多个面连接而成的立体,它有长度、宽度和高度。
体代表了实体的实际物体或空间区域。
体由不同的面组成,形成了实体的整体结构。
五、组合体:组合体是由多个体组合而成的复杂结构,它由多个体按照一定的规则或关系组合在一起。
组合体可以是由相同类型的体组成的,也可以是由不同类型的体组成的。
组合体可以代表实体中的部分结构或整体结构。
六、结构体:结构体是由多个组合体或结构体组合而成的更复杂结构,它由多个组合体按照一定的规则或关系组合在一起。
结构体可以代表实体中的更复杂的部分结构或整体结构。
结构体可以由相同类型的组合体或结构体组成,也可以由不同类型的组合体或结构体组成。
总结:三维实体的六层拓扑结构包括点、线、面、体、组合体和结构体。
点是最基本的元素,线连接了不同的点,面由不同的线围成,体由不同的面组成。
组合体是由多个体组合而成的复杂结构,而结构体是由多个组合体或结构体组合而成的更复杂结构。
这六层拓扑结构描述了三维实体的空间结构和组织方式,对于实体的建模、分析和设计具有重要意义。
制作三维实体模型的流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 确定模型需求:明确模型的用途、目标和受众。
收集相关的参考资料,如图片、图纸、实物等。
力学与工程学院课程设计任务书大型工程分析软件及应用课程设计 三维实体结构的分析姓名三维实体结构的分析一、问题描述图一所示为一工字钢梁,两端均为固定端,其截面尺寸为,L = 1.0m a = 0. 16m b = 0. 2mc = 0. 02m d = 0. 03m 。
试建立该工字钢梁的三维实体模型,并在考虑重力的情况下对其进行结构静力分析。
其他已知参数如下: 弹性模量(也称杨式模量)E= 206GPa ;泊松比u = 0.3 ;材料密度匸=7800kg/m ;重力加速度 g =9.8m/s ;作用力Fy 作用于梁的上表面沿长度方向中线处,为分布力,其大小 GUI 方式:-I二二二二二二二二二二~结果演示课程 题目 专业Fy=5000N (向上)(一)单元类型、几何特性及材料特性定义1 定义单元类型。
点击主菜单中的"Preprocessor>ElementType >Add/Edit/Delete ",弹 出对话框,点击对话框中的 “ Add …”按钮,又弹出一对 话框,选中该对话框中的“Solid ”和 “Brick 8node 45 ” 选项,点击“ 0K ”,关闭对 话框,返回至上一级对话框, 此时,对话框中出现刚才选中的单元类型:Solid45,点 击“ Close ”,关闭对话框。
注:Solid45单元用于建立三个移动自由度。
Preprocessor>Material Props 'Material Models Structural' Li near' Elastic\ Isotropic ” 前图标,弹出下一级对话框,在“弹性模量” ( EX )文本框中输入:2.06e11,在“泊松比” (PRXY )维实体结构的有限元分析模型,该单元由 8个节点组成,每个节点具有 X 、Y 、Z 方向的三文本框中输入:0.3,如图3所示,点击“ 0K ”按钮,回到上一级对话框,然后,双击右框 图3材料特性对话框2.定义材料特性。
教案
授课教师:徐礼标审阅签名:提交日期:2017.4.30 审阅日期:
组织教学(2分钟)
新课讲授(30分钟)
讲授
实物演示
提问
讲授
提问
举例
《计算机制图——AutoCAD》授课内容及过程
一、组织教学
1、整顿课堂纪律,师生之间互相认识问好
2、检查学生出勤人数,并作好登记
3、提醒学生检查设备仪器,准备上课
引言
总结上次课所授知识:旋转构建三维实体的简单方法,以及布林运算等命令,以下图的练习来复习上次课所学知识。
二、教学内容

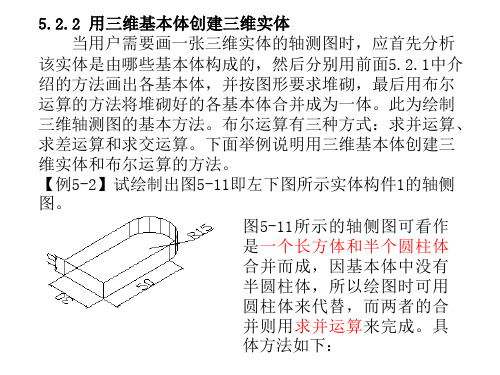

任务一:构建综合三维实体55’
1、俯视图绘制底板截面,建立面域,拉伸实体
2、底板部件定位并做并集与差集
3、俯视图绘制三个圆柱体,并与底板定位
4、右视图绘制凸台截面,建立面域并拉伸实体与所绘圆柱体定位,
5、右视图绘制半圆柱体与圆柱体并定位
6、移动凸台与半圆柱体与底板定位
举例讲授7、绘制肋板截面,建立面域并拉伸实体
8、将肋板与底板定位
9、并集
10、差集
举例讲授
教学小结课堂练习
三、教学小结5’
本次课介绍了AutoCAD软件构建综合三维实体的方法,重点掌握实体构建命令、布林运算、理解视图。
四、课堂练习及检评90’1、。
