2.4 消防水灭火系统简介

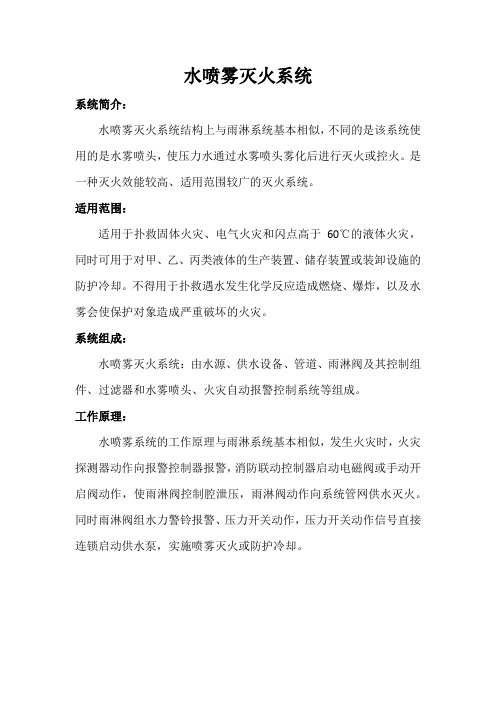

水喷雾灭火系统
系统简介：
水喷雾灭火系统结构上与雨淋系统基本相似，不同的是该系统使用的是水雾喷头，使压力水通过水雾喷头雾化后进行灭火或控火。

是一种灭火效能较高、适用范围较广的灭火系统。

适用范围：
适用于扑救固体火灾、电气火灾和闪点高于60℃的液体火灾，同时可用于对甲、乙、丙类液体的生产装置、储存装置或装卸设施的防护冷却。

不得用于扑救遇水发生化学反应造成燃烧、爆炸，以及水雾会使保护对象造成严重破坏的火灾。

系统组成：
水喷雾灭火系统：由水源、供水设备、管道、雨淋阀及其控制组件、过滤器和水雾喷头、火灾自动报警控制系统等组成。

工作原理：
水喷雾系统的工作原理与雨淋系统基本相似，发生火灾时，火灾探测器动作向报警控制器报警，消防联动控制器启动电磁阀或手动开启阀动作，使雨淋阀控制腔泄压，雨淋阀动作向系统管网供水灭火。

同时雨淋阀组水力警铃报警、压力开关动作，压力开关动作信号直接连锁启动供水泵，实施喷雾灭火或防护冷却。

消防水系统讲解消防水系统是一种用于灭火和灭火救援的重要设备。

它由水源、供水管网、喷水装置和控制系统组成。

消防水系统的设计和使用对于保护人民的生命财产安全起着重要的作用。

消防水系统的水源通常是通过水厂供水系统提供的自来水。

自来水作为消防用水的主要来源，具有稳定可靠的特点。

在建筑物中，消防水系统的供水管网由水泵、管道和阀门等组成。

水泵负责将水从水源输送到喷水装置，管道则起到输送水的作用，而阀门则用于控制水流的开启和关闭。

消防水系统中的喷水装置通常包括喷头、喷洒器和喷雾装置等。

喷头是一种固定在建筑物内部的喷水装置，通常安装在墙壁、天花板或者室内设备上。

当火灾发生时，喷头会自动启动，并向着火源喷射水流，以达到灭火的效果。

喷洒器和喷雾装置则适用于大面积的火灾扑灭，通过均匀喷洒水雾来控制火势的蔓延。

控制系统是消防水系统的核心部分，它负责监测火灾情况并控制喷水装置的启动。

控制系统通常包括火灾探测器、控制面板和报警装置等。

火灾探测器可以通过监测烟雾、温度或者火焰等火灾信号来及时发现火灾。

一旦火灾被探测到，控制面板会接收到信号，并通过报警装置发出警报，同时启动喷水装置进行灭火。

消防水系统的设计和使用需要根据建筑物的具体情况来确定。

不同类型的建筑物可能需要不同类型和规模的消防水系统。

在设计消防水系统时，需要考虑建筑物的用途、面积、高度以及人员密度等因素。

同时，还需要遵循相关的消防法规和标准，确保消防水系统的安全可靠。

消防水系统的存在和使用对于保护人们的生命财产安全起着至关重要的作用。

它可以帮助我们及时发现火灾并进行有效的灭火，减少火灾造成的损失。

因此，我们在日常生活中应该重视消防水系统的维护和管理，并做好火灾预防工作，以确保我们的安全。

目录一、消防系统概述 21.1、消防系统组成 31.2、消防系统分类 3二、消防水系统分类42.1、手动水灭火系统 42.2、自动喷水灭火系统 5三、主要消防水系统介绍 83.1、室外消火栓系统 8 3.2、室内消火栓系统 93.3、自动喷水灭火系统 10四、消防水系统安装技术规范 124.1、施工技术要求 12 4.2、安装施工程序 12 4.3、安装技术措施 13 4.4、管道试压冲洗 244.5、管道防腐及标识 24五、消防器材识别 25一、消防系统概述火是人类生存重要的条件，它既可造福于人类，也会给人们带来巨大的灾难. 因此，在使用火的同时一定注意对火的控制，就是对火的科学管理。

“以防为主，防治结合”的消防方针是相关的工程技术人员必须遵循执行的。

“预防为主”，就是在消防工作的指导思想上把预防火灾的工作摆在首位，动员社会力量并依靠广大群众贯彻和落实各项防火的行政措施、组织措施和技术措施，从根本上防止火灾的发生。

无数事实证明，只要人们有强的消防安全意识，自觉遵守和执行消防法律、法规和规章以及国家消防技术标推，大多数火灾是可以预防的。

“防消结合”，是指同火灾作斗争的两个基本手段——预防火灾和扑救火灾必须有机地结合起来，即在做好防火工作的同时，要大力加强消防队伍的建设，积极做好各项灭火准备，一旦发生火灾，能迅速有效地灭火和抢救，最大限度地减少火灾所造成的人身伤亡和物质损失。

“消防”作为一门专门学科，正伴随着现代科学技术的发展进入到高科技综合学科的行列，是现代建筑中的重要内容。

有效监测建筑火灾、控制火灾、迅扑灭火灾，保障人民生命和财产的安全，保障国民经济建设，是建筑消防系统的任务。

建筑消防系统就是为完成上述任务而建立的一套完整、有效的体系，该体系就是在建筑物内部，按国家有关规范规定设置必需的火灾自动报警及消防设备联动控制系统、建筑灭火系统、防烟排烟系统等建筑消防设施。

1.1消防系统的组成消防系统主要由三大部分构成：一部分为感应机构，即火灾自动报警系统；另一部分为执行机构，即灭火自动控制系统；还有避难诱导系统（后两部分也可称消防联动系统）。

消防工程水灭火系统解析目录消防工程水灭火系统解析一、湿式自动喷水灭火系统二、干式自动喷水灭火系统三、预作用自动喷水灭火系统四、雨淋系统（一）电动启动雨淋系统（二）传动管启动雨淋系统一、湿式自动喷水灭火系统火灾时温度上升，闭式喷头爆破喷水，水流指示器动作反 馈信号至报警控制器。

同时，由于阀后压力下降，湿式报警阀 组打开，水力警铃报警，压力开关输出起泵信号，启动消防泵 组，持续喷水灭火。

nm ∖情水主要部件表注:1.自动喷水湿式系统适用于环境温度＞41且不高于70℃场所。

2.应根据环境温度选择合适的喷头，喷头公称动作温度宜高于环境最高温度30℃。

3.自动喷水湿式灭火系统配水管道的工作压力不应大于1.2MPa o4.自动喷水湿式系统一个报警阀组控制喷头数不宜超过800 只。

5.报警阀与水流指示器前应安装信号阀，此阀门必须保持常开，阀门关闭时宜有信号送至消防控制室。

主要部件表二、干式自动喷水灭火系统火灾时温度上升，闭式喷头爆破，加速器动作排气，水流指示器动作反馈信号至报警控制器，同时，由于阀后压力下降, 干式报警阀组打开，水力警铃报警，压力开关输出起泵信号，启动消防泵组，持续喷水灭火。

干式减示蒯注：1.自动喷水干式系统适用于环境温度V4tj c或＞7(TC场所。

2.自动喷水干式系统一个报警阀组控制的喷头书不宜超过500 只。

3.自动喷水干式系统配水管道充水时间不宜大于Imin。

4.自动喷水干式系统的作用面积比同危险等级的湿式系统应增大1.3倍。

主要部件表5.自动喷水干式系统配水管道应设快速排气阀，有压充气管道的快速排气阀入口前应设电动阀。

6.自动喷水干式灭火系统喷头应采用直立型喷头或干式下垂型喷头。

7.报警阀与水流指示器前应安装信号蝶阀，此阀门必须保持常开，阀门关闭时宜有信号送往消防控制室。

三、预作用自动喷水灭火系统准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统。
