无管网式气体灭火系统设计

2011年版）国家电网公司物资采购标准（辅助设备设施卷消防系统册）七氟丙烷（无管网式）气体灭火装置专用技术规范书（编号：XXXX-02）国家电网公司二O——年五月目录1技术规范要求11.1主要技术参数11.2系统组成12项目需求部分22供货范围22.1设备配置及其技术参数设计22.2供货需求一览表32.3必备的备品备件、专用工具和仪器仪表32.4图纸资料提交单位42.5工程概况42.6可选技术参数表42.7项目单位技术差异表42.8培训及到货需求52.9招标人提出的其他资料53投标人响应部分63.1投标人技术偏差表63.2产品部件列表63.3推荐的备品备件、专用工具和仪器仪表供货表63.4销售及运行业绩表63.5用户使用情况证明或有关合同证明材料73.6本投标产品其他有关资料及说明71技术规范要求1.1主要技术参数投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表10：投标人技术偏差表。

表1技术参数表注:如不能满足要求，将被视为实质性不符合招标文件要求。

1.2系统组成七氟丙烷无管网气体灭火系统由以下部件组成：灭火剂瓶组（含瓶阀和钢瓶）、钢瓶固定支架、高压排放管、（氮气启动装置）气体管道、低泄高阻阀、压力开关、释放喷头、自动报警灭火控制系统（就地控制部分）等部分组成。

七氟丙烷无管网灭火装置及其控制设备应能在供电行业特定条件下以令人满意的方式安装,操作简便，安全可靠，确保系统正确，稳定地运行。

七氟丙烷灭火系统具有与火灾自动报警系统联动、自动和手动启动的功能，包括对需联动的开口封闭装置、通风机和防火阀等设备的操作与控制，可实现高速，高效，全淹没灭火。

自动控制装置应在接到两个独立的火灾信号后才能启动。

1.2.1气瓶及其组件药剂瓶容器阀采用自紧式设计，随着充装压力的增大，容器阀的密封性能就越好，最大程度地保证药剂不泄漏。

气瓶规格：70L,90L,120L,可根据实际工程需要选择。

七氟丙烷无管网自动灭火系统（2）电器手动：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。

这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。

但报警信号仍存在。

无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。

同时控制器立即进入灭火报警状态。

（3）机械应急手动方式：用于控制器失效时，当职守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动；○1手动关闭联动设备并切断电源。

○2拔出手柄上的保险销，拍击储瓶组上的手柄，即刻实施灭火。

控制逻辑图三、灭火瓶组瓶头阀四、七氟丙烷气体灭火系统设计参数《气体灭火系统设计规范》GB50370-20054.1防护区灭火设计用量或惰化设计用量，应按下式计算：式——灭火设计用量或惰化设计用量(kg)；中——灭火设计浓度或惰化设计浓度(%)；——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容(m3/kg)；——防护区的净容积(m3)；——海拔高度修正系数，可按本规范附录B的规定取值。

4.2图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。

4.3油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。

4.4通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。

4.5防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。

4.6在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s；在其它防护区，设计喷放时间不应大于10s。

五、自动报警灭火控制部分主要技术参数：1、保护区基本输入口配置：感烟、感温火灾探测器总线接入，紧急启动停止按扭1个，压力开关动作信号1路。

施工方案建设单位名称：上海西子实业有限公司施工方案名称：上海西子联合总部综合楼办公项目消防工程气体灭火施工方案施工组织设计编号：HY-XZ-XF004上海环昱建筑消防工程有限公司二0一四年二月目录工程施工方案 (3)1工程概述 (3)1.1 前言 (3)1.2 本施工组织设计编制依据 (3)1.3 工作方式 (3)2工程管理目标 (3)3施工组织设计 (3)3.1 施工准备 (3)3.2 施工步骤 (5)3.4确保工期的技术组织措施 (13)工程施工方案1 工程概述1.1 前言本施工组织设计是工程承建单位在整个施工期内指导安装工程施工的大纲。

将由项目经理部精心组织、精心施工。

1.2 本施工方案编制依据本施工方案编制依据：A.气体灭火系统平面图、系统图B. 气体灭火系统施工和验收规范GB50263—2007C.《气体灭火系统施工及验收规范》（GB50263-2007）D.《工业金属管道工程施工及验收规范》（GB50235-97）1.3 工作方式该气体灭火系统采用预制（无管网）单元独立全淹没灭火方式。

2工程管理目标实行以合同期为目标的项目法施工，全面履行工程合同，保工期、保质量、保交工。

质量监督管理控制：为了保证工程质量，项目组配备质量监督工程师，按照ISO9001 质量管理的目标、步骤、办法完成质量监督管理。

采取有效可靠的质量保证措施，创优良工程，并达到市合格工程评定条件。

建立强有力的项目领导班子，组织一流素质的施工队伍，采取先进的施工管理方法和施工技术。

实现安全生产和文明施工。

3.1 施工准备3.1.1施工技术准备（1）施工前做好消防工程各系统工程图纸的内部会审，并根据消防部门对本消防系统工程的审核意见对图纸进行核实，深化设计的部分，施工中必须落实，保证各消防系统图纸的有效性。

（2）组织工程技术和设计人员深化熟悉设计图纸，掌握设计要点和施工工艺标准，会同业主、设计单位、监理、各分包单位进行设计交底和图纸会审。

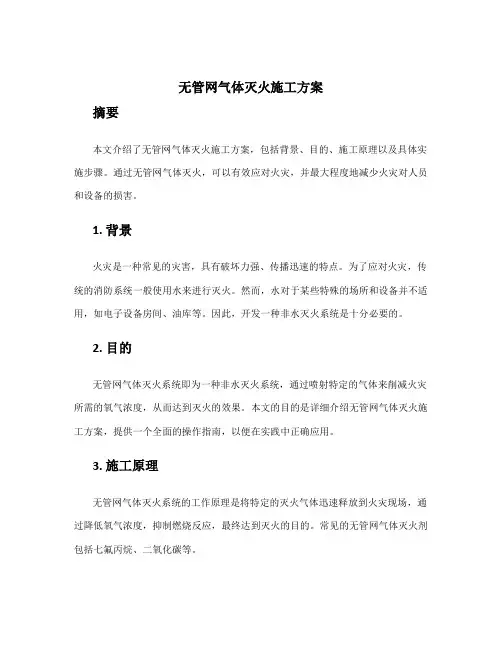

无管网气体灭火施工方案摘要本文介绍了无管网气体灭火施工方案，包括背景、目的、施工原理以及具体实施步骤。

通过无管网气体灭火，可以有效应对火灾，并最大程度地减少火灾对人员和设备的损害。

1. 背景火灾是一种常见的灾害，具有破坏力强、传播迅速的特点。

为了应对火灾，传统的消防系统一般使用水来进行灭火。

然而，水对于某些特殊的场所和设备并不适用，如电子设备房间、油库等。

因此，开发一种非水灭火系统是十分必要的。

2. 目的无管网气体灭火系统即为一种非水灭火系统，通过喷射特定的气体来削减火灾所需的氧气浓度，从而达到灭火的效果。

本文的目的是详细介绍无管网气体灭火施工方案，提供一个全面的操作指南，以便在实践中正确应用。

3. 施工原理无管网气体灭火系统的工作原理是将特定的灭火气体迅速释放到火灾现场，通过降低氧气浓度，抑制燃烧反应，最终达到灭火的目的。

常见的无管网气体灭火剂包括七氟丙烷、二氧化碳等。

4. 实施步骤4.1. 火灾风险评估在施工前，需要对目标区域进行火灾风险评估。

评估内容包括火灾可能发生的场所、火灾可能产生的原因以及火灾对人员和设备可能造成的损害程度。

根据评估结果，确定是否需要采用无管网气体灭火系统。

4.2. 气体选择根据评估结果选择适合的灭火气体。

常见的无管网气体灭火剂有七氟丙烷和二氧化碳，根据不同的应用场所和需要，选择合适的气体。

4.3. 系统设计根据目标区域的特点和需求，设计无管网气体灭火系统的布置方案。

考虑到气体的扩散速度和施工效果，确定合适的喷射口位置和数量、管道布局等参数。

4.4. 安装设备根据系统设计方案，安装相应的设备，包括压缩气源、气体储存器、喷射口等。

确保设备的安装符合相关规范，且能够正常运行。

4.5. 施工操作在施工前，对施工人员进行相关培训，确保施工操作的安全可靠。

根据设计方案，按照相关流程操作，确保无管网气体灭火系统能够正确启动，并在火灾发生时快速灭火。

4.6. 检测和维护定期对无管网气体灭火系统进行检测和维护，确保设备和气体的性能良好。

七氟丙烷无管网(柜式)灭火系统设计说明一、设计依据：1、中华人民共和国国家标准GB50370-2005《气体灭火系统设计规范》；2、中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》；3、中华人民共和国国家标准GB50166-2007《火灾自动报警系统施工及验收规范》；4、中华人民共和国国家标准GB50263-2007《气体灭火系统施工及验收规范》。

二、基本设计参数：1、系统储存压力：2.5MPa；2、气体喷放时间：≤10s；3、灭火系统的设计温度应采用20℃；4、防护区内围护结构承受内压的允许压强，不宜低于1200Pa。

三、设计方案：1、防护区情况：详见设计参数表。

2、灭火方式：防护区采用全淹没灭火方式，即在规定的时间内，向防护区喷放设计规定用量的灭火剂，使其均匀地充满整个保护区。

该灭火系统采用柜式七氟丙烷灭火装置。

3、计算依据及灭火方式：根据《气体灭火系统设计规范》（GB50370-2005）计算。

4、灭火剂设计用量计算式如下：W=K*V*C1/S/(100-C1)式中：W——灭火剂设计用量（kg）；C1——灭火设计浓度（%）；S——灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的质量体积（m ³/kg）；V——防护区的净容积（m³）；K——海拔高度修正系数，可按本规范附录B的规定取值。

5、防护区的泄压口面积，宜按下式计算：Fx=0.15*Qx/√Pf式中：Fx——泄压口面积（㎡）；Qx——灭火剂在防护区的平均喷放速率（kg/s)；Pf——围护结构承受内压的允许压强（Pa）；四、产品选型：设备选用GQQ180/2.5、GQQ150/2.5、GQQ120/2.5型无管网七氟丙烷灭火装置。

五、系统原理：本系统具有自动、手动两种启动方式。

1、自动启动：灭火控制器设置在自动状态时，若某防护区发生有烟雾（或温度异常上升），该防护区的感烟（或感温）探测器动作并向灭火控制器送入一个火警信号，灭火控制器即进入单一火警状态，同时驱动消防警铃发出单一火灾警报信号，此时不会发出启动灭火系统的控制信号。

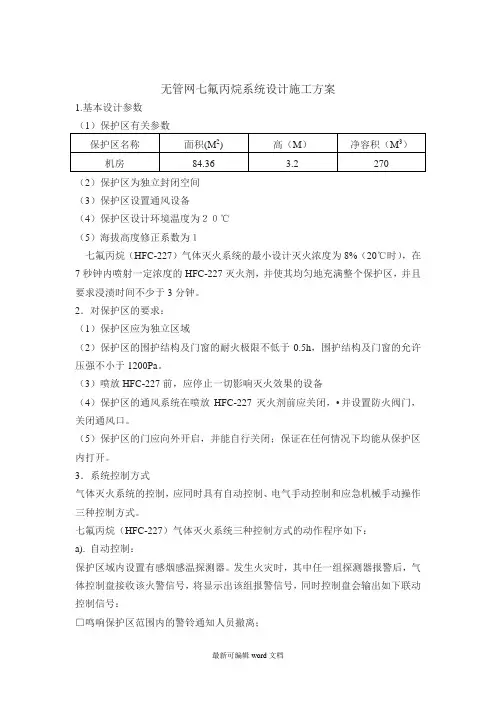

无管网七氟丙烷系统设计施工方案1.基本设计参数（2）保护区为独立封闭空间（3）保护区设置通风设备（4）保护区设计环境温度为２０℃（5）海拔高度修正系数为１七氟丙烷（HFC-227）气体灭火系统的最小设计灭火浓度为8%（20℃时），在7秒钟内喷射一定浓度的HFC-227灭火剂，并使其均匀地充满整个保护区，并且要求浸渍时间不少于3分钟。

2．对保护区的要求：（1）保护区应为独立区域（2）保护区的围护结构及门窗的耐火极限不低于0.5h，围护结构及门窗的允许压强不小于1200Pa。

（3）喷放HFC-227前，应停止一切影响灭火效果的设备（4）保护区的通风系统在喷放HFC-227灭火剂前应关闭，•并设置防火阀门，关闭通风口。

（5）保护区的门应向外开启，并能自行关闭；保证在任何情况下均能从保护区内打开。

3．系统控制方式气体灭火系统的控制，应同时具有自动控制、电气手动控制和应急机械手动操作三种控制方式。

七氟丙烷（HFC-227）气体灭火系统三种控制方式的动作程序如下：a). 自动控制：保护区域内设置有感烟感温探测器。

发生火灾时，其中任一组探测器报警后，气体控制盘接收该火警信号，将显示出该组报警信号，同时控制盘会输出如下联动控制信号：□鸣响保护区范围内的警铃通知人员撤离；□输出如下联动控制信号：□停止保护范围内的通风设备以封闭房间；□关闭保护范围内通风口处的防火阀以封闭房间。

□输出干节点报警信号至消防报警系统总控制盘；此时消防值班人员应立即去现场处理与确认火警。

而当另一组探测器也报警，气体控制盘上再次出现声光报警信号，并显示出该组报警信号，同时控制盘再次输出如下联动控制信号：□保护区范围内的警铃停止鸣响；□鸣响保护区域外的蜂鸣器并点亮闪灯，警告所有人员不能进入保护区域，直至确认火灾已经扑灭。

□经过30内的秒延时后，通过控制盘启动七氟丙烷（HFC-227）气体钢瓶组上释放阀的电磁启动器(电磁阀)和对应保护区域的区域选择阀，使七氟丙烷（HFC-227）气体沿管道和喷头输送到对应的指定的保护区域灭火；□一旦七氟丙烷（HFC-227）气体释放后，压力开关会将药剂已经释放的干节点信号送回气体控制盘及消防报警系统的总控制盘。

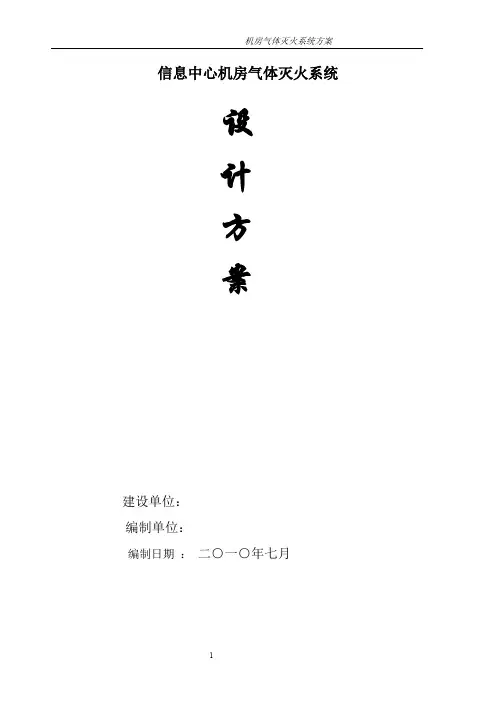

信息中心机房气体灭火系统设计方案建设单位：编制单位：编制日期：二○一○年七月目录第一章综合说明 (3)一概述 (3)二七氟丙烷灭火系统 (3)三本文件编制依据及引用文件 (4)第二章灭火装置设计说明 (5)第一节装置简介和工作原理 (5)一七氟丙烷灭火系统简介 (5)二柜式七氟丙烷灭火装置简介 (7)三适用范围 (7)四对防护区的要求 (8)五柜式装置工作原理图： (8)第二节装置基本性能参数 (11)第三节装置选用方法 (11)第四节灭火剂设置用量计算方法 (11)第五节具体设计(见图纸) (13)第六节安装 (13)第三章报警系统的设置 (14)一系统说明： (14)二本系统的优点 (15)三报警联动控制系统各部件的性能、技术参数 (16)四具体的配置及位置数量（见设计图纸） (22)第四章安全设计说明 (23)第五章施工说明 (23)一一般规定 (23)二施工安装 (24)第六章装置使用方法 (25)第七章七氟丙烷自动灭火系统的维护管理 (26)第八章售后服务承诺 (27)第一章综合说明一概述（一）、设计目的贯彻落实国家有关消防法规的文件精神和要求，减少火灾危险，保护人身和财产安全，做到方案优良、经济可行、设计合理、确保施工质量。

（二）、设计原则本方案中，系统的设计、施工、验收应遵循国家有关消防法规和方针政策，针对被保护对象的特点，做到安全可靠、技术先进、经济合理、安装维护方便。

（三）、系统组成：根据设计院的设计要求和国家有关消防规范，本灭火系统主要包括两个部分：火灾自动报警系统：主要由火灾报警控制器，感烟探测器、感温探测器、联动控制模块以及消防电源组成，承担灭火防区火灾探测、报警任务，并为各防区的灭火控制盘发出灭火指令，同时接收灭火控制盘传来的预启动和已启动释放后的信号。

灭火系统：主要由灭火控制盘、放气显示灯、声光报警器（火警和启动两种不同声光信号）七氟丙烷灭火装置，手动启停开关组成。

承担接收火灾报警系发出的灭火指令，并自动启动七氟丙烷实施灭火，并反馈预启动和已启动灭火信号给火灾报警系统，同时联动空调和防排烟风机在灭火时自动关闭。

气体灭火施工方案(七氟丙烷无管网) 3在建筑工程中，火灾是一种常见且极具危害性的灾害。

为了有效地控制和扑灭火灾，气体灭火技术应运而生。

气体灭火主要通过释放灭火气体，将火灾现场的氧气含量稀释至火灾无法继续燃烧的浓度，以达到灭火的目的。

在气体灭火泄气系统中，七氟丙烷是一种常用的灭火气体，它具有优越的灭火性能和环境友好特性。

一、施工前准备1. 安全检查在进行气体灭火施工前，必须对灭火系统进行全面的安全检查。

包括但不限于气瓶、管路、喷嘴等各个部分的检查，确保系统完好无损。

2. 人员培训所有参与气体灭火施工的人员必须接受系统的培训，了解七氟丙烷灭火系统的操作流程、预防措施和应急处理方法。

二、施工流程1. 启动系统首先，需确认系统处于正常工作状态，逐一启动系统各个部分，确保气体灭火系统能够正常运行。

2. 触发装置一旦火灾被探测到，灭火系统会自动触发，释放七氟丙烷气体，实现灭火效果。

同时系统应具备手动启动的功能，以备紧急情况下的人工操作。

3. 施工注意事项•施工过程中应注意随时监控气体压力和流量，确保灭火系统正常工作。

•禁止在启动气体灭火系统后进入火灾现场，以免受气体侵害。

•喷嘴的设置位置应根据火灾现场情况合理布置，确保气体能够覆盖到整个火源区域。

三、施工结束1. 检查系统施工结束后，需要对气体灭火系统进行全面检查，确认系统处于正常工作状态。

检查后，需进行系统重置，以备下次使用。

2. 整理现场施工结束后，需对火灾现场进行全面清理，清除残留的灭火剂和灰尘，确保场地清洁。

结语气体灭火施工是一项技术密集的工作，需要严格按照操作规范进行。

在施工过程中，安全第一是至关重要的原则，只有确保操作安全，才能有效地控制火灾，并保障人员和财产的安全。

相信通过本施工方案的实施，能为建筑工程提供更好的防火保障，减少火灾事故的发生。

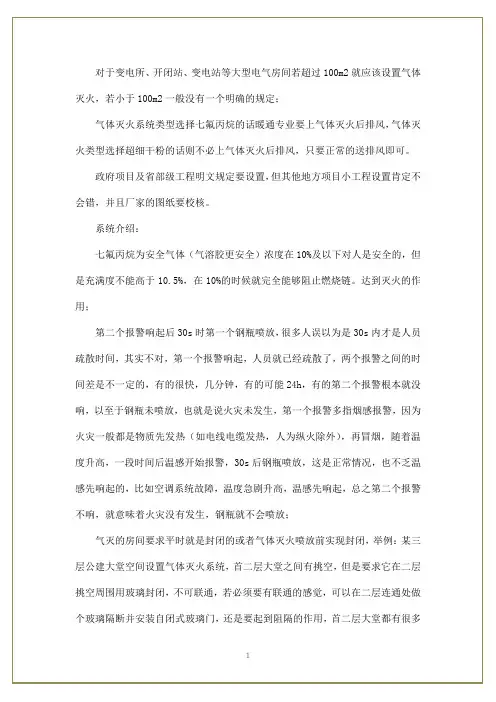

对于变电所、开闭站、变电站等大型电气房间若超过100m2就应该设置气体灭火，若小于100m2一般没有一个明确的规定；气体灭火系统类型选择七氟丙烷的话暖通专业要上气体灭火后排风，气体灭火类型选择超细干粉的话则不必上气体灭火后排风，只要正常的送排风即可。

政府项目及省部级工程明文规定要设置，但其他地方项目小工程设置肯定不会错，并且厂家的图纸要校核。

系统介绍：七氟丙烷为安全气体（气溶胶更安全）浓度在10%及以下对人是安全的，但是充满度不能高于10.5%，在10%的时候就完全能够阻止燃烧链。

达到灭火的作用；第二个报警响起后30s时第一个钢瓶喷放，很多人误以为是30s内才是人员疏散时间，其实不对，第一个报警响起，人员就已经疏散了，两个报警之间的时间差是不一定的，有的很快，几分钟，有的可能24h，有的第二个报警根本就没响，以至于钢瓶未喷放，也就是说火灾未发生，第一个报警多指烟感报警，因为火灾一般都是物质先发热（如电线电缆发热，人为纵火除外），再冒烟，随着温度升高，一段时间后温感开始报警，30s后钢瓶喷放，这是正常情况，也不乏温感先响起的，比如空调系统故障，温度急剧升高，温感先响起，总之第二个报警不响，就意味着火灾没有发生，钢瓶就不会喷放；气灭的房间要求平时就是封闭的或者气体灭火喷放前实现封闭，举例：某三层公建大堂空间设置气体灭火系统，首二层大堂之间有挑空，但是要求它在二层挑空周围用玻璃封闭，不可联通，若必须要有联通的感觉，可以在二层连通处做个玻璃隔断并安装自闭式玻璃门，还是要起到阻隔的作用，首二层大堂都有很多窗户，建议做成不可开启（如果能做到平时开启，火灾时自动关闭也可，那就要求第一个报警响起必须有人去关窗），那么室内要上新风换气机，这是暖通专业相关问题。

室内还有很多卫生间开门，楼梯间开门以及其他一些房间开门，包括外门，应该一律采用防火自闭门（防火能达到半小时即可，且能自动关闭），且建议门上有撤退标识，防止人员疏散时跑错。

HLK超细干粉无管网（短管网）自动灭火系统设计手册1概述环绿康新材料科技开发生产的FZXG系列超细干粉无管网（短管网）自动灭火系统，是HLK超细干粉灭火技术应用之一。

无管网（短管网）自动灭火系统按组成型式可分别由超细干粉灭火装置、柜式超细干粉灭火装置组成；按使用场所可分为通用型灭火装置、贮罐用灭火装置、电缆用灭火装置、三乙基铝用灭火装置、森林灭火装置、车辆发动机舱灭火装置、配电柜用灭火装置组成。

该系列灭火装置应用先进的探测、控制、释放技术，充分发挥了超细干粉灭火剂高效灭火的性能，广泛应用于生活、工作和生产的各种场所，用以扑救A、B、C、E类火灾与烷基铝类火灾。

无管网（短管网）自动灭火系统的灭火装置充装的HLK超细干粉灭火剂，是该公司以一种新发明的无机聚合物为基材的复合型材料作为灭火组分，采用目前最先进的生产工艺，制备的一种具有自主知识产权的环保型高效灭火剂。

该灭火剂既可全淹没应用灭火，又可局部淹没应用灭火，是世界已知的灭火剂中灭火效率最高的一种。

经中国科技部门查新，该灭火剂属灭火技术研究的最新成果，处于世界前沿水平。

1.1 HLK超细干粉灭火剂主要性能见表1表1 超细干粉灭火剂主要技术性能1.2 HLK超细干粉灭火剂适用围灭火剂可充装普通使用的手提式灭火器、自动灭火装置（无管网或短管网灭火系统）、管网灭火系统、森林灭火弹与装置、消防车等消防设备，用以扑救下列物质的火灾：a）A类火灾：可燃固体火灾。

如木、棉、麻、纸、橡胶、塑料等物质的火灾。

b）B类火灾：液体或可熔化固体火灾。

如汽油、柴油、重油、润滑油、动物油、植物油、有机溶剂、石蜡等物质的火灾。

c）C类火灾：可燃气体火灾。

如液化气、天然气、乙炔等气体的火灾。

d）E类火灾：带电物体火灾。

如变配电站、发电房、电缆隧道、电缆沟、电缆井等带电设备火灾。

e）烷基铝火灾：如三乙基铝等金属类火灾。

1.3 HLK超细干粉灭火剂不适用于扑救下列物质的火灾在无空气参与反应的条件下，仍能发生氧化反应的化学物质与强氧化剂的火灾。

无管网式气体灭火系统设计一、设计背景及意义无管网式气体灭火系统是一种应用于高危环境中的灭火系统。

相对于传统的管网式灭火系统，无管网式系统具有设计简单、安装方便、维护成本低等优势。

本文将从系统设计的角度出发，对无管网式气体灭火系统进行详细设计。

二、设计原则1.系统设计应符合相关的安全规范和标准；2.系统设计应根据实际灭火需求进行；3.系统设计应考虑到系统的可靠性和经济性。

三、设计步骤1.确定系统参数首先需要确定系统的设计参数，包括灭火剂种类、灭火量、灭火时间等。

根据实际灭火需求和环境特点选择适当的灭火剂种类，如常见的有七氟丙烷、二氧化碳等。

确定灭火量需要考虑到灭火剂在空间内的扩散情况和目标火源的大小。

灭火时间需要根据火患的特点和灭火效果来确定。

2.设计灭火设备布置根据系统参数确定灭火设备的布置方式。

设备布置应满足灭火剂的有效扩散和灭火效果，并且不应对被灭火对象产生负面影响。

通常可以采用均匀布置或局部集中布置的方式。

3.设计灭火设备参数根据系统参数和设备布置，设计灭火设备的具体参数。

包括灭火器的数量、容量、灭火剂的充注量等。

选择合适的灭火器类型和规格，确保能有效地将灭火剂释放到目标区域。

设计时应考虑到灭火设备的可靠性和维护成本。

4.设计控制系统设计无管网式气体灭火系统的控制系统，确保能在火患发生时及时启动。

控制系统应具备自动、手动两种触发方式，并且可靠性高。

控制系统还需要与其他系统进行联动，如火灾报警系统、排风系统等。

5.进行系统布线设计设计系统的电气布线和信号传输线路。

电气布线要符合相关的电气安全规范，保证系统的稳定运行。

信号传输线路要保证故障信号的及时传递和灭火指令的准确执行。

6.系统安装和调试根据设计方案进行系统的安装和调试工作。

安装过程应按照相关规范进行，确保系统的安全运行。

调试过程需要进行系统的功能测试、故障排除等工作。

7.系统验收和运维进行系统验收工作，并建立健全的运维机制。

验收过程包括对系统的性能、安全性等进行检查。

无管网气体灭火施工方案1. 概述无管网气体灭火是一种基于特定气体的灭火技术，主要应用于需要快速、有效、无残留物清洁的灭火场景，如计算机房、电力设备房、仪器仪表房等。

本文档旨在提供一种无管网气体灭火施工方案，以确保在灭火过程中的安全性和可行性。

2. 基本原理无管网气体灭火主要通过释放特定气体来抑制火源周围的氧气，以达到灭火的目的。

常见的无管网气体灭火剂包括七氟丙烷（HFC-227ea）、二氧化碳（CO2）和惰性气体（如氮气、氩气等）。

这些气体具有以下特点：•高压储存：气体以高压气态储存在气瓶中，便于快速释放。

•高密度：气体释放后，可以迅速充满整个灭火区域，并达到一定浓度。

•无色无味：气体对人体无毒无害，不会对人体健康造成危害。

•无残留物：灭火剂在灭火后会迅速挥发，不会在场内产生残留物。

无管网气体灭火施工一般包括以下几个流程：3.1. 火灾检测与报警在施工现场安装相应的火灾检测设备，如火焰探测器、温度探测器等。

当检测到火灾信号时，自动触发报警系统。

3.2. 人员疏散在火灾报警触发后，立即启动疏散预案，确保现场人员安全撤离。

3.3. 确认火灾范围由专业人员进入现场确认火灾发生的具体位置和范围，以便进行有效的灭火措施。

准备好相应的无管网气体灭火装置和气瓶，并确保其正常工作状态。

检查施工区域内的电力设备和线路，确保按照相关规定进行安全隔离。

3.5. 施工操作根据火灾的具体情况和施工区域的特点，进行相应的施工操作。

操作包括以下几个步骤：1.打开气瓶阀门，释放灭火剂。

2.确保灭火剂迅速充满整个施工区域，并达到一定浓度。

3.确保灭火剂充分压缩火源周围氧气，达到灭火效果。

4.持续监测施工区域的温度和浓度，确保火势被彻底扑灭。

5.控制施工区域的温度和浓度，以避免二次燃烧的发生。

3.6. 完工验收灭火工作完成后，进行现场的完工验收。

包括检查施工区域的温度、浓度和电气设备的工作状态等，确保施工效果符合要求。

4. 安全注意事项在进行无管网气体灭火施工时，需要注意以下安全事项：•严格遵守相关的安全操作规程和标准，确保人员和设备的安全；•在施工前进行充分的风险评估和事故预防措施，以降低施工过程中的安全风险；•确保施工区域内没有人员滞留，以免造成人员伤亡；•选择合适的气体灭火剂和灭火装置，根据施工区域的特点和火灾情况进行合理的选择；•定期检查和维护灭火装置和气瓶，确保其正常工作状态；•在施工现场设置明显的安全警示标志，以提醒人员注意施工区域的危险性。

编制说明SDE是当今开发用以替代哈龙的洁净气体灭火剂，系目前已开发出来的替代物中的较优者，它对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP≤0.35，灭火设计基本浓度C=6%，且具有良好的清洁性--在大气中完全气化不留残渣，良好的气相电绝缘性及系统使用中良好的物理性能。

目前，国内用以替代哈龙系统应用的越来越多，并且从应用实践中表明，开发的SDE灭火系统设计是合理、可靠的，经受起了考验，有效地达到了预期的目的。

本规范规定了根据国家政策进行工程建设应遵守的基本原则。

以安全为本，要求必须达到预期目的："技术先进"则要求火灾报警、灭火控制及灭火系统设计科学，采用设备先进、成熟；"经济合理"则是在保证安全可靠、技术先进的前提下做到节省工程投资费用。

编制组遵照国家工程建设的有关方针、政策和"预防为主、防消结合"的消防工作方针，对SDE灭火系统的研究、设计、生产和使用情况进行了较全面的调查研究，开展了部分试验工作，在总结已有科研成果和工程实践的基础上，参考了相关国家标准和美国、俄罗斯等国外标准，并广泛征求了有关单位的意见，经反复讨论修改，编制出本规范，最后由有关部门会审定稿。

本规范共有六章和十七个附录。

包括总则、定义和符号、分类、系统的设计、系统的施工、系统的验收等内容。

各单位在执行本规范的过程中，注意总结经验、积累资料，发现需要修改和补充之处，请将意见和有关资料寄交江苏省公安厅消防局以便今后修订。

（地址：南京市草场门龙江小区江苏省公安厅消防局）前言本标准的全部技术内容为强制性。

SDE灭火剂及其灭火系统，是以惰性气体灭火的新型灭火系统。

在生产过程中无污染、无公害，实施灭火过程中效率高、压力低、安全性强。

其灭火原理、产品结构、启动方式、器件选用及惰性气体在管网系统中的流动状况，受到管道的摩擦阻力，从喷嘴内向保护区的喷射状态等方面，都有别于现有的其他气体灭火系统，目前，尚无国家标准和行业标准，现有的一些气体灭火技术规范、标准也不完全适用。

浅谈无管网七氟丙烷气体灭火系统摘要：本文全面的介绍了无管网七氟丙烷气体灭火系统特点、结构、原理、灭火程序、气体使用量的计算及钢瓶的选择，为读者提供了全套的气体灭火解决方案。

关键字：无管网、七氟丙烷、灭火装置、气体控制盘1前言随着我国经济的高速发展，建筑规模不断扩大，建筑物内重要场所应加强防火措施，如大楼内的配电室、各种设备机房、博物馆、档案馆、图书馆等具有高价值地方，一旦发生火灾，昂贵的设备或资料将毁于瞬间，同时给大楼的造成毁灭性损害。

为防止灾难得发生，在大楼的重要部位设计单独消防系统，无管网七氟丙烷气体灭火，采用无管网七氟丙烷气体灭火系统在火情发生的瞬间就将其扑灭，减少损失，而且火情消失后可在较短时间使大楼恢复正常使用。

2无管网七氟丙烷气体灭火系统简介无管网七氟丙烷气体灭火系统是没有主管道、没有单独设备间气体灭火系统，系统采用无色、无味、低毒、不导电、不污染被保护对象的七氟丙烷气体为药剂，灾情发生时，在不超过10秒时间内释放完气体，并均匀分布在被保护区内，达到灭火的效果。

和有管网气体灭火系统相比，无管网系统没有主管道和独立的钢瓶间，节约空间，减少了施工周期，且结构简单，工作可靠，操作维修方便。

七氟丙烷（hfc—227ea）是一种环保的气体灭火剂，无色、无味、低毒，且对大气臭氧层无破坏作用（odp值为零），灭火效能高、速度快、无二次污染。

灭火装置作为无管网七氟丙烷气体灭火系统核心设备一般安装在柜内，只将喷头露在外，美观整齐，并均匀分布在被保护区内，采用4芯屏蔽线缆与气体控制盘连接，接受控制信号。

3系统特点及适用场所无管网七氟丙烷气体灭火系统特点：1）系统无专用主管道和钢瓶间，节约了大量空间。

2）施工工作量小，建设周期短，条件具备一周内可完成整个系统安装调试。

3）七氟丙烷是无色、无味、低毒、不导电、不污染被保护对象的气体，其臭氧耗损潜能值（odp）为零，在iso认可的洁净气体灭火剂中，其洁净性最好，具有清洁、低毒，保护环境。
