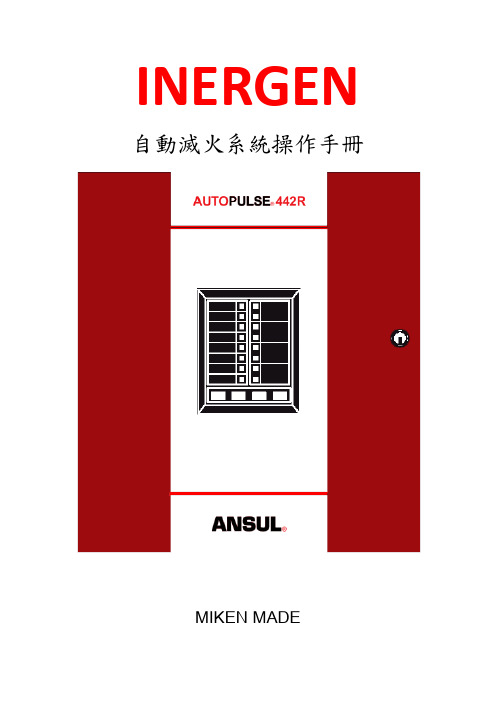

INERGEN 自動滅火系統操作手冊MIKEN MADE1 火災監視：ACPOWER顯示綠燈1.1 本控制盤相關系統設備按裝完成後，加入AC110V/60HZ 或AC220V/60HZ 電源，此時電源燈亮起，此時系統進入警戒中。
2 火災警報：ZONE1或ZONE2顯示紅燈2.6 本機為光電偵煙與離子偵煙雙回路動作確認之設計。
2.7 當某區域探測器任一回路動作時，均視為火災信號。
該ZONE探測器回路動作燈亮起，主音響和地區警鈴鳴響，此時單回路探測器動作中，另一回路探測器照常保持警戒。
2.8 雙回路動作：2.8.1 當某二個探測器回路同時動作時，藥劑自動釋放狀態成立，閃亮及該區回路表示燈（ZONE-1、ZONE-2）同時亮起，主音響、地區警鈴及蜂鳴器鳴響，語音播音系統亦同時播音，此時電磁閥起動開始倒數計時。
2.8.3 電磁閥動作：當雙回路動作成立計時開始，電磁閥於計時終止時，即自動起動。
（氣體放出延遲時間一般設定30秒，最長60 秒）。
2.9 放出表示：RELEASE2.9.1 當控制盤接收到氣體放出信號後，此時區域表示面板上「釋放」指示燈閃亮及防護區域門口「放射表示燈」閃亮。
2.9.2 音響停止：2.9.2.1 欲使控制盤內部主音響停止鳴響，按下箭頭所示「ALARM SILENCE」開關，ALARM SILENCE-LED 指示燈閃亮，音響立刻停止鳴響。
3 復歸：RESET3.1 火災警報後，控制盤上的火警指示燈及區域探測器動作燈均持續亮著，待情況解除後，欲使控制盤恢復原來警戒狀態時，只要按下如箭頭所示「RESET」開關，但如探測器被燒毀或是手動起動裝置未定位時，復歸無效，必須盡速修復後再按「RESET」開關即可，按壓RESET鈕後所有控制盤燈號皆亮起此為系統自我測試狀態。
註：如藥劑釋放後執行系統復歸，外部電磁閥亦須手動恢復未動作之狀態。
4 斷線警報：CRCUIT TROUBLE4.1 本機具有『線路異常自動偵測』功能，若任一回路配線有斷線或終端電阻脫落情形，則該地區探測器橘色LED亮起，故障音響持續鳴響，待線路修復後，上述情況自動解除。
气体灭火系统介绍资料气体灭火系统是一种新型的火灾灭火装置，多用于机房、电力设备、仓储、工业等场所。
它可以灭火、清除火源，并在一定时限内无害化地替代传统方法使用水消防，使火灾得到更好的控制和灭除。
这篇文章将介绍气体灭火系统的组成、工作原理、优缺点以及应用范围等方面。
一、组成和原理1. 组成气体灭火系统由以下组成部分组成：1.1 气瓶组：存储灭火气体的容器，通常由钢制或复合材料制成，经过特殊设计和处理，能承受高压和热量。
1.2 灭火装置：通常为自动喷头，根据场所的大小和危险程度设置数量和喷射位置。
1.3 管道系统：连接气瓶组和灭火装置的管路，采用高压软管或金属管道。
1.4 控制系统：控制气瓶组开启、气体灭火装置喷射、火灾检测、人员警报等功能。
2. 工作原理当发生火灾时，气体灭火系统的控制系统将启动灭火程序。
气瓶组内的灭火气体经过释放装置进入管道系统，经过喷头喷射到火源区域，使氧气浓度下降，切断火灾的供氧源，从而达到灭火的目的。
在喷射气体过程中，一般会有自动或手动的喷雾降温装置，确保火灾被完全控制和消灭。
二、优缺点1. 优点2.1 不留残留物：使用气体灭火系统不需要使用水或其他介质，对设备和现场不会留下任何残留物质，因而很适用于有各种敏感设备的场所。
2.2 灵活性好：气体灭火系统可以根据需要灵活地控制灭火量和引起的影响，而其他灭火方法则可能根本不适用。
2.3 速度快：气体灭火系统能够迅速响应，迅速启动，从而快速灭火，以减少火灾损失。
2.4 安全性高：气体灭火系统灭火过程中不会产生二次次爆炸和火灾扩散，是一种比较安全可靠的消防方法。
2. 缺点2.1 高价格：相对于其他常规的灭火设备，气体灭火系统的价格较高，对一些小型的场所来说，其成本可能会很高。
2.2 对环境有影响：虽然气体灭火系统不会留下任何残留物，但其喷射的气体会对环境产生一定的影响。
三、应用范围气体灭火系统广泛应用于以下场所：3.1 电力设施：替代传统的水防火系统，在不停电的情况下，控制电器、开关等设备的火灾。
烟烙尽气体灭火系统操作规程（一）美国安素烟烙尽气体灭火系统的系统性能：1．主要成分：烟烙尽(INERGEN)是一种由52%的氮气、40%的氩气和8%的CO2三种自然存在于大气中的纯天然的惰性气体组成的灭火剂。
2．保护生命：烟烙尽释放后，保护区空气中的氧气含量由支持燃烧的21%降为不支持燃烧的12.5%，此时火灾被完全扑灭了，而CO2含量由不到1%变为2 - 4%，此CO2浓度能自动刺激人在低氧环境下正常地呼吸，并可提高人呼吸时吸收空气中氧气的能力。
因此，烟烙尽气体可用于需要气体灭火保护且又经常有人停留的工作场所。
其次，烟烙尽在喷放时不产生烟雾，人们可以看清逃生路线。
此外，烟烙尽气体完全无毒，不会引起心脏过敏反应或被窒息，作为隋性气体也不会在与火焰接触时产生有毒或有腐蚀性的分解物。
3．保护环境：烟烙尽释放时，其气体成份还原为它在大气中自然存在的状态，对环境不会造成任何影响。
它既没有臭氧耗损，也不会对地球的温室效应产生影响，更不会产生具有长久大气寿命的化学物质。
因为烟烙尽药剂由大气中的气体所组成，所以它不会造成诸如卤代烃替代药剂伴生的毒性问题。
4．保护财产：由于烟烙尽气体对人是安全的，可立刻扑灭火灾，使火灾损失最小，烟烙尽以气态储存，喷放时不会产生对精密设备有害的冷凝作用，同时也不会导致腐蚀或静电积累。
5．以气态储存的烟烙尽气体灭火系统送气管长度可达150m，较其他气体灭火系统能输送更长的距离。
6．烟烙尽气体灭火系统设计浓度允许的范围：37.5%～42.8%。
灭火时通常要求系统在一分钟内达到90%的喷发量。
7．气体钢瓶贮存压力为15Mpa。
8．所用药剂是来自于空气中的惰性气体，为系统提供了永久的气源。
其指定的国内充气地点在上海BOC化工厂。
9．烟烙尽气体灭火系统是美国安素公司经过几十年的医学研究后证明对人体无任何伤害的绿色产品，是在世界上已安装了几万套系统的成熟产品。
(二)、基本要求由美国安素(ANSUL)公司生产的烟烙尽(INERGEN)灭火系统是一个利用固定喷嘴、分配管网的全淹没式自动气体灭火系统。
气体灭火系统详细讲解气体灭火系统是一种常用的消防灭火设备，它可以用于各种场所的火灾，如办公室、商店、厂房等。
下面我们来详细了解一下气体灭火系统的构成、原理及应用。
一、气体灭火系统的构成气体灭火系统由以下几部分组成：1. 气瓶：气瓶是气体灭火系统的核心组成部分，是储存灭火剂的容器，通常采用高压钢瓶或复合材料瓶。
2. 管路系统：管路系统是将气瓶与灭火区域连接的管道系统。
管路系统一般包括灭火剂输送管道、压力缓冲管道、过滤器、即开式喷头等。
3. 控制系统：控制系统是对气体灭火系统进行操作和控制的电气装置。
它包括控制面板、电磁阀、蓄能器等。
4. 排气系统：排气系统是将灭火后产生的气体排出的装置。
一般采用排风机或自然排气。
二、气体灭火系统的工作原理气体灭火系统的工作原理是利用灭火剂中的化学物质，与火灾中的化学物质相互作用，抑制火灾的燃烧过程，达到灭火的目的。
当气体灭火系统探测到火灾时，控制系统发出灭火信号，开启电磁阀，使灭火剂从储存罐中喷出，经由管道系统输送至灭火区域，并通过仅次于火源高度的喷头以极短的时间将灭火剂以喷雾的形式释放到火源上，将火源及其周围的氧气混合物稀释到低于能使燃烧继续的浓度范围内，从而达到灭火的效果。
气体灭火剂通常可以分为两类：一类是惰性气体，如二氧化碳、氮气等；另一类是化学灭火剂，如卤代烷、FK-5-1-12、IG100等。
惰性气体通过降低氧气浓度来达到灭火的效果；化学灭火剂则能够对着火物品的化学反应进行干扰、反应或阻止，从而达到灭火的效果。
三、气体灭火系统的应用气体灭火系统的广泛应用使得各种类型的建筑物和火灾场所都可以安装气体灭火系统进行火灾控制和灭火。
气体灭火系统的应用领域主要包括以下几个方面：1. 电力系统：电子设备、大型电力变压器、变电所等。
2. 通讯系统：基站、通讯机房等。
3. 汽车、铁路条件环境：高速公路电子、铁路信号设备等。
4. 工业厂房：生产过程中的各种火灾危险区域，如油库、油罐、油轮、化工厂等。
气体灭火系统介绍气体灭火系统是一种利用惰性气体或化学反应气体进行灭火的系统。
它通常用于保护关键的设备和环境的灭火需求，如计算机化设备、重要的文物、厂房、图书馆和博物馆等。
气体灭火系统的工作原理是在发生火灾时，系统会在短时间内释放一定量的灭火气体，将灭火气体排入火灾场所，达到灭火和保护目的。
与传统的水灭火相比，气体灭火系统更安全、更环保、更节能，并不会对设备和环境造成损害，同时也没有电气性能问题。
因此，气体灭火系统广泛应用于各种高等级灭火需求的场所，如数据中心、机房、博物馆、图书馆、油气工业、电力工业、化工工业、制药工业等。
根据灭火气体的不同，气体灭火系统主要分为三种类型：惰性气体灭火系统、化学反应气体灭火系统和混合型气体灭火系统。
惰性气体灭火系统惰性气体灭火系统利用惰性气体（如二氧化碳、氩气、氮气等）进行灭火。
惰性气体灭火系统的工作原理是将惰性气体释放至目标区域，将氧气浓度降至在人员和设备安全范围内，达到抑制火焰燃烧的目的。
由于惰性气体的导电性差，因此释放惰性气体不会对设备造成损伤，并且由于惰性气体没有电气性能问题，所以非常适合用于电气设备的灭火场合。
化学反应气体灭火系统化学反应气体灭火系统利用化学反应气体（如七氟丙烷、六氟丙烷、三氯氧烷等）进行灭火。
化学反应气体灭火系统的工作原理是将化学反应气体释放至目标区域，随着气体与空气中的火焰相互作用，快速产生充满整个火灾区域的高压蒸汽和高温气体，灭火效果非常好。
同样，由于化学反应气体的导电性差，因此也适用于电气设备的灭火场合。
混合型气体灭火系统混合型气体灭火系统是将多种气体混合产生的灭火气体用于灭火。
混合型气体灭火系统一般选择两种（或多种）气体混合，以达到更好的灭火效果。
灭火效果可根据需要进行调整。
如果需要灭火的场所变化较大，比较适合使用混合型气体灭火系统。
总结来说，气体灭火系统的优点包括：安全可靠、灭火速度快、灭火效果好、对设备和环境无害、环保节能等。
一.引用标准1. 美国防火学会NFPA2001标准（即洁净类药剂灭火系统标准）（2004年版）；2. 《气体灭火系统设计规范》GB50370-2005；3. 《气体灭火系统施工及验收规范》GB50263-2007；4. 《火灾自动报警系统设计规范》GB50116-1998；5. 《火灾自动报警系统施工及验收规范》GB50166-1992；6. 《工业金属管道工程施工及验收规范》GB50235-97；7. 《惰性气体灭火系统技术规程》（DG/TJ108-306-2001）二.安装手册1. 总则1) 为了确保气体灭火系统的施工质量，保护设置场所内人身和财产的安全，特制定本手册。
2) 本手册适用于烟烙尽气体灭火系统的安装及调试。
3) 烟烙尽气体灭火系统的安装和调试，参照美国国家防火协会标准NFPA2001《洁净类药剂灭火系统标准》，同时必须符合中国国家有关规范，做到安全实用，技术先进，经济合理。
4) 所有施工人员应经过高压管道施工知识培训，具有高压管道施工经验。
2. 施工前准备1) 灭火系统施工前应具备下列技术资料：设计施工图、设计说明书、系统及其主要组件的使用说明书。
2) 灭火系统的施工应具备下列条件：A. 防护区和钢瓶间设置条件与设计相符。
B. 系统钢瓶组、控制盘、电磁选择阀、单向阀、减压装置、喷嘴等组件及主要材料齐全，其品种、规格、型号符合设计要求。
C. 灭火系统所需的预埋件和孔洞符合设计要求。
3. 系统安装注意事项1) 为了保证每个喷嘴喷出的药剂符合设计的流量、压力及喷射时间,烟烙尽气体灭火系统的施工应严格按设计图纸和相应的技术文件进行，不得随意更改。
2) 灭火系统的施工应按国家规范要求做好施工记录。
防护区地板下、吊顶上或其它隐蔽区域内的管道应做好隐蔽工程中间验收记录。
3) 集流管的制作、阀门、高压软管的安装、管道及支架的制作、安装以及管道的吹扫、试验、涂漆应符合本大纲的规定。
4. 系统安装1） 设备安装：A. 烟烙尽气体钢瓶烟烙尽气体钢瓶是用高强度的合金钢制成，以满足15Mpa 的储存压力和22.5 MPa的水压强度试验压力。
烟烙尽气体灭火系统操作规程烟烙尽气体灭火系统操作规程（一）美国安素烟烙尽气体灭火系统的系统性能：1．主要成分：烟烙尽(INERGEN)是一种由52%的氮气、40%的氩气和8%的CO2三种自然存在于大气中的纯天然的惰性气体组成的灭火剂。
2．保护生命：烟烙尽释放后，保护区空气中的氧气含量由支持燃烧的21%降为不支持燃烧的12.5%，此时火灾被完全扑灭了，而CO2含量由不到1%变为2 - 4%，此CO2浓度能自动刺激人在低氧环境下正常地呼吸，并可提高人呼吸时吸收空气中氧气的能力。
因此，烟烙尽气体可用于需要气体灭火保护且又经常有人停留的工作场所。
其次，烟烙尽在喷放时不产生烟雾，人们可以看清逃生路线。
此外，烟烙尽气体完全无毒，不会引起心脏过敏反应或被窒息，作为隋性气体也不会在与火焰接触时产生有毒或有腐蚀性的分解物。
3．保护环境：烟烙尽释放时，其气体成份还原为它在大气中自然存在的状态，对环境不会造成任何影响。
它既没有臭氧耗损，也不会对地球的温室效应产生影响，更不会产生具有长久大气寿命的化学物质。
因为烟烙尽药剂由大气中的气体所组成，所以它不会造成诸如卤代烃替代药剂伴生的毒性问题。
4．保护财产：由于烟烙尽气体对人是安全的，可立刻扑灭火灾，使火灾损失最小，烟烙尽以气态储存，喷放时不会产生对精密设备有害的冷凝作用，同时也不会导致腐蚀或静电积累。
5．以气态储存的烟烙尽气体灭火系统送气管长度可达150m，较其他气体灭火系统能输送更长的距离。
6．烟烙尽气体灭火系统设计浓度允许的范围：37.5%～42.8%。
灭火时通常要求系统在一分钟内达到90%的喷发量。
7．气体钢瓶贮存压力为15Mpa。
8．所用药剂是来自于空气中的惰性气体，为系统提供了永久的气源。
其指定的国内充气地点在上海BOC化工厂。
9．烟烙尽气体灭火系统是美国安素公司经过几十年的医学研究后证明对人体无任何伤害的绿色产品，是在世界上已安装了几万套系统的成熟产品。
(二)、基本要求由美国安素(ANSUL)公司生产的烟烙尽(INERGEN)灭火系统是一个利用固定喷嘴、分配管网的全淹没式自动气体灭火系统。
气体灭火系统详细讲解气体灭火系统常被用于防止火灾的爆发和减少火灾的损失。
在现代化的建筑设备中，气体灭火系统已经成为必不可少的措施。
本文将详细介绍气体灭火系统的原理、种类、组成和应用。
气体灭火系统的原理气体灭火系统的原理主要是通过将气体排放到火灾现场，使氧气含量降低而达到灭火的目的。
氧气是支持燃烧的必要条件之一，当氧气含量低于一定比例时，火灾就会熄灭。
气体灭火系统可以使用不同类型的气体来实现灭火。
例如，采用惰性气体如惰性气体灭火系统和压缩空气泡沫灭火系统，会降低氧气含量、稀释可燃物质的浓度以减慢或停止燃烧过程，从而达到灭火的目的。
气体灭火系统的种类气体灭火系统可以根据其灭火气体的类型进行分类。
下面介绍几种常用的气体灭火系统：1. 惰性气体灭火系统惰性气体灭火系统使用一种或多种惰性气体进行灭火，如烷基化合物和氮气。
该系统不会破坏物资和电气设备，而且对人体没有危害，符合环保要求。
它适用于大型房间和要求高效灭火的区域。
2. CO2灭火系统CO2灭火系统使用二氧化碳作为灭火介质，适用于电子设备、天然气、液化气等场合。
CO2具有良好的灭火效果和持久稳定的浓度分布。
但是，CO2不适用于人员密度高的空间，如会议室和办公室。
3. 泡沫灭火系统泡沫灭火系统将泡沫喷射到灭火场所，阻止燃烧过程。
它适用于液体火灾，如油类火灾和有机溶剂火灾。
泡沫灭火系统不适用于电子设备和控制室等设备房间，因为泡沫可能破坏设备和电线。
4. 气体/水混合灭火系统气体/水混合灭火系统使用气体和水混合到一起喷射进行灭火。
它可以应对不同类型的火灾，如办公室、数据中心和博物馆等。
运行时，气体将地面上的水洒到空气中，在随后的墨西哥波中，气体/水混合物形成了烟雾，大大阻止了燃烧过程。
气体灭火系统的组成气体灭火系统由以下主要组成部分构成：1. 气体灭火剂气体灭火剂是灭火系统最关键的部分，通常是惰性气体或FOG（Fine Water Mist）。
它们可以通过压缩或地下管道供应。
美国安素烟烙尽气体灭火系统简介烟烙尽的灭火原理将防护区空气中的氧气量降低至不支持燃烧的浓度( 15%)二氧化碳刺激肺部呼吸，以加快呼吸频率来保证人体正常所需的氧气量在灭火的同时，人体能够低氧状态下生存烟烙尽是什么？组成氮气 .....................52%氩气 .....................40%二氧化碳 .....................8%自然环境中的空气组成氮气 ......................78.0%氧气 ......................21.0%氩气 ......................1.0%二氧化碳.......................0.03%烟烙尽气体来自空气∙惰性气体, 混合而成；∙52% 氮气；∙40% 氩气；∙8% CO2；∙熟悉吗都是纯自然气体；∙释放后又回归自然；∙1992 年开始投入商业使用。
烟烙尽药剂的灭火原理图烟烙尽的灭火运用烟烙尽作为灭火药剂的优越性1）: 一种有效的灭火药剂∙烟烙尽无色无味；干净清洁；无导电性；适宜扑灭 A, B & C类火灾。
∙美国安素公司烟烙尽最小的设计灭火浓度为34.2%，在中国最小设计浓度是37.5%。
烟烙尽喷放至气体保护区后，当氧气浓度低于15%时，火灾即被扑灭。
药剂成分中的氩气能促进烟烙尽气体防护区内的流动，由于烟烙尽气体与空气的比重为 1.06:1.00 ，可保证烟烙尽气体在防护区中的浸渍时间 20 - 30 分钟。
2）: 保护财产和生命安全A 烟烙尽喷放后使防护区中 CO2的浓度增加至 3-4%，刺激人体呼吸使人体的呼吸频率加快，从而保证吸入的氧量满足人体要求；安素曾多次做过这样的真人试验：∙人在CO2 浓度3% - 3.5% 环境里生活时间超过一个月；∙人在CO2 浓度4% 环境里生活时间超过一个星期；∙人在CO2 浓度4.5%环境里生活时间超过8小时；实验表明：CO2的浓度稳定增加的条件下，在一定的浓度范围内, 人是能进行呼吸的。
ＩＮＥＲＧＥＮ 技术文件 Ｔｈｏｒｎ １５０ ｂａｒ ＩＮＥＲＧＥＮ气体灭火系 设计、安装、测试、维护手册 泰科消防保安——中国 ２００６年０３月 张 贲 目 录 1 引言 (5)1.1 认证 (5)1.2 概况 (5)1.3 INERGEN系统说明 (5)1.4 INERGEN的特点 (6)1.5 INERGEN的安全性 (6)1.5.1 概况 (6)1.5.2 生理效应 (7)1.5.3 噪音 (7)1.5.4 扰动 (7)1.5.5 可视性 (7)1.5.6 出口 (7)1.5.7 二次排放通风 (7)1.6 物理和化学特性 (8)1.6.1 化学特性 (8)1.6.2 物理特性 (8)1.6.3 提示信息： (8)2 系统设计 (8)2.1 设计标准 (8)2.2 决定INERGEN的数量 (8)2.2.1 获得的INERGEN浓度 (12)2.2.2 获得最小设计浓度的排放时间 (12)2.2.3 泄漏补偿 (12)2.2.4 连接储备 (12)2.2.5 止回阀和分配阀系统 (13)2.3 管道大小的估计 (14)2.4 设计图 (14)2.5 房间的完整性和增压 (14)2.6 探测和控制系统 (15)2.7 电接地和安全距离 (15)2.8 流量计算 (15)2.9 完成系统设计 (15)2.10 喷嘴孔口尺寸 (16)2.11 减压装置——孔口尺寸 (17)2.12 管道和配件 (18)2.13 喷嘴 (18)3 系统的组成 (19)3.1 INERGEN储存瓶及阀门组件 (22)3.2 INERGEN瓶头阀CI 12-6 (23)3.3 启动器接头III (24)3.4 气动启动器 (25)3.5 双排启动器III组件 (26)3.6 电磁启动器—标准 (27)3.7 电磁启动器—防爆 (28)3.8 电磁启动器复位装置 (29)3.9 现场手动启动器 (30)3.10 压力开关—标准 (31)3.11 储存瓶压力指示仪—标准（DKE-5） (32)3.12 储存瓶压力指示仪—监控（KM-3） (33)3.13 集流管 (34)3.14 高压接头 (35)3.15 排放软管 (37)3.16 气动管附件 (37)3.17 全淹没喷嘴 (41)3.18 INERGEN碗型喷嘴 (42)3.19 减压装置—多个储存瓶系统 (43)3.20 固定元件 (44)3.21 分配阀 (46)3.22 手动释放牌(铝制) (48)3.23 储存牌(铝制) (49)3.24 门警告牌(铝制) (50)4 安装 (51)4.1 概述 (51)4.2 设备的交付、储存和搬运 (52)4.3 钢瓶组架安装 (54)4.4 集流管安装 (55)4.5 减压装置安装 (56)4.6 储存瓶安装 (57)4.7 管路安装 (57)4.8 安装完工 (58)4.9 交工试运行 (58)4.10 钢瓶组及集流管安装示意图 (61)4.11 附表 (67)5 检测维护 (68)5.1 概况 (68)5.2 电气检查表 (68)5.2.1 有主用及备用储存瓶的系统 (68)5.2.2 自动电探测的系统（双回路报警） (69)5.2.3 自动电探测的系统（单回路报警） (70)5.2.4 仅有手动电释放装置的系统 (71)5.2.5 带保持开关的系统 (71)5.2.6 带紧急停止开关的系统 (72)5.2.7 其它项目 (72)5.3 管道、钢瓶检查表 (73)5.3.1 管道布置/喷嘴 (73)5.3.2 储存瓶 (73)5.3.3 附属设备 (75)5.3.4 围墙的完整性和过压排气 (76)5.3.5 完成检查 (76)１ 引言 本手册供ＩＮＥＲＧＥＮ（Ｔｈｏｒｎ １５０ｂａｒ）消防设备的设计者／安装者使用。
