液晶拼接屏基础的画面调试教程

液晶拼接屏说明书
液晶拼接屏产品说明书
大屏接口介绍
系统参数设置
电视墙序号（ID）设置方法一: 步骤1、使用拼接单元选配的遥控器进入“用户菜单”；（遥控接收头接在第1个拼接单元的RS232OutA或OutB接口，非RS232In接口）步骤2、进入“高级设置”—》拼接设置，根据拼接单元安装的位置，设置相应的电视墙序号。

方法二：使用LCDWall控制软件，进入系统设置—》系统调整，设置对应的电视墙序号，步骤见下图。

注：拼接单元安装位置和电视墙序号对应规则如下（图例4行4
列拼接）：
2、串口设置：
1、程序初次启动时，控制软件LCDWall有串口的操作界面。

2、选择电脑（控制端）相应的串口号，点击打开，确保设备
通讯正常。

步骤见
下图。

系统界面说明
软件菜单栏目：可进行软件功能的参数设置。

液晶拼接屏安装及调试方案安装拼接大屏需要确认现场环境，包括拼接大屏的摆放位置和查看环境尺寸等是否符合安装要求。

要确认安装位置、长度、高度、供电状况和信号源输入是否到位。

同时，还需考虑光照、散热、稳固性、电磁干扰、磕碰、震动、儿童触及、烟雾、沙尘、潮湿、气体、油污、上方悬挂物或装饰物等环境条件。

对于非公司生产、监制的机柜、底座，不提供安装服务。

如果用户坚持要求安装，安装工程师及公司不承担任何责任。

安装时，可以选择机架安装或挂壁结构安装。

机架安装需要先组装好机柜各部件，并确认牢固、稳定。

挂壁结构安装需要移开安装位置有关物品，确定安装固定孔位置，尽量实施无尘打孔，固定安装架并调试方向和水平，进行现场清理和整洁。

特殊安装面不适合直接安装拼接大屏。

组装拼接屏单元时，先组装好拼接屏单元到满意的状态，也可恢复到出厂设置状态。

要在大画面下操作，才能实现画面的一致性。

调试拼接大屏时，可以选择不同的图像模式，包括“标准”、“鲜艳”、“用户”等模式。

点击“静像”按钮，可以对拼接墙的各个单元以及大画面模式下的图像进行设置，方便观察画面的细节。

点击“高级设置”按钮，输入密码“ABC.123”（出厂默认密码），即可进入以下调节界面：注意：1.1“启动时密码检查”可以设置控制软件的启动密码，即在点击“启动系统”按钮后，需要输入密码才能使用控制软件的界面。

默认密码为“”；1.2“智能扩屏”和“VGA调整”项只在画面拼接的各个模式下有效，在“视频自动分配状态”模式下无效。

该按钮可设置“启动系统”的密码打开或关闭。

1.3．“记忆启动模式”在选择记忆启动模式后，在启动软件系统时，会自动切换到控制软件关闭时所选择的信号输入或模式选择的状态。

1.4．”启动切换到AV、VGA或HDMI”选择所选的信号输入，在启动软件时，屏幕上会切换到所选择的信号画面。

打开“VGA拼接画面调整”按钮，选中一个或多个单元，在输入通道框内选择VGA通道“1”，再点击“调整”按钮，开始对选中的单元进行自动调整，需要等待约10秒钟才能完成。

家用电液晶显示屏的正确使用方法和画面设置步骤在现代家庭中，电液晶显示屏已经成为了家庭娱乐和工作的重要设备。

正确使用和设置电液晶显示屏不仅可以提升观看体验，还能延长其使用寿命。

本文将介绍家用电液晶显示屏的正确使用方法和画面设置步骤，帮助读者更好地享受其带来的便利。

一、正确使用方法1. 保持适当的观看距离：电液晶显示屏的观看距离应该与屏幕尺寸成比例。

一般来说，观看距离应该是屏幕对角线长度的2-3倍。

如果离屏幕太近，会导致眼部疲劳和不适感；如果离屏幕太远，会影响观看效果。

2. 控制亮度和对比度：适当调整电液晶显示屏的亮度和对比度可以提升图像质量，并减轻对眼睛的伤害。

一般来说，亮度应该调整到舒适的水平，不要过亮或过暗；对比度也应该适中，不要过高或过低。

3. 定期清洁屏幕：电液晶显示屏容易吸附灰尘和污渍，影响观看效果。

定期使用柔软的干净布或专用的屏幕清洁剂轻轻擦拭屏幕表面，可以保持屏幕清洁和亮度。

4. 避免长时间静止图像：长时间显示静止图像（如桌面壁纸或电视节目标志）会导致“图像保留”现象，即在屏幕上留下轮廓模糊的图像。

为了避免这种情况，可以定期更换桌面壁纸或使用屏幕保护程序。

二、画面设置步骤1. 分辨率设置：电液晶显示屏有一个最佳分辨率，可以在显示设置中进行调整。

一般来说，选择与显示屏原生分辨率相匹配的分辨率可以获得最佳图像效果。

如果分辨率设置不正确，图像可能会模糊或变形。

2. 色彩设置：电液晶显示屏通常提供多种色彩模式，如标准模式、影院模式、游戏模式等。

可以根据实际需求选择合适的色彩模式。

此外，还可以调整色彩饱和度、色温等参数，以获得更逼真的图像效果。

3. 对比度和亮度调整：根据个人喜好和环境光照条件，适当调整电液晶显示屏的对比度和亮度。

一般来说，对比度设置较高可以增加图像的层次感，亮度设置较低可以减轻对眼睛的刺激。

4. 视角调整：电液晶显示屏的视角决定了不同角度观看时的图像质量。

为了获得最佳观看效果，应该调整显示屏的倾斜角度和高度，使得正对屏幕时图像最清晰，而且在不同角度观看时也能保持较好的图像质量。

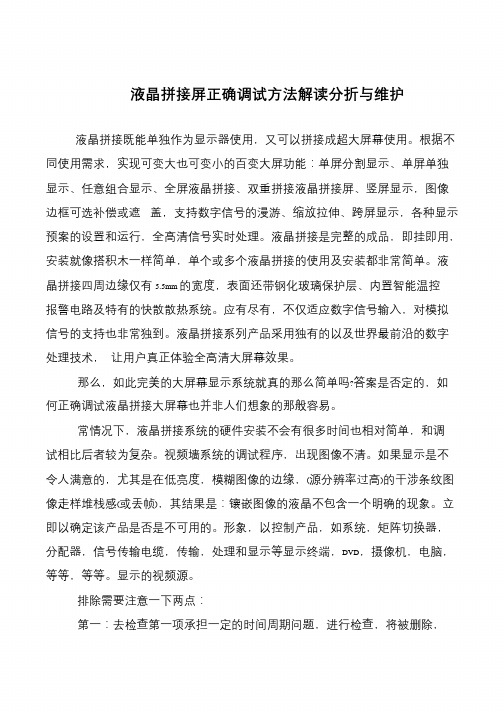

液晶拼接屏正确调试方法解读分折与维护
液晶拼接既能单独作为显示器使用，又可以拼接成超大屏幕使用。

根据不同使用需求，实现可变大也可变小的百变大屏功能：单屏分割显示、单屏单独显示、任意组合显示、全屏液晶拼接、双重拼接液晶拼接屏、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。

液晶拼接是完整的成品，即挂即用，安装就像搭积木一样简单，单个或多个液晶拼接的使用及安装都非常简单。

液晶拼接四周边缘仅有5.5mm 的宽度，表面还带钢化玻璃保护层、内置智能温控报警电路及特有的快散散热系统。

应有尽有，不仅适应数字信号输入，对模拟信号的支持也非常独到。

液晶拼接系列产品采用独有的以及世界最前沿的数字处理技术，让用户真正体验全高清大屏幕效果。

那么，如此完美的大屏幕显示系统就真的那么简单吗?答案是否定的，如何正确调试液晶拼接大屏幕也并非人们想象的那般容易。

常情况下，液晶拼接系统的硬件安装不会有很多时间也相对简单，和调试相比后者较为复杂。

视频墙系统的调试程序，出现图像不清。

如果显示是不令人满意的，尤其是在低亮度，模糊图像的边缘，(源分辨率过高)的干涉条纹图像走样堆栈感(或丢帧)，其结果是：镶嵌图像的液晶不包含一个明确的现象。

立即以确定该产品是否是不可用的。

形象，以控制产品，如系统，矩阵切换器，分配器，信号传输电缆，传输，处理和显示等显示终端，DVD，摄像机，电脑，等等，等等。

显示的视频源。

排除需要注意一下两点：
第一：去检查第一项承担一定的时间周期问题，进行检查，将被删除，。

拼接屏系统调试方案
1. 背景介绍
拼接屏系统是一种用于显示大幅影像或信息的解决方案。

通过组合多个显示屏，可以实现更大尺寸、更高分辨率的显示效果。

为了确保拼接屏系统的正常运行，需要进行系统调试。

2. 调试目标
拼接屏系统的调试目标是确保显示屏之间的无缝拼接，显示图像的连续性和一致性。

3. 调试步骤
3.1 安装和连接
- 确保所有显示屏的安装位置、方向和高度符合要求。

- 确保显示屏和信号源的连接可靠。

3.2 校准和映射
- 使用专业的校准设备，调整每个显示屏的亮度、色彩和对比度，以保持一致的显示效果。

- 对每个显示屏进行映射，确保图像在各个显示屏之间的过渡自然。

3.3 系统设置
- 配置拼接屏系统的分辨率、刷新率和显示模式。

- 确保每个显示屏的显示设置相同，以避免图像不协调问题。

3.4 测试和调整
- 播放不同类型的图像和视频，在不同场景下观察显示效果。

- 如有需要，进行微调和优化，以达到最佳的显示效果。

3.5 环境优化
- 对拼接屏系统周围的环境进行优化，避免光线干扰、噪音干扰等问题。

4. 注意事项
- 在调试过程中，确保所有设备和连接线的稳定性和可靠性。

- 注意防止静电和电源问题，避免损坏显示屏和其他设备。

- 如遇到困难或问题，及时寻求技术支持。

以上为拼接屏系统调试方案的基本步骤和注意事项，希望对您的工作有所帮助。

液晶拼接显示系统安装调试施工方案一、项目背景液晶拼接显示系统被广泛应用于商业展示、监控指挥中心等场合，为了确保系统的正常运行，安装调试过程至关重要。

本文将介绍液晶拼接显示系统的安装调试施工方案，包括前期准备、安装流程和调试步骤等内容。

二、前期准备1.确认安装位置：根据实际需求确定液晶拼接显示系统的安装位置，并保证安装区域的稳定性和通风良好。

2.准备设备和材料：准备好所需的液晶拼接屏幕、支架、接线盒、信号线等设备和材料，确保其完整性和性能良好。

3.安全措施：在安装调试过程中，严格遵守相关安全规定，佩戴好安全装备，确保施工人员的人身安全。

三、安装流程1.安装支架：根据液晶拼接屏幕的尺寸和重量，选择合适的支架进行安装，确保支架稳固可靠。

2.安装液晶拼接屏幕：将液晶拼接屏幕依次安装在支架上，注意保持屏幕之间的间距均匀，防止出现拼接间隙。

3.连接电源和信号线：将液晶拼接屏幕的电源线和信号线依次连接到接线盒中，确保连接正确无误。

4.调试显示效果：打开电源，进行显示效果的调试，检查各个屏幕是否正常显示，调整亮度、色彩等参数使显示效果达到最佳状态。

四、调试步骤1.调整亮度和对比度：通过屏幕菜单调节功能，逐步调整各个屏幕的亮度和对比度，保证显示效果清晰明亮。

2.校准屏幕位置：利用屏幕菜单中的调节功能，对各个屏幕的位置进行校准，确保它们在同一平面上并无缝拼接。

3.调整色彩均衡：根据需要调整屏幕的色彩均衡，让显示效果更加逼真。

4.检查拼接效果：观察整个显示屏幕的拼接效果，检查是否有拼接缝隙或者画面重叠现象，如有问题及时调整。

5.测试运行：进行长时间运行测试，检查各屏幕是否稳定运行，无异常情况。

五、项目总结液晶拼接显示系统的安装调试施工是一个复杂的过程，需要施工人员具有扎实的技术和丰富的经验。

通过本文介绍的安装调试方案，可以帮助施工人员规范操作流程，确保液晶拼接显示系统顺利安装并达到预期效果。

以上是液晶拼接显示系统安装调试施工方案的基本内容，希望能够对相关施工人员提供参考和帮助。

拼接屏安装调试方案1. 简介拼接屏是一种由多个屏幕拼接而成的显示设备，广泛应用于会议室、监控中心、展览馆等场所。

为了确保拼接屏能正常工作，安装和调试是至关重要的环节。

本文档将介绍拼接屏的安装调试方案，包括前期准备、物料清单、安装步骤以及调试方法等内容。

2. 前期准备在开始安装和调试之前，需要做一些前期准备工作：•确定安装位置：根据实际需求确定拼接屏的安装位置，考虑到视觉效果、环境条件等因素。

•测量安装空间：使用测量工具准确测量安装空间的尺寸，包括高度、宽度和深度，以确保拼接屏和支架能够合理安装。

•确定信号源和信号线路：确定拼接屏的信号源和信号线路，包括视频输入端口和数据传输线路，确保信号源和拼接屏的兼容性。

•安装支架：根据测量结果选择合适的支架类型，并进行支架的安装。

3. 物料清单在进行拼接屏安装和调试时，需要准备以下物料：•拼接屏：根据实际需求选择合适尺寸和规格的拼接屏。

•支架：根据拼接屏的大小和安装位置选择合适的支架，包括壁挂支架、地面支架等。

•信号线：根据拼接屏的信号源和信号线路选择合适的信号线，包括HDMI线、VGA线等。

•工具：安装和调试过程中需要使用的工具，包括螺丝刀、扳手、钳子等。

4. 安装步骤基本的拼接屏安装步骤如下：步骤1：安装支架根据支架的安装说明和测量结果，安装支架并固定好。

步骤2：拼接屏安装将拼接屏放置在支架上，确保拼接屏与支架完全对齐，并按照拼接屏的安装说明进行固定。

步骤3：连接信号线根据信号源和信号线路连接拼接屏的输入端口，确保信号源和拼接屏正常连接。

步骤4：固定拼接屏通过拧紧螺丝或其他方式，固定拼接屏，确保其稳定且不会晃动。

步骤5：接通电源将拼接屏的电源线连接到电源插座，确认拼接屏是否亮起。

5. 调试方法拼接屏的调试主要包括图像调整、色彩校准和分辨率调整等环节，以下是常用的调试方法：图像调整通过拼接屏的设置菜单或遥控器调整图像的亮度、对比度、锐度等参数，使图像达到最佳显示效果。

作为专用的大屏显示设备，液晶拼接屏的安装和调试往往是个相对繁琐的过程和重要的环节，相对于DLP等其它笨重的显示设备而言，轻薄是液晶显示设备的一个重要的优势。

但是在日常应用中为了实现系统的功能，往往还需要配备其它的设备，例如矩阵、分配器、连接线等等。

因此，模块化是拼接单元在未来一段时间的发展趋势，拼接单元的模块化结构，将使得安装调试将越来越简单。

液晶拼接系统的整体发展趋势将向大屏幕、高分辨率、高亮度、高对比度以及模块化的结构设计和易于安装、管理和控制的方向发展。

可以预见的是单屏的尺寸将会越来越大，显示屏的分辨率也会越来越高，显示屏的亮度也会逐渐提高。

这种大屏幕拼接显示单元既可以单独作为一个显示屏使用，又可以拼接应用。

互联网技术和显示技术的发展，使得网络化的视频监控将成为许多公司或单位不得不面临的问题。

网络化产品具有很多优势，例如远程传输，即便是传输距离较远时也能保证画面的高质量；清晰度比较高，可以做到百万像素等等。

但同时也存在着技术的缺陷，包括打包遗失和压缩延迟。

事实上，目前的安防监控系统，大多都采用网络传输，只是在后端液晶拼接墙前，采用了数字矩阵一类的设备，将这些网络传输过来的视频，再一次还原为视频信号，然后在液晶拼接墙上显示。

液晶拼接屏怎么调试？有关这个问题的详情具体步骤请联系咨询南京酷彩数码科技。
