液晶首检培训教材

  • 格式：ppt
  • 大小：552.00 KB
  • 文档页数：83

下载文档原格式

  / 83

合集下载

《LCD屏检验培训》课件

《LCD屏检验培训》课件

LCD屏基础知识介绍
LCD（Liquid Crystal Display）屏是一种使用液晶材料制成的光电显示装置。它具有低功耗、薄型化、反应速 度快等特点，被广泛应用于各种电子设备中。
结构
LCD屏由液晶层、驱动电路、背光源等组成。
工作原理
通过改变液晶分子的排列方式来控制光的透过和阻 挡。
LCD屏检验的重要性
使用坏点检测工具，确认屏幕是否有坏 点。
实际案例分析
我们将通过实际案例分析，帮助您更好地理解LCD屏检验的重要性和应用。
缺陷检测
举例说明如何检测并解决LCD屏上的缺陷。
色彩校正
介绍验是确保产品质量的关键步骤。您有任何问题或疑虑吗？请在提问环节向我们提出。
确保制造出质量合格的产品是每个制造商的责任，LCD屏检验起到关键作用。
品质控制
检验能够保证产品符合标准和规范。
用户满意度
高品质的LCD屏能够提升用户体验。
品牌声誉
质量可靠的产品有助于树立良好的品牌形象。
常见的LCD屏问题
1 亮点或暗点
屏幕上出现亮点或暗点，影响图像质量。
2 坏点
屏幕上出现坏点，影响视觉观感。
《LCD屏检验培训》PPT 课件
欢迎来到《LCD屏检验培训》PPT课件。在本课程中，我们将深入介绍LCD屏的 基础知识，探讨LCD屏检验的重要性，并分享常见的LCD屏问题以及检验步骤 和工具。
培训目标
1. 了解LCD屏的工作原理和结构 2. 理解LCD屏检验的意义和要求 3. 学会识别和解决常见的LCD屏问题 4. 掌握LCD屏检验的步骤和使用的工具
3 漏光
4 色彩失真
屏幕周边存在光线泄漏现象，影响画面呈现。
屏幕显示的颜色与实际颜色不符。

液晶显示器维修培训资料

液晶显示器维修培训资料

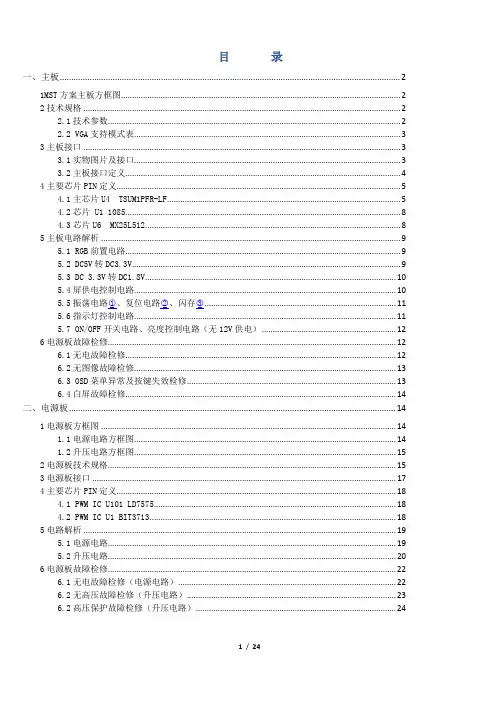

目录一、主板 (2)1MST方案主板方框图 (2)2技术规格 (2)2.1技术参数 (2)2.2 VGA支持模式表 (3)3主板接口 (3)3.1实物图片及接口 (3)3.2主板接口定义 (4)4主要芯片PIN定义 (5)4.1主芯片U4 TSUM1PFR-LF (5)4.2芯片 U1 1085 (8)4.3芯片U6 MX25L512 (8)5主板电路解析 (9)5.1 RGB前置电路 (9)5.2 DC5V转DC3.3V (9)5.3 DC 3.3V转DC1.8V (10)5.4屏供电控制电路 (10)5.5振荡电路○1、复位电路○2、闪存○3 (11)5.6指示灯控制电路 (11)5.7 ON/OFF开关电路、亮度控制电路（无12V供电） (12)6电源板故障检修 (12)6.1无电故障检修 (12)6.2无图像故障检修 (13)6.3 OSD菜单异常及按键失效检修 (13)6.4白屏故障检修 (14)二、电源板 (14)1电源板方框图 (14)1.1电源电路方框图 (14)1.2升压电路方框图 (15)2电源板技术规格 (15)3电源板接口 (17)4主要芯片PIN定义 (18)4.1 PWM IC U101 LD7575 (18)4.2 PWM IC U1 BIT3713 (18)5电路解析 (19)5.1电源电路 (19)5.2升压电路 (20)6电源板故障检修 (22)6.1无电故障检修（电源电路） (22)6.2无高压故障检修（升压电路） (23)6.2高压保护故障检修（升压电路） (24)目前我们工厂生产的显示器，主要使用2种芯片方案。

一种MST芯片方案；另一种RTD芯片方案。

市场上各生产厂家采用的方案也基本相同。

本次培训资料参照MST方案（U系统主板（TSUM1PFR－LF）主板：3115080）进行培训的。

我们将本资料中提供的液晶显示驱动板或AD板，定义为“主板”；高压条、CCFL驱动板，定义为“升压板”。

(产品管理)LCDPANEL培训教材-液晶产品专业知识

(产品管理)LCDPANEL培训教材-液晶产品专业知识

（产品管理）LCDPANEL培训教材-液晶产品专业知识LCDPANEL培训课件（液晶产品专业知识）整理：审核：核准：售后服务技术支持部(内部资料)JUL-07-04液晶产品专业知识(培训课件目录)壹、液晶显示器基本常识......神射手 (3)二、液晶显示器件的结构 (5)三、液晶显示器件的基本性能 (7)四、液晶显示器件的基本参数 (8)五、IC和LCD的常见连接方式 (12)六、LCD专业术语解释 (13)七、液晶显示原理 (14)八、液晶显示器件的驱动 (16)一、液晶显示器基本常识1.晶显示器（LCD）目前科技信息产品均朝着轻、薄、短、小的目标发展，于计算机周边中拥有悠久历史的显示器产品当然也不例外。

于便于携带和搬运为前提之下，传统的显示方式如CRT映像管显示器及LED显示板等等，皆受制于体积过大或耗电量甚巨等因素，无法达成使用者的实际需求。

而液晶显示技术的发展正好切合目前信息产品的潮流，无论是直角显示、低耗电量、体积小、仍是零辐射等优点，均能让使用者享受最佳的视觉环境。

2.液晶的诞生要追溯液晶显示器的来源，必须先从「液晶」的诞生开始讲起。

于公元1888年，壹位奥地利的植物学家，菲德烈．莱尼泽（FriedrichReinitzer）发现了壹种特殊的物质。

他从植物中提炼出壹种称为螺旋性甲苯酸盐的化合物，于为这种化合物做加热实验时，意外的发现此种化合物具有俩个不同温度的熔点。

而它的状态介于我们壹般所熟知的液态和固态物质之间，有点类似肥皂水的胶状溶液，但它于某壹温度范围内却具有液体和结晶双方性质的物质，也由于其独特的状态，后来便把它命名为「LiquidCrystal」，就是液态结晶物质的意思。

不过，虽然液晶早于1888年就被发现，可是真正实用于生活周遭的用品时，却是于80年后的事情了。

公元1968年，于美国RCA公司（收音机和电视的发明公司）的沙诺夫研发中心，工程师们发现液晶分子会受到电压的影响，改变其分子的排列状态，且且能够让射入的光线产生偏转的现象。

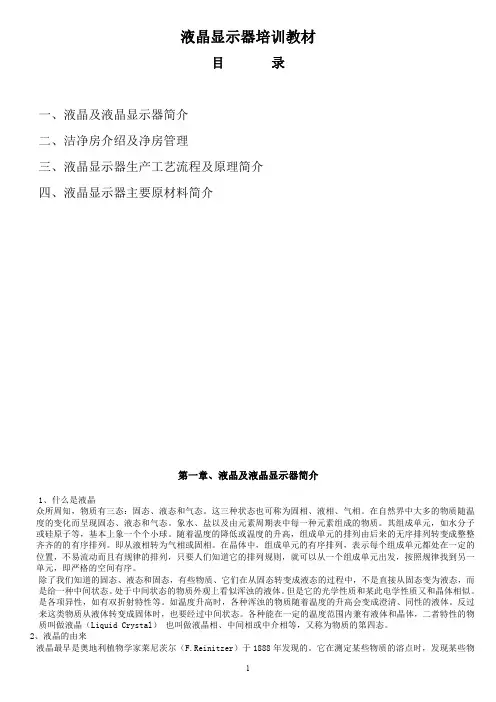

液晶显示器培训教材

液晶显示器培训教材

○∥ ○
图（1）
图(2)
图(3)
图(4)
综上所述，液晶大致可分为以上三大类，各种类型的液晶因其有着不同的结构，其各物性也有所不同，由于热致液 晶各项异性的液晶物质的特殊稳定的温度范围在室温以上。只有这类液晶才能做为显示器材料。由以上可知液晶分 子的排列并不象晶体结构那样牢固，所以容易受到电场，磁场、温度应力以及吸附杂质等外部影响。因而容易使 其 各项光学特性发生变化。液晶的这种作用力微弱的分子排列正是液晶有今日之广阔市场的关键条件。 4．液晶显示器 液晶具有固定的偶极矩，所以施加电场可使 液晶分子轴发生移动，于是液晶分子的排列发生改变。从而改变其光 学性质来达到其显示的效果。这是液晶做为显示器的基本原理。 5 何谓液晶显示器： 利用液晶的各项电光效应，把液晶对电场、磁场、光线和温度等分界条件的变化在一定条件下转换成为可视信号制 成的显示器，就是液晶显示器。液晶显示器的英文为 Liquid Crystal Display 通常用 LCD 来代表液晶显示器，液 晶最早在 1968 年 5 月美国 RCA 公司用于显示器的制造，到目前广泛的应用于钟表、计算器、仪表仪器、笔记本电 脑、移动电话、寻呼机、电子宠物、袖珍彩电、大型平板显示器、投影电视等家用、工业用和军事用显示领域。 6 液晶显示器的优、缺点： 6.1 信息显示技术随着信息社会化的发展显得越来越重要，液晶显示器与其他 显示器相比其有很多优点。 6.1.1 平面型显示、体积小、重量轻、便于携带； 6.1.2 功耗低、驱动电压低； 6.1.3 寿命长，一般在 5 万小时以上； 6.1.4 不含有害射线，对人体无害； 6.1.5 被动显示，不易被强光冲刷； 6.1.6 易于驱动，可用大规模集成电路直接驱动； 6.1.7 结构简单，没有复杂的机械部分； 6.1.8 造价成本低。 6.2 随着液晶显示器的广泛应用，人们也可以发现其有些缺点： 6.2.1 由于它是被动元件，本身不发光，在暗处需借助其它的光源才具有可视性；

《LCD培训教材》课件

《LCD培训教材》课件

确定教学内容
确定培训目标：明确培训的目的和预期效 果
确定培训对象：了解培训对象的背景和需 求
确定培训内容：根据培训目标和对象选择 合适的教学内容
确定培训方式：选择合适的培训方式，如 讲授、讨论、案例分析等
确定培训时间：合理安排培训时间，确保 培训效果
确定培训评估：制定培训评估标准和方法， 确保培训效果得到反馈和改进
改进措施
增加互动环节， 提高学员参与
度
优化课件内容， 确保知识点准
确、全面
采用多种教学 方式，如案例 分析、小组讨
论等
定期收集学员 反馈，及时调 整课件内容和
教学方法
THANK YOU
汇报人：
汇报时间：20XX/01/01
LCD技术发展：包括TFT、OLED、 MicroLED等
LCD生产工艺：包括液晶材料、背光模组、 驱动电路等
LCD测试与维修：包括测试方法、维修技 巧等
LCD市场分析：包括市场规模、竞争格局、 发展趋势等
课件结尾
感谢：感谢参与本次培训的 学员和讲师
总结：回顾本次培训的重点 内容
展望：展望未来，鼓励学员 继续学习和进步
保持语言流畅，避免出现语法 错误和拼写错误
适当使用幽默和比喻，增加听 众的注意力和兴趣
注意语气和语调，保持亲切和 友好，避免过于严肃和刻板
使用多媒体工具
幻灯片制作软件：如PowerPoint、Keynote等 视频编辑软件：如Adobe Premiere、Final Cut Pro等 图片编辑软件：如Photoshop、Illustrator等 音频处理软件：如Audacity、GarageBand等 互动工具：如Quizlet、Kahoot等 演示工具：如Zoom、Skype等

液晶部新QC七手法培训教材

液晶部新QC七手法培训教材

思考題
某公司老是發生交期不准事件，屢次受到外部 顧客的抱怨。請利用親和圖法尋找原因出自何處？ 提示目前收集到以下語言資料：1包裝錯誤、2鍋 爐故障、3機器老舊、4物料延誤、5産品色澤太深、 6經常停電、7停水、8機器保養不周、9原料貯存 變質、10設備操作不當、11人員疲勞、12工作環 境差、13人員不足、14人員流動高、15訂單日期 太近、16訂單臨時增加、17通知生産太遲、18産 品重量不符合。
乱 盖 房
照明耗电大
灯 头 多
长 明 灯
节电意识差
缺乏节电教育
责 任 不 明
光 线 暗
厂 房 低
八、注意事項 v要針對複雜的因果關係； v原因查找從人、機、料、法、環、測等方 面考慮； v針對找到的原因排序時適當調換位置； v中間關鍵因素也要作爲主因對待；
思考題
富士康最近几个月屡屡上演员工跳楼事件，给业界 及自己带来极大地影响，部分地区在公务员的招收 中都以如何解决这一现象为题。故请各位以“员工 压力大”爲題目，找出压力来自何处。
四、關聯圖類型:
v多目的型 （兩個以上目的） 1
问题
4 2 3
问题
问题
5 6
• 單目的型 （單一目的） 2 1 3 4 5
6
问题
• 中央集中型（向外扩散）
8 1 4 3 2 7 5 6
11
问题
9
10
• 單向汇集型（單向順延）
2 6
1
3
4
5
问题
• 應用型（与系統圖、矩陣圖等联用）
手段4 手段1 手段5
演练
成型材料 特性项目 成型性 刚 性 机械性质 强 度
耐冲击性
各種原材料特性比較矩陣圖

光电首检培训教材

光电首检培训教材
光電首檢培訓教材
編 寫 人:师少恒 主導部門: MF4F制程改善
時間： 2009. 06
課程目的
•為了明确該工位的工作內 容及异常處理,确保生產順 暢,提昇產品品質及交期達 成率.
培訓提綱
1.車間管理制度 2.LCD後制程主要生產流程. 3.光電首檢异常處理. 4.驗證工作注意事項. 5.海棉條的清洗。 6.安全工作注意事項。
1.1熟悉《車間管理規章制度》
一. 4F車間規章制度 內 容： 1.進入生產車間必頇穿好工衣、戴好工帽、頭發不能外露(按四樓車間標準著裝穿戴)。 2. 要準時參加班前會, 不得遲到、早退、曠工。 3.不準帶食品進入生產車間進食。 4.不準將水杯和換下的衣服、鞋子帶入生產車間。 5.上班時間不準說和做與工作無關的事情,嚴標大聲喧嘩、爭吵、更不準東張西望。 6.上班時間不準睡覺、看小說、玩電腦游戲等。 7.當客戶來廠參觀時,作業員要專心投入自己的本職工作,嚴禁向參觀人員觀望,議論等。 8.上班時間不得串崗,不得亂走動,離開工作崗位時頇偑戴離崗證,流動人員頇戴工作流動 卡。 9.所有員工離開座位時, 頇將凳子歸位,操作員接觸玻璃時必頇帶好指套或尼襲手套。 10.生產強調穩定性和連續性,不允許消极怠工,服從工作安排,不得挑三撿四。 11.操作員接觸玻璃時要輕拿輕放, 防止不良品的產生。 12.所有的物品搬運時不能直接與地板接觸推行。 13.愛護公物, 不能在工作台、牆壁、廁所門上亂寫亂畫。 14.所有員工要養成隨手關門、凳子歸位、人走關燈等良好的習慣。 15.要注意個人衛生,不準隨地亂吐痰。 16.保持環境清潔, 不得隨地扔垃圾。 17.在未宣布下班前, 不準離開工作崗位, 不準在車間亂走動。 18.下班前要做好自己四周圍的清潔工作, 物品收齊按標識擺放整齊、臺面清潔干凈,下 班時要按順序排列走出車間門口。

LCD LCM培训教材(第一节)

LCD LCM培训教材(第一节)

VIEWTRON TECHNOLOGY LTD
5 /8
香港科创科技有限公司
VIEWTRON TECHNOLOGY LTD
3 /8
香港科创科技有限公司
LCD 培训资料一
4.液晶显示器之结构:(如图 2 所示)
图 2. 液晶显示器之结构 5.偏光片的选择:
显示类型 反射型 半透型 透射型 正性/负性 正性 正性 负性 正性 负性 点亮/非点亮部分颜色 黑/白 黑/白 白/黑 黑/白 白/黑 是否需要背光 不需要 需要 在必要时点亮 需要,总是点亮 特征 不需要背光,不过在黑暗处 不可看见 在明亮处使用可关掉背光 使用时背光需常点亮
o o
(High)Twisted Nematic (高)扭曲向列型 o Twisted angle TN 90 o o 液晶分子扭曲角度 HTN 110 ~120 Contrast 对比度 Acceptance 可接受 Duty 占空比 Static ~1/16 静态~1/16 Positive Black /white Display 正性 黑/白 显示 (ON/OFF) White /black Negative 负性 白/黑 Price 价格 Lowest 最低 Application example Calculator ,clock 应用举例 计算器,时钟等
LCD 培训资料一

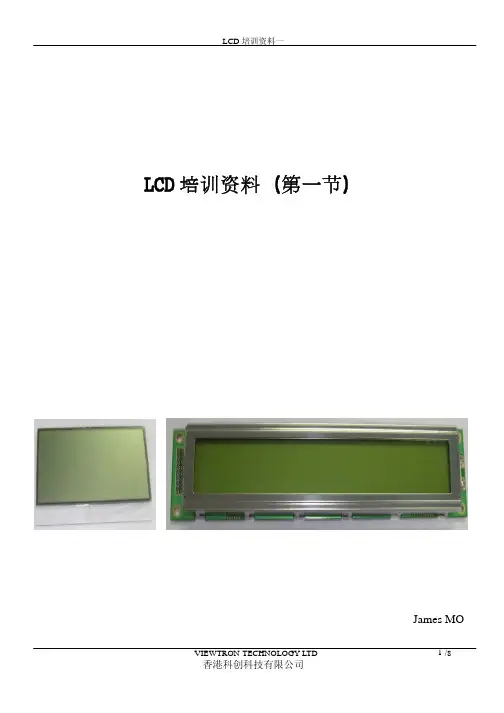

LCD 培训资料（第一节）
James MO
VIEWTRON TECHNOLOGY LTD 1 /8
香港科创科技有限公司
LCD 培训资料一
LCD 液晶显示屏
自 1888 年奥地利的 Reinitzer 发现了液晶的原理以后,在 80 年左右的时间里,世界上一直处于科学 的探求过程中,并没有将此发现实现为产品出现.直到 1963 年才有人提出将液晶应用于显示产品中.十 年后,即 1973 年,SHARP 公司最早开发了液晶计算器.1987 年 STN 液晶组件开始量产,1988 年开发了 TFT 液晶组件,1990 年开始规模生产面向笔记本 PC 的 TFT 液晶组件,1998 年开始生产更低功耗的反射型 TFT 液晶组件. 在此科学技术日新月异,信息容量爆炸性增加之今日,如何开发具实用性、 小型化,且信息容量大之 科技产品,乃目前研发工作所趋.液晶在工业上之应用领相当广泛,例如,手表、显示板、计测器、光盘、 及导波电路等,尤其在光电工业上更是一个不可或缺之重要材料.

LCD检验标准-LCD培训资料-LCD TRAINING(ppt 17页)

LCD检验标准-LCD培训资料-LCD TRAINING(ppt 17页)
进行再次确认。 － 由SEW将面板寄回日本
•9、要学生做的事，教职员躬亲共做； 要学生 学的知 识，教 职员躬 亲共学 ；要学 生守的 规则， 教职员 躬亲共 守。2021/5/252021/5/25Tuesday, May 25, 2021 •10、阅读一切好书如同和过去最杰出 的人谈 话。2021/5/252021/5/252021/5/255/25/2021 8:33:07 AM •11、一个好的教师，是一个懂得心理 学和教 育学的 人。2021/5/252021/5/252021/5/25May-2125-May-21 •12、要记住，你不仅是教课的教师， 也是学 生的教 育者， 生活的 导师和 道德的 引路人 。2021/5/252021/5/252021/5/25Tues day, May 25, 2021 13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成 。2021/5/252021/5/252021/5/252021/5/255/25/2021 •14、谁要是自己还没有发展培养和教 育好， 他就不 能发展 培养和 教育别 人。2021年5月 25日星 期二2021/5/252021/5/252021/5/25 •15、一年之计，莫如树谷；十年之计 ，莫如 树木； 终身之 计，莫 如树人 。2021年5月2021/5/252021/5/252021/5/255/25/2021 •16、提出一个问题往往比解决一个更 重要。 因为解 决问题 也许仅 是一个 数学上 或实验 上的技 能而已 ，而提 出新的 问题， 却需要 有创造 性的想 像力， 而且标 志着科 学的真 正进步 。2021/5/252021/5/25May 25, 2021 •17、儿童是中心，教育的措施便围绕 他们而 组织起 来。2021/5/252021/5/252021/5/252021/5/25

液晶培训资料教材课程

液晶培训资料教材课程
重结晶法
通过多次结晶过程，去除液晶材料中的杂质。
3
色谱法
利用色谱柱对液晶分子进行分离和纯化。
液晶取向技术
摩擦取向
通过摩擦基底表面，使液晶分子沿特定方向排列。
光控取向
利用偏振光或紫外光照射，使液晶分子发生光化 学反应而排列。
电场取向
在电场作用下，液晶分子发生转动而排列成特定 方向。
液晶灌注与封装工艺
基于市场和技术发展趋 势，预测未来液晶显示 产业的发展方向和市场 需求变化。
政策法规对产业影响解读
政策法规概述
介绍与液晶显示产业相关的政策法规，如环保政策、贸易 政策和产业政策等。
对产业的影响
分析政策法规对液晶显示产业的影响，包括对企业经营、 技术创新和市场格局等方面的影响。
应对策略建议
针对政策法规的影响，提出企业应对策略和建议，如加强 技术研发、优化产品结构和拓展国际市场等。
液晶分类
根据分子排列方式和性质不同， 液晶可分为热致液晶和溶致液晶 两大类。
液晶物理性质
光学性质
液晶具有双折射现象， 即光在液晶中传播时， 会发生折射率的改变。
电学性质
磁学性质
力学性质
液晶分子在外加电场作用下 ，会发生排列方式的改变，
从而影响其光学性质。
某些液晶分子具有磁性， 可在磁场作用下发生排
产业链环节。
03
竞争格局
分析全球液晶显示产业的竞争格局，包括领先企业、市场份额和技术实
力等方面的对比。
主要厂商及产品竞争力分析
主要厂商介绍
列举全球液晶显示产业的主要厂商，如三星、LG、京东方 等，并简要介绍其发展历程和业务范围。
产品竞争力分析
从技术水平、产品质量、价格和市场占有率等方面，对比 分析各厂商的产品竞争力。

液晶显示器生产及品质控制培训教材

液晶显示器生产及品质控制培训教材
注意事项：确保实施步骤的可行性、有效性，及时调整方案，确保问题得到彻底解决
常见问题：液晶显示器出现黑屏、花屏、 颜色异常等问题
原因分析：可能是由于生产过程中的质 量问题、使用不当或外部环境影响
解决方案：针对不同问题，采取相应的措施， 如更换部件、调整参数或改善生产工艺
预防措施：加强生产过程中的质量监控，提高员 工技能和意识，定期进行设备维护和保养
未来发展方向：拓展应用领域、 加强产业链合作、推动绿色环 保发展
应对挑战：关注政策法规变化、 加强人才培养与引进、提高创 新能力
液晶显示器市场现状及挑战 未来发展趋势及机遇 品质控制的重要性及挑战 共谋发展之路，提升液晶显示器产业竞争力
感谢您的观看
汇报人：
影响
洁净度要求： 保持生产环境 的洁净，避免 灰尘、杂质等 对液晶显示器
的影响
静电防护：采 取防静电措施， 避免静电对液 晶显示器造成
损坏
安全操作规程： 制定并执行安 全操作规程， 确保生产过程
中的安全
液晶显示器品质控 制
确保产品质量和稳定性 提高生产效率和降低成本 增强市场竞争力 符合行业标准和法规要求
● 原材料准备：采购合格的原材料，并进行检验和筛选
● 清洗与干燥：对液晶显示器的各个部件进行清洗和干燥处理
● 组装与焊接：将各个部件组装在一起，并进行焊接和连接
● 检测与调试：对组装好的液晶显示器进行检测和调试，确保其正常工作
● 包装与入库：将合格的液晶显示器进行包装，并入库保存
液晶显示器常见问 题及解决方案
液晶显示器生产及品 质控制培训教材
汇报人：
目录
添加目录标题
液晶显示器概述
液晶显示器生产流 程
液晶显示器品质控 制

液晶首检培训教材

液晶首检培训教材

HTP、PITCH、DOPANT的关系：？ HTP*P*C=1 液晶的ΔN、Vth具有加和性吗？ 有，与配比基本呈线形关系
2.3. 特性的用途：
① 相变温度T：要保证在要求的温度范围内整个体系都是向列 相，不能有晶析现象出现，也不能有其他相态出现，如近晶 相等； ② 介电系数Δε：调节Δε的大小，以满足用户对阈值电压 的要求； ③光学各向异性Δn：调节Δn的大小以满足用户不同盒厚的要求
ISO-Cr
V-intemsity V-Cr XY-intensity
LCD的V10,V90与Von,Voff(二)
Von和Voff是指在ON波形和OFF波形下的RMS
值,由驱动条件决定, 与LCD无关
Von计算公式Von=
（VLCD / B）*[（N（VLCD / B）*[（N-1+
Θ1前后视角范围
Θ2左右视角范围 Φ在LCD平面内可正常观看显示的范围
Cr 与视角
电光性能检查仪器
普通多路机 报警多路机（或高压测试机）
Module
万用表 3200机
Tester
LCD—5100(或DMS)系统评估测试仪
评估测试控制标准LCD-5100
Tr/Td

电光性能检查工具/仪器 ？
普通多路机 报警多路机 Module Tester 万用表 示波器 RETS—5000盒厚/膜厚测试仪 LCD—5100（DMS）系统评估测试仪 TLH—3 LCD（空）盒厚测试仪 Pro—car CRT—100

可靠性检查工具/仪器 ？
电压
V10,V90, Vgh, 陡度, 电压温度曲线 消耗电流 current consumption Is, Id, 对比度 Cr 反应速度 Response time 视角 Viewing angle/ area
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

液晶保存最好的条件 ： 密封、避光、干燥、室温。 与液晶的有关LCD 不良品： 电压漂移 ？
消耗电流大
反应速度慢 视角不宽 底色 液晶分布不良
三 电压相关知识

LCD电压的主要影响因素
PI种类/厚度
打磨 液晶 后烘工艺 底色
四 底色影响因素

底色影响因素




toff ) : 从全黑到 10% 黑度的时间
(td)
反应时间Response Time
LCD反应时间Response Time的影响因素 温度 电压 盒厚 LCM的粘度
视角 Viewing angle/ area
观察角度
12H
9H
3H
6H
视角 Viewing angle/ area
盒厚影响因素
玻璃珠数量、粒经均匀性 封版板压力 夹点胶压力 丝印胶的搭配 玻璃厚度
ITO玻璃平整度直接影响着液晶显示器的质量
平整度是指玻璃表面在一定范围内的起伏程度。 平整度可用h/L表示, 为在长度L的范围内,表面最高点与最低点 的差值为h.如图所示：
玻璃表面
h
L
ITO玻璃基板平整度直接影响着液晶显示器的质量， 对STN液 晶显示器的影响更大。 ？
Θ1前后视角范围
Θ2左右视角范围 Φ在LCD平面内可正常观看显示的范围
Cr 与视角
电光性能检查仪器
普通多路机 报警多路机（或高压测试机）
Module
万用表 3200机
Tester
LCD—5100(或DMS)系统评估测试仪
评估测试控制标准LCD-5100
Tr/Td
外观/尺寸检查工具/仪器:
点线菲林 双拼间距模 孔位模具 视角规 压敏模具 放大镜 显微镜/测量显微镜/刻度显微镜
常用的检查工具 （2）?

外观/尺寸检查工具/仪器:
目检台 高度尺 卡尺(电子、游标） 直尺、三角尺 投影仪/测量投影仪 视频镜 3M810胶带 钠灯 汞灯
Байду номын сангаас
LCD产品分类方式(2) ？
按显示原理分类：
TN（DTN） HTN STN（FSTN）
按出货状态分类：
成品
半成品
LCD 一般检查方法 (1) ？
正常视角
LCD 一般检查方法 (2) ？
垂直视角：
LCD 一般检查方法 (3) ？
变更视角：
LCD基本缺陷定义 ？
-20 -10 0 10 20 30 40 50 60 70
LCD的窗口电压
V70~
Vgh
消耗电流 current consumption Is, Id
LCD等效电路图 A
Id R Ic IR
~
C
V
消耗电流 current consumption Is, Id
=IR 为Static 或Leakage Id = I c + I R 为Dynamic Ic = 4πfCV 受频率影响大 Id 是衡量LCD Current consumption的关键指标 消耗电流的判断标准 ED-044
V10,V90,Vgh
100% 90% OFF波形响应 曲线
ON波形响应 曲线 10%
V10
LCD的V10,V90与Von,Voff(一)
曲线代表LCD的透光率对电压的响应 在ON WAVEFORM和OFF WAVEFORM, LCD存在 形状一致但位置不同的曲线 V10,V90是描述LCD对一定电压的响应, 既光阀的 开关难以程度;通常指LCD对ON波形的响应 Vgh指LCD对OFF波形的响应, 是该状态的V10 V10,V90,Vgh是LCD的本征量; 在不同的 DUTY/BIAS下表现出不同的值;
LCD 的底色
LCD 的电压
一般TN LCD用玻璃要求平整度小于0.5um/20mm， STN LCD用玻璃要求平整度小于0.05um/20mm。
ITO玻璃与LCD 相关的不良品：
对比度不均（uneven contrast）
底色（彩虹）(homogeneity/rainbow)
化字(blooming) 崩、裂( chip glass)
温度循环炉
高温高湿炉 高温炉 冷冻柜 水煮高压锅
模拟振动机
LCD 检查区域划分 ？
Sealane
B区
View area （A区）
Is
对比度 Cr
定义
: 非显示像素和显示像素透光率的比值 对正图产品来说: Cr = 非显示象素的透光率/显示象素的透光率
对比度 Cr
Cr
= B2/B1
⑾
B 2
B2
反应时间Response Time
上升时间(
下降时间(
ton ) : 从不显到 90% 黑度的时间(tr)
2.1 液晶的基本概念
液晶 为一种新的物理相态。
在1888年由奥地利科学家Friedrich Reinitzer发现的。
加热到晶体熔化时， 变化成了乳白色混浊液体， 继续加热乳 白色液体则变成完全透明的液体，降温过程中此现象也同样出 现。用偏光显微镜观察乳白色液体与一般的液体不同，呈现光 学各向异性，即物体内分子有一定程度的有序排列，这与传统 的固体，液体概念不同，被定义为液晶。
1+B*B）/N ]
2
1/2
Voff计算公式Voff=
（B-2） ）/N ]
1/2
七 附:液晶显示器一般规格

液晶显示器一般规格
LCD General Specification
（简称 LCD GS）
通华液晶有限公司
何为LCD GS ？
每个行业的产品都有自已的标准，有的是国家 颁布的，有的是行业制定的，有的仅仅适用于 企业内部，同样LCD行业也有自已的产品标准。 我们公司目前的使用的产品标准是参照同行业 的产品标准以及客户的要求，经过十年来的发 展，逐渐形成的一套有特色的，又相对完善的 产品标准体系，我们称之为“液晶显示器一般 规格”。

LCD GS 的作用？
建立、完善TH公司的LCD产品体系 强化TH全员的标准意识和客户意识
实践TH质量方针的最高要求
LCD的外部结构？
主体部分
大小玻璃（Com/Seg玻璃或底/面玻璃）
底面偏光片
附件部分

TAB/PIN/Heast-seal/FFC BL
LCD GS的主要内容？
HTP、PITCH、DOPANT的关系：？ HTP*P*C=1 液晶的ΔN、Vth具有加和性吗？ 有，与配比基本呈线形关系
2.3. 特性的用途：
① 相变温度T：要保证在要求的温度范围内整个体系都是向列 相，不能有晶析现象出现，也不能有其他相态出现，如近晶 相等； ② 介电系数Δε：调节Δε的大小，以满足用户对阈值电压 的要求； ③光学各向异性Δn：调节Δn的大小以满足用户不同盒厚的要求
④ 螺距 P：确定盒厚与手性剂添加量的重要参数
2.4 液晶使用注意事项
⑴紫外光的影响 破坏C-C键， 使高分子C 链断裂， 影响上述的各项性能； ⑵温度的影响 液晶对温度的敏感 小于对紫外光的敏感， 在使用过程中要尽 量减少液晶受热时间，要避免加热到更高的温度，如不要高 过清亮点35 度。 ⑶环境的影响 少量导电物质足够使电阻率下降，因液晶电阻率是在 1011——1012Ω/cm2， ⑷容器的影响 普通玻璃瓶材料是钠玻璃， 玻璃容器存放液晶电阻率会下降。 最好用硬质玻璃， 一种高硅硼的玻璃。
电压
V10,V90, Vgh, 陡度, 电压温度曲线 消耗电流 current consumption Is, Id, 对比度 Cr 反应速度 Response time 视角 Viewing angle/ area
电压 V10,V90, Vgh, 陡度, 电压温度曲 线V10,V90, Vgh, 陡度
类型 缺陷图示
Lmax
点
定义
Lmax＜0.5mm且 Lmin＞0.1mm
描述
Lmin
Lmax≥0.5mm且 Lmax/Lmin＜2 Lmax≥0.5mm且 Lmax/Lmin ≥ 2 Lmax ＜ 0.5mm且 Lmin≤0.1
d= (Lmax+Lmin)/ 2
线
L
W
L,W
常用的检查工具（1） ?
2.2. 液晶的技术参数
相变温度 （Tsn/Tni） 体积电阻率 ρ(Ω.CM) 粘度 (CP.S) 双折射率差 ΔN 域值电压 Vth 手性剂 C (dopant) 介电系数 Δε 弹性系数 K11 铺展系数/ K22 扭曲系数 /K33 弯曲系数 螺距 P PITCH HTP 值：液晶垂直扭曲力 温度依赖性、视角依赖性
液晶
首检相关培训教材
产品工艺部培训资料
一 概要
1.液晶简介 2.电压相关知识 3.底色相关 4.首检相关知识 5.光电性能相关知识 6.LCD一般规格
二 液晶相关知识

2.液晶材料
2.1. 液晶的基本概念 2.2. 液晶的技术参数 2.3. 液晶特性的用途 2.4. 液晶使用注意事项
2.液晶材料

电压 V10,V90, Vgh, 陡度, 电压 温度曲线 V10,V90, Vgh, 陡度
陡度Stepness
V90/V10 陡度对产品电性能的影响
电压 V10,V90, Vgh, 陡度, 电压温度 曲线 电压温度曲线

电压温度曲线
V (v)
6 5 4 3 2 1 0 -30
温度 ( ℃ )
确认使用的样本的准确性
