液晶基础知识

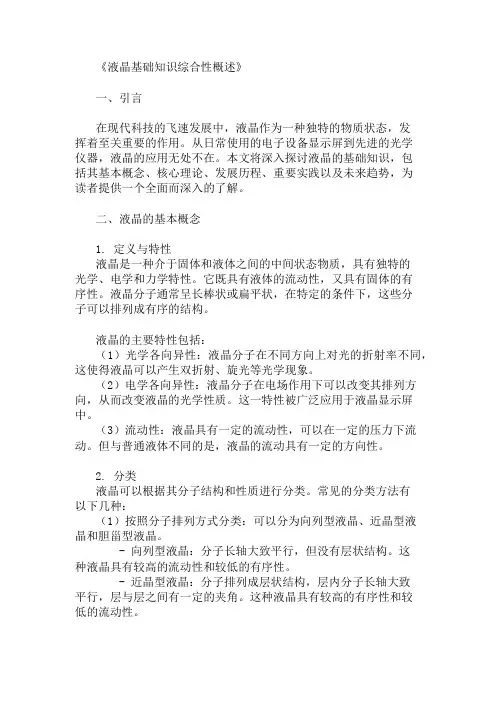

《液晶基础知识综合性概述》一、引言在现代科技的飞速发展中，液晶作为一种独特的物质状态，发挥着至关重要的作用。

从日常使用的电子设备显示屏到先进的光学仪器，液晶的应用无处不在。

本文将深入探讨液晶的基础知识，包括其基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个全面而深入的了解。

二、液晶的基本概念1. 定义与特性液晶是一种介于固体和液体之间的中间状态物质，具有独特的光学、电学和力学特性。

它既具有液体的流动性，又具有固体的有序性。

液晶分子通常呈长棒状或扁平状，在特定的条件下，这些分子可以排列成有序的结构。

液晶的主要特性包括：（1）光学各向异性：液晶分子在不同方向上对光的折射率不同，这使得液晶可以产生双折射、旋光等光学现象。

（2）电学各向异性：液晶分子在电场作用下可以改变其排列方向，从而改变液晶的光学性质。

这一特性被广泛应用于液晶显示屏中。

（3）流动性：液晶具有一定的流动性，可以在一定的压力下流动。

但与普通液体不同的是，液晶的流动具有一定的方向性。

2. 分类液晶可以根据其分子结构和性质进行分类。

常见的分类方法有以下几种：（1）按照分子排列方式分类：可以分为向列型液晶、近晶型液晶和胆甾型液晶。

- 向列型液晶：分子长轴大致平行，但没有层状结构。

这种液晶具有较高的流动性和较低的有序性。

- 近晶型液晶：分子排列成层状结构，层内分子长轴大致平行，层与层之间有一定的夹角。

这种液晶具有较高的有序性和较低的流动性。

- 胆甾型液晶：分子呈螺旋状排列，具有独特的光学性质，如选择性反射和旋光性。

（2）按照形成方式分类：可以分为热致液晶和溶致液晶。

- 热致液晶：通过加热某些物质使其从固体转变为液晶状态。

这种液晶的相变温度与分子结构有关。

- 溶致液晶：在某些溶剂中，某些物质可以形成液晶状态。

这种液晶的形成与溶剂的性质和浓度有关。

三、液晶的核心理论1. 液晶的分子结构与性质关系液晶的分子结构对其性质起着决定性的作用。

LCD基础知识及制造工艺流程介绍LCD（液晶显示器）是一种运用液晶技术显示图像的平面显示设备。

它由一系列的液晶层、玻璃基板、导线及亮度调节膜等组成，能够实现高清晰度和低功耗的图像显示。

下面将介绍LCD的基础知识以及制造工艺流程。

一、LCD的基础知识1.液晶层：液晶是一种类似于液体的物质，具有一定的流动性。

液晶分为向列型液晶和向量型液晶两种。

其中，向列型液晶具有电流传输性能，可用于显示器制造。

液晶层通常由两块玻璃基板夹层组成。

2.基板：LCD的基板通常由玻璃或塑料材料制成。

它是液晶显示器的结构支撑物，上面附着有液晶材料，起到固定液晶和导线的作用。

3.导线：液晶显示器中的导线用于传输电信号，驱动液晶层完成图像的显示。

导线通常由透明导电材料（如铟锡氧化物）制成，通过在基板上形成通道和窗口的方法实现。

4.亮度调节膜：亮度调节膜用于控制液晶层的透光度，实现图像亮度的调节。

它通常由聚合物、薄膜材料或金属制成。

二、LCD的制造工艺流程1.基板生产：使用特制的玻璃或塑料材料制造基板，通过磨削、抛光和清洗等步骤形成平整的表面。

2.导线制作：将透明导电材料（如铟锡氧化物）涂布在基板上，然后通过光刻技术制作出导线的图案。

这包括涂覆光刻胶、曝光、显影和洗涤等步骤。

3.形成储存电容：在导线制作完成后，在基板上制作出储存电容的结构。

这通常通过在导线上涂覆并定位特定的电介质材料，然后用导线封装住这种材料。

4.液晶层制作：将液晶材料涂布在基板上，并进行取向处理。

液晶材料的涂布可以通过刮板涂布或滚涂等方法完成。

5.封装背光模块：将背光源（通常是冷阴极荧光灯或LED）和光学片封装在一起，形成背光模块。

6.封装前端制程：在液晶层基板中制造出色彩滤光片、液晶层与色彩滤光板的层间空气封闭结构，同时加工出液晶层之间分隔固体极板和液晶层封装胶。

7.封装：将两块形成互相关系的液晶层基板合并在一起，使用封装剂将其密封。

8.后端制程：液晶显示器的后端制程包括模组组装、封装测试、调试和包装等步骤。

第二章液晶电视基础知识、电视接口接口名称射频信号端子AV输入/输出S输入端子Y CbCr/ YPbPr 色差分量端子第二章液晶电视基础知识接口图片所接线体图作用接室内、外天线接游戏机、VCDDVD音响、录像机、码流接VCDDVD摄像机等接DVD码流仪接数码 相机、笔 记本电 脑、游戏 机、高清 机顶盒、DVD 等接台式VGA 端机、笔记 本电脑USB 接口 接U 盘、 移动硬 盘、读卡 器等 读卡器 接口插SD卡、MM （卡等HDMI 接口概念作用电视尺寸指屏幕的对角线长度，以英寸为计 量单位。

亮度数值越高画面越明亮，过亮过暗均 会影响观看效果。

色度数值越高颜色越鲜艳，过高则失 真。

对比度是最黑与最白亮度单位的相除值，白色越亮、黑色越暗，对比度就越高。

在合理的亮度值下，对比度越高，所显示的色彩层次越丰富。

清晰度 数值越高图像越清楚，反之图像越麦克风 口 网线端 口（ LAN 输入）耳机接 口P )接麦克 风/话筒接网线接耳机、电视分类及其特点终端实操手册四、液晶电视面板（—）液晶面板来源目前全球五大液晶面板生产商，夏普、S-L CD（索尼与三星合资组建）、LPL（LG与飞利浦合资组建）、台湾的友达和奇美。

（二）液晶面板分类介绍液晶面板是液晶电视最重要的组成部分之一，成本占电视整体成本的70-80%。

目前市场上最常见的液晶面板技术共4种：TN面板、VA类、ASV面板和IPS面板。

（三）面板分类介绍:LG （LG Display ） IPS-友达（AUO（四）液晶面板中常见问题及误区 特别注意：各品牌都不会孤立的使用某一个品牌的液晶屏。

g三r VAVAVAVAVAWAWV VAVAVAVAVAVAVAV・・・・・・t' * •・・・•・・• •• '・奇美（CMO夏普CPA1、通常顾客在选择液晶电视时，可能会碰到亮点、暗点的冋题，那么什么是亮点，暗点呢？亮暗点判断，即将“亮度”参数调至最高100或者最低0的状态，亮点是当设定屏幕显示的画面全黑时，屏幕上所显示的红、绿、蓝光点；暗点是当设定屏幕显示的画面全白或为同一颜色时，屏幕上不显示颜色的点。

TFT-LCD基础必学知识点1. TFT-LCD是什么？TFT-LCD是一种使用薄膜晶体管（TFT）作为控制元件的液晶显示技术。

液晶TFT-LCD使用各个像素点的液晶颗粒来控制光的透过与阻挡，从而实现显示功能。

2. TFT-LCD的工作原理是什么？TFT-LCD的工作原理是通过控制各个像素的液晶颗粒的存储和释放电荷来控制光的透过与阻挡。

当没有电荷通过液晶颗粒时，液晶就会阻挡光线的透过，显示为黑色；当有电荷通过液晶颗粒时，液晶就会允许光线透过，显示为亮色。

3. TFT-LCD的组成结构是什么？TFT-LCD主要由以下几个组件组成：玻璃基板、液晶层、色彩滤光器、透明导电薄膜、液晶晶体管、背光源等。

其中，玻璃基板是整个显示结构的主体，液晶层用于控制光的透过与阻挡，色彩滤光器用于产生各种颜色，透明导电薄膜用于传输电荷，液晶晶体管用于控制电荷的存储和释放，背光源用于提供光源。

4. TFT-LCD的分辨率是什么？TFT-LCD的分辨率是指显示器能够显示的像素数量。

分辨率通常以水平像素数和垂直像素数来表示，例如1920×1080表示水平有1920个像素，垂直有1080个像素。

5. TFT-LCD的色彩深度是什么？TFT-LCD的色彩深度是指每个像素能够显示的不同颜色的数量。

常见的色彩深度有16位、24位和32位，分别表示能够显示2^16、2^24和2^32种颜色。

6. TFT-LCD的刷新率是什么？TFT-LCD的刷新率是指显示器每秒更新显示内容的次数。

刷新率越高，显示的画面就越流畅。

常见的刷新率有60Hz、120Hz和240Hz等。

7. TFT-LCD的视角是什么？TFT-LCD的视角是指显示器在不同角度下能够保持观看画面的质量和亮度。

通常以水平视角和垂直视角来表示，视角越大表示观看画面的范围越广。

8. TFT-LCD的响应时间是什么？TFT-LCD的响应时间是指液晶颗粒从接收到电荷到改变状态所需的时间。

液晶基础知识什么是液晶？液晶是一种特殊的物质，在两种不同状态下会有不同的光学性质。

在液晶的有序状态下，它可以通过外加电场来控制光的传输，从而实现图像的显示。

液晶主要由有机分子和无机分子构成，其中最常见的液晶是由苯酚和苯酚酯类化合物组成的有机液晶。

液晶的工作原理液晶的工作原理基于它对电场的响应性。

当外加电场施加在液晶分子上时，液晶分子会改变它们的朝向和排列，从而改变了光的传输特性。

这种电场控制的光传输特性可以用来显示图像。

液晶显示器通常由液晶层和背光源组成。

液晶层是一个由液晶分子组成的薄膜，在其上区域加上电压时，液晶分子会重新排列，改变光的传输特性。

背光源则提供了光源，使得通过液晶层的光可以显示出来。

液晶的种类液晶根据不同的排列方式和性质可以分为各种类型，常见的液晶类型有：1.扭曲向列液晶（TN液晶）：具有较高的响应速度，但是视角较窄。

2.间隔调制液晶（IPS液晶）：具有较宽的视角和较好的色彩表现力，但是响应速度较低。

3.电视液晶（VA液晶）：具有较高的对比度和良好的颜色饱和度，但是响应速度和视角有一定限制。

液晶显示器的优势和应用领域液晶显示器具有许多优势使其在各种应用领域得以广泛应用。

液晶显示器具有以下优势：1.节能：相比传统的CRT显示器，液晶显示器的能耗更低。

2.显示效果优越：液晶显示器具有较高的对比度、较好的色彩表现力和准确的色彩还原能力。

3.体积轻薄：液晶显示器的体积较小，重量较轻，方便携带和安装。

4.视角广：液晶显示器具有较大的视角范围，使得多个观察者可以同时看到清晰的图像。

液晶显示器在电视、计算机显示器、手机、平板电脑等领域都有广泛应用。

不仅如此，液晶显示技术还逐渐应用于汽车显示器、智能家居等领域。

液晶显示器的发展趋势随着科技的不断发展，液晶显示器也在不断创新和进步。

目前，液晶显示器的发展趋势主要体现在以下几个方面：1.高分辨率：随着显示器尺寸的增大，用户对更高分辨率的需求也越来越高。

液晶显示模块（LCM）的基础知识一、LCD的工作原理1、液晶显示器基本常识LCD基本常识液晶显示是一种被动的显示，它不能发光，只能使用周围环境的光。

它显示图案或字符只需很小能量。

正因为低功耗和小型化使LCD成为较佳的显示方式。

液晶显示所用的液晶材料是一种兼有液态和固体双重性质的有机物，它的棒状结构在液晶盒内一般平行排列，但在电场作用下能改变其排列方向。

对于正性TN-LCD，当未加电压到电极时，LCD处于"OFF"态，光能透过LCD呈白态；当在电极上加上电压LCD处于"ON"态，液晶分子长轴方向沿电场方向排列，光不能透过LCD，呈黑态。

有选择地在电极上施加电压，就可以显示出不同的图案。

对于STN-LCD，液晶的扭曲角更大，所以对比度更好，视角更宽。

STN-LCD是基于双折射原理进行显示，它的基色一般为黄绿色，字体蓝色，成为黄绿模。

当使用紫色偏光片时，基色会变成灰色成为灰模。

当使用带补偿膜的偏光片，基色会变成接近白色，此时STN成为黑白模即为FSTN,以上三种模式的偏光片转90°，即变成了蓝模，效果会更佳。

2、液晶0下图是一个反射式TN型液晶显示器的结构图.从图中可以看出,液晶显示器是一个由上下两片导电玻璃制成的液晶盒，盒内充有液晶，四周用密封材料-胶框（一般为环氧树脂）密封，盒的两个外侧贴有偏光片。

液晶盒中上下玻璃片之间的间隔，即通常所说的盒厚，一般为几个微米（人的准确性直径为几十微米）。

上下玻璃片内侧，对应显示图形部分，镀有透明的氧化铟-氧化锡（简称ITO）导电薄膜，即显示电极。

电极的作用主要是使外部电信号通过其加到液晶上去（这个电信号一般来自IC）。

液晶盒中玻璃片内侧的整个显示区覆盖着一层定向层。

定向层的作用是使液晶分子按特定的方向排列，这个定向层通常是一薄层高分子有机物，并经摩擦处理。

在TN型液晶显示器中充有正性向列型液晶。

液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列，分子长轴的方向沿着定向处理的方向。

LCD基础知识1． LCD的名称及应用LCD是Liquid Crystal Display 的缩写，中文意思是液晶显示器。

目前我国是TN型，STN型LCD的生产大国。

LCD广泛应用于电子、通讯、家电等行业的终端产品，具有广阔的发展前景。

2．液晶物质存在的相有固态、液态、气态的三态，液晶是固态与液态之间的中间态的一类物质的总称，它既具有液体的流动性，又具有固体（晶体）的有序性和各向异性的特点，所以叫做“液态晶体”，简称为“液晶”。

液晶分子是长棒状分子，沿分子的长轴方向和垂直于长轴方向具有各异的光学、电学等物理特性，即液晶的本质属性是具有各向异性。

我们最常用到的液晶的各向异性特性是光学各向异性，简写为Δn。

光学各向异性（Δn）是液晶长轴方向的折射率（n e）与垂直于长轴方向的折射率（n o）的差值，即Δn= n e – n o。

Δn是最主要的用途是可以与产品盒厚来共同确定产品的基本的底色。

液晶只是在一定的温度范围内才会呈现为液晶态的，当温度低到一定的温度时，液晶会凝固为晶体，此温度称为结晶温度（Ts），当温度高于某一温度时，液晶会完全变为液态，此温度称为清亮点（Tc），即液晶态的温度范围只存在于Ts-Tc之间。

3．液晶显示器的分类扭曲向列型的液晶显示器大致上可以分为以下几类：TN（Twisted Nematic），扭曲向列型：显示原理是利用液晶对偏振光的扭曲作用。

判断的基本依据是液晶的扭曲角度是90°。

HTN（High Twisted Nematic），高扭曲向列型：显示原理同上，不过扭曲角度不是90°，而是大于90°，所以叫做高扭曲向列。

通常的扭曲角度取100-120°，我司所用的扭角度一般是110°。

HTN通常是TN产品无法满足对比度及视角范围要求时采用。

STN（Super Twisted Nematic），超扭曲向列型：显示原理同上，扭曲角度比HTN更大，通常是180-270°，所以叫估超扭曲向列型。
